Agitatori a turbina industriali
Bulk mixing, sospensione di solidi, dispersione di gas e reazioni chimiche in fase liquida continua
MCA Strumentazione Industriale – 40 anni di agitatori industriali Pimecsa in Italia
Bulk mixing, sospensione di solidi, dispersione di gas e reazioni chimiche in fase liquida continua

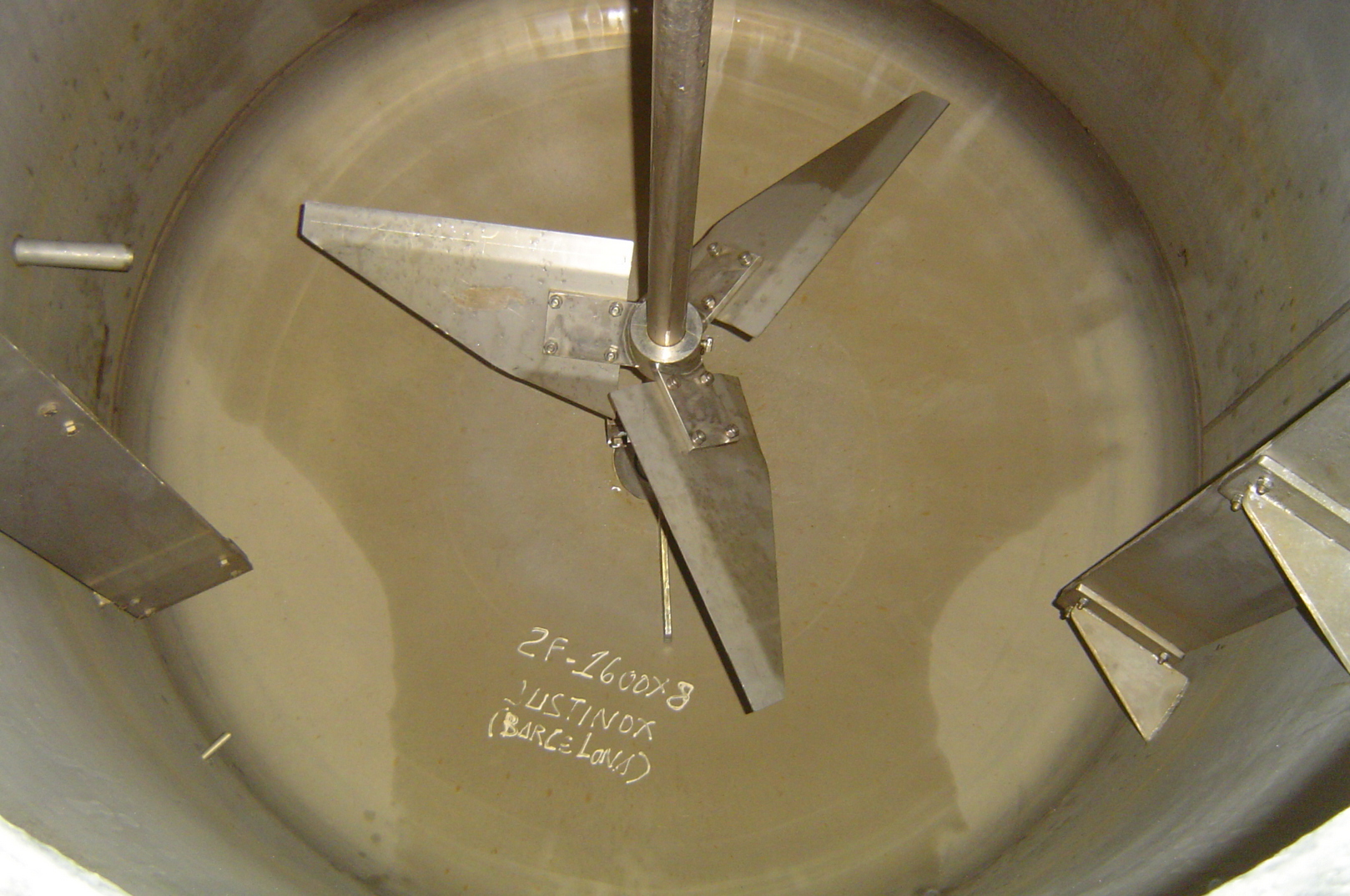

Gli agitatori a turbina sono la tipologia più versatile della famiglia degli agitatori industriali. Nelle applicazioni di processo (CPI – Chemical Process Industry) coprono cinque obiettivi diversi con una sola architettura meccanica: bulk mixing, reazione chimica, scambio termico, trasferimento di massa e interazione tra fasi.
La procedura di selezione MCA parte sempre dal problema reale di agitazione — viscosità, densità, presenza di solidi o gas, geometria del serbatoio, regime di flusso desiderato — e non da una scelta standard generica. Questo approccio applicativo è particolarmente importante nei processi chimici, farmaceutici e alimentari dove il risultato finale dipende tanto dalla girante scelta quanto dalla sua velocità di rotazione.
MCA propone in Italia la gamma Pimecsa, progettista e produttore spagnolo (Centelles, Catalogna) attivo dal 1984 nei settori chimico, petrolchimico, farmaceutico, alimentare, industriale e cosmetico. Configurazioni disponibili: turbina Rushton a pale piatte, pale inclinate 45°, hydrofoil ad alto pompaggio, modelli ATEX per zone 1/2/21/22 e versioni FDA per applicazioni a contatto alimentare e farmaceutico.
Le applicazioni industriali di un agitatore a turbina possono sembrare diversissime, ma in realtà rispondono a cinque obiettivi tecnici ben definiti. Conoscere quale è il tuo obiettivo prioritario è il primo passo per scegliere la girante corretta.
Combinazione di liquidi di processo con composizione e proprietà differenti (densità, viscosità, temperatura) per ottenere una miscela uniforme. È il caso più diffuso negli impianti di processo, dove servono ripetibilità di miscelazione e tempi controllati.
Applicazioni: preparazione di formulazioni, miscelazione di solventi, omogeneizzazione di soluzioni acquose, dissoluzione di additivi.
Girante consigliata: hydrofoil (alto pompaggio assiale, bassa shear)Distribuzione di reagenti e prodotti per favorire le reazioni desiderate e migliorare la resa del processo. La turbolenza generata dall'agitatore controlla la velocità di reazione e l'uniformità della concentrazione locale, evitando zone a bassa miscelazione.
Applicazioni: reattori batch in chimica fine, neutralizzazione acido-base, polimerizzazione, sintesi organica controllata.
Girante consigliata: Rushton (alto shear, dispersione radiale)Aumento dei moti convettivi in prossimità delle superfici di scambio (camicia esterna, serpentine interne) per migliorare il trasferimento termico. La scelta della girante e la velocità di rotazione influenzano direttamente il coefficiente di scambio.
Applicazioni: reattori incamiciati, riscaldamento/raffreddamento batch, mantenimento temperatura di processo, cristallizzazione controllata.
Girante consigliata: pale inclinate 45° (flusso assiale-radiale combinato)Favorisce il contatto tra fasi separate con diversa composizione, utile in processi di assorbimento, estrazione liquido-liquido, reazione gas-liquido o dissoluzione di solidi. È un obiettivo tipico di processi chimici e biotecnologici.
Applicazioni: assorbimento di gas in liquido (CO₂, O₂), estrazione liquido-liquido in chimica fine, dissoluzione di reagenti solidi, fermentazione aerobica.
Girante consigliata: Rushton o turbina a discoDispersione di liquidi immiscibili (emulsioni), sospensione di solidi nel liquido o introduzione e dispersione di gas in fase liquida continua. La scelta dell'agitatore determina la dimensione delle gocce, l'uniformità della sospensione e l'efficienza della dispersione.
Applicazioni: emulsioni cosmetiche, sospensione di cristalli, dispersione gas per ossigenazione, polimerizzazione in sospensione.
Girante consigliata: Rushton per gas-liquido, pale inclinate per solido-liquidoTutte e cinque le applicazioni richiedono la stessa cosa: generare movimento controllato del fluido in una fase liquida continua. È esattamente quello che fa un agitatore a turbina. Ma il "come" del movimento — assiale, radiale, ad alta o bassa shear, ad alta o bassa potenza specifica — cambia radicalmente in base all'obiettivo.
Ecco perché la selezione della girante non è una formalità: è il passaggio tecnico che determina il successo del processo. Una turbina sbagliata su un processo significa consumo elettrico inutile, omogeneità inadeguata, e nei casi peggiori prodotto fuori specifica.
Indipendentemente dal settore, i problemi di agitazione si riconducono sempre a tre grandi categorie operative che caratterizzano il tipo di contatto tra fasi nel serbatoio. Capire in quale categoria ricade il tuo processo è il punto di partenza per la selezione tecnica.
| Classificazione | Descrizione tecnica | Contatto di fase | Girante tipica |
|---|---|---|---|
| Miscelazione e movimento | Agitazione di un liquido a contatto con un altro liquido per uniformare composizione, temperatura e proprietà. | Liquido / liquido | Hydrofoil, pale inclinate |
| Sospensione di solidi | Mantenimento di particelle solide in sospensione per evitare sedimentazione, migliorare reazione e omogeneità prodotto. | Solido / liquido | Pale inclinate 45°, hydrofoil |
| Dispersione di gas | Introduzione e distribuzione del gas in fase liquida continua per reazione, ossigenazione o trasferimento di massa. | Gas / liquido | Turbina Rushton |
La selezione tecnica di un agitatore a turbina segue un percorso strutturato. MCA aiuta i propri clienti italiani in ognuno dei tre passaggi, con consulenza pre-vendita gratuita e dimensionamento basato sui dati di processo reali.
Il numero di Reynolds (Re) determina il regime di flusso (laminare, transitorio, turbolento) e cambia radicalmente la scelta della girante. Si calcola con Re = ρ · N · D² / μ. In regime turbolento (Re > 10.000) le turbine sono efficienti; in regime laminare (Re < 10) servono geometrie speciali.
In base all'obiettivo di processo si sceglie la geometria della girante: Rushton per dispersione gas e alta turbolenza, pale inclinate 45° per sospensione solidi e movimento bilanciato, hydrofoil per bulk mixing ad alta efficienza. La scelta determina il numero di potenza Np caratteristico.
La potenza meccanica richiesta si calcola con P = Np · ρ · N³ · D⁵. Da qui si dimensionano motore, riduttore e albero. La scelta della velocità di rotazione N è un compromesso tra efficienza di miscelazione e shear sul prodotto.
Per approfondimento tecnico: numero di Reynolds e regime di flusso · calcolo potenza agitatore · guida completa selezione
Gli agitatori a turbina sono installati da MCA in produttori italiani di numerosi settori, ciascuno con le proprie esigenze tecniche specifiche. I quattro settori più rappresentativi dell'esperienza MCA con agitatori a turbina.
Reattori batch per chimica fine, polimerizzazione, neutralizzazione pH, miscelazione di solventi. Versioni ATEX zona 1 e 2 per fluidi infiammabili. Turbine Rushton per dispersione gas e Rushton/pale inclinate combinate per reazione + miscelazione.
ATEX · Reattori batch · Chimica fineReattori GMP, fermentatori aerobici, omogeneizzazione di sospensioni farmaceutiche. Versioni FDA con materiali certificati (AISI 316L, tenute meccaniche specifiche). Calcolo kLa per ossigenazione fermentazione.
GMP · FDA · FermentatoriMiscelazione di sciroppi, paste alimentari, prodotti in scioglimento, omogeneizzazione di emulsioni alimentari. Materiali a contatto alimentare conformi FDA e regolamenti EU. Configurazioni igienic design per lavaggio CIP.
FDA · CIP · Igienic designFlash mixing per coagulazione, agitazione vasche di flocculazione, neutralizzazione pH, preparazione polielettrolita. Tipicamente pale inclinate 45° per movimento controllato senza rottura dei fiocchi. Anche versioni per agitatori per depuratori.
Depuratori · Polielettrolita · pHInviaci i dati del tuo processo: viscosità del fluido, densità, presenza di solidi o gas, volume del serbatoio, geometria, obiettivo di miscelazione, eventuali requisiti ATEX o FDA. MCA risponde con configurazione tecnica (girante, motore, riduttore, tenuta), dimensionamento e quotazione personalizzata. Consulenza pre-vendita gratuita.
Le pagine correlate del cluster MCA per chi sta selezionando un agitatore a turbina o vuole approfondire applicazioni, principi tecnici e configurazioni specifiche.
Si usa quando il processo richiede miscelazione di liquidi (bulk mixing), sospensione di particelle solide, dispersione di gas in fase liquida, reazioni chimiche o trasferimento di massa. È l'agitatore più versatile per processi industriali a regime di flusso turbolento e per applicazioni in serbatoi di processo da pochi litri fino a centinaia di metri cubi.
La turbina Rushton (a pale piatte radiali) genera un flusso prevalentemente radiale ad alta turbolenza, ottima per dispersione di gas e reazioni chimiche con elevato trasferimento di massa. La turbina a pale inclinate (tipicamente 45°) genera un flusso assiale-radiale combinato, ideale per sospensione di solidi e movimento del fluido a basso shear. La scelta dipende dall'obiettivo di processo: dispersione/reazione → Rushton, sospensione/movimento → pale inclinate.
No. Sono ampiamente usati anche in farmaceutica (reattori GMP, fermentatori), alimentare (vasche di processo, omogeneizzazione), trattamento acque (flash mixing, neutralizzazione pH), cosmetica (emulsioni, dispersione pigmenti) e in tutte le applicazioni che richiedono bulk mixing, heat transfer, mass transfer o interazione tra fasi liquide, solide e gassose.
Il calcolo parte dal numero di potenza Np (caratteristico della girante e del regime di flusso), dalla velocità di rotazione N, dal diametro della girante D e dalla densità del fluido ρ, con la formula P = Np · ρ · N³ · D⁵. In regime turbolento Np è costante e tabulato per ogni tipo di girante (Rushton ≈ 5, pale inclinate ≈ 1.5). MCA fornisce supporto al dimensionamento con questionario tecnico dedicato.
Sì. La gamma Pimecsa distribuita da MCA include agitatori a turbina in versione ATEX per zone 1, 2, 21 e 22, certificati per atmosfere esplosive con gas o polveri. Le versioni ATEX includono motore certificato, materiali anti-scintilla, sistemi di messa a terra e protezione contro l'accumulo di carica statica.
Le turbine standard (Rushton, pale inclinate) operano efficientemente fino a circa 10.000-50.000 cP. Oltre questi valori il regime di flusso diventa laminare e l'efficienza di miscelazione cala: per fluidi molto viscosi (oltre 50.000 cP) si preferiscono agitatori ad ancora, a nastro elicoidale o speciali. MCA può supportare la scelta in base al numero di Reynolds calcolato sul fluido reale.
MCA Strumentazione Industriale lavora con Pimecsa in Italia dal 1985 — 40 anni di esperienza specifica sugli agitatori industriali Pimecsa sul mercato italiano. Forniamo la gamma completa di agitatori a turbina con consulenza tecnica per la selezione, supporto al dimensionamento meccanico (girante, riduttore, tenuta), assistenza post-vendita e ricambi direttamente sul territorio italiano. Pimecsa è progettista e produttore spagnolo (Centelles, Catalogna) attivo dal 1984 nei settori chimico, petrolchimico, farmaceutico, alimentare, industriale e cosmetico.
Il prezzo dipende fortemente dalla configurazione: potenza del motore (da 0,37 kW a oltre 90 kW), materiali (carbonio, AISI 304/316L, leghe speciali), certificazioni richieste (ATEX, FDA), tipologia di tenuta meccanica (semplice, doppia, magnetica), accessori (variatore di frequenza, supporti speciali). Per una quotazione precisa è necessario compilare il questionario tecnico con i dati di processo reali.
MCA lavora con Pimecsa in Italia dal 1985 — 40 anni di esperienza specifica sugli agitatori industriali Pimecsa. Forniamo agitatori a turbina industriali con supporto tecnico, dimensionamento e assistenza post-vendita in Lombardia, Veneto, Emilia-Romagna, Piemonte e su tutto il territorio italiano.
