I controlli di livello rotativi vengono utilizzati tutte quelle volte in cui si ha a che fare con solidi, granulati e talvolta anche polveri. Vengono impiegati per individuare il raggiungimento o meno di un determinato livello.
Il sensore di livello rotativo è configurabile con diverse tipologie di paletta, da quella a braccio singolo fino a braccia multiple: ogni applicazione ha la paletta più adeguata al determinato processo.
SCOPRI la nostra SOLUZIONE di controlli di livello rotativi!
Selezione della paletta per il controllo di livello rotativo
MCA offre una varietà di gruppi di palette intercambiabili per soddisfare le esigenze di un'ampia varietà di applicazioni.
Diverse densità del materiale, dimensioni delle particelle e caratteristiche di flusso richiedono pale specifiche per fornire prestazioni ottimali.
Qui di seguito mostriamo quindi una tabella delle palette disponibili per i nostri controlli di livello rotativi:
Braccio a tre palette in acciaio inossidabile standard: la più popolare di tutte le palette. Da utilizzare con materiali di peso medio.
P / N 1-4146
Pala grande a tre palette in acciaio inossidabile: fornisce un controllo accurato del livello per materiali leggeri.
P / N 1-4141
Braccio pieghevole inseribile * in acciaio inossidabile, a due palette: offre un controllo di livello basso e alto per materiali di peso medio-leggero.
P / N 1-4161
Braccio a paletta singola in acciaio inossidabile inseribile * Scimitar: fornisce un controllo di livello basso e alto per materiali di peso medio-leggero.
P / N 1-4193
Braccio a paletta singola inseribile * in acciaio inossidabile: offre un controllo di basso livello per materiali di peso medio e un controllo di livello da basso a alto per materiali pesanti con diametro inferiore a 40 mm (1-1 / 2 pollici).
P / N 1-4145
Paletta in acciaio inossidabile, a due palette: fornisce un controllo di livello basso e alto per materiali pesanti con diametro inferiore a 40 mm (1-1 / 2 pollici).
P / N 1-4135
Braccio a quattro palette in acciaio inossidabile: per l'uso con materiali di peso medio-pesante in impianti di controllo di basso e alto livello.
P / N 1-4156
Pagaia a paletta singola ad arco triangolare in acciaio inossidabile: fornisce un controllo di livello basso e alto per materiali di peso medio-leggero.
P / N 1-4144
Pala per cintura Ex-Flex da 20 pollici (508 mm) a tre strati: fornisce un controllo di livello basso e alto per materiali pesanti con diametro superiore a 50 mm (2 pollici). Solo montaggio superiore.
P / N 1-4137
Come funzionano gli indicatori di livello rotativi?
Gli indicatori di livello rotativi sono composti da un apparato che viene fatto girare attraverso un motorino elettrico.
Il sensore di livello rotativo, con l'aumento del livello, va incontro ad una maggiore resistenza alla rotazione portanto quindi all’aumento della coppia motrice di rotazione che viene rilevata dall'elettronica del dispositivo che ne segnala lo stato di livello.
Questa tipologia di indicatore di livello ha la particolarità di non necessitare alcuna taratura, offre inoltre una buona ripetibilità.
Applicazioni dei controlli di livello rotativi
I controlli di livello rotativi possono essere utilizzati per eliminare il trabocco del serbatoio, mantenere un livello di materiale predeterminato, indicare l'inserimento di nastri trasportatori e linee pneumatiche o fornire una delle numerose funzioni di controllo del livello.
Il design robusto e affidabile del controllo rotativo di livello rende l'indicatore di livello a paletta (sensore di rotazione) compatibile con molte applicazioni granulari, pellettizzate e sfuse in polvere.
Gli interruttori a paletta possono essere utilizzati per l'indicazione di alto livello di materiali oltre 160 kg / m³ e per l'indicazione di livello basso e intermedio per materiali oltre 80 kg / m³ Le unità di controllo livello rotativo possono essere installate praticamente ovunque vengano immagazzinati materiali sfusi secchi, tra cui bidoni, tramogge, silos e serbatoi.

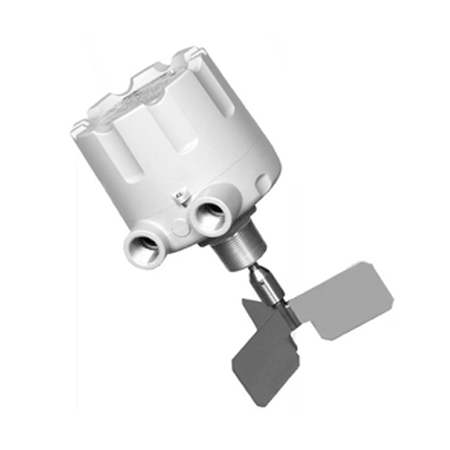

Controlli di livello rotativi 1-2D
Nella nostra serie di prodotti disponiamo di controlli di livello rotativi 1-2D ATEX. Riportiamo quindi la certificazione del nostro controllo di livello rotativo KAX
UL and CSA: Class I, Div. 1 & 2, Groups C, D;
Class II, Div. 1 & 2, Groups E, F, G
ATEX:
(Ex) II 1/2 D c T 100°C
ExtD A20/A21 T 100°C
(Ta -40°C to +93°C)
IP6x
IEC Ex:
DIP A21 IP6X TA 100°C
-40°C to +93°C
