Controllore cappa chimica da laboratorio
Regolazione velocità frontale, allarme di sicurezza e integrazione ventilazione — Micaflex FHC ver 5
MCA Strumentazione Industriale – Distributore ufficiale Micatrone in Italia
Regolazione velocità frontale, allarme di sicurezza e integrazione ventilazione — Micaflex FHC ver 5
Sicurezza laboratorio
Una cappa chimica moderna non è un semplice aspiratore. È un sistema di contenimento attivo che protegge l'operatore da vapori, aerosol e polveri pericolose — e la sua efficacia dipende dal mantenimento di una velocità frontale dell'aria costante, tipicamente 0,5 m/s, indipendentemente dall'apertura del sashgate, dal numero di cappe attive nel laboratorio o dalle variazioni del ventilatore centrale.

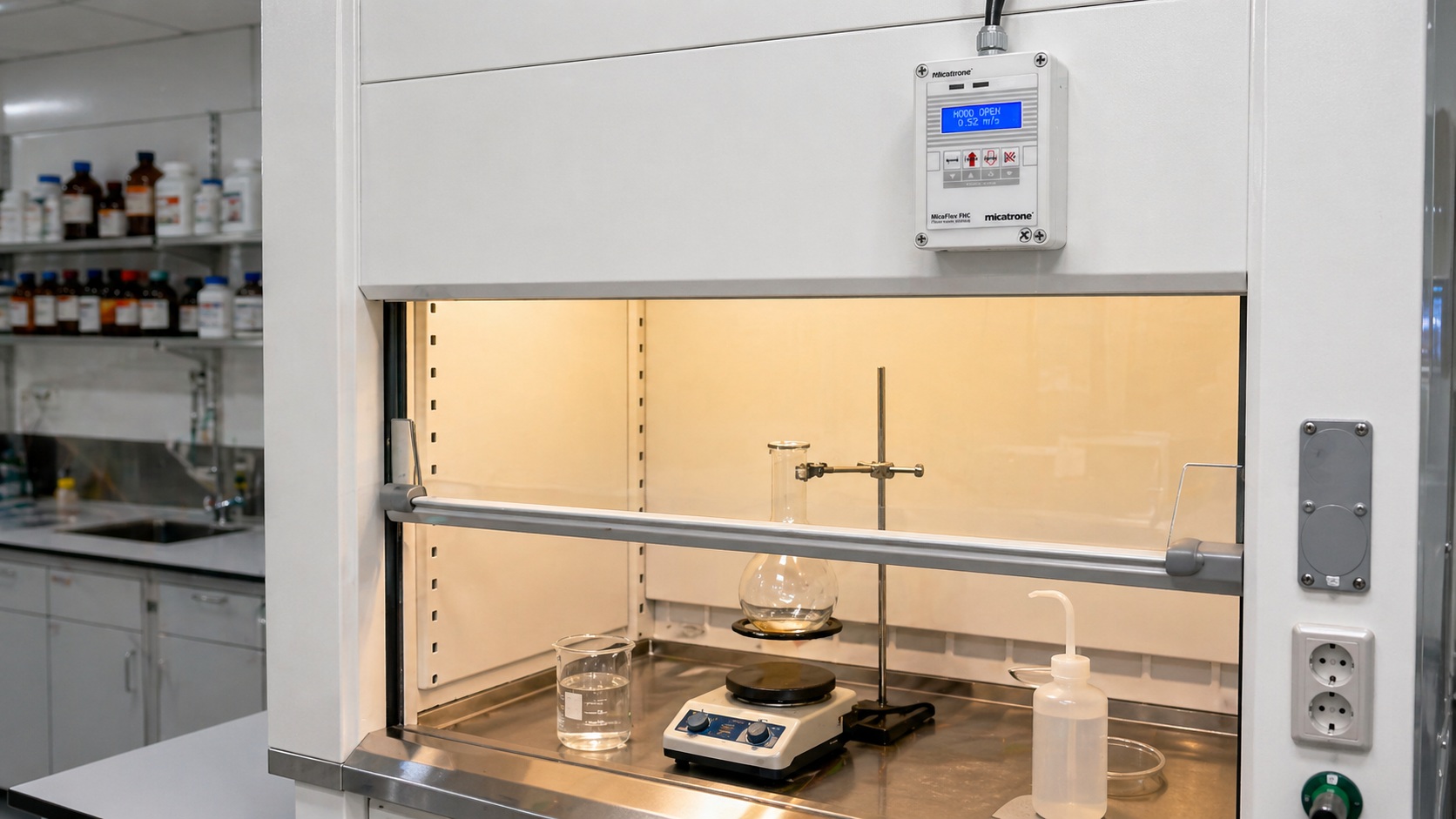

Il Micaflex FHC è il controllore dedicato che rende questa regolazione possibile: misura in continuo la velocità frontale, pilota l'attuatore di regolazione, gestisce allarmi visivi e acustici per l'operatore, dialoga con il sistema di ventilazione centrale. È il componente che abilita la conformità delle cappe chimiche alla norma EN 14175, in particolare alla parte sulle cappe a portata variabile (VAV).
Il FHC è installato in laboratori di ricerca e sviluppo aziendali (pharma, chimico, food, cosmetico), laboratori universitari e di centri ricerca, laboratori di controllo qualità e laboratori di analisi ambientali e alimentari. Come distributori ufficiali Micatrone in Italia forniamo lo strumento con consulenza tecnica, messa in servizio e supporto alle verifiche periodiche.
Uno dei fraintendimenti più comuni nei laboratori di progettazione recente è considerare la cappa chimica come un accessorio del sistema di aspirazione: "basta attaccarla al ventilatore". In realtà, senza un controllore dedicato la cappa non garantisce sicurezza nelle condizioni operative reali.
Il FHC copre l'intero ciclo di sicurezza e regolazione della cappa, dalla misura della velocità frontale alla comunicazione con il sistema centrale del laboratorio.
Sonda di misura dedicata che legge in continuo la velocità dell'aria attraverso il sashgate. Valore di riferimento tipico 0,5 m/s, con banda di tolleranza configurabile sul setpoint del singolo laboratorio.
Pilota l'attuatore della serranda di estrazione (o il variatore del ventilatore) per mantenere costante la velocità frontale al variare dell'apertura del sashgate. Logica di controllo PID configurabile in sito.
Indicazione visiva (LED/display) e acustica al superamento delle soglie di sicurezza. Allarme immediato per l'operatore davanti alla cappa, indipendente dal BMS centrale.
Uscita 4-20 mA o Modbus RTU verso il sistema di ventilazione centrale. Permette la regolazione coordinata di più cappe e la compensazione delle portate di mandata del locale.
La scelta del setup dipende dal tipo di cappa e dal laboratorio. Riassumiamo qui le due configurazioni tipiche e il ruolo del FHC in ciascuna.
Configurazione più semplice: la portata di estrazione è costante, determinata dal dimensionamento del ventilatore. Il FHC in questo caso ha funzione di monitoraggio e allarme: sorveglia che la velocità frontale resti entro i limiti di sicurezza e allarma in caso contrario. Non regola attivamente la portata.
Configurazione moderna ed energeticamente efficiente: la portata si adatta all'apertura del sashgate. Il FHC esegue la regolazione attiva della serranda, oltre al monitoraggio e allarme. È la configurazione richiesta dalla parte della EN 14175 dedicata alle cappe VAV e la scelta standard nei laboratori di nuova costruzione.
Caso frequente: laboratori esistenti con cappe a portata fissa convertite a VAV per risparmio energetico. L'intervento include aggiunta di sensore di velocità frontale e attuatore motorizzato sulla serranda, oltre all'installazione del FHC. Intervento pianificabile per singola cappa, senza stravolgere l'impianto centrale.
Il Micaflex FHC è installato in laboratori di ogni tipologia, con varianti di configurazione in funzione della destinazione d'uso e del livello di rischio chimico manipolato.
Sintesi esplorative, screening molecolare, sviluppo formulazioni. Le cappe sono usate in continuità per manipolazione di reagenti e solventi: il controllore VAV garantisce sicurezza operatore e riduzione consumi energetici.
Industria chimica fine, specialità, polimeri. Spesso lavorazione di sostanze tossiche o CMR che richiedono velocità frontale rigorosamente rispettata. Allarme di sicurezza immediato sull'operatore è requisito fondamentale.
Formulazione nuovi prodotti, analisi sensoriali, studi di stabilità. Cappe usate per manipolazione di essenze, coloranti, conservanti e principi funzionali. Sicurezza operatore e controllo contaminazioni crociate.
Analisi routine per rilascio lotti, test di stabilità, caratterizzazione materie prime. Cappe collegate a cromatografi, digestori, strumenti di preparazione campione. Documentazione di conformità parte del fascicolo GMP del laboratorio.
Analisi acque, suoli, aria, rifiuti. Spesso laboratori accreditati ISO 17025. Il FHC con allarme è componente della sicurezza chimica documentata richiesta dall'accreditamento.
Università, CNR, IIT, IRCCS. Il FHC è spesso richiesto nei capitolati di ristrutturazione laboratori per conformità EN 14175 e per efficienza energetica. Intervento pianificabile in estate durante chiusure accademiche.
Le specifiche indicate sono tipiche della piattaforma Micaflex FHC ver 5. Configurazioni specifiche e versioni custom su richiesta.
Inviaci informazioni sul laboratorio (numero di cappe, tipologia — nuove o retrofit, cappe a portata fissa o VAV, sistema di ventilazione esistente, setpoint di velocità frontale richiesto). Ti rispondiamo con la proposta tecnica, i moduli FHC necessari e un'offerta. Per laboratori R&D aziendali forniamo anche documentazione tecnica a supporto della conformità EN 14175 della cappa completa.
Specifiche tecniche complete del controllore per cappe chimiche, modi operativi VAV e CAV, allarmi, integrazione BMS, codici di ordinazione. Documento ufficiale prodotto da Micatrone AB. Per chiarimenti tecnici in italiano contattaci direttamente.
📄 Documento in lingua ingleseIl controllore è l'elemento che rende 'intelligente' una cappa chimica. Misura in continuo la velocità frontale dell'aria (la portata di estrazione in rapporto all'apertura del sashgate), la confronta con il setpoint di sicurezza e regola dinamicamente l'attuatore della serranda o del ventilatore per mantenerla costante. In parallelo gestisce l'allarme visivo e acustico per l'operatore in caso di anomalia, e dialoga con il sistema di ventilazione centralizzato del laboratorio. Senza un controllore dedicato, una cappa moderna a portata variabile (VAV) non può funzionare in sicurezza.
Il Micaflex FHC è progettato per supportare la conformità delle cappe chimiche alla EN 14175, in particolare alla parte 6 che tratta le cappe a portata d'aria variabile (VAV). Fornisce le funzioni richieste dalla norma: monitoraggio continuo della velocità frontale, allarme visivo e acustico al superamento delle soglie di sicurezza, uscita segnale per integrazione con il sistema di ventilazione. La conformità formale della cappa è responsabilità del produttore della cappa stessa: il FHC è il componente che abilita tale conformità. MCA fornisce la documentazione tecnica necessaria al fabbricante della cappa per la certificazione finale.
Sì. Il FHC è un controllore aperto, non legato a un produttore specifico di cappe. Si può installare su cappe nuove (in fase di costruzione, integrato nel progetto) o in retrofit su cappe esistenti di qualsiasi marca. Nel caso di retrofit, l'intervento tipico include l'aggiunta delle sonde di misura della velocità o della pressione differenziale, il cablaggio dell'attuatore della serranda, la parametrizzazione del setpoint e la taratura in sito. È un intervento pianificabile in una giornata per cappa, fuori dall'orario di utilizzo del laboratorio.
Il FHC fornisce uscita analogica 4-20 mA o 0-10 V che qualunque sistema BMS o controllo centralizzato del laboratorio accetta come ingresso standard. Per integrazione digitale è disponibile la comunicazione Modbus RTU su RS-485, compatibile con piattaforme BMS Siemens, Honeywell, Schneider, Johnson Controls. Il segnale del FHC viene tipicamente usato dal BMS per coordinare le cappe attive nello stesso laboratorio, modulare il ventilatore di estrazione centrale e compensare contemporaneamente la portata di mandata del locale. Un laboratorio con molte cappe controllate funziona in modo coordinato, non come somma di cappe indipendenti.
La norma EN 14175 prescrive test in sito periodici sulla cappa completa, tipicamente con cadenza annuale, che includono la verifica della velocità frontale e del corretto funzionamento degli allarmi. La taratura del controllore FHC va verificata in questo contesto. MCA fornisce il servizio di messa in servizio iniziale del controllore, supporta il laboratorio nella definizione del piano di verifiche periodiche e, quando richiesto, interviene direttamente per le tarature annuali.
MCA è distributore ufficiale ed esclusivo Micatrone in Italia. Forniamo il controllore Micaflex FHC per cappe chimiche di laboratorio, con supporto tecnico, messa in servizio e assistenza in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
