Tutti i flussometri magnetici induttivi MCA possono essere utilizzati per velocità di flusso fino a 10 m / s (32,8 piedi / s) e per una conduttività minima di 20 µS / cm. Conduttività minima di 3 µS / cm può essere raggiunta con dispositivi di campo alternati.
MCA offre una vasta gamma di flussometri induttivi magnetici, sempre perfettamente su misura per le vostre attività di misurazione individuali e per i supporti da misurare.
In generale, i nostri misuratori di portata magnetico-induttivi (MID) possono essere utilizzati per liquidi conduttivi e miscele liquido / solido (20 e 3 µS / cm) come: acqua, cellulosa, paste, fanghi, acidi, solventi, soluzioni alcaline, linfa, emulsioni, fanghi di minerali, miscele di sabbia o acqua.
Applicazioni del Flussometro Elettromagnetico
- Industria Chimica e Farmaceutica: Utilizzato per monitorare il flusso di sostanze chimiche e liquidi critici nei processi di produzione.
- Acquedotti e Trattamento delle Acque: Misura il flusso d'acqua nei sistemi di distribuzione e monitora il consumo.
- Settore Alimentare: Applicazioni nella produzione di bevande e alimenti, garantendo una misurazione accurata in linee di processo.
- Petrolchimico e Gas: Monitoraggio dei flussi di liquidi e gas nei processi di produzione e distribuzione.
- Industria Manifatturiera: Utilizzato nei processi di raffreddamento e nelle linee di produzione per il monitoraggio del flusso.

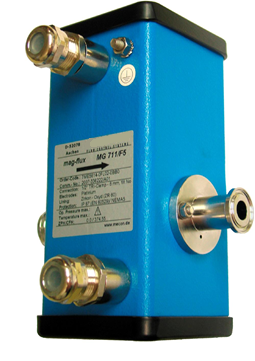

Tipologie di flussometro magnetico
- Per dimensioni nominali da DN 15 (1/2 ") a DN 1000 (40"), su richiesta fino a DN 2000 (80 ")
- Raccordo in acciaio completamente saldato (robusto e privo di interferenze)
- Amplificatore di segnale nel sensore
- Diametro interno del tubo di misurazione da 15 mm (0,591 ")
- Stadi di pressione a 250 bar
- Tubo di misurazione in ossido di zirconio altamente resistente alla corrosione e alla temperatura
- Diametro interno del tubo di misurazione da 2 mm (0,078 ")
- Robusto e privo di interferenze grazie al corpo in acciaio sigillato
- Da 0 a 5 l / h (da 0 a 0,022 USgpm) per misurazione campo continuo
- Da 0 a 3 l / h (da 0 a 0,0132 USgpm) per campo alternato
Come funzionano i misuratori di portata elettromagnetici e i suoi utilizzi

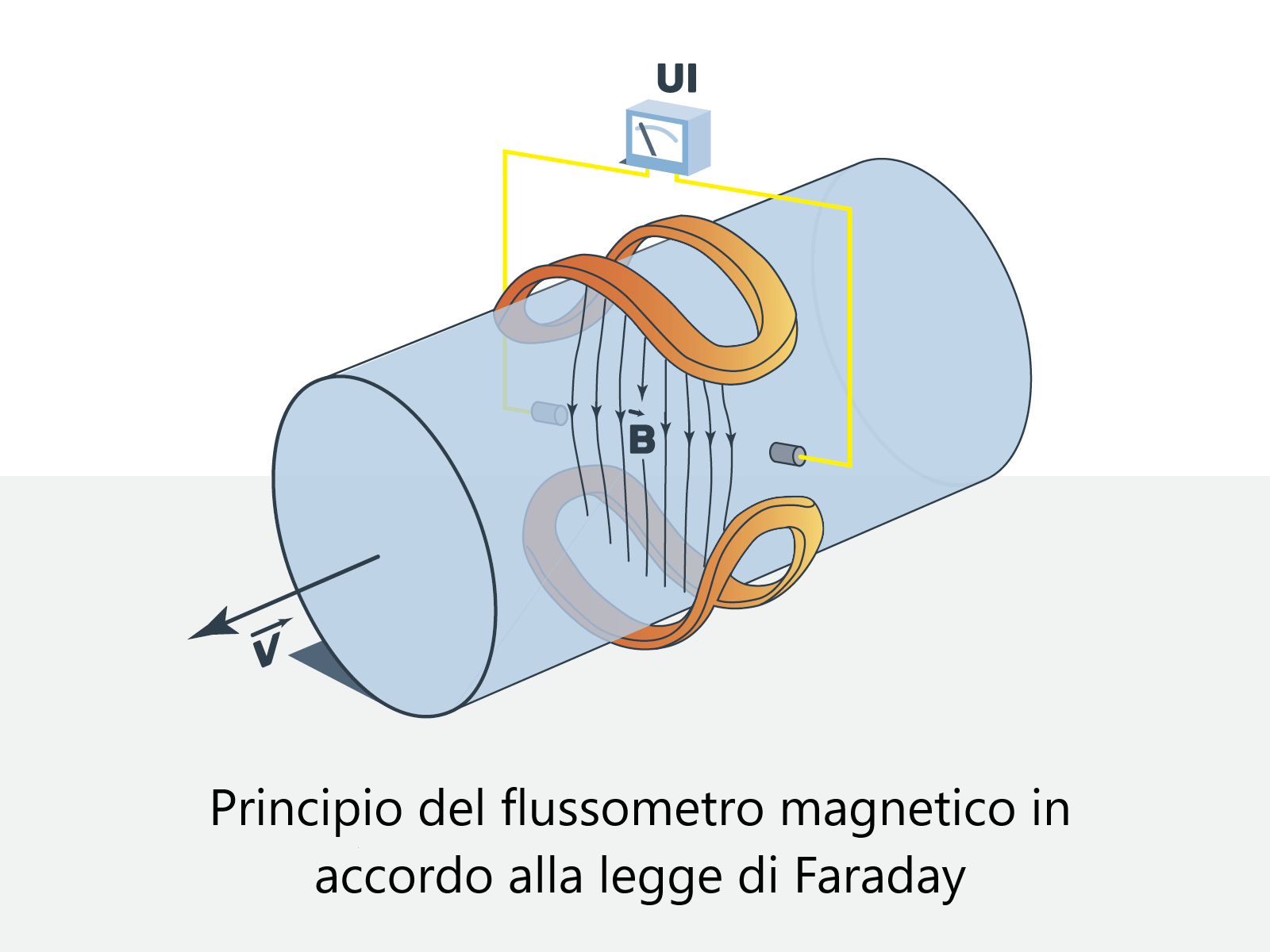

Il principio della misurazione del flusso magnetico induttivo si basa sull'induzione elettromagnetica, definita nella legge di Faraday. Producendo un campo magnetico B, il sensore genera una corrente elettrica Ui, che è direttamente proporzionale alla velocità del flusso V prevalente nella tubazione.
Questa tensione elettrica viene assorbita, elaborata e convertita in variabili di uscita digitali da un trasduttore di misura (flusso magnetico M1).
Un misuratore di portata completo è costituito da un trasduttore di misura M1 a flusso magnetico per corrente continua sincronizzata campi e un sensore corrispondente (sensore di flusso). Tutta la famiglia di prodotti mag-flux MID è disponibile come DC sincronizzato sistemi di campo (CC) e sono estremamente robusti e resistenti alle interferenze durante il funzionamento, in quanto non vi sono parti mobili.
Il design speciale evita anche le perdite di carico dovute alla tecnologia di misurazione. Per singole soluzioni personalizzate, si consiglia di utilizzare a.c. dispositivi da campo.
I sensori, se combinati con il nostro trasduttore di misura mag-flux M1, possono raggiungere una precisione di misurazione superiore a ± 0,5% mediante una precisa calibrazione a umido dei dispositivi.

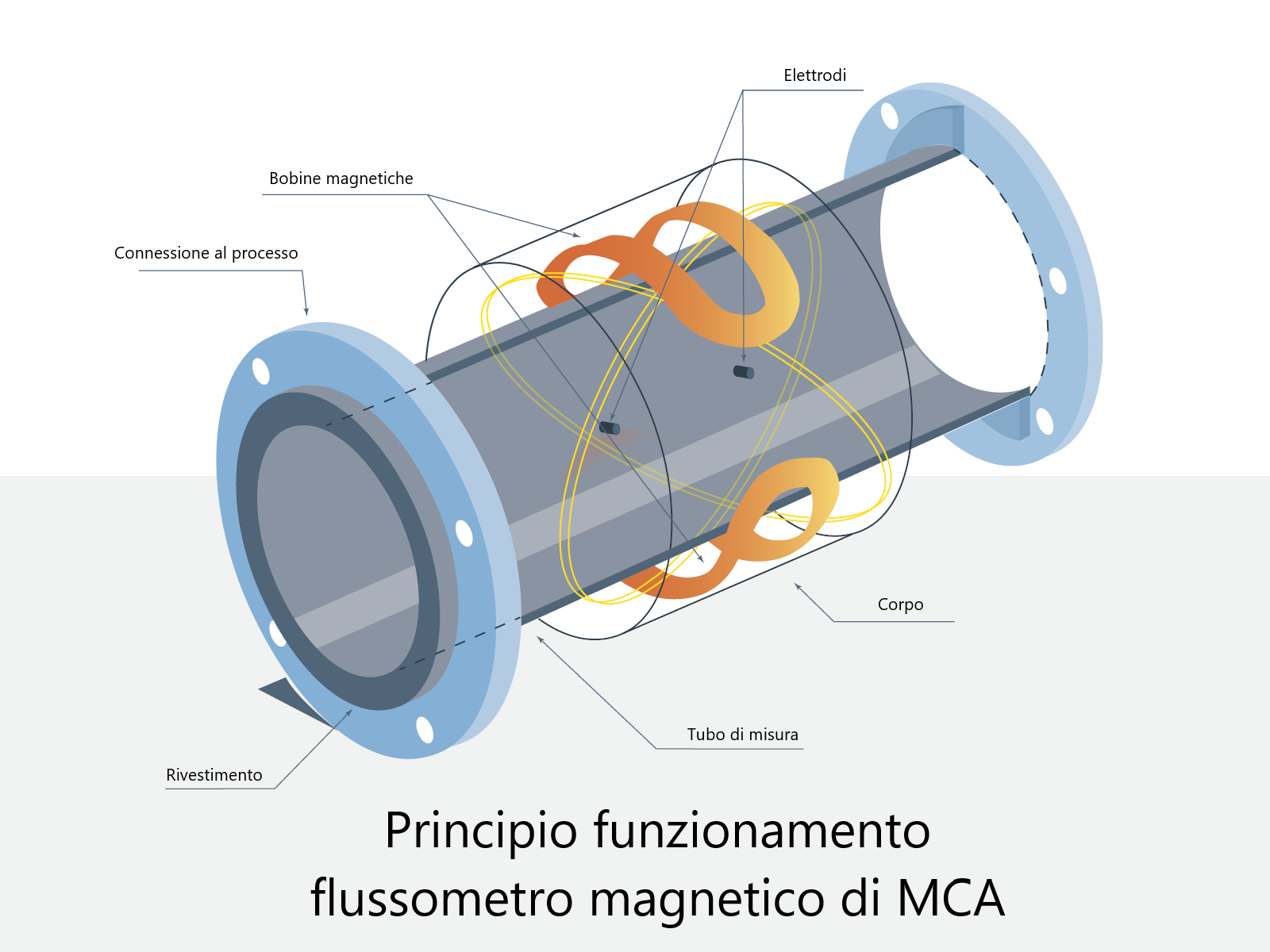

Componenti Chiave del Flussometro Elettromagnetico
- Bobina di Eccitazione: Genera il campo magnetico necessario per il principio di induzione.
- Elettrodi di Rilevamento: Misurano la tensione indotta dal movimento del fluido attraverso il campo magnetico.
- Convertitore Analogico-Digitale (ADC): Trasforma i segnali analogici in dati digitali per il calcolo del flusso.
- Microprocessore di Controllo: Gestisce l'elaborazione dei dati e la comunicazione delle informazioni sul flusso.
Vantaggi del Flussometro Elettromagnetico
- Precisione Elevata: Offre una misurazione accurata del flusso anche in condizioni variabili.
- Ampio Range di Misurazione: Adatto a una vasta gamma di fluidi e velocità di flusso.
- Bassa Manutenzione: Privo di parti mobili, riducendo l'usura e la necessità di manutenzione frequente.
- Resistenza alla Corrosione: Materiali resistenti ai corrosivi lo rendono ideale per fluidi aggressivi.
- Facilità di Installazione: Design compatto e leggero semplifica l'installazione e l'integrazione nei sistemi esistenti.
