Il manovacuometro meccanico viene utilizzato principalmente nelle applicazioni di misurazione industriali per misure locali e per la lettura della pressione assoluta. Ha un design semplice, robusto e affidabile e non richiedono alcuna energia esterna.

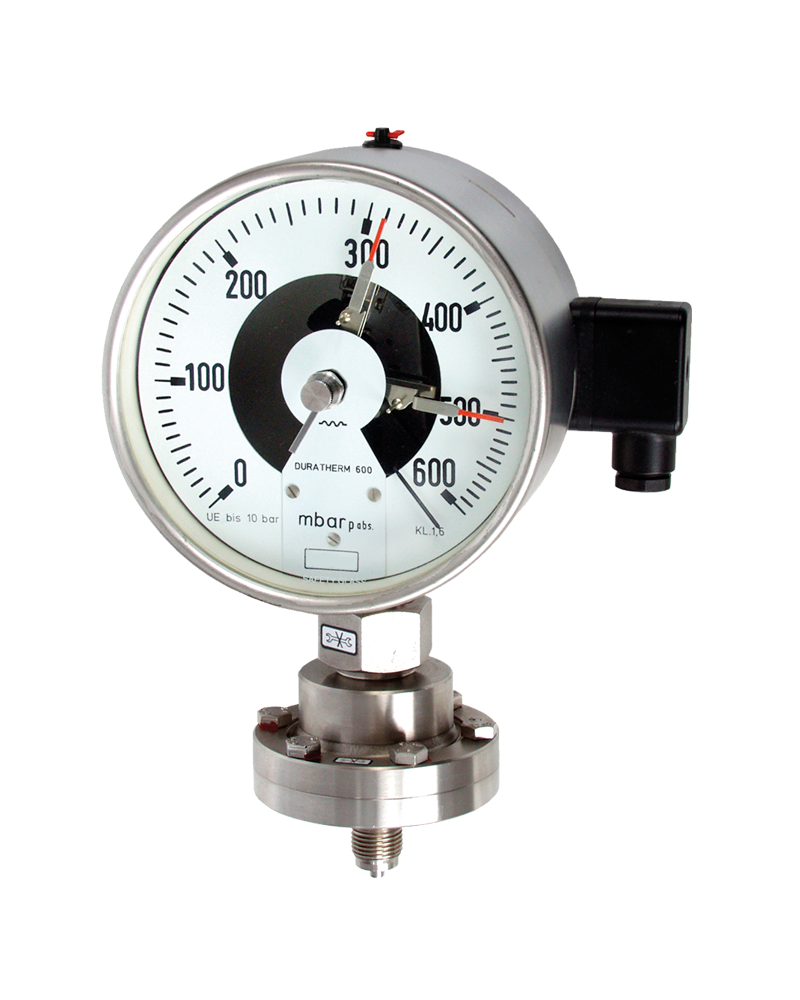

Il manovacuometro BF può essere utilizzato come manometro in eccesso con funzione di interruttore
(dispositivo di contatto elettrico) per uso universale in misura
e sistemi di controllo per l'indicazione e il monitoraggio
di valori preselezionabili di pressione minima e / o massima.
Adatto per misurare liquidi e gas; con misurazione aperta
flangia progettata anche per supporti viscosi e supporti
contenenti solidi. Grazie al suo design robusto, è adatto
per l'uso in ambienti difficili.
Il manovacuometro BB è adatto per misurare liquidi e gas. Con misurazione aperta
flangia progettata per supporti viscosi e supporti contenenti
anche i solidi. Il dispositivo è dotato di una camera a vuoto,
che è sigillato dal processo tramite un diaframma. Così,
consentendo di misurare le pressioni assolute.
Per i datasheet in PDF dei nostri manometri prego contattare il nostro ufficio tecnico. I nostri manovacuometri sono disponibili in diverse versioni.

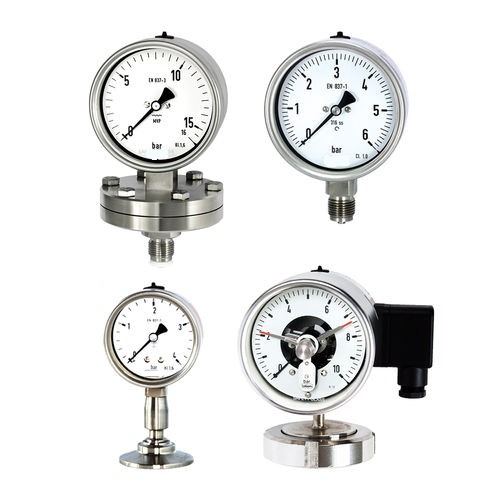

Gamma manovacuometro
Quando si parla di manovacuometri distinguiamo tra manometri per alto vuoto e manometri che misurano sia pressioni negative che positive
Manometri per alto vuoto
- Manovacuometro assoluto con diaframma
- Intervalli nominali da 0 ... 60 a 0 ... 2500 mbar ass
- Con camera di pressione differenziale integrata, quindi la misura è indipendente dalla pressione atmosferica
- Custodia di alta qualità con anello a baionetta NS 100/160 per EN 837-1 S1
- Cassa e elemento di misura in acciaio inossidabile, diaframma di Duratherm
- Classe di precisione 1.6 secondo DIN EN 837-3
- Altamente protetto da sovraccarico
- Grado di protezione IP 65
- Dichiarazione EAC (su richiesta)
- Protezione contro le esplosioni (ATEX) per dispositivi meccanici
- Certificato di attrezzature di misurazione per la Federazione Russa
- Certificato materiale secondo EN 10204
- Certificato di calibrazione secondo EN 10204
- Dispositivo di contatto elettrico, vedere la scheda tecnica D3-031
- Sensore di angolo di rotazione elettronico, vedere la scheda tecnica D6-020
- Intervallo di temperatura esteso
- Connessione a Zona 0
- Aprire la flangia di misurazione per DIN / ASME
- Valigetta di sicurezza secondo EN 837-1 S3
- Custodia con riempimento di liquido e grado di protezione IP 66
- Manovacuometro assoluto con diaframma e funzione interruttore
- Intervalli nominali 0 ... 60 mbar ass a 0 ... 2500 mbar ass
- Con camera di pressione di riferimento integrata. In tal modo è possibile misurare la pressione assoluta.
- Custodia di alta qualità con anello a baionetta NS 100/160 per EN 837-3 S1, design di sicurezza alternativo secondo EN 837-1 S3
- Cassa e flangia di misurazione in acciaio inossidabile, diaframma di Duratherm
- Elevata protezione da sovraccarico
- Classe di precisione secondo DIN 16085
- Dispositivo di contatto elettrico secondo DIN 16085: contatto ad azione lenta, contatti a scatto magnetici, contatto induttivo, contatto induttivo con amplificatore di commutazione integrato
- Dichiarazione EAC (su richiesta)
- Protezione contro le esplosioni
- Certificato di attrezzature di misurazione per la Federazione Russa
- Certificato materiale secondo EN 10204
- Certificato di calibrazione secondo EN 10204
- Custodia con riempimento liquido
- Intervallo di temperatura esteso
- Connessione a Zona 0
Manovacuometri standard per pressione relativa
- Manometro a molla tubolare
- Intervalli nominali -0,6 ... 0 bar a -1 ... 24 bar, 0 ... 0,6 a 0 ... 1600 bar
- Custodia di alta qualità con anello a baionetta NS 100/160 per EN 837-1 S1
- Cassa e elemento di misura in acciaio inossidabile
- Grado di protezione IP 65
- Classe di precisione 1.0 o 1.6 secondo DIN EN 837-1
- Dichiarazione EAC (su richiesta)
- Protezione contro le esplosioni (ATEX) per dispositivi meccanici
- Certificato di attrezzature di misurazione per la Federazione Russa
- Materiale per EN 10204
- Certificato di calibrazione secondo EN 10204
- Custodia con riempimento liquido
- Smorzamento del movimento
- Dispositivo di contatto elettrico, vedere la scheda tecnica D3-025 (a seconda del modello)
- Sensore di angolo di rotazione elettronico, vedere la scheda tecnica D6-020
- Montaggio: flangia frontale per il montaggio a filo, flangia posteriore per montaggio superficiale
- Intervallo di temperatura esteso
- Connessione a Zona 0
- Custodia di alta qualità con anello a baionetta NS 100/160 con dispositivo di espulsione posteriore secondo EN 837-1-S1
- Intervalli nominali -0,6 ... 0 bar a -1 ... 24 bar, 0 ... 0,6 a 0 ... 600 bar
- Cassa e elemento di misura in acciaio inossidabile
- Classe di precisione secondo EN 837-1: - per classe di precisione NS 100/160 0,6 - per classe di precisione NS 160 0,25 e 0,6
- Protezione contro le esplosioni (ATEX) per dispositivi meccanici
- Certificato materiale secondo EN 10204
- Certificato di calibrazione secondo EN 10204
- Custodia con riempimento liquido
- Montaggio: flangia frontale per il montaggio a filo, flangia posteriore per montaggio superficiale
- Dichiarazione EAC (su richiesta)
- Custodia di alta qualità con anello a baionetta NS 100/160 per EN 837-1 S3
- Intervalli nominali -0,6 ... 0 bar a -1 ... 24 bar, 0 ... 0,6 a 0 ... 1600 bar
- Cassa e elemento di misura in acciaio inossidabile
- Grado di protezione IP 65
- Classe di precisione 1.0 o 1.6 secondo DIN EN 837-1
- Dichiarazione EAC (su richiesta)
- Protezione contro le esplosioni (ATEX) per dispositivi meccanici
- Certificato di attrezzature di misurazione per la Federazione Russa
- Certificato materiale per EN 10204
- Certificato di calibrazione secondo EN 10204
- Smorzamento del movimento
- Dispositivo di contatto elettrico, vedere la scheda D3-025 (in attesa di progettazione)
- Sensore di angolo di rotazione elettronico, vedere la scheda tecnica D6-020
- Montaggio: flangia anteriore per montaggio a filo
- Intervallo di temperatura esteso
- Connessione a Zona 0
- Custodia con riempimento di liquido e grado di protezione IP 66
- Ossigeno privo di olio e grasso
Se invece sei interessato ai manovacuometri da pressione relativa allora dai un'occhiata qui, range di pressione fino a -1...+24bar!
