Misura del livello dei solidi nei liquidi
Sensore ad ultrasuoni sommergibile ABM UMM-LIQ per fanghi, sabbia, sedimenti e interfaccia olio-acqua
Sensore ad ultrasuoni sommergibile ABM UMM-LIQ per fanghi, sabbia, sedimenti e interfaccia olio-acqua
Il monitoraggio del livello di solidi in ambienti liquidi è critico per molte applicazioni industriali e ambientali. In un recipiente di processo, l'accumulo di sedimenti, fanghi, sabbia o cristalli può causare danni alle apparecchiature, creare blocchi o intasamenti, comportare manutenzione costosa e influire sull'efficienza complessiva del sistema. Esempi tipici: sludge blanket nei chiarificatori e sedimentatori degli impianti di trattamento acque reflue, accumulo sedimenti nelle vasche di recupero acqua degli autolavaggi, cristallizzazione del sale negli stagni di evaporazione, sabbia nei separatori industriali.
I metodi tradizionali di monitoraggio del livello solido (campionamento manuale, sonde meccaniche con wiper) sono laboriosi, espongono il personale a sostanze pericolose e non forniscono dati in tempo reale. I sensori di livello a ultrasuoni sommergibili ABM sono una soluzione affidabile per il monitoraggio continuo automatico, eliminando la necessità di intervento umano e fornendo dato real-time integrabile con SCADA per ottimizzazione del processo.
M.C.A. è il distributore ufficiale ABM Sensor Technology Inc. per l'Italia e fornisce il sensore ABM UMM-LIQ con consulenza tecnica, integrazione SCADA e supporto in italiano per applicazioni in trattamento acque, processo industriale, autolavaggi, monitoraggio ambientale e oil & gas.
Il sensore ad ultrasuoni sommergibile ABM UMM-LIQ è la soluzione di riferimento per la misura continua dell'interfaccia liquido-solido in chiarificatori, sedimentatori, digestori, stagni di evaporazione, vasche di processo industriale e autolavaggi. Tecnologia ultrasonica matched-to-water con autoregolazione, range 0.46-12.2 m (1.5-40 ft), accuratezza ±0.10% del range massimo, output 4-20 mA + RS485 per calibrazione, diagnostica e datalogging. Faccia trasduttore in Teflon antiaderente autopulente (rimuove automaticamente bolle d'aria), custodia in 316L stainless steel per resistenza chimica. Doppia configurazione di installazione: bottom-up per pump control e protezione marcia a secco, top-down per rilevazione interfaccia (fanghi, sabbia, sedimenti, olio-acqua). Applicazioni documentate: monitoraggio coltre fanghi (sludge blanket) nei sedimentatori primari e secondari di impianti municipali, controllo sedimenti negli incettori di grasso degli autolavaggi, monitoraggio cristallizzazione sale negli stagni di evaporazione, interfaccia olio-acqua nei separatori industriali, controllo livello sopra pompe sommerse in stazioni di sollevamento.

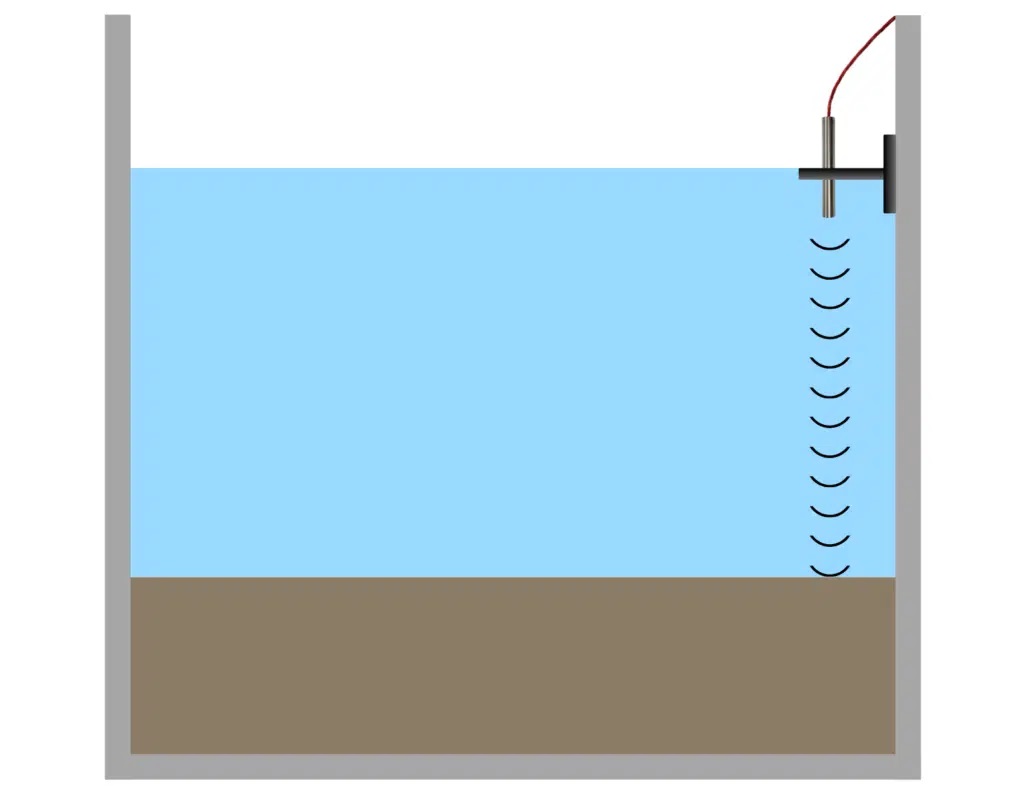

I sensori di livello a ultrasuoni sommergibili funzionano secondo il principio della propagazione delle onde ultrasoniche in acqua. Il trasduttore del sensore, immerso nel liquido, emette onde sonore ad alta frequenza nell'ambiente liquido. Quando queste onde incontrano un cambiamento di densità — come l'interfaccia tra il liquido e lo strato solido sottostante (fanghi compatti, sabbia, sedimenti depositati) — si riflettono verso il trasduttore.
Il sensore misura il tempo impiegato dalle onde sonore per raggiungere la superficie dello strato solido e ritornare. Il tempo di volo (time-of-flight) viene utilizzato per calcolare la distanza tra il sensore e la superficie dello strato solido, con compensazione automatica della temperatura. La tecnologia ABM matched-to-water è specificamente progettata per la propagazione in acqua (a differenza dei normali sensori ad ultrasuoni progettati per misura in aria), garantendo accuratezza ±0.10% del range massimo.

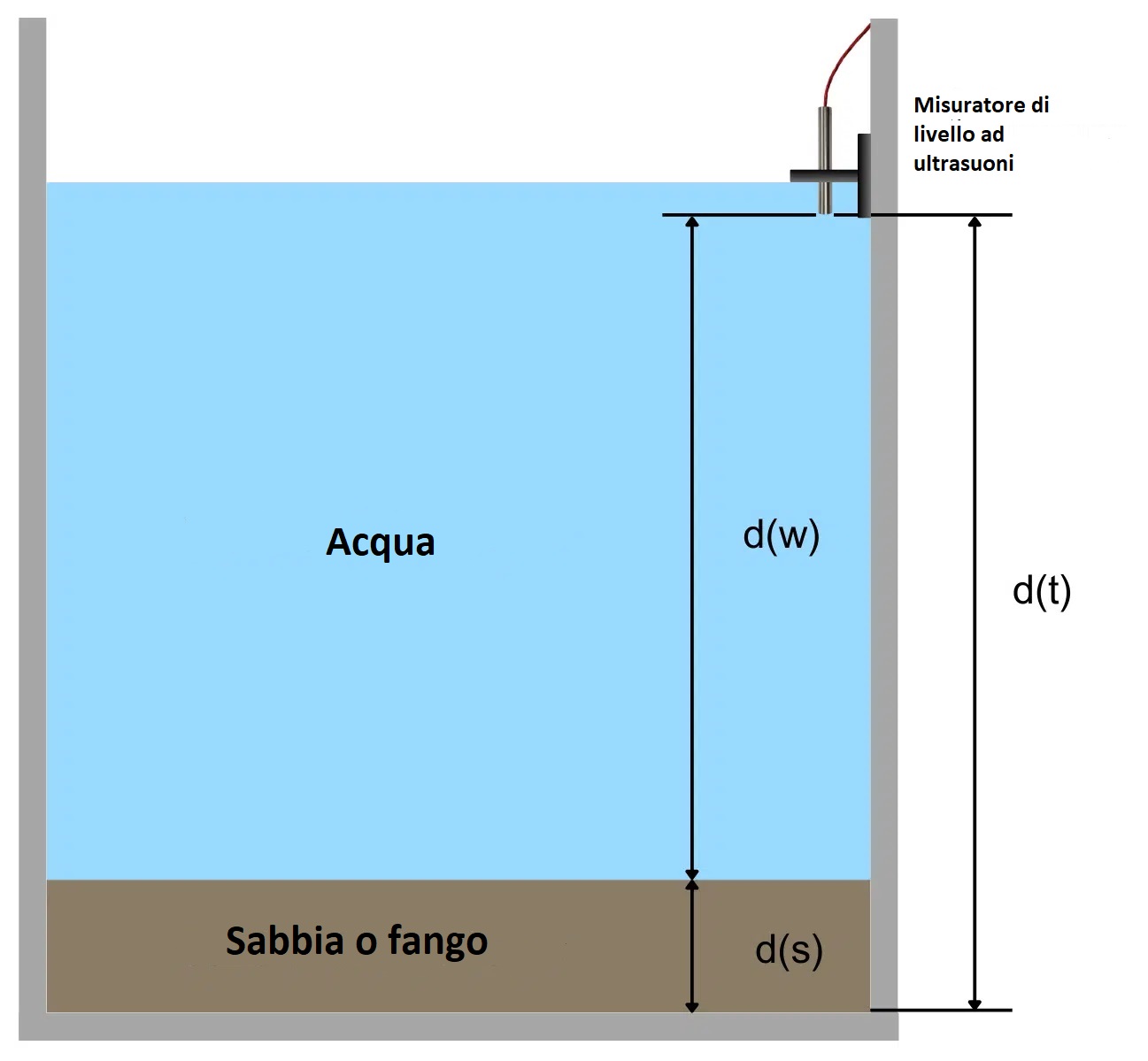

La misurazione dello spessore dello strato solido d(s) è determinata sottraendo lo strato d'acqua d(w) misurato dal sensore dalla distanza totale d(t) tra faccia sensore e fondo del serbatoio (fissa e nota, da calibrare in fase di installazione). Equazione: d(s) = d(t) – d(w).
Monitoraggio dei livelli di fanghi nei serbatoi di sedimentazione e nei chiarificatori primari e secondari. Previene i traboccamenti, consente l'ottimizzazione del processo di rimozione fanghi e garantisce un funzionamento efficiente. La misura sludge blanket automatica riduce la diluizione dei fanghi estratti, abbattendo i costi di disidratazione e digestione anaerobica a valle.
Monitoraggio dell'accumulo di sedimenti nei serbatoi di recupero acqua e negli incettori di grasso negli autolavaggi. Avvisa dei requisiti di manutenzione, evita problemi di intasamento e blocchi delle pompe di ricircolo. Applicazione sempre più richiesta in Italia per la conformità alle normative regionali sul riuso dell'acqua negli autolavaggi (DM 185/2003 e regolamenti regionali).
Monitoraggio delle variazioni di altezza del fondo dovute alla cristallizzazione del sale negli stagni di evaporazione. Consente il monitoraggio della profondità della salamoia per un controllo efficiente del processo. Applicazioni in saline industriali, impianti di trattamento acque salmastre, processi di concentrazione sottovuoto in industria chimica e farmaceutica.
Monitoraggio dell'accumulo di sedimenti in stagni, laghi e altri corpi idrici naturali. Aiuta negli sforzi di conservazione ambientale fornendo dati sui tassi e sui modelli di sedimentazione. Applicazioni: bacini di laminazione, vasche di prima pioggia, lagune costiere, monitoraggio rate di sedimentazione fluviale.
Monitoraggio dei livelli di sedimenti nei serbatoi di processo per mantenere la qualità del prodotto, garantire l'efficienza del processo e ottimizzare i programmi di manutenzione. Applicazioni in industria alimentare (succhi, vino, birra), cartiera, chimica fine, lavaggi industriali, separatori olio-acqua.
Il sensore di livello a ultrasuoni sommergibile ABM UMM-LIQ è la soluzione ideale per il monitoraggio delle interfacce liquido-solido. Offre elevata precisione, durabilità e versatilità in varie applicazioni in molti settori, tra cui ambientale, acque reflue, automotive (autolavaggi), oil & gas e processo industriale.
Range di misura: 0.46-12.2 m (1.5-40 ft).
Accuratezza: ±0.10% del range massimo (in laboratorio con output 4-20 mA).
Tecnologia: ultrasuoni matched-to-water, specifica per propagazione in acqua, con compensazione automatica della temperatura.
Output analogico: 4-20 mA standard per integrazione PLC/SCADA.
Comunicazione digitale: RS485 per calibrazione due punti, diagnostica e datalogging.
Software ABM: tool di configurazione e datalogging incluso.
Custodia: 316L stainless steel per resistenza chimica e meccanica.
Faccia trasduttore: Teflon antiaderente autopulente — rimuove automaticamente bolle d'aria che potrebbero interferire con la misura.
Adatto a: ambienti gravosi, esposizione chimica prolungata, depositi industriali e ambientali a lungo termine.
Il sensore monitora continuamente le condizioni dell'ambiente e regola automaticamente energia trasmessa, ampiezza e durata dell'impulso, sensibilità del ricevitore. Questa tecnica consente di rilevare un solo eco dal target eliminando i falsi echi sotto il livello di rumore. Plug-and-play, senza necessità di mapping o profiling.
Il sensore ABM UMM-LIQ è uno strumento prezioso per migliorare il controllo del processo e l'efficienza in ambienti dove l'accumulo di solidi rappresenta un problema. M.C.A. fornisce supporto tecnico in italiano per la selezione del modello, l'installazione e l'integrazione con i sistemi di controllo del cliente.
Una caratteristica distintiva del sensore ABM UMM-LIQ è la possibilità di installazione in due configurazioni complementari, che lo rendono adatto a due applicazioni diverse con un unico prodotto:
Sensore installato sulla pompa o vicino ad essa, con la faccia rivolta verso l'alto. Misura continuamente l'altezza della colonna d'acqua sopra la pompa sommersa per controllo automatico start/stop e protezione marcia a secco. Applicazioni: stazioni di sollevamento acque reflue, pozzi profondi, vasche di accumulo industriali, applicazioni dove il sensore tradizionale dall'alto avrebbe problemi di lunghezza cavo, condensa o accesso difficile.
Sensore montato fisso alla parete del serbatoio sopra il livello massimo dei solidi, con la faccia rivolta verso il basso. Misura lo spessore dello strato solido (fanghi, sabbia, sedimenti) o dello strato di olio (interfaccia olio-acqua). Almeno 1 pollice del sensore deve essere sempre immerso nel liquido. Applicazioni: sludge blanket nei chiarificatori, sedimenti negli autolavaggi, separatori olio-acqua, monitoraggio cristallizzazione sale.
Per la misura del livello del liquido (e non dell'interfaccia), il sensore può essere montato su una boa o galleggiante per muoversi con la superficie del liquido, mantenendo costante la distanza dalla zona di misura.
Le onde sonore ultrasoniche possono essere influenzate dall'attenuazione o dalla diffusione del segnale. Una corretta valutazione dell'ambiente operativo è essenziale per il successo dell'installazione.
| Fattore di disturbo | Effetto sulla misura | Soluzione |
|---|---|---|
| Bolle d'aria nel liquido (vasche aerobiche con diffusori) | Attenuazione e dispersione del segnale ultrasonico, letture instabili | Installare con tubo di calma; in alternativa valutare sonde a impedenza Aquasant per ambienti molto turbolenti |
| Forti gradienti di temperatura (stratificazione termica) | Variazione velocità del suono, errore di lettura | Compensazione automatica integrata nel sensore; per gradienti estremi valutare misure multiple |
| Elevata torbidità con particolato in sospensione | Attenuazione del segnale, range effettivo ridotto | Verificare in fase di selezione che il range richiesto sia entro il margine effettivo per la torbidità prevista |
| Variazioni di composizione del liquido (densità, salinità) | Variazione velocità di propagazione del suono | Calibrazione due punti specifica per il fluido di processo |
| Sensore non sufficientemente immerso | Misura non affidabile o impossibile | Almeno 1 pollice (25 mm) del sensore deve essere sempre immerso nel liquido |
| Sedimenti che coprono la faccia del sensore | Perdita totale del segnale | Montare il sensore sopra il livello massimo dei solidi; faccia Teflon autopulente riduce il rischio |
La calibrazione deve essere adattata al serbatoio specifico e alle condizioni liquido/solido per garantire la precisione dichiarata. L'ABM UMM-LIQ supporta calibrazione due punti via push-button locale o via RS485 con software ABM.
L'ABM UMM-LIQ è eccellente per la maggior parte delle applicazioni di interfaccia liquido-solido e pump control sommerso. Esistono però casi specifici dove tecnologie alternative sono più adatte: lo presentiamo onestamente per aiutare la scelta tecnica corretta.
| Situazione applicativa | Tecnologia consigliata | Perché |
|---|---|---|
| Sludge blanket in sedimentatori, sabbia, sedimenti, olio-acqua, pump control sommerso | ABM UMM-LIQ | Versatile, plug-and-play, autopulente, range 12 m, no parti meccaniche |
| Vasche aerobiche con forte aerazione e bolle d'aria persistenti | Sonda a impedenza Aquasant | Misura conduttiva indipendente dalla presenza di bolle nel liquido |
| Interfaccia olio-acqua con emulsioni stabili o necessità di misura senza contatto | Radar ABM oil-water interface non a contatto | Misura senza immersione, no manutenzione del sensore, ideale per oil & gas |
| Misura interfaccia in serbatoi pressurizzati o con vapori | GWR (Guided Wave Radar) per interfaccia | Funziona sotto pressione e con vapori densi, sonda a contatto guida il segnale |
| Misura del livello superiore del liquido (non interfaccia) | Radar ABM senza contatto dall'alto | Soluzione standard per livello liquido in vasche aperte |
| Sludge blanket con echo profile dettagliato e multipli livelli di interfaccia | Sludge finder dedicato (Pulsar, Endress, Hach) | Processing avanzato di echo profile, ottimizzato per la sola applicazione fanghi |
M.C.A. fornisce consulenza tecnica imparziale per la scelta della tecnologia ottimale: contattaci con i dati dell'applicazione (tipo di interfaccia, geometria della vasca, condizioni operative, sistema di controllo) e ti proponiamo la soluzione più appropriata, anche tra tecnologie diverse (ultrasonico sommergibile ABM vs sonda impedenza Aquasant vs radar non contatto vs GWR).
Il sensore sommergibile ABM UMM-LIQ è immerso nel liquido ed emette onde ultrasoniche ad alta frequenza che si propagano nell'acqua. Quando le onde incontrano un cambiamento di densità — come l'interfaccia tra il liquido e lo strato solido sottostante (fanghi, sabbia, sedimenti) — vengono riflesse verso il trasduttore. Il sensore misura il tempo di volo (time-of-flight) e calcola la distanza tra la propria faccia e la superficie dello strato solido. La tecnologia ultrasonica matched-to-water (specificamente progettata per la propagazione in acqua) rende l'UMM-LIQ molto preciso (±0.10% del range massimo) per applicazioni di interfaccia.
Il sensore ABM UMM-LIQ ha un range di misura da 0.46 m a 12.2 m (1.5 a 40 ft) con accuratezza ±0.10% del range massimo in condizioni di laboratorio con output 4-20 mA. Output disponibili: 4-20 mA standard e RS485 per calibrazione due punti, diagnostica e datalogging. Faccia trasduttore in Teflon antiaderente autopulente, custodia in 316L stainless steel per resistenza chimica e meccanica in ambienti gravosi.
Sì, è una delle applicazioni primarie del sensore ABM UMM-LIQ. Installato bottom-up (montato sulla pompa o vicino ad essa, con la faccia rivolta verso l'alto), il sensore misura continuamente l'altezza della colonna d'acqua sopra la pompa sommersa per controllo automatico di start/stop e protezione marcia a secco. La configurazione bottom-up evita i problemi tipici dei sensori di livello tradizionali installati dall'alto in pozzi profondi (lunghezza cavo, condensa, accesso difficile per manutenzione).
Sì. Oltre all'interfaccia solido-liquido (fanghi, sabbia, sedimenti), il sensore ABM UMM-LIQ rileva anche l'interfaccia olio-acqua per misurare lo spessore dello strato di olio sulla superficie del liquido. Applicazioni tipiche: separatori olio-acqua negli autolavaggi, vasche di disoleazione, piattaforme oil & gas, lavaggio industriale. Per applicazioni di interfaccia olio-acqua più complesse (presenza di emulsioni stabili, alta viscosità, separazione critica), valutare anche tecnologie alternative come sonde a impedenza Aquasant per separazione fasi o radar ABM oil-water interface non a contatto.
Le onde ultrasoniche possono essere attenuate o disperse da: bolle d'aria nel liquido (tipiche di vasche aerobiche con diffusori), forti gradienti di temperatura (stratificazione termica), elevata torbidità con particolato in sospensione che attenua il segnale, variazioni di composizione del liquido (densità, salinità). In presenza di queste condizioni, valutare l'installazione con tubo di calma per stabilizzare l'ambiente immediato del sensore, oppure considerare tecnologie alternative come sonde a impedenza Aquasant per ambienti molto turbolenti.
Lo spessore dello strato solido d(s) si calcola con l'equazione d(s) = d(t) - d(w), dove d(t) è la distanza totale dalla faccia del sensore al fondo del serbatoio (nota e fissa, da calibrare in fase di installazione) e d(w) è lo strato d'acqua misurato dal sensore (variabile in tempo reale). Il sensore deve essere montato fisso alla parete del serbatoio sopra il livello massimo dei solidi per evitare che i sedimenti coprano la faccia del sensore.
Gli sludge finder dedicati (Pulsar Sludge Finder 2, Endress Turbimax, Hach Sonatax) sono prodotti specializzati per la sola applicazione di sludge blanket control, spesso con processing avanzato di echo profile e wiper meccanico. L'ABM UMM-LIQ è invece una soluzione versatile che copre interfaccia liquido-solido (fanghi, sabbia, sedimenti), interfaccia olio-acqua e pump control sommerso con un unico prodotto. La faccia trasduttore in Teflon antiaderente autopulente elimina la necessità del wiper meccanico (componente critico per affidabilità e manutenzione). Per impianti con esigenza di un singolo punto critico di sludge blanket control con echo profile dettagliato, gli sludge finder dedicati possono essere preferibili. Per impianti con più punti di misura e applicazioni miste (fanghi + pump control + sedimenti), l'UMM-LIQ ABM offre TCO migliore grazie a versatilità e assenza di parti meccaniche in movimento.
Sì, è una delle applicazioni di nicchia in cui ABM UMM-LIQ ha casi documentati. Negli stagni di evaporazione il monitoraggio delle variazioni di altezza del fondo dovute alla cristallizzazione del sale consente il controllo della profondità della salamoia per ottimizzazione del processo. La custodia in 316L stainless steel e la faccia in Teflon resistono alla corrosione da salamoia ad alta concentrazione. Applicazioni tipiche in Italia: saline, impianti di trattamento acque salmastre, processi di concentrazione sottovuoto in industria chimica e farmaceutica.
Questa pagina è la specializzazione M.C.A. per la misura dell'interfaccia liquido-solido con sensore ad ultrasuoni sommergibile ABM UMM-LIQ. Per inquadrare la scelta della tecnologia nel panorama più ampio dei sensori di livello (radar FMCW vs GWR vs ultrasuoni vs capacitivo vs idrostatico vs vibrazione), vedi la guida generale alla scelta del sensore di livello industriale.
Il sensore sommergibile UMM-LIQ è complementare ad altre applicazioni ABM per la gestione integrata del ciclo idrico:
Il rilevamento di interfaccia liquido-solido si applica anche in numerosi processi industriali oltre al trattamento acque:
Hai un chiarificatore con problemi di sludge blanket, un autolavaggio con accumulo sedimenti, una stazione di sollevamento con pompe sommerse, uno stagno di evaporazione o un separatore olio-acqua su cui installare un sensore di livello affidabile?
Inviaci i dati dell'applicazione (tipo di vasca, dimensioni, profondità massima, tipo di interfaccia da rilevare, presenza di aerazione o turbolenza, sistema di controllo a cui collegare il sensore) e ti supportiamo nella scelta tecnica. Forniamo: consulenza imparziale tra tecnologie ultrasonico sommergibile ABM UMM-LIQ / sonda impedenza Aquasant / radar ABM non a contatto / GWR, strumentazione ABM Sensor con configurazione bottom-up o top-down, integrazione SCADA con output 4-20 mA o RS485, supporto tecnico in italiano per installazione e calibrazione.
