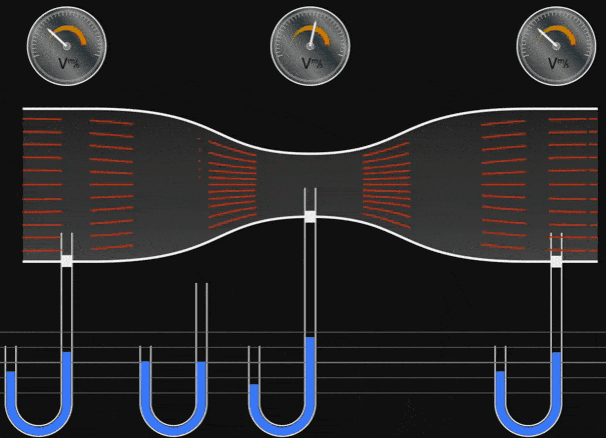

Quando un misuratore di portata Venturi viene posizionato in un tubo che trasporta il fluido di cui si vuole misurare la portata, si verifica una caduta di pressione tra l'ingresso e la gola del misuratore venturi.
Questa caduta di pressione viene misurata utilizzando un sensore di pressione differenziale e quando calibrata questa caduta di pressione diventa una misura della portata.
L'ingresso del tubo di Venturi è di forma cilindrica per adattarsi alle dimensioni del tubo attraverso il quale scorre il fluido. Ciò consente al flusso di adattarsi al tubo.
Dopo l'ingresso, c'è una sezione conica convergente. In seguito c'è una sezione cilindrica con area minima chiamata gola.
Dopo la gola, c'è una sezione conica divergente.
All'ingresso e alla gola ( sono previste aperture per il collegamento di un sensore di pressione differenziale (manometro a tubo a U, manometro differenziale, ecc.)
Flussometro Venturi
Di seguito le caratteristiche del nostro flussometro a tubo di Venturi
- Fluidi: gas e liquidi
- Pressione: fino a PN400, più alta su richiesta
- Connessione: da DN 10 (3/8”) fino a DN 100 (4”)..
- Materiale: acciaio inox AISI 316
