Guida tecnica completa 2026 ai flussometri per impianti antincendio fissi: test pompa sprinkler, verifica idranti, prova naspi, supervisione valvole. Norme UNI EN 12845, UNI 10779, NFPA 25, FM Global Data Sheet 3-2, LPCB, VdS
📖 Guida tecnica · v. maggio 2026 · 19 risorse collegate
Un misuratore di portata antincendio (in inglese fire pump flowmeter o hydrant testing device a seconda dell'applicazione) è uno strumento tarato che misura il volume di acqua erogato in unità di tempo — tipicamente in litri al minuto (l/min) o gallons-per-minute statunitensi (USgpm) — durante le prove periodiche di un impianto di estinzione fisso a base d'acqua. Le applicazioni principali sono quattro: test annuale della curva caratteristica della pompa sprinkler, verifica funzionale degli idranti, prova in pressione di naspi e manichette, verifica dei flow switch sprinkler.
L'uso del misuratore di portata in ambito antincendio non è opzionale ma obbligato da norme tecniche e capitolati assicurativi. In Europa il riferimento normativo principale è la UNI EN 12845 per impianti sprinkler (punto 20.3.3.4: prova annuale della pompa con misuratore tarato), la UNI 10779 per impianti idranti e la UNI EN 671-3 per naspi. Negli Stati Uniti il riferimento è la NFPA 25. Sul piano assicurativo i tre standard internazionalmente riconosciuti sono FM Approved (FM Global, USA), LPCB listed (BRE Global, UK) e VdS approved (Germania, EU): ciascuno è richiesto in capitolato da gruppi industriali e assicuratori specifici, e il Turbo-Lux 3 di Mecon è l'unico misuratore a orifizio al mondo che li integra tutti e tre in una sola configurazione hardware.
Questa guida è strutturata in cinque sezioni: le sette applicazioni principali con norma di riferimento e modello dedicato; la matrice decisionale "quale strumento per quale applicazione"; gli otto settori industriali serviti; lo stato dell'arte e tendenze 2026; un glossario tecnico dei termini ricorrenti. In coda, una sezione FAQ e l'hub completo del cluster antincendio MCA con oltre 25 risorse collegate. La pagina è curata dalla Redazione Tecnica MCA — distributore ufficiale italiano di Mecon GmbH dal 2015 — ed è aggiornata a maggio 2026.
La verifica periodica degli impianti antincendio fissi si articola in sette applicazioni distinte, ciascuna con norma di riferimento, requisiti strumentali e modello dedicato della filiera Mecon. Sono presentate qui in ordine di criticità normativa e frequenza d'uso.
La verifica della curva caratteristica della pompa antincendio è la prova più normata e capitolata del settore. La UNI EN 12845 al punto 20.3.3.4 e la NFPA 25 al capitolo 8 prescrivono il test annuale in tre punti della curva: prevalenza a bocca chiusa (Q=0), portata nominale (Q=100% di Qn) con prevalenza nominale Hn, e sovrapportata (Q=140% di Qn) con prevalenza non inferiore al 70% di Hn. Per stabilimenti assicurati FM Global il capitolato Property Loss Prevention Data Sheet 3-2 richiede esplicitamente un FM Approved testing meter sulla linea di prova fissa.
Applicazioni: prova annuale UNI EN 12845 in stabilimenti industriali, audit FM Global Risk Engineering, collaudi di accettazione di nuovi locali pompa, verifiche pre-CPI, prove periodiche di pompe diesel ed elettriche, refertazione per piani di manutenzione UNI 9994. Modelli di riferimento: Turbo-Lux 3 (FM/LPCB/VdS, DN 50–300), Turbo-Lux 2 (VdS, flangia, DN 80–250), Turbo-Lux 1. Per integrazione SCADA in parallelo all'orifizio certificato: MAG-FLUX MID. Vai alla guida operativa: test pompa UNI EN 12845
La verifica annuale degli idranti pubblici e privati richiede misura simultanea di portata, pressione statica e dinamica a norma UNI 10779, DIN 14462 e linea guida DVGW W 405 per il servizio idrico potabile. Su acqua potabile è obbligatoria anche la misura di torbidità in tempo reale (NTU/FNU) per evitare contaminazioni della rete a valle e per conformità alla direttiva UE 2020/2184 sulle acque destinate al consumo umano. Le società di gestione idrica, i Vigili del Fuoco aziendali e i manutentori UNI 9994 utilizzano dispositivi mobili con app dedicata che acquisiscono i dati e generano automaticamente il report di prova georeferenziato.
Applicazioni: collaudi annuali idranti UNI 10779 di siti industriali, prove DIN 14462 / W 405 per multiutility e gestori SII, mappatura prestazionale di reti antincendio cittadine, audit per VVF aziendali, verifiche pre-collaudo di nuove urbanizzazioni. Modelli di riferimento: MAG-FLUX HTL — Hydrant Testing Device (versione per analisi rete idrica con torbidità conforme DVGW W 405, DIN 14462 e direttiva UE 2020/2184; versione per riserva idrica antincendio con portata + pressione). Vai alla guida operativa: verifica idranti UNI 10779
La UNI EN 671-3 e la DIN 14462 richiedono il collaudo periodico di naspi DN 19/25/33 e manichette appiattibili: verifica funzionale annuale + prova in pressione ogni 5 anni. La verifica include portata erogata alla bocca, prevalenza alla lancia, pressione di prova idraulica e funzionalità del dispositivo di erogazione. Strumenti dedicati (banchi prova) consentono di eseguire la prova in modo standardizzato e con refertazione automatica, sostituendo il metodo tradizionale con secchio graduato e cronometro che non garantisce tracciabilità.
Applicazioni: manutenzioni periodiche UNI 9994 da parte di tecnici manutentori antincendio abilitati, collaudi quinquennali di prova in pressione, ricertificazione di manichette dopo intervento, verifiche di conformità in stabilimenti soggetti CPI. Modelli di riferimento: WHX — Fire Hose Reel Testing Device in versione carrellata per ispezioni in campo o fissa per officina manutenzione. Vai alla guida operativa: prova naspi UNI EN 671
I flow switch installati sulle stazioni di controllo sprinkler a umido devono essere verificati periodicamente per garantire che il segnale di allarme parta entro i tempi previsti dalla UNI EN 12259-5 in caso di apertura sprinkler. Tradizionalmente questa verifica richiede di spurgare la valvola di prova e attendere il riempimento; un tester dedicato consente di eseguire la prova alimentando direttamente il rilevatore senza scaricare la rete, riducendo tempi di test e consumi d'acqua — particolarmente rilevante in data center e in impianti a pre-azione dove il ripristino è oneroso.
Applicazioni: manutenzioni programmate di stazioni sprinkler a umido in capannoni industriali, magazzini, parcheggi, edifici commerciali, controlli di accettazione post-installazione, formazione personale di manutenzione. Modelli di riferimento: Mecon Flow Detector Tester.
Le saracinesche scanalate e le valvole OS&Y (Outside Screw and Yoke) sulle reti sprinkler e idranti devono essere mantenute in posizione aperta per garantire la disponibilità dell'impianto. Uno switch di supervisione segnala alla centrale antincendio qualsiasi chiusura accidentale o manomissione, in conformità a UNI EN 12259-3 e capitolati FM/VdS. Gli switch sono progettati con sicurezza incrementata e cablaggio passante per integrazione diretta con centrali di rivelazione UNI EN 54-2.
Applicazioni: nuovi impianti sprinkler, retrofit di stazioni di controllo, integrazione su reti idranti, ammodernamento di impianti antichi privi di supervisione. Modelli di riferimento: UW3 valve supervision switches.
La prova settimanale di avviamento della pompa antincendio prevista dalla UNI EN 12845 punto 20.2.4 può essere automatizzata con sistemi di churn test che riportano l'acqua direttamente nella riserva idrica, eliminando la dispersione tipica dei test manuali. Questa soluzione si sta affermando nei siti dove il consumo d'acqua di prova è significativo (data center, magazzini con grandi serbatoi, stabilimenti in aree a stress idrico) o dove l'accesso fisico al locale pompa è difficoltoso, e nei contesti dove la tracciabilità ESG dei consumi tecnologici è un requisito di reporting.
Applicazioni: data center hyperscale e colocation, magazzini logistici di grandi superfici, siti industriali in aree con limitazioni sui prelievi idrici, infrastrutture critiche con esigenze di test continui non presidiati. Modelli di riferimento: Mecon FACTS — Fully Automatic Churn Testing System (presentato a INTERSCHUTZ 2026).
L'addestramento del personale di manutenzione e dei VVF aziendali sulle procedure di prova impianto richiede simulatori che riproducano fedelmente il comportamento della rete senza consumare risorse reali. Mecon produce sistemi di addestramento per operatori, tra cui il Long Distance Simulator (LWS) che permette di simulare 2.000 m di tubazione con soli 140 m di manichetta reale, riducendo lo spazio richiesto e i consumi durante le esercitazioni.
Applicazioni: scuole VVF, centri di formazione antincendio aziendali, esercitazioni periodiche obbligatorie ex D.M. 02/09/2021, training per società di manutenzione UNI 11224. Modelli di riferimento: LWS e training systems modulari.
La scelta dello strumento corretto dipende dall'incrocio di quattro variabili: applicazione, norma/capitolato di riferimento, diametro nominale, integrazione richiesta (locale o BMS). La matrice seguente sintetizza la decisione per i casi tipici della filiera antincendio.
| Applicazione | Norma principale | Certificazione tipica | Diametro/range | Strumento Mecon |
|---|---|---|---|---|
| Test pompa sprinkler — sito FM Global | UNI EN 12845 §20.3.3.4 + FM Data Sheet 3-2 | FM Approved obbligatoria | DN 50–300 · 75–38.000 l/min | Turbo-Lux 3 |
| Test pompa sprinkler — capitolato UK / Lloyd's | UNI EN 12845 + LPCB rules | LPCB listed | DN 50–200 | Turbo-Lux 3 |
| Test pompa sprinkler — capitolato VdS (DE/AT/CH) | UNI EN 12845 + VdS CEA 4001 | VdS approved | DN 50–200 (VdS DN 200 max 10 m/s) | Turbo-Lux 3 · Turbo-Lux 2 |
| Test pompa sprinkler — solo UNI EN 12845 (no capitolato HPR) | UNI EN 12845 §20.3.3.4 | Nessuna obbligata (VdS consigliato) | DN 80–250 | Turbo-Lux 2 · Turbo-Lux 1 |
| Monitoraggio continuo mandata pompa (BMS/SCADA) | UNI EN 54-2 integrazione | — | DN 25–600+ | MAG-FLUX MID |
| Verifica idranti rete potabile (multiutility/SII) | DVGW W 405 + UNI 10779 + dir. UE 2020/2184 | Conformità acqua potabile (W 270) | DN 70/100 · 200–6.000 l/min + torbidità | MAG-FLUX HTL (con torbidità) |
| Verifica idranti rete antincendio dedicata (VVF/manutentori) | UNI 10779 + DIN 14462 | DIN 14462 | DN 70/100 · 200–6.000 l/min | MAG-FLUX HTL (essenziale) |
| Prova annuale naspi DN 19/25/33 (in campo) | UNI EN 671-3 + UNI 9994 | DIN 14462 / TRVB 128S | 30–300 l/min | WHX carrellato |
| Prova quinquennale in pressione manichette (officina) | UNI EN 671-3 | DIN 14462 / TRVB 128S | fino a 24 bar prova | WHX fisso |
| Verifica flow switch sprinkler senza scarico rete | UNI EN 12259-5 | — | Compatibile FS standard | Flow Detector Tester |
| Supervisione valvole intercettazione rete | UNI EN 12259-3 + UNI EN 54-2 | Sicurezza incrementata | Saracinesche scanalate, OS&Y, farfalla | UW3 |
| Churn test settimanale automatico (data center, hyperscale) | UNI EN 12845 §20.2.4 | — | Configurato sull'impianto | FACTS |
La regola operativa che ricaviamo dalla matrice è: per il test pompa con capitolato corporate richiamato (FM, LPCB, VdS) la scelta è univocamente il Turbo-Lux 3; per integrazione BMS in parallelo il MAG-FLUX MID; per verifica idranti e naspi i modelli HTL e WHX dedicati. La configurazione doppia orifizio + MID è la norma negli stabilimenti enterprise (data center, FM Global, hyperscale logistici).
Gli strumenti di misura per impianti antincendio trovano applicazione in tutti i settori dove la sicurezza dell'impianto di estinzione incide direttamente sulla continuità operativa, l'incolumità delle persone, la conformità assicurativa e il rispetto del CPI.
Multinazionali manifatturiere, chimiche, alimentari e farmaceutiche con polizze FM Global o altri assicuratori HPR (Highly Protected Risk). Il capitolato FM Global Property Loss Prevention Data Sheet 3-2 richiede esplicitamente FM Approved testing meters per la prova annuale della pompa antincendio. Test pompa FM Approved
Hyperscale, colocation, sale CED enterprise. Sprinkler a pre-azione, doppio interlock, sistemi a gas. Esigenza di test ricorrenti senza interruzione del servizio: prove churn automatiche e flow switch tester non invasivi. Tier rating Uptime Institute e integrazione DCIM. Antincendio data center
Capannoni con sprinkler ESFR (Early Suppression Fast Response) e ad alta espansione. Pompe di grandi dimensioni (oltre 10.000 l/min) che richiedono linee di prova DN 250–300 e flussometri ad ampio range con elevata ripetibilità. Sviluppatori internazionali (Prologis, GLP, Segro, P3, Panattoni) e operatori 3PL. Magazzini ESFR
Stabilimenti API, sintesi farmaceutiche, raffinerie, depositi GPL e prodotti petroliferi classificati Seveso (D.Lgs. 105/2015). Reti antincendio articolate con idranti, sprinkler, schiuma, water spray. Esigenza di tracciabilità completa dei test per audit di authority (CTR, ARPA, VVF). Petrolchimico
Multiutility, società in-house, AATO. Verifiche periodiche idranti pubblici secondo DVGW W 405, DIN 14462 e linee guida AII per la rete antincendio comunale. Misura di portata + torbidità su acqua potabile conforme alla direttiva UE 2020/2184. Acquedotti
VVF aziendali ex art. 24 D.Lgs. 81/2008 in siti a rischio incidente rilevante (Seveso), aeroporti (ENAC), porti, raffinerie. Verifica periodica idranti, prove naspi, addestramento operatori, mappatura prestazionale rete. Integrazione con SGS Seveso. VVF aziendali
Tecnici manutentori abilitati UNI 9994-1 e installatori UNI 11224. Set portatili per ispezioni multi-cantiere, certificati di calibrazione tracciabili per refertazione, formazione operatori, refertazione digitale via app integrabile con gestionali aziendali. Manutentori antincendio
Ospedali, RSA, alberghi, centri commerciali. Conformità CPI (DPR 151/2011) e UNI EN 12845, gestione idranti UNI 10779 H, naspi UNI EN 671. Manutenzione programmata UNI 9994 per il rinnovo annuale del CPI.
Il settore della misura di portata antincendio sta attraversando una transizione tecnologica e normativa significativa, guidata da cinque vettori convergenti: convergenza dei capitolati assicurativi internazionali, integrazione BMS/DCIM, pressione ESG sul consumo idrico dei test, evoluzione del Codice di Prevenzione Incendi italiano e digitalizzazione della refertazione. Sintetizziamo le tendenze in atto al maggio 2026.
Le multinazionali industriali con stabilimenti distribuiti in più paesi e assicurati con compagnie HPR diverse (FM Global negli USA, VdS in DE, LPCB in UK) stanno standardizzando il capitolato corporate sul massimo comune divisore delle certificazioni — cioè uno strumento che le abbia tutte e tre. La conseguenza pratica è che il Turbo-Lux 3 di Mecon, unico misuratore a orifizio con tripla certificazione FM PR455022 + LPCB 1385a + VdS G 415006, è diventato lo standard de facto nei capitolati di gruppi automotive, farmaceutici, food & beverage e logistici globali con presenza in Italia. Il TCO a livello corporate del Turbo-Lux 3 è inferiore a quello di soluzioni mono-certificazione anche se il prezzo unitario è leggermente superiore, grazie a riduzione SKU, scorte, formazione e tarature.
Nei progetti enterprise (data center hyperscale, stabilimenti FM Global, hyperscale logistici, infrastrutture critiche) la configurazione standard del locale pompa prevede il Turbo-Lux 3 sulla linea di prova fissa per la certificazione del test annuale UNI EN 12845 + il MAG-FLUX MID elettromagnetico sulla mandata principale per monitoraggio continuo via BMS/DCIM. I due strumenti sono complementari, non sostitutivi: l'orifizio risponde all'audit assicurativo, il MID alimenta il cruscotto di gestione operativa. La verifica incrociata tra i due valori durante il test annuale è anche argomento di manutenzione predittiva — una deriva progressiva è segnale di intervento.
L'adozione di sistemi automatici di churn test (test settimanale di avviamento pompa) cresce nei contesti dove il consumo idrico dei test diventa visibile in reporting di sostenibilità: data center con metrica WUE (Water Usage Effectiveness), magazzini hyperscale logistici con certificazione BREEAM o LEED, stabilimenti in aree a stress idrico, gruppi con obiettivi di abbattimento dei consumi tecnologici. Una pompa antincendio da 5.000 l/min testata 1 minuto a settimana consuma circa 260 m³/anno — su un campus con 4 pompe il cumulato supera 1.000 m³ ed è eliminabile con il FACTS che ricircola l'acqua direttamente in riserva. La presentazione del FACTS a INTERSCHUTZ 2026 di Hannover (giugno 2026) ha codificato questa soluzione come standard di riferimento europeo.
Il Codice di Prevenzione Incendi italiano (D.M. 03/08/2015 e successive modificazioni) ha modificato l'approccio progettuale degli impianti introducendo la prestazione di sicurezza basata sui livelli di rischio (RVita, RBeni, RAmbiente). Per il dimensionamento degli impianti sprinkler nei capannoni logistici hyperscale l'approccio prestazionale ha portato a un dimensionamento spesso più stringente, ma non ha modificato le norme di prova della pompa: la UNI EN 12845 resta il riferimento per la verifica annuale, e la dotazione strumentale richiesta è la stessa. La novità è normativa: la classificazione di rischio incide sul dimensionamento idraulico, non sui requisiti di misura.
Le società di manutenzione antincendio UNI 9994 strutturate stanno passando dalla refertazione cartacea ai sistemi digitali con app dedicate, georeferenziazione GPS, generazione automatica del PDF firmato digitalmente, esportazione CSV verso gestionali aziendali (IBM Maximo, SAP PM, IFS, Mainsim, Smartfix). L'app Mecon per il MAG-FLUX HTL e per il WHX è parte di questa transizione. Per le multiutility con flotte di oltre 10.000 idranti la digitalizzazione è prerequisito per la sostenibilità economica delle campagne di verifica annuali.
Rapporto diretto con Mecon GmbH (Kerpen, Germania) per quotazioni, configurazioni speciali, certificati di calibrazione tracciabili DAkkS e supporto post-vendita. Niente passaggi di intermediazione su tempi di consegna e ricambi.

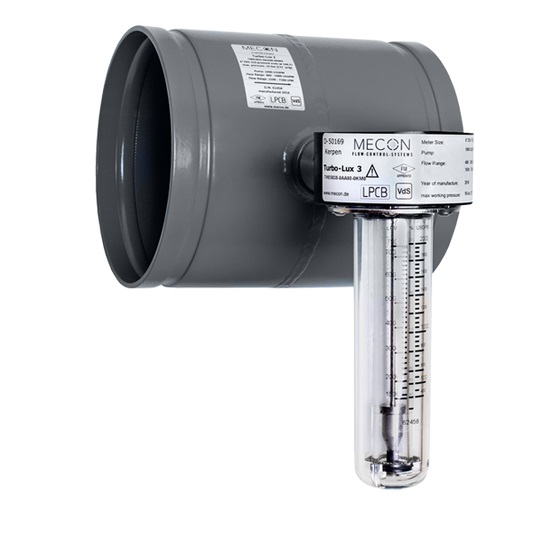

Il Turbo-Lux 3 è l'unico misuratore a orifizio al mondo con le tre approvazioni internazionali contemporanee: FM PR455022 + LPCB 1385a + VdS G 415006. Una sola soluzione per gruppi industriali con stabilimenti in più paesi e capitolati assicurativi diversi.
Supportiamo progettisti e manutentori sulla scelta dello strumento corretto in base a UNI EN 12845, UNI 10779, UNI 9994, UNI 11224, NFPA 20/25, FM Global Data Sheet 3-2, VdS CEA 4001, DIN 14462. Non ti vendiamo un misuratore generico, ti aiutiamo a soddisfare il tuo specifico capitolato.
Oltre alla gamma antincendio, distribuiamo Mecon anche per misura di portata elettromagnetica industriale, fanghi, acque reflue. Un unico interlocutore tecnico per impianti che combinano sicurezza e processo.
Inviaci la tua richiesta — diametro nominale, portata di progetto, certificazione richiesta (FM, LPCB, VdS o nessuna), tipologia di installazione (flangia o scanalata). Ti rispondiamo con la configurazione consigliata, i tempi di consegna e una quotazione tecnica.
Acronimi e termini ricorrenti nella misura di portata per impianti antincendio.
| Churn test | Test settimanale di avviamento della pompa antincendio (UNI EN 12845 §20.2.4) — può essere manuale o automatico (FACTS) con ricircolo in riserva |
|---|---|
| CPI | Certificato di Prevenzione Incendi (DPR 151/2011) — autorizzazione rilasciata dai Vigili del Fuoco |
| DAkkS | Deutsche Akkreditierungsstelle — ente tedesco di accreditamento dei laboratori di taratura (equivalente di ACCREDIA in Italia) |
| DN | Diametro Nominale — designazione del diametro di tubazioni e flange (es. DN 100 = 4") |
| DCIM | Data Center Infrastructure Management — sistema di gestione integrata di un data center |
| DVGW W 405 | Linea guida tedesca per l'erogazione di acqua antincendio dalla rete pubblica di acqua potabile |
| ESFR | Early Suppression Fast Response — sprinkler ad alta sensibilità termica per soppressione precoce, tipici di magazzini hyperscale |
| FACTS | Fully Automatic Churn Testing System — sistema Mecon per churn test automatico con ricircolo, presentato a INTERSCHUTZ 2026 |
| FM Approved | Certificazione di FM Approvals (FM Global) per componenti antincendio — richiesta da capitolato FM Global Data Sheet 3-2 |
| HPR | Highly Protected Risk — categoria di rischio assicurativo con requisiti antincendio elevati (FM Global, AIG IH&S, Allianz GCS) |
| HTL | Hydrant Testing Line / Device — dispositivo per la prova prestazionale degli idranti (modello Mecon MAG-FLUX HTL) |
| LPCB | Loss Prevention Certification Board (BRE Global, UK) — ente di certificazione antincendio britannico |
| MID | Misuratore Induttivo (elettromagnetico) — flussometro basato sulla legge di Faraday per liquidi conduttivi |
| NFPA | National Fire Protection Association (USA) — ente normatore di riferimento per impianti antincendio negli Stati Uniti |
| NPSH | Net Positive Suction Head — carico netto positivo all'aspirazione di una pompa, parametro critico per evitare cavitazione |
| OS&Y | Outside Screw and Yoke — valvola a saracinesca con asta esterna, comunemente usata su reti sprinkler |
| PN | Pressione Nominale — classe di pressione di flange e tubazioni (es. PN 16 = 16 bar) |
| RTI | Response Time Index — parametro di sensibilità termica di uno sprinkler |
| Seveso | Stabilimento a rischio incidente rilevante (D.Lgs. 105/2015) — soggetto a regime speciale di prevenzione |
| SGS | Sistema di Gestione della Sicurezza — documento di gestione integrata per siti Seveso |
| SII | Servizio Idrico Integrato — gestione integrata di acquedotti, fognature, depurazione |
| Turbo-Lux | Famiglia di flussometri a orifizio Mecon per test pompa antincendio (modelli 1, 2, 3) |
| TRVB 128S | Technische Richtlinien Vorbeugender Brandschutz — regolamento tecnico austriaco di prevenzione incendi per naspi |
| VdS | VdS Schadenverhütung (Germania) — ente di certificazione antincendio tedesco controllato dall'associazione assicuratori GDV |
| VVF | Vigili del Fuoco — italiani territoriali (Corpo Nazionale) o aziendali (squadre interne ex art. 24 D.Lgs. 81/2008) |
| WUE | Water Usage Effectiveness — metrica di efficienza idrica di un data center (m³ consumati per kWh IT) |
Un misuratore di portata antincendio è uno strumento tarato che misura il volume di acqua erogato in unità di tempo (l/min o USgpm) durante la prova di un impianto di estinzione fisso: test della pompa sprinkler, verifica di idranti, prova di naspi e manichette, verifica di flow switch. Il misuratore è installato in modo fisso sulla linea di prova (per il test pompa) o utilizzato in forma portatile (per idranti e naspi). La sua precisione è regolata da norme tecniche (UNI EN 12845, NFPA 25) e da capitolati assicurativi internazionali (FM Global, LPCB, VdS). L'esecuzione delle prove con misuratore tarato è obbligata, non opzionale.
Dipende dal capitolato del committente e dall'assicuratore. Se il sito è assicurato FM Global o equivalente HPR, serve FM Approved (FM Global Data Sheet 3-2). Se il capitolato è UK, lavori in cantieri Lloyd's Register, oppure il committente è un gruppo del Commonwealth, serve LPCB. Se il sito è in Germania o il capitolato richiama VdS CEA 4001, serve VdS. In Italia non c'è obbligo normativo di una specifica certificazione tra queste tre per la conformità UNI EN 12845, ma molte multinazionali la richiedono in capitolato. Il Turbo-Lux 3 risolve l'ambiguità avendole tutte e tre (FM PR455022, LPCB 1385a, VdS G 415006).
La UNI EN 12845 al punto 20.3.3.4 richiede che ogni pompa antincendio sia provata annualmente per verificarne la curva caratteristica: prevalenza a bocca chiusa (portata 0%), portata nominale Qn con prevalenza nominale Hn (punto 100%), sovrapportata al 140% di Qn con prevalenza non inferiore al 70% di Hn. La misura della portata deve essere eseguita con un misuratore tarato installato sulla linea di prova (test line) di portata almeno pari al 100% della pompa. Il flussometro deve avere precisione adeguata e rapporto di taratura tracciabile. La NFPA 25 al capitolo 8 ha requisiti analoghi.
Dipende dall'applicazione. Il misuratore a orifizio (Turbo-Lux) è la scelta storica e l'unica certificata FM/LPCB/VdS: nessuna alimentazione, lettura locale diretta, manutenzione minima, ideale per linee di prova fisse. Il misuratore elettromagnetico (MAG-FLUX MID) ha precisione superiore (±0,5% vs ±2,5%), uscita 4-20 mA, totalizzatore, integrazione SCADA, ma richiede alimentazione e nessun MID al mondo ha certificazione FM per test pompa sprinkler. Per il test annuale UNI EN 12845 in siti FM Global la scelta è l'orifizio. Per linee di processo antincendio integrate in supervisione, MID. La configurazione doppia (orifizio per certificazione + MID per BMS) è la prassi enterprise. Approfondimento: orifizio vs MID.
Sì, il Turbo-Lux 3 nasce proprio con questa caratteristica come differenziale: dispone di attacchi scanalati (groove) da DN 50 a DN 300 e si integra in poche ore in reti sprinkler già montate, senza saldatura né flangiatura aggiuntiva. È l'unico misuratore di portata con omologazione VdS che offre la connessione scanalata. Per impianti con tubazioni a flangia restano disponibili le versioni Turbo-Lux 1 e 2 a flangia intermedia (wafer). I couplings utilizzati devono essere standard groove (Victaulic e compatibili) e non devono ridurre il diametro interno della tubazione nella zona di tenuta.
No, e questo è un punto importante: nelle versioni precedenti della documentazione si trovano riferimenti generici a "liquidi e gas", ma nell'uso reale i Turbo-Lux per antincendio sono dimensionati e tarati esclusivamente per acqua. Le omologazioni FM/LPCB/VdS valgono per acqua di estinzione, con temperatura del fluido 4–50°C. Per misure di gas tecnici, aria o altri fluidi processo serve un misuratore di portata diverso, di altra famiglia (rotametri, termico-massici, MID per liquidi conduttivi).
La versione per analisi rete idrica potabile (società multiutility, gestori SII) misura portata, pressione, temperatura e torbidità in tempo reale, ed è certificata per contatto con acqua destinata al consumo umano secondo direttiva UE 2020/2184 e norma DVGW W 270. La versione per riserva idrica antincendio (manutentori, VVF aziendali) misura portata e pressione conformemente a W 405 e DIN 14462 ma senza i requisiti di acqua potabile, ed è quindi più economica. Entrambe refertano via app ed esportano report PDF georeferenziati.
Non è obbligatorio: la UNI EN 12845 al punto 20.2.4 richiede l'avviamento settimanale ma può essere eseguito manualmente. Un sistema automatico (FACTS) ha senso quando: il consumo idrico del test diventa significativo (siti con grande riserva o aree a stress idrico), la pompa è in posizione difficilmente accessibile, il test deve essere eseguito anche in assenza di personale presidiato (data center, modalità remote-hands), oppure l'azienda vuole tracciabilità completa e automatica del test ai fini audit FM Global, ISO 45001 o reporting ESG/WUE.
I prodotti Mecon hanno omologazioni VdS Schadenverhütung (Germania), FM Approval (USA) e LPCB BRE Global (UK), che sono le tre certificazioni internazionalmente riconosciute per impianti antincendio fissi. In Italia la conformità a UNI EN 12845 e UNI 10779 non richiede una specifica omologazione del flussometro tra queste tre, ma esse sono frequentemente richieste in capitolato di stabilimenti multinazionali, in audit FM Global e in progetti finanziati da assicuratori HPR. ICIM non rilascia approvazioni per misuratori di portata antincendio: gli enti di riferimento sono FM, LPCB e VdS.
Per le configurazioni standard (DN 50, 80, 100, 150, 200, 250, 300 con attacchi scanalati e portate da catalogo) Mecon mantiene scorta in fabbrica e i tempi di consegna sono tipicamente di 2–4 settimane. Per configurazioni speciali (range di portata particolari, certificato di taratura specifico, varianti dell'orifice plate antracite/rossa/inox, accessori di centraggio) i tempi possono salire a 6–8 settimane.
Sì. Mecon dispone di un banco di calibrazione interno accreditato e fornisce certificati di taratura tracciabili al sistema internazionale (DAkkS, equivalente al SIT italiano e accettato globalmente). Per i clienti italiani gestiamo anche le tarature periodiche di richiamo presso Mecon Germania, con servizio centralizzato di spedizione consolidata. Il certificato accompagna la documentazione del piano di manutenzione UNI 9994 e l'audit FM Global. Frequenza tipica di ricalibrazione: 5 anni (3 anni per stabilimenti con audit più stringenti).
Sì. Questa guida è curata dalla Redazione Tecnica MCA ed è aggiornata a maggio 2026. Le informazioni su prodotti, certificazioni, normative, prezzi e tempi di consegna sono allineate ai dati ufficiali Mecon (datasheet TURBO-LUX 3 / 26-02) e ai capitolati internazionali correnti. Le tendenze descritte nella sezione "Stato dell'arte 2026" tengono conto della presentazione del sistema FACTS a INTERSCHUTZ 2026 di Hannover (giugno 2026) e dell'evoluzione del Codice di Prevenzione Incendi italiano.
