Il sensore di livello capacitivo per liquidi viene utilizzato per il rilevamento del livello in silos, serbatoi e bunker. Può essere utilizzato per la misurazione di livello continua oppure come livellostato capacitivo (due limiti di misurazione), chiamato anche interruttore di livello capacitivo.
Questo strumento è generalmente utilizzato in tutti i settori industriali ed è in grado di misurare principalmente liquidi, ma talvolta anche solidi.
I vantaggi del misuratore di livello capacitivo sono:
- Altamente adatto per liquidi e solidi sfusi
- Non hanno parti in movimento
- Adatto a fluidi altamente corrosivi
Sensori di livello capacitivi
Di seguito l'elenco dei nostri sensori di livello capacitivi studiati appositamente per applicazioni con liquidi. Per i datasheet prego prendere contatti con mca@mcastrumenti.it. Sapremo trovare la soluzione giusta per te.
- Costruzione in acciaio inox 316
- Montaggio bullone o filettatura ( possibilità custom)
- Connessione elettrica: cavo
- Temperatura: -40...125°C
- Pressione max: 10 bar

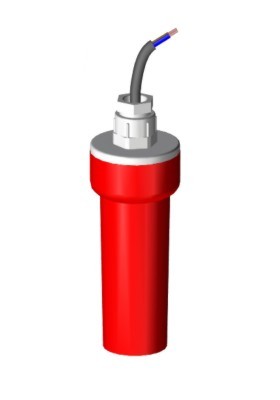

- Costruzione in PVC
- Collegamento al processo: sospeso tramite cavo (5 m)
- Connessione elettrica: cavo

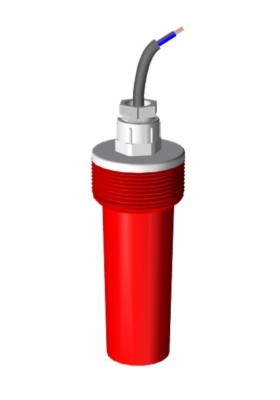

- Costruzione in PVC
- Attacco al processo: filettatura 1 "1/4 G
- Connessione elettrica: cavo

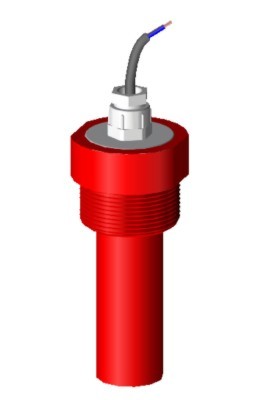

- Costruzione in PVC
- Attacco al processo: filettatura 1 "1/2 G
- Connessione elettrica: cavo

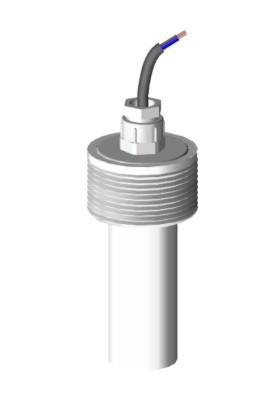

- Costruzione in PTFE
- Attacco al processo: filettatura 1 "1/2 G
- Connessione elettrica: cavo
- Per industria farmaceutica ed alimentare

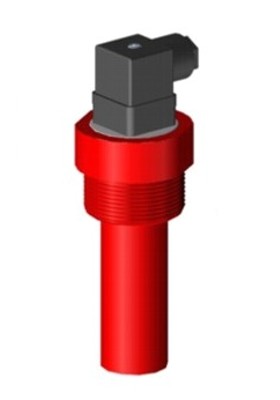

- Costruzione in PVC
- Attacco al processo: filettatura 1 "1/2 G
- Connessione elettrica: connettore DIN 43650

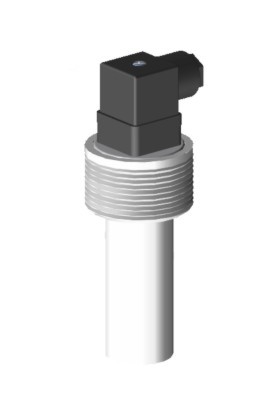

- Costruzione in PTFE
- Attacco al processo: filettatura 1 "1/2 G
- Connessione elettrica: connettore DIN 43650
- Per industria farmaceutica ed alimentare
Funzionamento sensori di livello capacitivi
I controlli di livello capacitivi funzionano secondo il principio base della variazione della capacità elettrica di un condensatore formato dal sensore, dalla parete del vaso e dal materiale dielettrico.
Il condensatore è formato due piastre conduttive separate l'una dall'altra da un dielettrico.
La capacità di archiviazione di un condensatore C, dipende direttamente dalle aree della piastra (A), dalla loro distanza (d) e dalla
costante dielettrica del materiale tra le piastre secondo l'equazione:
C = ЄA/d
Le sonde capacitive di livello vengono utilizzate in liquidi non conduttivi e con un'alta costante dielettrica (Є) e possono essere utilizzate per il monitoraggio continuo del livello come livellostati capacitivi.

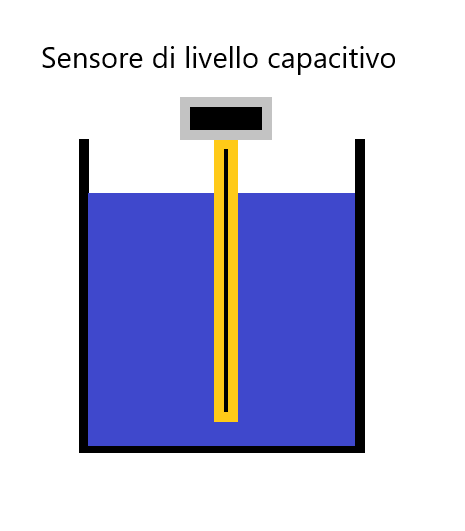

L'esempio in figura mostra un sensore di livello per liquidi che consiste in un'asta interna con un guscio esterno immersi nel liquido ove intendiamo misurare il livello.
La capacità della sonda è misurata tra l'asta interna e la calotta esterna con aiuto di una capacità che chiamiamo "ponte". Nella porzione di liquido, l'aria viene usata come dielettrico tra l'asta e il guscio esterno. Nella sezione immersa, il dielettrico è quello del liquido che provoca un grande cambiamento capacitivo come il livello di liquido quando cambia.
Se il serbatoio è in metallo, può fungere da guscio esterno.
Il cambiamento di capacità è direttamente proporzionale al livello del liquido. La costante dielettrica del liquido deve essere nota per questo tipo di misurazione.
La costante dielettrica del materiale di processo è l'aspetto più importante di questa misura di livello applicazione.
Va notato che la temperatura, il contenuto di umidità, l'umidità e la densità possono cambiare il costante dielettrica del materiale di processo. Questi fattori sono spesso presi in considerazione e corretti nel progettazione di sonde capacitive per la misurazione del livello.
Maggiore è la costante dielettrica del materiale di processo, la più semplice e affidabile sarebbe la misurazione del livello. I materiali con costanti dielettriche basse sono adatti per l'applicazione di misurazione del livello capacitiva.
Differenza tra controllo di livello capacitivo in continuo e puntuale
A differenza della sonda capacitiva in grado di effettuare una misurazione in modo continuo, il livellostato capacitivo, chiamato pure interruttore di livello capacitivo, è un controllo di livello puntuale che indica mediante contatto elettrico se in un determinato punto è presente o è assente il prodotto da rilevare.
