Sensori di livello a microimpulsi (GWR)
Guida tecnica completa al radar guidato per liquidi, schiuma, vapori e interfaccia
Guida tecnica completa al radar guidato per liquidi, schiuma, vapori e interfaccia
I sensori di livello a microimpulsi, chiamati anche radar guidati GWR (Guided Wave Radar), sono una delle tecnologie più affidabili per la misura continua del livello in serbatoi con schiuma, vapori, agitazione e condizioni di processo difficili.
A differenza del radar non a contatto, il segnale del sensore di livello radar guidato si propaga lungo una sonda. Questo rende la misura più stabile in molte applicazioni industriali dove ultrasuoni o radar liberi possono diventare meno affidabili.
In questa guida trovi una spiegazione chiara di cos'è un GWR, quando conviene scegliere un sensore a microimpulsi, quando invece è meglio valutare un radar non a contatto e quali dati servono per proporre la soluzione corretta.
📩 Richiedi supporto tecnico Scheda tecnica sensore di livello radar GWR

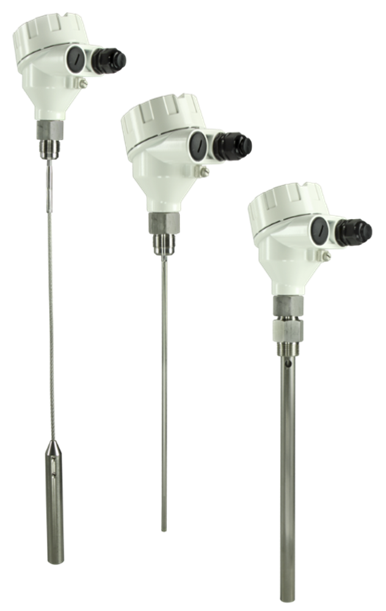

Un sensore di livello a microimpulsi è un trasmettitore di livello che utilizza impulsi elettromagnetici guidati lungo una sonda metallica. La tecnologia è nota anche come radar guidato GWR o TDR (Time Domain Reflectometry).
Quando il segnale incontra la superficie del prodotto, una parte dell'energia viene riflessa verso l'elettronica dello strumento. Misurando il tempo di ritorno dell'eco, il trasmettitore calcola il livello in modo continuo.
Questa tecnologia è particolarmente utile quando il processo presenta condizioni che rendono più critica la misura dall'alto senza contatto.
| Condizione applicativa | Indicazione tecnica |
|---|---|
| Liquidi con schiuma | Il radar guidato è spesso preferibile perché la sonda rende il segnale più stabile |
| Serbatoi agitati o con turbolenze | Il GWR è una delle prime tecnologie da valutare |
| Vapori o condensa | Il radar guidato è spesso più affidabile degli ultrasuoni |
| Misura di interfaccia tra due liquidi | Il GWR è una delle soluzioni più indicate |
| Misura completamente non intrusiva | Meglio valutare radar non a contatto |
Risposta breve: se l'applicazione è difficile e la sonda può essere installata nel serbatoio, il radar guidato GWR è spesso la scelta più robusta.
Un sensore radar a microimpulsi è quindi particolarmente adatto in ambito chimico, trattamento acque, cementifici, alimentare e in molti impianti dove il livello deve essere misurato in modo stabile e continuo.
In questi casi può essere più corretto valutare radar non a contatto, ultrasuoni oppure un semplice sistema ON/OFF.
Molti utenti cercano “sensori di livello radar” senza distinguere tra radar libero e radar guidato. In realtà si tratta di due famiglie diverse, con punti di forza differenti.
| Parametro | Radar guidato GWR | Radar non a contatto |
|---|---|---|
| Tipo di misura | Segnale guidato lungo sonda | Segnale libero dall'alto del serbatoio |
| Contatto con il prodotto | Sì | No |
| Schiuma / agitazione / vapori | Molto adatto in molte applicazioni difficili | Da valutare in funzione del processo |
| Misura di interfaccia | Spesso possibile | Non è la scelta tipica |
| Installazione | Richiede sonda idonea | Non intrusiva |
Nota tecnica importante: esistono versioni GWR dedicate ai liquidi e versioni dedicate ai solidi. La scelta corretta dipende dal modello, dal tipo di sonda, dalla geometria del serbatoio o del silo e dalle caratteristiche del prodotto, compresa la costante dielettrica.
Le soluzioni GWR proposte da MCA uniscono i vantaggi tipici del radar guidato a caratteristiche tecniche utili nelle applicazioni industriali più complesse.
| Parametro | Dato indicativo |
|---|---|
| Materiale misurabile | Liquidi e, in modelli dedicati, anche solidi |
| Costante dielettrica minima | 2.0 |
| Range di misura | 6 m o 20 m in funzione della versione |
| Accuratezza | ±5 mm oppure ±0,1% F.S., a seconda di quale valore sia maggiore |
| Ripetibilità | ±3 mm oppure ±0,05% F.S., a seconda di quale valore sia maggiore |
| Grado di protezione | IP67 |
Questi punti rendono il GWR di MCA particolarmente adatto per trattamento acque, chimico, cementifici, cartiere, acciaierie, raffinerie e altri impianti industriali.
La scelta della sonda è una parte decisiva del progetto, non un dettaglio secondario.
Una scelta errata della sonda può compromettere una tecnologia valida. Per questo il GWR va dimensionato in funzione di prodotto, altezza, attacco di processo e condizioni operative.
Per proporre il sensore di livello radar guidato più adatto è utile ricevere:
Più i dati applicativi sono precisi, più è possibile proporre una soluzione realmente affidabile e non solo teoricamente compatibile.
È un radar guidato GWR che utilizza una sonda per trasmettere il segnale e misurare il livello in modo continuo anche in condizioni difficili.
Quando nel serbatoio sono presenti schiuma, vapori, turbolenze, agitazione oppure quando è richiesta anche la misura di interfaccia.
Non in assoluto. Il GWR è spesso più stabile nelle applicazioni difficili, mentre il radar non a contatto è preferibile quando serve una misura completamente non intrusiva.
Sono usati soprattutto sui liquidi, ma in alcune configurazioni possono essere impiegati anche su solidi o applicazioni particolari. La scelta va verificata caso per caso.
Sì. Esistono versioni GWR dedicate ai liquidi e versioni dedicate ai solidi. La scelta corretta dipende dal modello, dalla sonda, dalla geometria del contenitore e dalle caratteristiche del materiale da misurare.
