In ogni applicazione con fluidi abrasivi il manicotto si usura. Non è un difetto: è la parte consumabile che protegge il corpo valvola. Il vero costo di manutenzione non è solo il ricambio, ma il tempo per sostituirlo.
Le serie con sistema QSV permettono di cambiare il manicotto in modo molto più rapido, senza smontare la valvola dal piping e senza attrezzi speciali complessi.
📩 Richiedi supporto tecnico Catalogo pdf

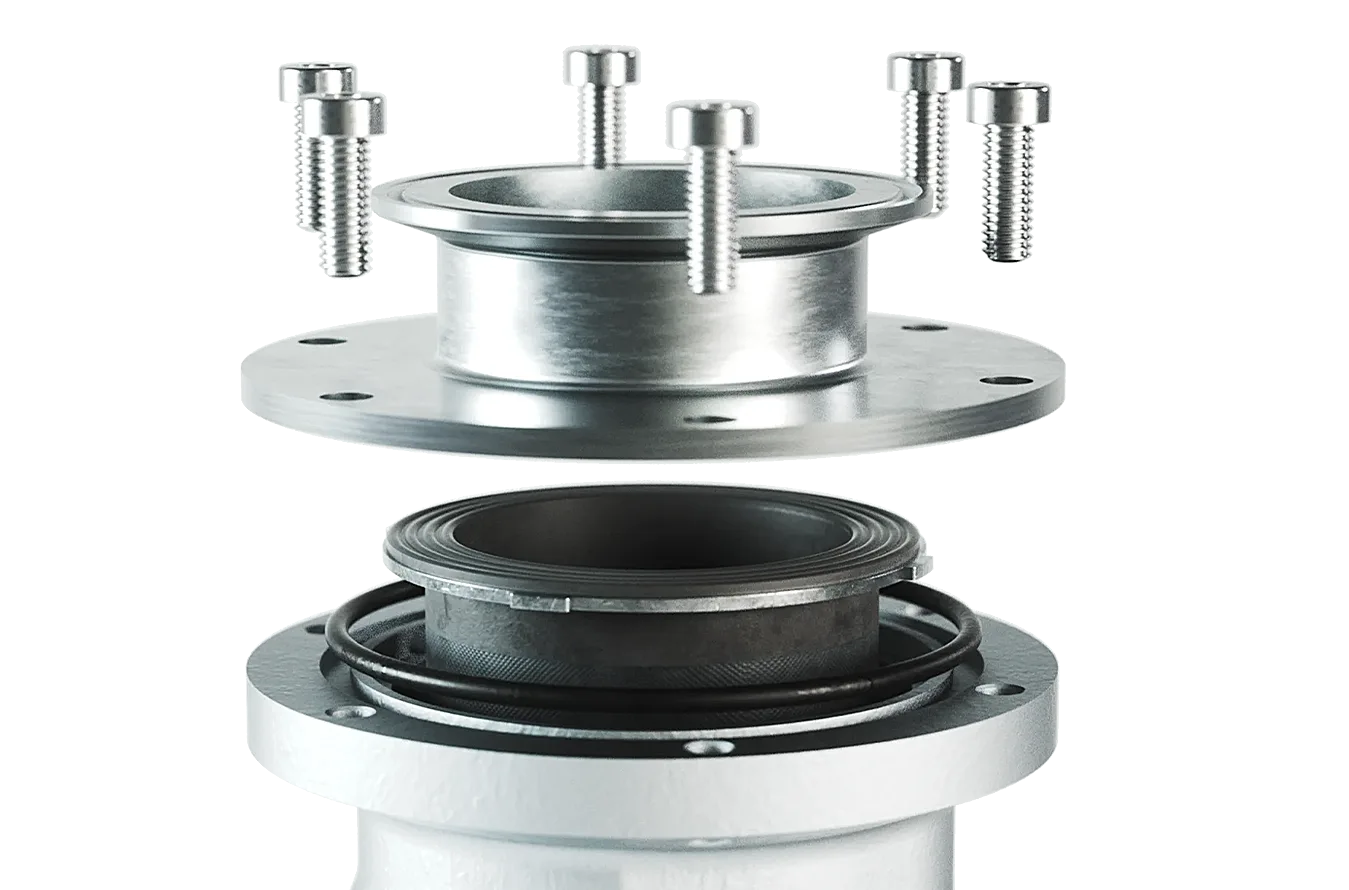

Il coperchio non usa una lunga filettatura tradizionale ma un sistema di bloccaggio rapido a baionetta. Il vano manicotto si apre con una rotazione breve, il manicotto si estrae, si inserisce il ricambio e si richiude. L'operazione avviene con la valvola montata sulla linea.
| Operazione | Sistema QSV (serie 40/41) | Sistema tradizionale (serie 50 o altre marche) |
|---|---|---|
| Attrezzi necessari | Nessuno | Attrezzo speciale di montaggio specifico per serie |
| Smontaggio dal piping | No — la valvola resta installata | Spesso necessario per accedere al fissaggio del manicotto |
| Tempo per valvola singola | < 2 minuti | 15–30 minuti |
| Personale richiesto | Operatore generico (con guanti da lavoro) | Tecnico manutentore con attrezzatura |
| Fermo impianto necessario | No (lavoro su una valvola alla volta) | Spesso sì per smontaggio |
| Risparmio su 20 valvole/anno | ≈ 40 minuti totali | ≈ 450–500 minuti (7–8 ore) |
| Differenza reale | Riduzione di circa 6–7 ore di manutenzione annua ogni 20 valvole | |
Il vantaggio emerge soprattutto quando la sostituzione del manicotto è frequente: linee con cemento, granulati abrasivi, polveri dure o applicazioni in cui il tempo di fermo ha un costo elevato. Con molte sostituzioni all'anno il maggior costo iniziale si ripaga velocemente in manutenzione e continuità produttiva.Il sistema QSV costa leggermente di più della serie 50 equivalente. Il break-even si raggiunge rapidamente quando il numero di sostituzioni manicotto per anno è ≥ 4-6 per valvola. Calcolo semplificato: con 10 valvole su un impianto, ciascuna con 6 sostituzioni/anno = 60 sostituzioni. Sistema tradizionale: 60 × 20 minuti = 1.200 minuti (20 ore) di manutenzione. Sistema QSV: 60 × 2 minuti = 120 minuti (2 ore). Il differenziale di 18 ore a costo di manutenzione industriale (50-80€/h) è 900-1.440 €/anno. Il sovraprezzo QSV viene ammortizzato in pochi mesi.
Indicaci quante valvole sono installate e quante sostituzioni manicotto fai in un anno: possiamo aiutarti a valutare il break-even.
📩 Contatta MCASì, le principali qualità di manicotto sono disponibili anche per le serie QSV, incluse varianti food-grade, chimiche e versioni per applicazioni ATEX.
È consigliato usare manicotti originali compatibili con il meccanismo di fissaggio della serie, per garantire tenuta e durata.
Il sistema QSV è pensato soprattutto per DN50 e oltre; nelle taglie piccole la sostituzione standard del manicotto è già relativamente rapida.
