Valvola a manicotto inox per farmaceutica e chimica

Verticale tecnica MCA

Valvola a manicotto inox per farmaceutica, chimica e food

Quando il processo richiede massima pulizia, materiali inox, integrazione su linee sanitarie e volume morto ridotto, le serie inox rappresentano la scelta più adatta del cluster valvole a manicotto.

Le configurazioni filettate e Tri-Clamp coprono chimica fine, pharma, beverage, food e impianti con lavaggi CIP/SIP.

📩 Richiedi supporto tecnico Catalogo pdf

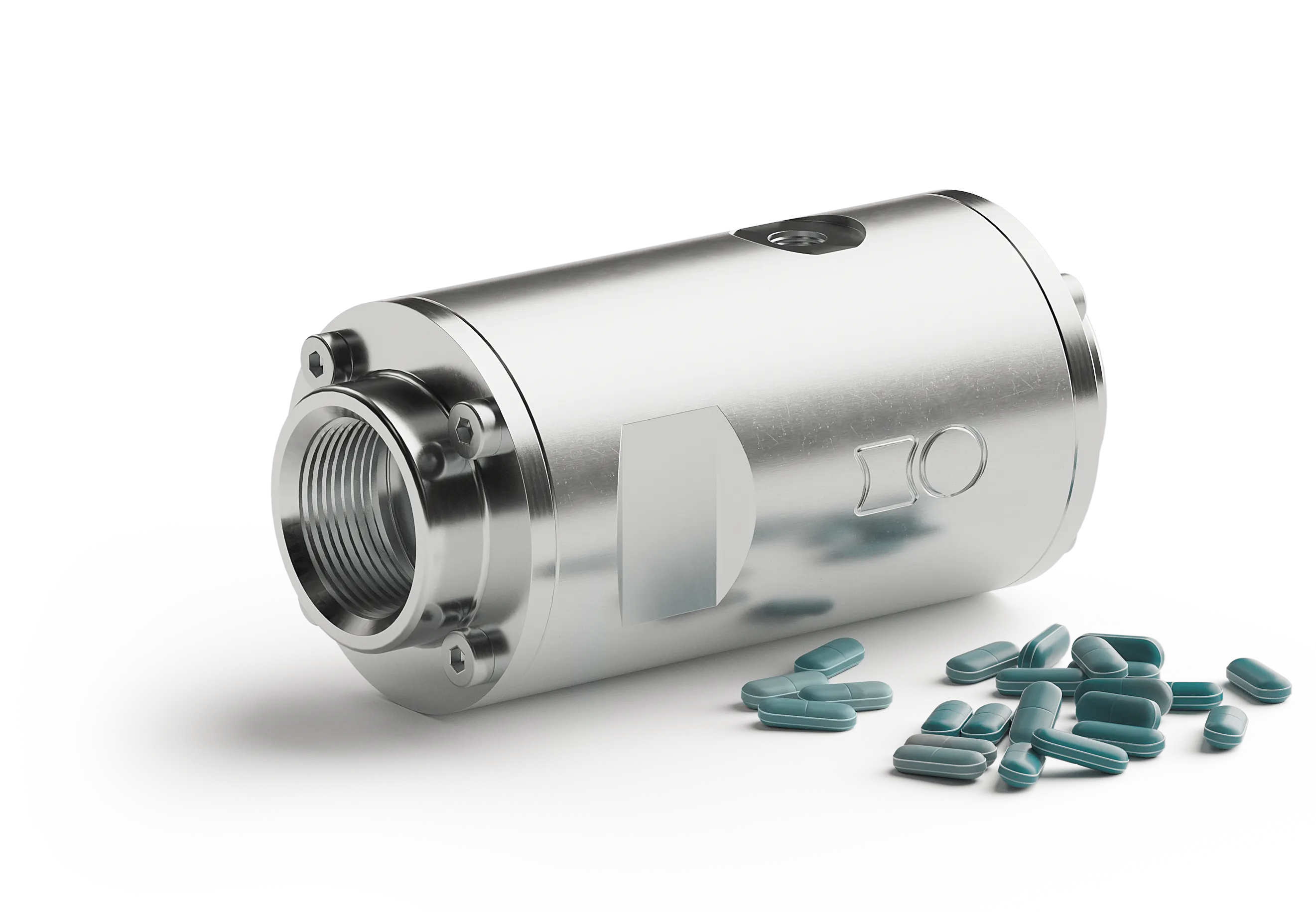

valvola a manicotto in inox per farmaceutica

Confronto Serie 70 e Serie 78

Parametro	Serie 70	Serie 78
Diametri nominali	DN10-DN50	DN15-DN50
Connessioni	Filettate G 3/8" - G 2"	Tri-Clamp 1/2" - 2"
Corpo	Inox 1.4435 / 1.4404	Inox 1.4435 / 1.4404
Manicotti consigliati	NR-LH, EPDM-LF, FPM	NR-LH, EPDM-LF, FPM
CIP/SIP	Sì	Sì, particolarmente indicata
Applicazione primaria	Chimica e pharma con piping filettato	Pharma, food, beverage, linee sanitarie

Vantaggi specifici per pharma e chimica

Corpo inox 1.4435: resistenza alla corrosione superiore al 316L standard per applicazioni con cloro, acidi organici, soluzioni di pulizia aggressive.
Zero contaminazione del processo: il fluido tocca solo il manicotto elastomerico — il corpo in inox non è mai a contatto con il prodotto. Nessuna cessione di ioni metallici al fluido.
Manicotto NR-LH chiaro: il colore chiaro permette la verifica visiva della pulizia del manicotto dopo il CIP — fondamentale nei processi validati FDA dove ogni residuo deve essere rilevabile.
ATEX disponibili: versioni per zone Ex su richiesta — rilevante per solventi infiammabili in chimica farmaceutica.

Hai una linea farmaceutica o chimica da configurare?

Possiamo aiutarti a scegliere tra versione filettata e Tri-Clamp, e tra NR-LH, EPDM-LF o FPM in base a fluido e lavaggi.

📩 Richiedi supporto tecnico

Domande frequenti

Le serie inox sono compatibili con i processi CIP?

Sì. Il manicotto EPDM-LF resiste alle soluzioni di pulizia standard (NaOH, acido nitrico, peracido acetico) fino a 120°C. Il corpo in inox 1.4435 è completamente resistente. Per CIP/SIP si consiglia di aprire la valvola (posizione NO — normalmente aperta) per permettere il lavaggio completo del manicotto.

Qual è la differenza tra manicotto NR-LH e EPDM-LF?

NR-LH: gomma naturale food-grade chiara — ottima elasticità e resistenza meccanica, ideale per polveri e prodotti solidi alimentari, max 70°C. EPDM-LF: etilene-propilene food-grade — superiore per temperature elevate (max 120°C) e per resistenza a soluzioni chimiche pulenti. Per CIP/SIP scegliere EPDM-LF.

La versione Tri-Clamp è indicata per linee sanitarie?

Sì, Le dimensioni Tri-Clamp seguono lo standard DIN 32676 serie A. Alcune dimensioni sono compatibili con ASME BPE (diffuso in USA e biotech): verificare caso per caso. Per applicazioni ASME BPE strict contattare MCA per la specifica esatta.
