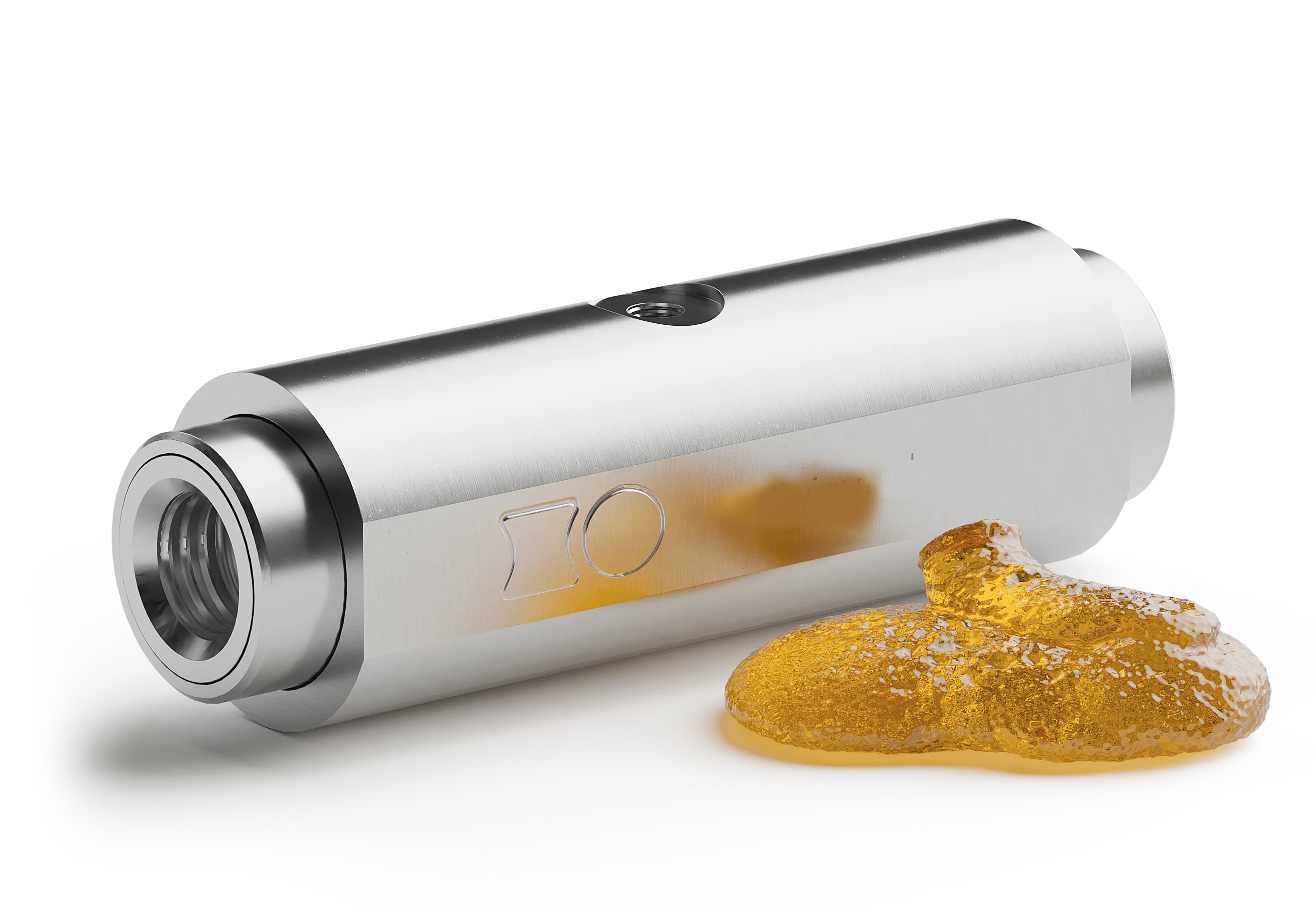

Valvola a manicotto DN6 per microdosaggio e applicazioni medicali

La Serie 60 DN6 è pensata per impianti di microdosaggio, apparecchiature medicali, analisi e sistemi in cui lo spazio disponibile è minimo ma servono materiali inox e chiusura rapida del fluido.

📩 Richiedi supporto tecnico Catalogo pdf

Specifiche tecniche Serie 60

Parametro	Serie 60
Diametro nominale	DN06
Connessione	G 1/4"
Corpo	Inox 1.4435 / 1.4404
Coperchio filettato	Inox 1.4435 / 1.4404
O-ring	NBR
Pressione di controllo	G 1/4"
Modalità installazione	Valvola completa o cartuccia integrata
Manicotti disponibili	NR, NR-LH, EPDM-LF, FPM
Applicazione primaria	Medicale, diagnostica, microdosaggio, laboratorio

La modalità cartuccia

La Serie 60 è unica perché può essere estratta dal suo corpo filettato standard e installata come cartuccia all'interno di un corpo valvola costruito dal cliente. Questo è particolarmente utile nella costruzione di macchine speciali, sistemi di analisi, apparecchiature medicali e diagnostiche dove la valvola deve integrarsi in un design personalizzato senza occupare lo spazio di una valvola completa con connessione filettata esterna. La cartuccia contiene: corpo inox, manicotto, cono di bloccaggio. Si inserisce nella sede lavorata dal costruttore della macchina e si blocca. L'attacco di controllo (G 1/4") rimane accessibile dall'esterno del blocco macchina.

Applicazioni tipiche

Diagnostica e analisi chimica: controllo del flusso di reagenti in analizzatori automatici. Il DN6 permette di gestire flussi molto piccoli con la precisione di una valvola ON/OFF istantanea.
Dispositivi medicali: erogazione di liquidi medicali, sistemi di infusione controllata, apparecchi per dialisi. Il corpo interamente in inox è sterilizzabile.
Dosaggio preciso in food: aggiunta di micro-ingredienti (aromi, additivi, vitamine) in linee di produzione food dove la quantità è nell'ordine di millilitri per ciclo.
Laboratori di ricerca: controllo di fluidi di processo in impianti pilota e sistemi sperimentali dove la scala è ridotta rispetto all'applicazione industriale.

Hai un progetto di microdosaggio o una macchina speciale?

Possiamo aiutarti a valutare se la Serie 60 standard o una configurazione a cartuccia è più adatta al layout della tua macchina.

📩 Contatta MCA

Domande frequenti

Esistono valvole a manicotto più piccole del DN6 standard?

Il DN6 è tra le taglie standard più piccole disponibili commercialmente in questa famiglia; sotto questa soglia si entra in soluzioni speciali o custom.

La Serie 60 è adatta per liquidi oltre che per gas?

Sì, può lavorare sia con liquidi che con gas, purché la pressione di controllo sia correttamente dimensionata rispetto alla pressione del fluido.

Come funziona la versione cartuccia?

La valvola può essere integrata come cartuccia in un corpo macchina personalizzato, mantenendo accessibile l'attacco di controllo dall'esterno.
