Valvola di sfioro per gas e aria compressa
Selezione tecnica per metano, GPL, aria compressa e gas non corrosivi
Applicazione specifica
Selezione tecnica per metano, GPL, aria compressa e gas non corrosivi
Una valvola di sfioro per gas protegge l’impianto quando la pressione supera il valore impostato, scaricando il fluido in eccesso in modo controllato.
Nelle applicazioni su gas e aria compressa, la scelta corretta non dipende solo dalla pressione: contano anche il tipo di fluido, la temperatura reale, il materiale del corpo, la connessione e la configurazione dell’impianto.
Questa pagina è dedicata solo alle applicazioni su gas, aria e gas non corrosivi. Per la panoramica generale su tutte le applicazioni, visita la pagina hub: valvola sfioratrice.
Una valvola di sfioro gas viene utilizzata quando è necessario proteggere una linea o un componente dalle sovrapressioni.
Le valvole di sfioro per gas sono normalmente selezionate per applicazioni su:
| Fluido | Idoneità tipica | Nota applicativa |
|---|---|---|
| Aria compressa | Ottima | Applicazione molto comune, soprattutto su linee e componenti standard |
| Metano | Ottima | Da verificare sempre pressione di intervento e materiale |
| Propano / Butano | Buona | Necessaria coerenza tra temperatura, pressione e materiale |
| Gas inerti | Ottima | Applicazione standard in molti impianti industriali |
| Gas corrosivi | Da verificare | In questi casi conviene valutare una configurazione dedicata |
Questa sezione è pensata per far convergere ricerca SEO, selezione tecnica e futuri collegamenti interni. Gli slot sono impostati sui modelli presenti nella brochure generale.
| Materiale | Acciaio inox |
| Temperatura | -60 a +225°C |
| Pressione | 0,2 – 20 bar |
| Fluido | Acqua, gas e vapore |
| Connessione | 3/8" – 2" (DN10 – DN50) |

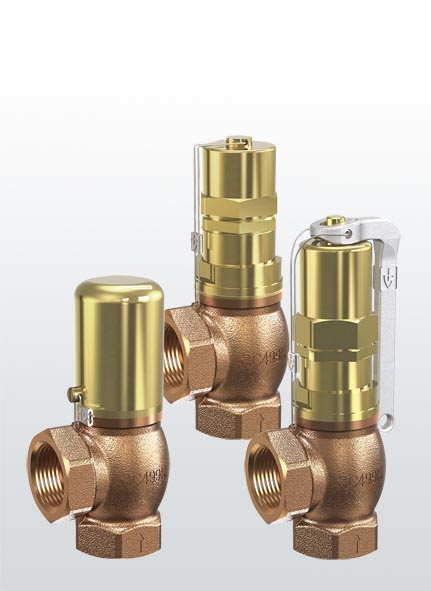

| Materiale | Bronzo |
| Temperatura | -60 a +225°C |
| Pressione | 0,2 – 20 bar |
| Fluido | Acqua, gas e vapore |
| Connessione | 3/8" – 2" (DN10 – DN50) |
| Materiale | Acciaio inox |
| Temperatura | -60 a +260°C |
| Pressione | 0,5 – 25 bar |
| Fluido | Acqua, gas e vapore |
| Connessione | 1/2" – 2" |

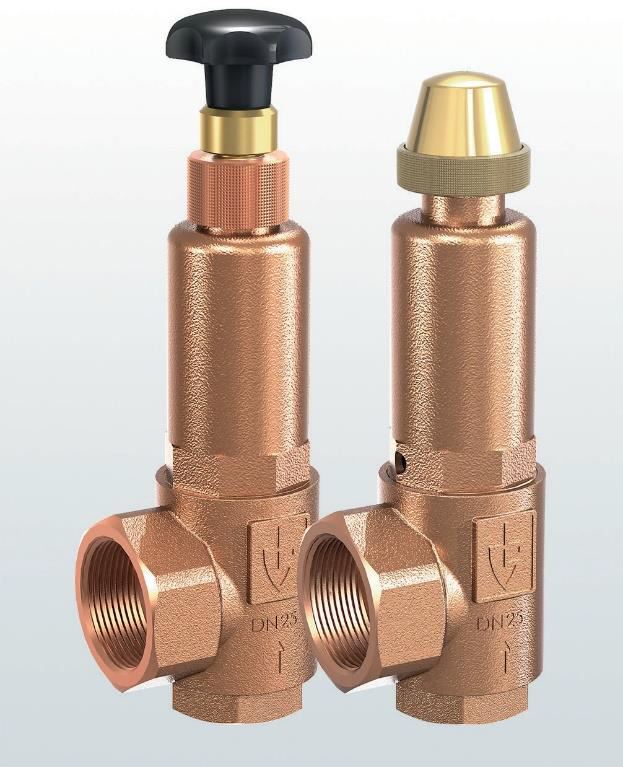

| Materiale | Bronzo |
| Temperatura | -60 a +260°C |
| Pressione | 0,5 – 25 bar |
| Fluido | Acqua, gas e vapore |
| Connessione | 1/2" – 2" |
| Materiale | Bronzo e ottone |
| Temperatura | -60 a +225°C |
| Pressione | 0,2 – 20 bar |
| Fluido | Acqua, gas e vapore |
| Connessione | 3/8" – 2" |
Metano, GPL, aria compressa o gas inerte non sono la stessa cosa: cambiano compatibilità e condizioni di esercizio.
La pressione di intervento e il range di lavoro definiscono il campo di taratura corretto.
La temperatura reale del gas influenza materiale, tenute e limiti della valvola.
Bronzo, ottone e inox rispondono in modo diverso a pressione, corrosione e durata nel tempo.
La connessione deve essere coerente con il piping esistente e con il DN richiesto.
Una linea aria compressa e una rampa gas hanno logiche di protezione diverse.
Principio MCA: nelle applicazioni gas il problema non è solo “aprire a una certa pressione”, ma farlo con il materiale e la configurazione corretti per il fluido reale.
| Configurazione | Campo tipico | Quando ha senso |
|---|---|---|
| Bronzo | Applicazioni standard su gas e aria | Quando serve un buon equilibrio tra robustezza, temperatura e costo |

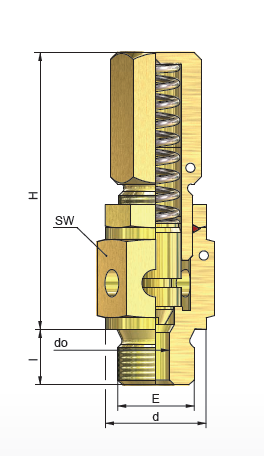

| Ottone | Pressioni anche elevate, T moderate | Molto adatto ad aria compressa e gas non corrosivi |
| Acciaio inox | Ambienti più severi o fluidi più impegnativi | Quando serve maggiore compatibilità chimica o resistenza alla corrosione |
| Materiale | Bronzo, ottone, acciaio inox |
| Temperatura | Da circa -60°C fino a +225°C, in funzione del modello |
| Pressione | Da 0,2 bar fino a campi elevati, a seconda della configurazione |
| Fluido | Acqua, gas, aria compressa e vapore nei modelli generalisti; qui focus su gas e aria |
| Connessione | Tipicamente filettata, da 3/8" a 2" — DN10 / DN50 |
| Criterio | Bronzo | Ottone | Acciaio inox |
|---|---|---|---|
| Uso tipico | Gas e aria in applicazioni standard | Gas non corrosivi e aria compressa | Ambienti più severi o fluidi più impegnativi |
| Punto forte | Equilibrio tecnico/economico | Buon campo pressione/costo | Alta resistenza chimica e corrosiva |
| Quando preferirlo | Applicazioni industriali correnti | Linee aria e gas standard | Applicazioni speciali o ambienti aggressivi |
Questa pagina è quella corretta se stai cercando una soluzione specifica per:
Se invece vuoi confrontare tutte le applicazioni della valvola sfioratrice, incluse acqua e vapore, il riferimento principale resta la pagina hub: valvola sfioratrice.
La logica di funzionamento è simile, ma la pagina applicativa per gas è focalizzata solo su aria, metano, GPL e gas non corrosivi, quindi con criteri di scelta specifici per questi fluidi.
Sì, in molti casi sì, purché materiale, campo di pressione, temperatura e compatibilità con l’impianto siano corretti.
Quando serve una soluzione per gas o aria compressa con pressioni anche elevate e temperatura contenuta, in applicazioni standard non corrosive.
Quando il contesto è più severo dal punto di vista chimico o ambientale, oppure quando serve una compatibilità più ampia rispetto ai materiali standard.
Tipicamente metano, butano, propano, aria compressa e gas non corrosivi. Per fluidi aggressivi o speciali è necessario verificare materiale e compatibilità.
MCA supporta la selezione di valvole di sfioro per gas e aria compressa in base a fluido, pressione, temperatura, materiale e connessione, aiutando a identificare la configurazione più coerente con il tuo impianto.
