Valvola rompivuoto per vapore
Per scambiatori di calore: prevenzione di stalling, water hammer inverso e ristagno condensa
MCA Strumentazione Industriale
Per scambiatori di calore: prevenzione di stalling, water hammer inverso e ristagno condensa
Guida applicativa per impianti a vapore
La valvola rompivuoto per vapore protegge gli scambiatori di calore dal vuoto che si forma quando il vapore condensa più velocemente di quanto possa essere reintegrato. È una protezione che non sostituisce lo scaricatore di condensa: lavora in tempi e condizioni diverse, attivandosi nei transitori di fermata e nei carichi parziali, quando la pressione del vapore crolla e il condensato non riesce più a drenare.
Nel circuito vapore-condensato il vuoto da condensazione è il meccanismo che genera due dei problemi più costosi degli impianti a vapore: lo stalling dello scambiatore e il water hammer inverso. Capire come si forma il vuoto e come il rompivuoto lo neutralizza è il presupposto per scegliere il modello corretto e installarlo nel punto giusto.
Trovi sotto la spiegazione del meccanismo del vuoto da condensazione, le definizioni operative di stalling e water hammer inverso, l'integrazione con scaricatori di condensa e i criteri di selezione. Per il principio generale del rompivuoto vai alla guida principale.
Il meccanismo che rende il rompivuoto necessario sugli scambiatori a vapore è una conseguenza diretta della termodinamica del cambiamento di fase. Il vapore d'acqua a pressione atmosferica occupa un volume circa 1700 volte superiore a quello dell'acqua liquida che lo genera. Quando un kg di vapore saturo a 100 °C condensa, passa da circa 1,7 m³ a meno di 1 litro. Questa contrazione di volume è la causa del vuoto: se il volume occupato dal fluido si riduce di tre ordini di grandezza ma il volume del contenitore resta costante, all'interno dello scambiatore si forma una depressione.
La velocità con cui il vuoto si forma dipende dalla velocità di condensazione, che a sua volta dipende dal salto termico tra vapore e fluido secondario. Negli scambiatori normali, alla fermata dell'impianto, il vuoto può raggiungere -200/-400 mbar in pochi secondi, perché il vapore residuo nel mantello continua a condensare contro le pareti ancora fredde dei tubi. Senza un rompivuoto, lo scambiatore resta in depressione finché qualcosa non rompe il vuoto: tipicamente il rientro di condensato dal ritorno (water hammer inverso) o l'apertura di un componente non progettato per il vuoto.
Lo stesso meccanismo si verifica in condizioni meno drammatiche durante il normale esercizio: a basso carico, con valvola di controllo modulante in chiusura, la pressione del vapore nel mantello si riduce e la condensazione continua a un ritmo che il vapore in ingresso non basta a compensare. Il risultato è una depressione progressiva che peggiora il drenaggio del condensato anche prima che si arrivi a un vuoto vero e proprio.
Lo stalling è la condizione in cui la pressione del vapore nello scambiatore diventa uguale o inferiore alla contropressione del ritorno condensa. Quando questo accade, lo scaricatore di condensa non ha più la pressione differenziale necessaria per spingere il condensato verso il ritorno, e il condensato comincia a ristagnare nel mantello dello scambiatore. È una condizione operativa, non un guasto: si verifica fisiologicamente in tutti gli scambiatori a carico parziale che lavorano con valvola di controllo modulante.
Il legame tra stalling e vuoto è diretto. Senza rompivuoto, quando la pressione vapore scende verso lo zero relativo, il vapore residuo continua a condensare e crea depressione: a quel punto la pressione differenziale ai capi dello scaricatore diventa negativa, e non solo il condensato non drena, ma può addirittura essere richiamato dal ritorno verso lo scambiatore. Lo scambiatore si riempie di condensato, lo scambio termico diventa irregolare, il fluido secondario riceve calore in modo discontinuo e l'utenza percepisce instabilità.
Con rompivuoto correttamente installato, quando la pressione interna scende sotto la soglia di taratura (-6 mbar per il modello 1940) la valvola apre e ammette aria atmosferica. La pressione interna torna circa a zero relativo, lo scaricatore recupera il differenziale rispetto al ritorno e il condensato può drenare per gravità. Il rompivuoto non elimina la causa dello stalling (quella è la modulazione della valvola di controllo), ma elimina la condizione di vuoto che lo aggrava e permette al sistema di drenare.
Il water hammer inverso è una variante particolarmente distruttiva del colpo d'ariete classico. Nel water hammer "diretto" il problema è la chiusura rapida di una valvola che blocca un flusso di liquido in movimento. Nel water hammer inverso il problema è opposto: è il collasso di bolle di vapore intrappolate dentro una zona di condensato, e accade negli scambiatori in condizioni di vuoto da condensazione.
Il meccanismo è il seguente. Lo scambiatore va in stalling, il condensato ristagna nel mantello e si crea un'interfaccia tra zone di condensato e zone dove resta vapore residuo. La depressione richiama altro condensato dal ritorno verso lo scambiatore. Quando il condensato freddo entra in contatto con il vapore residuo nelle zone calde, il vapore condensa istantaneamente creando un vuoto locale che il condensato circostante riempie a velocità altissima. L'urto del condensato contro le pareti tubiere genera onde di pressione che possono raggiungere centinaia di bar, danneggiando giunti, saldature, valvole e lo scambiatore stesso.
Il rompivuoto previene questo scenario interrompendo la catena alla fonte: se la depressione non si forma, il condensato non viene richiamato, le interfacce vapore-condensato non si creano e il water hammer inverso non ha le condizioni per manifestarsi. È una protezione passiva, sempre attiva, che non richiede manutenzione attiva ma deve essere correttamente dimensionata e installata.
Colpi metallici sordi che vengono dallo scambiatore alla fermata o al cambio di carico, vibrazioni delle tubazioni di ritorno, perdite ricorrenti su giunti e flange, rotture di tubi interni allo scambiatore. Spesso confuso con problemi dello scaricatore.
Il classico è generato da una variazione brusca di velocità del fluido (chiusura valvola). L'inverso è generato dal collasso di bolle di vapore in condensato. Sono due fenomeni diversi che richiedono soluzioni diverse: per il primo serve gestire la dinamica del fluido, per il secondo serve eliminare il vuoto.
Il rompivuoto non sostituisce lo scaricatore di condensa, e viceversa. Sono due componenti che lavorano in tempi diversi, su fenomeni diversi, e in un impianto vapore corretto sono entrambi presenti.
Lo scaricatore di condensa è il componente attivo durante il normale esercizio: drena continuamente il condensato che si forma sulle pareti dei tubi e lo invia al ritorno. Lavora con la pressione differenziale tra mantello dello scambiatore e linea di ritorno. È dimensionato per la portata di condensato a regime e per la pressione di esercizio.
Il rompivuoto è il componente attivo nei transitori critici: fermate, ripartenze, carichi parziali estremi. Lavora quando la pressione del vapore non è più sufficiente per far funzionare lo scaricatore. Non drena condensato (non è una valvola di scarico): ammette aria per equilibrare la pressione e permettere allo scaricatore di tornare a drenare.
| Componente | Quando lavora | Cosa fa | Dimensionamento su |
|---|---|---|---|
| Scaricatore di condensa | Esercizio normale | Drena il condensato verso il ritorno | Portata condensato e pressione differenziale |
| Valvola rompivuoto | Transitori e bassi carichi | Ammette aria per rompere il vuoto da condensazione | Volume scambiatore e velocità di condensazione |
L'errore frequente è considerarli alternativi: "ho lo scaricatore, non mi serve il rompivuoto" o "il rompivuoto risolve i problemi dello scaricatore". Entrambe le affermazioni sono sbagliate. Lo scaricatore non drena se c'è vuoto a monte. Il rompivuoto non drena nulla, ma rende possibile il drenaggio dello scaricatore. Per la guida tecnica completa al circuito vapore-condensato vedi la pagina dedicata.

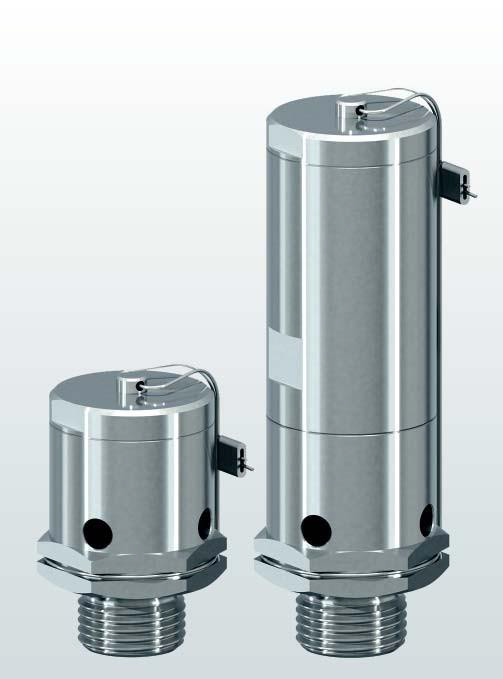

Per gli scambiatori di calore a vapore la scelta standard è il modello MCA 1940 in inox 316L con apertura fissa a -6 mbar. Tre motivi: l'inox 316L resiste al condensato e ai vapori acidi che possono formarsi nei circuiti vapore industriali; la soglia fissa a -6 mbar fa intervenire la valvola al primo accenno di depressione, prima che si crei stalling; la temperatura massima di 225 °C copre la maggior parte dei vapori saturi industriali.
Il modello regolabile 1945 sugli scambiatori a vapore ha senso solo in casi specifici: scambiatori che lavorano stabilmente in vuoto operativo (bassa pressione, alta efficienza), recuperi di calore su vapore esausto, applicazioni di evaporazione sotto vuoto. In questi casi un fisso a -6 mbar aprirebbe in continuo durante l'esercizio normale.
| Applicazione | Modello consigliato | Motivo |
|---|---|---|
| Scambiatori a vapore con valvola modulante | 1940 inox | Apertura immediata previene stalling nei transitori |
| Batterie di riscaldamento centralizzate | 1940 inox | Protezione base per fermate giornaliere e cicli on/off |
| Impianti con fermate frequenti | 1940 inox | Cicli termici moltiplicano i transitori critici |
| Evaporatori sotto vuoto | 1945 regolabile | Set-point sotto la pressione di processo |
| Recuperi su vapore esausto | 1945 regolabile | Soglia personalizzata per pressione di esercizio bassa |
L'installazione sugli scambiatori segue le regole generali del rompivuoto, ma ha alcune specifiche dettate dalla geometria del circuito vapore-condensato. Il punto chiave è che la valvola deve vedere il vuoto dove si forma davvero, cioè nel mantello dello scambiatore, non nel ritorno condensato.
La valvola va sul mantello (lato vapore) dello scambiatore, non sul ritorno condensa. Il vuoto da condensazione si forma dove il vapore condensa.
Sul mantello, il punto di installazione corretto è quello più alto: lì si concentrano i gas non condensabili e l'aria che entra può espandersi senza ostacoli.
Posizione verticale obbligatoria. L'otturatore lavora con la gravità: una valvola inclinata può non aprire al momento giusto.
Lo sfiato deve comunicare con l'atmosfera. Mai inserire intercettazioni o ritegni che possano isolare la valvola dall'aria esterna.
Se lo scambiatore va in stalling cronico, il rompivuoto aiuta ma non risolve. Va verificato dimensionamento e tipologia dello scaricatore di condensa.
Su scambiatori outdoor, lo sfiato del rompivuoto va protetto dall'acqua piovana che può entrare e bloccare l'otturatore.
I tre errori più frequenti nei circuiti vapore con problemi di stalling o water hammer hanno tutti la stessa origine: leggere il rompivuoto come componente isolato invece che come parte di un circuito.
Il rompivuoto non drena condensato. Se lo scaricatore è sottodimensionato o sbagliato, aggiungere un rompivuoto non risolve il problema di drenaggio.
In scambiatori con valvola di controllo modulante, lo scaricatore lavora male nei transitori se non c'è rompivuoto a evitare la depressione.
Il rompivuoto sul ritorno condensa non serve a niente. Il vuoto si forma nel mantello dello scambiatore, dove il vapore condensa.
Inviaci tipo di utenza, pressione vapore, valvola di controllo, scaricatore installato, ritorno condensa e sintomi osservati. Possiamo aiutarti a capire se il problema si risolve con un rompivuoto, con la revisione dello scaricatore o con un intervento sul layout del circuito.
Il vapore d'acqua a pressione atmosferica occupa un volume circa 1700 volte superiore a quello dell'acqua liquida. Quando il vapore condensa rapidamente in uno scambiatore alla fermata o a basso carico, il volume si riduce drasticamente e si forma una depressione che può scendere a -200/-400 mbar in pochi secondi.
È la condizione in cui la pressione del vapore nello scambiatore diventa uguale o inferiore alla contropressione del ritorno condensa. In queste condizioni il condensato non drena, ristagna nel mantello e crea le condizioni per il water hammer inverso.
È un colpo d'ariete generato dal collasso di bolle di vapore in zone di condensato accumulato. Il vuoto da condensazione richiama il condensato verso le zone calde, dove il contatto con il vapore residuo provoca implosione delle bolle e onde di pressione che danneggiano scambiatore e tubazioni.
Apre quando la depressione interna raggiunge la soglia di taratura e ammette aria atmosferica nel mantello. Equilibra la pressione, permette al condensato di drenare per gravità attraverso lo scaricatore e impedisce la formazione delle condizioni di stalling e water hammer.
No. Lo scaricatore drena il condensato durante l'esercizio normale. Il rompivuoto interviene nei transitori di fermata e nei carichi parziali, quando la pressione del vapore non basta più a spingere il condensato. In un impianto vapore corretto entrambi sono presenti.
Per la maggior parte degli scambiatori a vapore standard la scelta è il 1940 fisso a -6 mbar, che apre al primo accenno di vuoto. Il 1945 regolabile ha senso solo per evaporatori sotto vuoto, recuperi su vapore esausto o applicazioni con pressione di esercizio bassa.
Sul mantello (lato vapore), nel punto più alto dello scambiatore, in posizione verticale e senza valvole a valle che possano isolarlo dall'atmosfera. Mai sul ritorno condensa: il vuoto si forma nel mantello.
