MCA Strumentazione Industriale – Valvole industriali per acquedotti civili e industriali
Saracinesche, riduttori di pressione, valvole di sfiato e sfioro, rompivuoto, valvole motorizzate a 2 e 3 vie — DN 15-300, ghisa, acciaio inox AISI 316, bronzo. Forniture per acquedotti civili, industriali, irrigui e reti antincendio.
Valvole per reti idriche
Le valvole sono il cuore funzionale di un acquedotto: senza un corretto schema d'installazione di saracinesche, riduttori di pressione, valvole di sfiato e rompivuoto, valvole di sfioro e valvole di intercettazione e miscelazione, una rete idrica non può essere considerata costruita a regola d'arte e non rispetta le buone pratiche progettuali della normativa UNI EN 805 (acquedotti esterni) e UNI EN 1074 (requisiti delle valvole per acquedotti).
MCA Strumentazione Industriale fornisce l'intera gamma di valvole necessarie per acquedotti civili, industriali, irrigui e per reti antincendio: DN da 15 fino a 300, connessioni flangiate UNI EN 1092 o filettate, materiali ghisa sferoidale, acciaio inox AISI 316 per acqua aggressiva e bronzo per allacci e derivazioni.
Forniamo valvole certificate per il contatto con acqua destinata al consumo umano secondo D.M. 174/2004, con tempi di consegna rapidi su gran parte della gamma standard. Inviaci lo schema della tua installazione e ti rispondiamo con la configurazione completa e l'offerta tecnica.
Un acquedotto non è una sola tubazione: è un sistema di protezioni, intercettazioni e regolazioni che lavora 24 ore su 24. Ogni famiglia di valvole svolge una funzione specifica e l'assenza di una sola di queste funzioni compromette la sicurezza e la durata dell'intera rete. MCA copre tutte le famiglie funzionali necessarie.

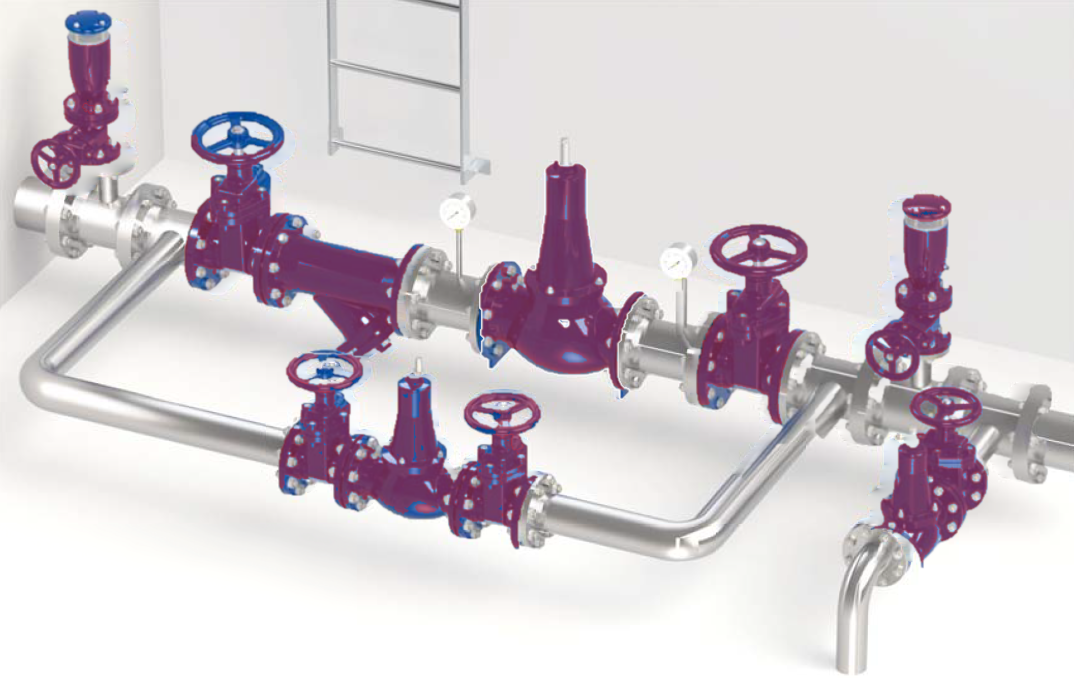

Lo schema sottostante illustra la disposizione tipica delle valvole su un tronco di acquedotto. È la configurazione minima richiesta per garantire continuità del servizio durante la manutenzione, protezione dai transitori di pressione (colpo d'ariete positivo e negativo) e stabilità della pressione di rete verso le utenze.
Di seguito le famiglie funzionali della nostra gamma. Ogni famiglia ha caratteristiche tecniche, range di DN, materiali e tarature differenti: la scelta dipende dalla posizione nella rete, dalla pressione di lavoro e dal tipo di fluido. I link portano direttamente ai cataloghi PDF con codici, dimensionali e curve caratteristiche.
Valvole d'intercettazione a cuneo gommato per bloccare il flusso, fungere da by-pass o ridurre momentaneamente la portata. Passaggio totale, perdita di carico trascurabile a tutto aperto, tenuta affidabile e manovra lenta che riduce il rischio di colpo d'ariete.
Caratteristiche: corpo in ghisa sferoidale GJS-500 con rivestimento epossidico, cuneo rivestito in elastomero EPDM, DN 50-300, PN 16, connessioni flangiate UNI EN 1092-2, comando a volantino o a quadro.
Applicazioni: intercettazione tronchi di rete, by-pass di stazioni di pompaggio, isolamento utenze, derivazioni di rete. 📄 Scarica catalogo saracinesche
Riduttori a membrana per la stabilizzazione della pressione a valle, indipendentemente dalle variazioni di pressione a monte o di portata. Indispensabili dove c'è dislivello significativo tra serbatoio e utenze, o per protezione di linee secondarie e d'utenza.
Caratteristiche: versioni in acciaio inox AISI 316 per acqua aggressiva e acqua di mare, oppure in bronzo per linee civili standard. DN 15-150, filettati o flangiati, taratura regolabile in campo.
Applicazioni: riduzione pressione di rete prima delle utenze, protezione contatori e apparecchi, acquedotti collinari e di valle, impianti antincendio. 📄 Catalogo riduttori inox
Tre funzioni distinte ma complementari sulla stessa famiglia: sfioro per scaricare in continuo le sovrappressioni e mantenere il sistema entro il set di pressione massima; sfiato per espellere o ammettere aria nei punti alti del profilo altimetrico; rompivuoto per evitare il collasso della tubazione in caso di depressione.
Caratteristiche: versioni regolabili in bronzo e ottone, diverse capacità di scarico, attacchi filettati e flangiati. Tarature personalizzabili.
Applicazioni: protezione da colpo d'ariete, sfiati nei punti alti di rete, valvole su stazioni di pompaggio, sicurezza serbatoi. 📄 Catalogo valvole di sfioro 📄 Catalogo rompivuoto
Valvole a passaggio totale per intercettazione, deviazione e miscelazione di più condotte. Le versioni a 3 vie permettono il by-pass automatizzato di tronchi di rete o la miscelazione di acque a temperature/pressioni diverse; le versioni motorizzate sono pilotabili da PLC, sistemi SCADA e telecontrollo.
Caratteristiche: corpo in acciaio, attuatori elettrici 24-230 V, segnali di comando 0-10 V o on/off, posizionatore opzionale, finecorsa elettrici di segnalazione apertura/chiusura.
Applicazioni: by-pass automatizzato, miscelazione, regolazione di portata, integrazione con sistemi di telecontrollo, gestione remota di stazioni di rete. 📄 Catalogo valvole motorizzate 3 vieAltre valvole — gamma estesa. Le famiglie viste qui sono il nucleo dello standard d'acquedotto, ma il nostro catalogo include anche valvole di non ritorno (clapet), valvole a fuso, valvole a galleggiante, valvole pilotate idraulicamente e valvole speciali per acqua di mare. Se non hai trovato la configurazione che ti serve, scrivici lo schema e ti rispondiamo con la valvola adatta.
Le valvole per acquedotti coprono ambiti molto diversi tra loro per pressione, portata e tipo di fluido. Di seguito le configurazioni più frequenti che forniamo.
Reti di adduzione e distribuzione idrica gestite da ATO, gestori del servizio idrico integrato e comuni. Saracinesche in ghisa DN 50-300, riduttori di pressione a valle delle camere di carico, sfiati nei punti alti, valvole motorizzate sulle stazioni di telecontrollo.
Pressione: 6-16 bar · DN 50-300Reti idriche interne a siti industriali per acqua di processo, raffreddamento, lavaggio, antincendio. Richiedono spesso valvole motorizzate per integrazione col DCS di stabilimento e valvole in inox per acqua demineralizzata o trattata.
Pressione: 6-10 bar · DN 25-200Anelli antincendio, idranti, sprinkler. Saracinesche di sezionamento, riduttori di pressione per la protezione delle utenze a valle, valvole di non ritorno e by-pass su gruppi pompa antincendio secondo UNI EN 12845.
Pressione: 10-16 bar · DN 50-200Reti di adduzione per consorzi di bonifica, distretti irrigui e aziende agricole. Saracinesche grosse DN, riduttori di pressione a monte degli impianti a goccia, valvole di sfiato per i lunghi sviluppi della rete in pianura.
Pressione: 4-10 bar · DN 80-300Reti per dissalatori, acquacoltura, raffreddamento con acqua di mare. Richiedono valvole interamente in acciaio inox AISI 316 o leghe superiori per resistere all'attacco dei cloruri. I nostri riduttori in inox coprono questa applicazione fino a DN 150.
Acqua salina · AISI 316 / superduplexAspirazioni e mandate delle pompe richiedono uno schema completo: saracinesca a monte e a valle, valvola di non ritorno sulla mandata, valvola di sfiato anti-colpo d'ariete, valvola rompivuoto sull'aspirazione e by-pass per la pompa di riserva.
Pressione: 6-16 bar · DN 50-250Da oltre trent'anni MCA Strumentazione Industriale è un riferimento per la fornitura di valvole e strumentazione idraulica in Italia. Lavoriamo con gestori del servizio idrico, imprese di costruzione acquedotti, consorzi di bonifica e uffici tecnici di stabilimento, e conosciamo i vincoli concreti di chi installa.
Saracinesche standard a magazzino per consegne in 3-5 giorni, riduttori e valvole speciali con tempi di approntamento certi, configurazioni speciali (acciai superiori, tarature dedicate, motorizzazioni custom) gestite con i nostri costruttori partner. Un unico interlocutore dallo standard al progetto su specifica.
Valvole certificate per il contatto con acqua destinata al consumo umano secondo D.M. 174/2004, fornite con marcatura CE secondo PED 2014/68/UE, dichiarazioni di conformità, certificati materiali 3.1 a richiesta. La documentazione è la prima cosa che il direttore lavori controlla in collaudo.
Lo schema d'installazione è il punto critico: una saracinesca posizionata male o un by-pass mancante costano molto più di quanto si risparmia in offerta. Verifichiamo lo schema, le tarature, le pressioni di lavoro e i DN prima di emettere il preventivo, così l'offerta è già la configurazione corretta.
Oltre alle valvole, MCA fornisce manometri, misuratori di portata, trasmettitori di pressione e sistemi di telecontrollo per acquedotti. Per un cantiere significa un unico riferimento per valvole, strumentazione e ricambi, con condizioni commerciali consolidate.
Inviaci lo schema della tua installazione (tipo di rete, DN delle tubazioni principali, pressione di lavoro, eventuali tarature richieste, requisiti di certificazione acqua potabile). Ti rispondiamo con la configurazione completa di valvole, lo schema d'installazione consigliato e un'offerta tecnica dettagliata.
Cataloghi PDF di tutte le famiglie di valvole, con codici, dimensionali, curve caratteristiche e certificazioni. Per ogni famiglia funzionale è disponibile la documentazione tecnica completa scaricabile direttamente.
Lo schema d'installazione standard per un acquedotto a regola d'arte prevede: un filtro a monte per intercettare detriti e sassi, una valvola a saracinesca di intercettazione, una linea di by-pass per garantire il flusso durante la manutenzione, una o più valvole di sfiato anti-colpo d'ariete a monte e a valle, una valvola di sfioro per scaricare gli aumenti di pressione e, se necessario, un riduttore di pressione per stabilizzare la pressione a valle. Per condotte in altimetria variabile si aggiungono valvole rompivuoto per evitare il collasso della tubazione in caso di depressione.
Per acquedotti di adduzione e distribuzione la saracinesca a cuneo gommato è la scelta standard fino a DN 300: passaggio totale, perdite di carico trascurabili a valvola aperta, tenuta affidabile a chiusura completa, manovra lenta che riduce il rischio di colpo d'ariete. La valvola a farfalla è preferita oltre DN 300 per ingombro ridotto e costo inferiore, ma richiede attenzione al colpo d'ariete e introduce una piccola perdita di carico anche a tutto aperto. Per l'intercettazione di tronchi su rete idrica la saracinesca resta lo standard di riferimento.
Il riduttore di pressione è necessario in tutti i casi di forte dislivello tra serbatoio e utenze, tipico delle zone collinari e di valle: senza riduttore la pressione statica a valle può superare i 10-12 bar e danneggiare contatori, rubinetterie e tubazioni di utenza. È inoltre usato per livellare la pressione di rete entro i valori previsti dal regolamento del gestore (tipicamente 1,5-5 bar all'utenza), ridurre le perdite idriche di rete (la maggior parte delle perdite cresce con la pressione) e proteggere apparecchi sensibili a monte di linee dedicate.
La valvola di sfiato (sfiato anti-colpo d'ariete o sfiato d'aria a tre funzioni) ha tre compiti distinti: scaricare grandi volumi d'aria durante il riempimento della condotta, ammettere aria durante lo svuotamento per evitare depressioni che possono collassare la tubazione, e degasare in continuo l'aria che si accumula nei punti alti del profilo altimetrico. È installata in tutti i punti culminanti della rete, all'uscita dei serbatoi e a valle delle stazioni di pompaggio.
La valvola rompivuoto ammette aria nella tubazione quando la pressione interna scende sotto la pressione atmosferica, prevenendo il rischio di schiacciamento della condotta per depressione. Si installa nei punti alti delle condotte di adduzione, a valle di serbatoi che possono svuotarsi rapidamente, e ovunque sia possibile che una manovra di chiusura o una rottura a valle generi una depressione (colpo d'ariete negativo). È un dispositivo di sicurezza obbligatorio per condotte in materiali sensibili al collasso (PE, PVC, vetroresina e tubazioni in acciaio di grande diametro a bassa pressione).
La valvola di sfioro su un acquedotto modula in apertura graduale per scaricare a valle il sovrappiù di portata quando la pressione supera il set, mantenendo il sistema entro un valore di pressione massimo (è una funzione di regolazione continua). La valvola di sicurezza, di derivazione PED, apre a pieno passaggio una volta superato il set di taratura e protegge da sovrapressioni catastrofiche (è un dispositivo di sicurezza on/off). Su un acquedotto serve normalmente la valvola di sfioro; la valvola di sicurezza è usata su impianti di pressurizzazione o su serbatoi pressurizzati.
La ghisa sferoidale GJS-500 rivestita epossidicamente è lo standard per saracinesche e valvole d'acquedotto di rete: ottimo rapporto costo/prestazioni, certificazione per uso con acqua potabile, durata superiore ai 50 anni. L'acciaio inox AISI 316 è scelto per acqua aggressiva (cloruri elevati, acqua di mare, acquedotti costieri), pressioni elevate o quando è richiesta resistenza alla corrosione esterna estrema. Il bronzo e l'ottone sono usati su DN piccoli (fino a DN 50) per allacci d'utenza e linee secondarie, dove le proprietà antibatteriche del rame sono un vantaggio.
Sì. Le valvole della nostra gamma per acquedotti pubblici e civili sono fornite con certificazione di idoneità al contatto con acqua destinata al consumo umano secondo D.M. 174/2004 (per i materiali) e nel rispetto del D.Lgs. 18/2023 che recepisce la direttiva europea sulla qualità dell'acqua. I riduttori di pressione in acciaio inox e bronzo coprono anche le applicazioni più critiche di rete civile. Le certificazioni specifiche per modello sono fornite a corredo dell'offerta.
Entrambe. La gamma è disponibile con connessioni filettate gas UNI ISO 228 per i DN piccoli (fino a DN 50, tipicamente per allacci, derivazioni e by-pass) e con flange forate secondo UNI EN 1092-2 PN 10/16/25 per i DN da 50 a 300, che è lo standard delle reti acquedottistiche italiane. Per applicazioni speciali sono disponibili anche flange PN 40 e versioni a saldare.
Le saracinesche standard in ghisa DN 50-200 PN 16 sono disponibili a magazzino con consegna in 3-5 giorni lavorativi. I riduttori di pressione filettati in bronzo e flangiati standard hanno tempi di consegna di 1-2 settimane. Le valvole di sfiato, sfioro e rompivuoto seguono tempi simili. Le configurazioni speciali (acciaio inox, motorizzate, DN superiori a 200, tarature non standard) richiedono tempi di approntamento da definire in fase di offerta, tipicamente 3-5 settimane.
MCA Strumentazione Industriale fornisce valvole per acquedotti, strumentazione di processo e sistemi di telecontrollo in tutta Italia: Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio, Toscana e su tutto il territorio nazionale. Spedizioni rapide su gran parte della gamma standard, supporto tecnico applicativo e assistenza post-vendita.
