Sensori di livello industriali
Guida tecnica 2026 alla scelta per liquidi, solidi, polveri, silos, cisterne e serbatoi
MCA Strumentazione Industriale
Guida tecnica 2026 alla scelta per liquidi, solidi, polveri, silos, cisterne e serbatoi
Versione rapida + guida completa
Un sensore di livello misura la quantità di materiale presente in un contenitore, restituendo in uscita un segnale continuo oppure un contatto ON/OFF al raggiungimento di una soglia.
In questa pagina trovi prima una versione breve per orientarti subito e poi una guida tecnica completa con confronto tra tecnologie, applicazioni reali, errori comuni, FAQ e dati da fornire per ricevere una proposta corretta.
La scelta giusta dipende soprattutto da cinque fattori: liquido o solido, misura ON/OFF o continua, schiuma / vapori / polvere, geometria del serbatoio e possibilità di installare un sensore intrusivo o non intrusivo.
Se devi orientarti velocemente, parti da qui.
| Applicazione | Tecnologia consigliata | Tipo misura | Motivo principale |
|---|---|---|---|
| Liquidi con vapori o pressione | Radar FMCW 80 GHz | Continua | Stabile con vapori, fascio stretto e pochi falsi echi |
| Cisterna PEAD non apribile | Capacitivo non intrusivo esterno | Continua / ON/OFF | Misura attraverso la parete plastica senza forature |
| Silos con polvere o cemento | Radar 80 GHz o GWR | Continua | Poco sensibile alla polvere in sospensione |
| Serbatoio agitato con schiuma | GWR o impedenza | Continua / ON/OFF | La sonda guidata lavora meglio con turbolenza e schiuma |
| Acqua, acidi, detergenti | Conduttivo | ON/OFF | Soluzione semplice ed economica per liquidi conduttivi |
| Olio, gasolio, carburanti | Capacitivo o radar | Continua | Il conduttivo non è compatibile con liquidi non conduttivi |
| Granulati, pellet, materiali sfusi | Paletta rotante o vibrazione | ON/OFF | Robusti e affidabili per soglie di minimo e massimo |
| Acque reflue o liquidi sporchi | Radar o idrostatico | Continua | Misura affidabile e manutenzione ridotta |
| Veicoli industriali, mezzi off-highway, fleet, locomotive | Capacitivo solid-state in acciaio inox o alluminio | Continua | No parti in movimento, resiste a vibrazioni e -40°C, vita oltre 10 anni |
ON/OFF per minimo, massimo o troppo pieno. Continua quando serve conoscere il livello lungo tutta l'altezza del contenitore.
Liquidi e solidi richiedono famiglie di sensori diverse. Schiuma, polvere, densità e costante dielettrica influenzano la scelta.
Vapori, agitazione, build-up, ATEX, pressione e temperatura possono escludere subito alcune tecnologie.
Le cisterne industriali variano da pochi litri (reattori da laboratorio) a migliaia di m³ (stoccaggio petrolchimico). La scelta del sensore dipende dal materiale contenuto, dalla possibilità di modificare la cisterna (forature, welding) e dalla necessità di misura continua o soglia. Per cisterne in PEAD non apribili, la soluzione non intrusiva capacitiva evita qualsiasi modifica meccanica.

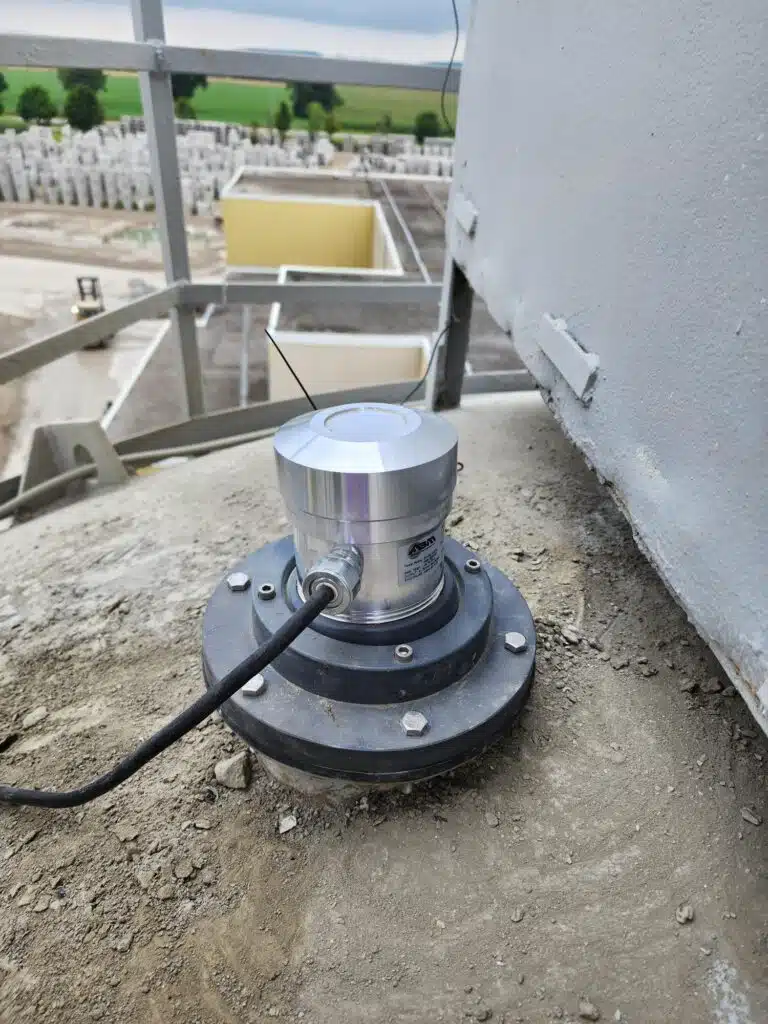

Nei silos la variabile critica è la polvere in sospensione durante il riempimento: gli ultrasuoni vengono assorbiti dalla nube di polvere, mentre il radar FMCW 80 GHz è immune. Le superfici inclinate di granulati e polveri creano un "cono di materiale" che introduce un errore sistematico se non compensato: alcuni sensori radar avanzati includono una funzione di compensazione del profilo superficiale

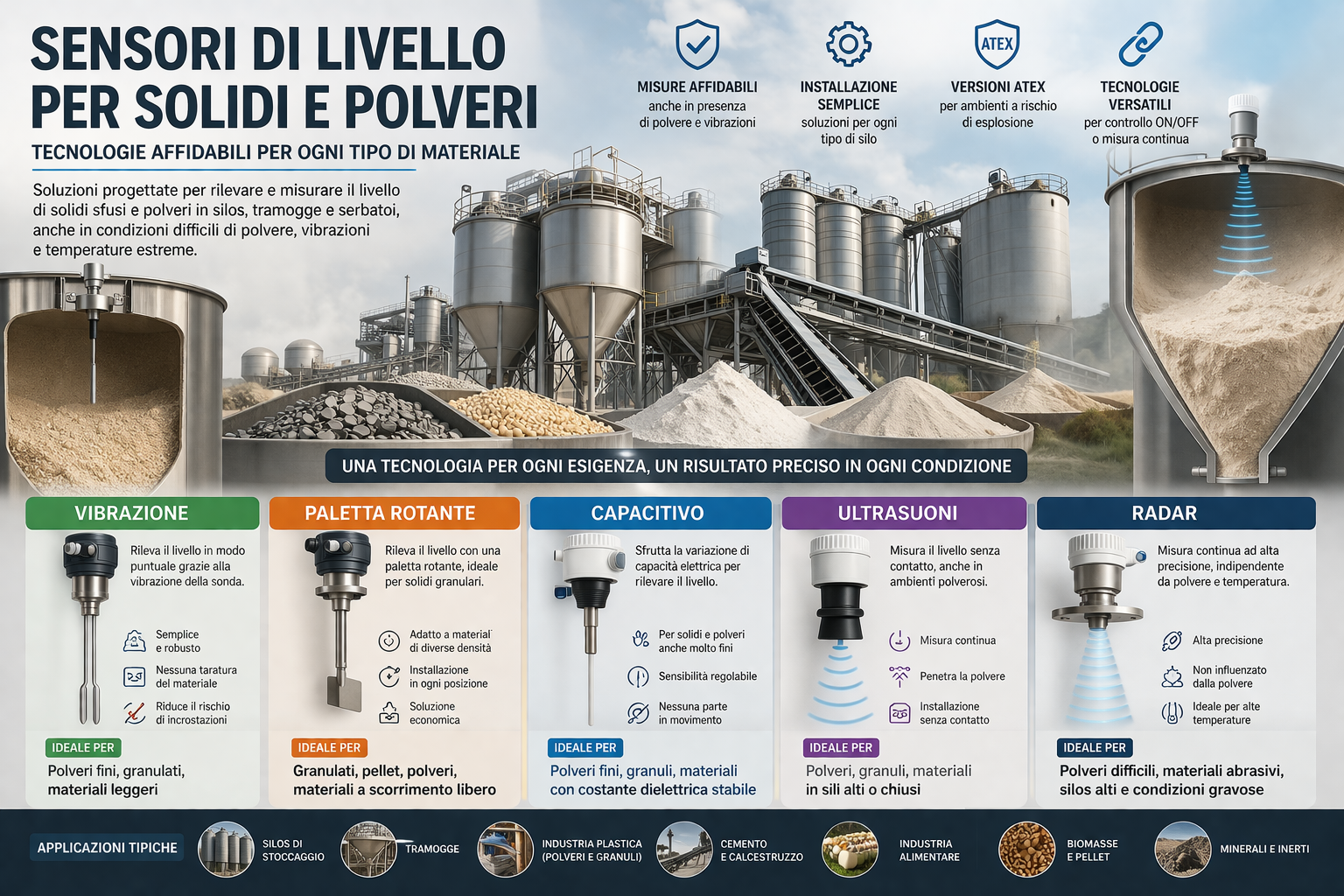

La misura di livello su solidi sfusi e polveri richiede attenzione a build-up, superfici irregolari, coni di materiale e polvere durante il riempimento. Per il controllo ON/OFF si usano spesso vibrazione e paletta rotante, mentre radar e ultrasuoni vengono valutati per la misura continua.

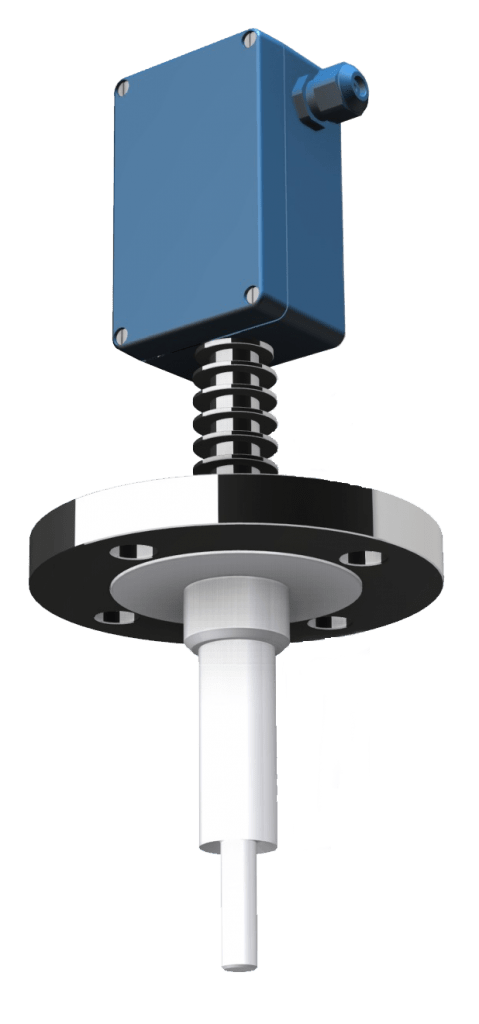

La schiuma è una delle condizioni più problematiche per la misura di livello. La schiuma assorbe il segnale ultrasonico e riflette il radar in modo incoerente se lo spessore è >5 cm. Le soluzioni più affidabili sono: GWR (la sonda attraversa lo strato di schiuma e misura il livello del liquido sottostante) e rilevamento a impedenza per ON/OFF (il sensore misura lo strato di schiuma separatamente dal liquido).

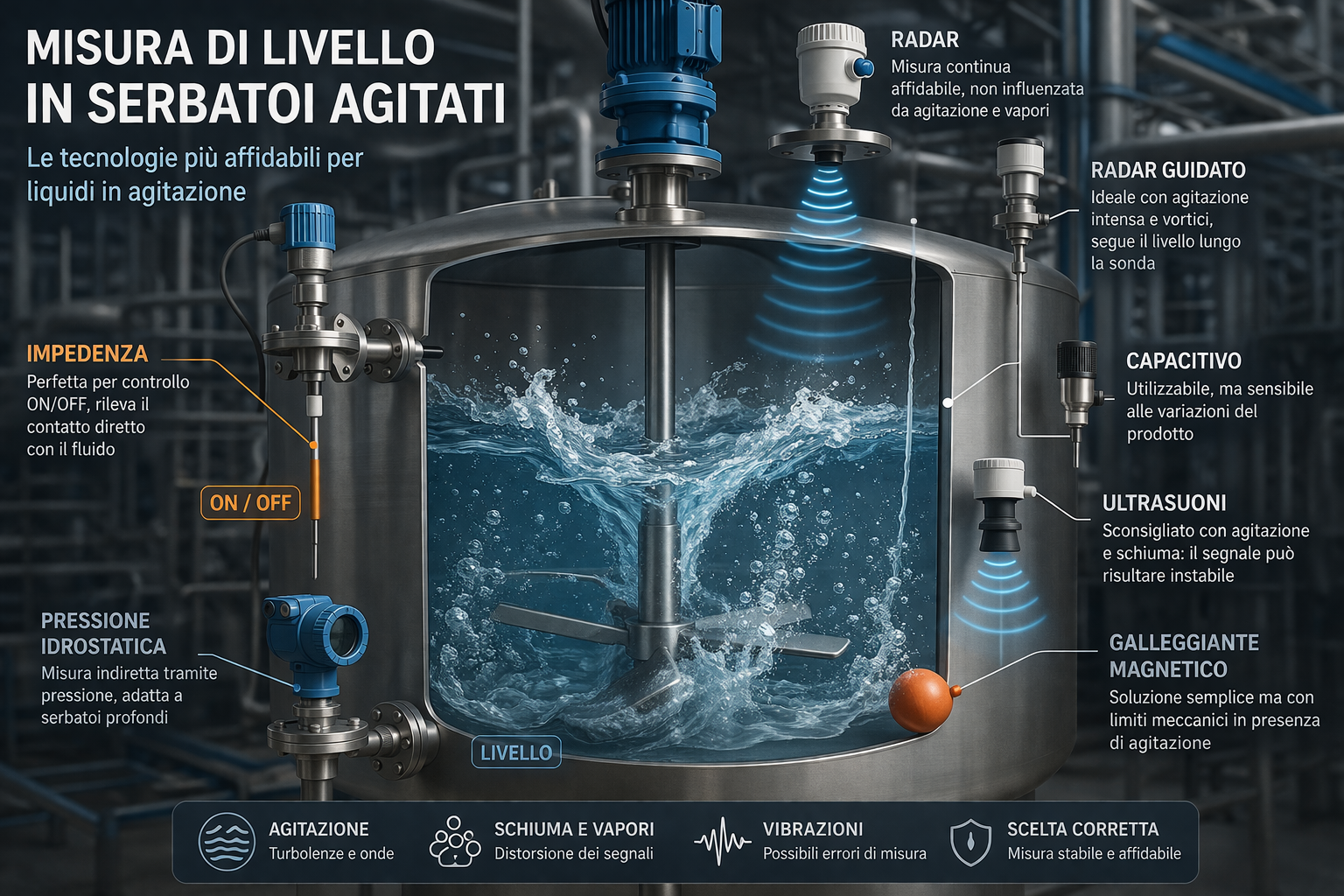

In un serbatoio agitato la superficie del liquido è in movimento continuo, con vortici e variazioni di livello locali fino a ±10 cm. Per la misura continua, il GWR è la soluzione più robusta perché guida l'onda lungo la sonda immersa nel fluido, indipendentemente dalla turbolenza superficiale. Il radar non guidato può funzionare se l'agitatore non si trova nel cono di emissione del sensore.

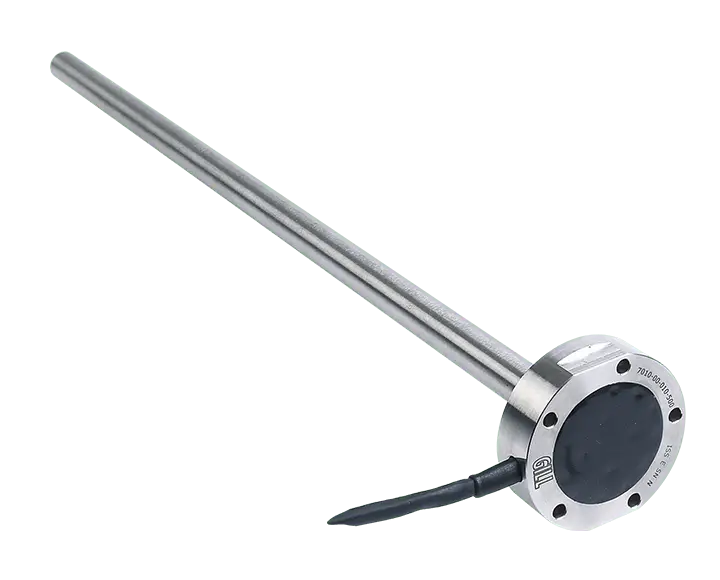

I veicoli industriali, mezzi off-highway, mezzi agricoli, locomotive, autocarri pesanti, cisterne mobili e applicazioni motorsport/UAV richiedono sensori specifici: vibrazioni elevate, escursioni termiche da -40°C a +125°C, peso contenuto, integrazione con sistemi di fleet management e GPS antifurto. La tecnologia di riferimento è il capacitivo solid-state senza parti in movimento, che sostituisce con vantaggio i galleggianti meccanici tradizionali (vita utile oltre 10 anni vs 2-4 anni dei galleggianti). Casi reali documentati includono 200 locomotive Mongolian Railway, UAV record mondiale di volo, applicazioni racing endurance.
Per applicazioni di trattamento acque reflue, depuratori, vasche SBR (Sequencing Batch Reactor), digestori, stazioni di sollevamento, canali aperti e tombini fognari, la tecnologia di riferimento è il radar senza contatto con tecnologia autoregolante che gestisce automaticamente schiuma, ghiaccio, condensa e falsi echi da tubazioni interne. Per il monitoraggio diffuso del sistema fognario sono disponibili configurazioni con gateway cellulare integrato e alimentazione a batteria (autonomia 5-10 anni) per punti senza alimentazione di rete.

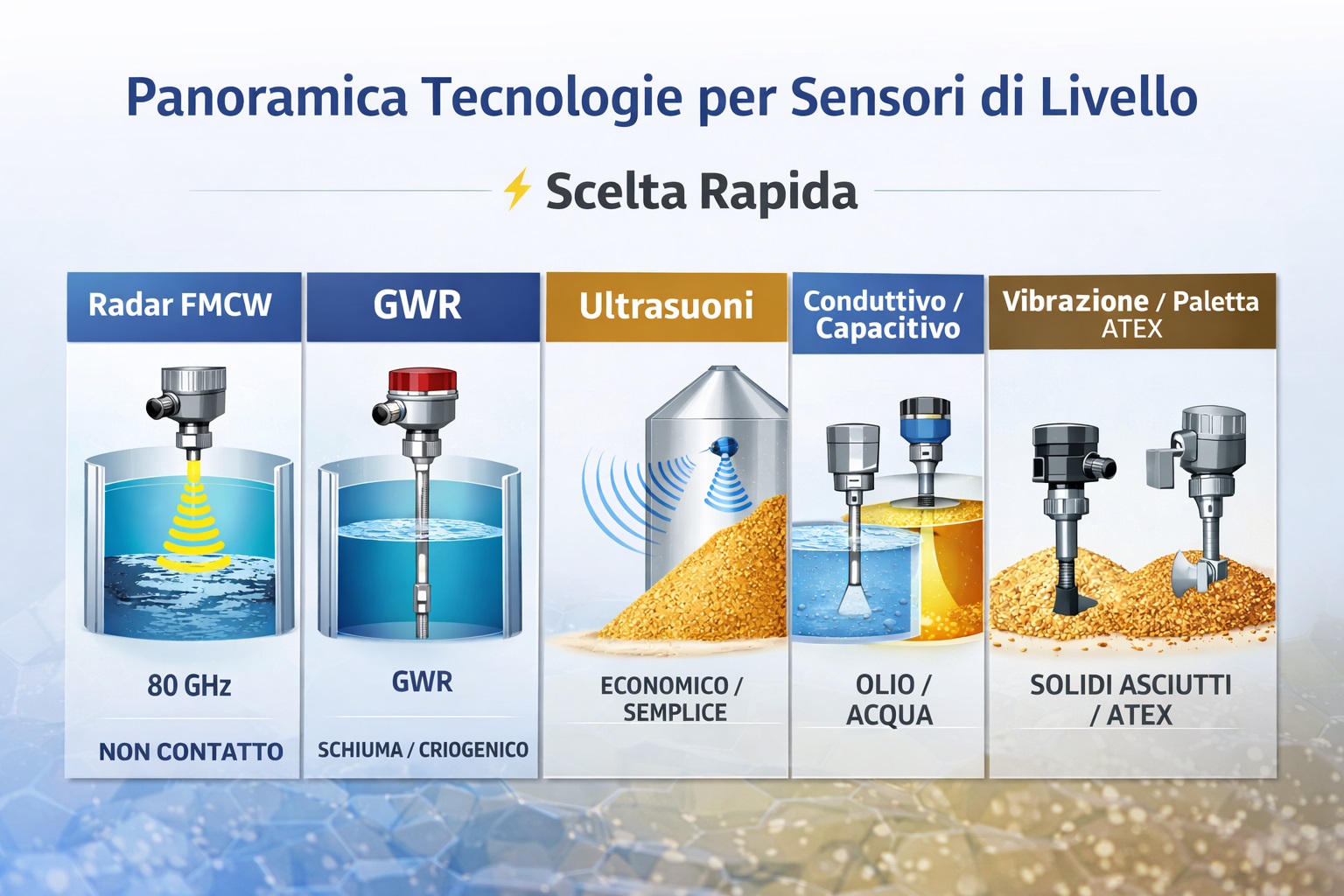

Non esiste un sensore universale. Ogni tecnologia ha un proprio campo applicativo in funzione di materiale, condizioni di processo, precisione richiesta e tipo di uscita.
Il radar FMCW misura il livello senza contatto utilizzando onde elettromagnetiche a frequenza variabile continua. È oggi una delle tecnologie più affidabili per la misura continua in condizioni difficili.
Il radar 80 GHz ha un fascio molto più stretto (circa 3°) rispetto ai modelli a frequenza inferiore (circa 10°), riduce i falsi echi da pareti, agitatori o ostacoli interni ed è particolarmente adatto a serbatoi stretti, silos e superfici irregolari. I radar a frequenza più bassa (26 GHz) restano utili in serbatoi grandi e aperti o in alcuni contesti con vapore molto intenso. In presenza di molto vapore saturo (>100°C), può essere preferibile al 80 GHz.

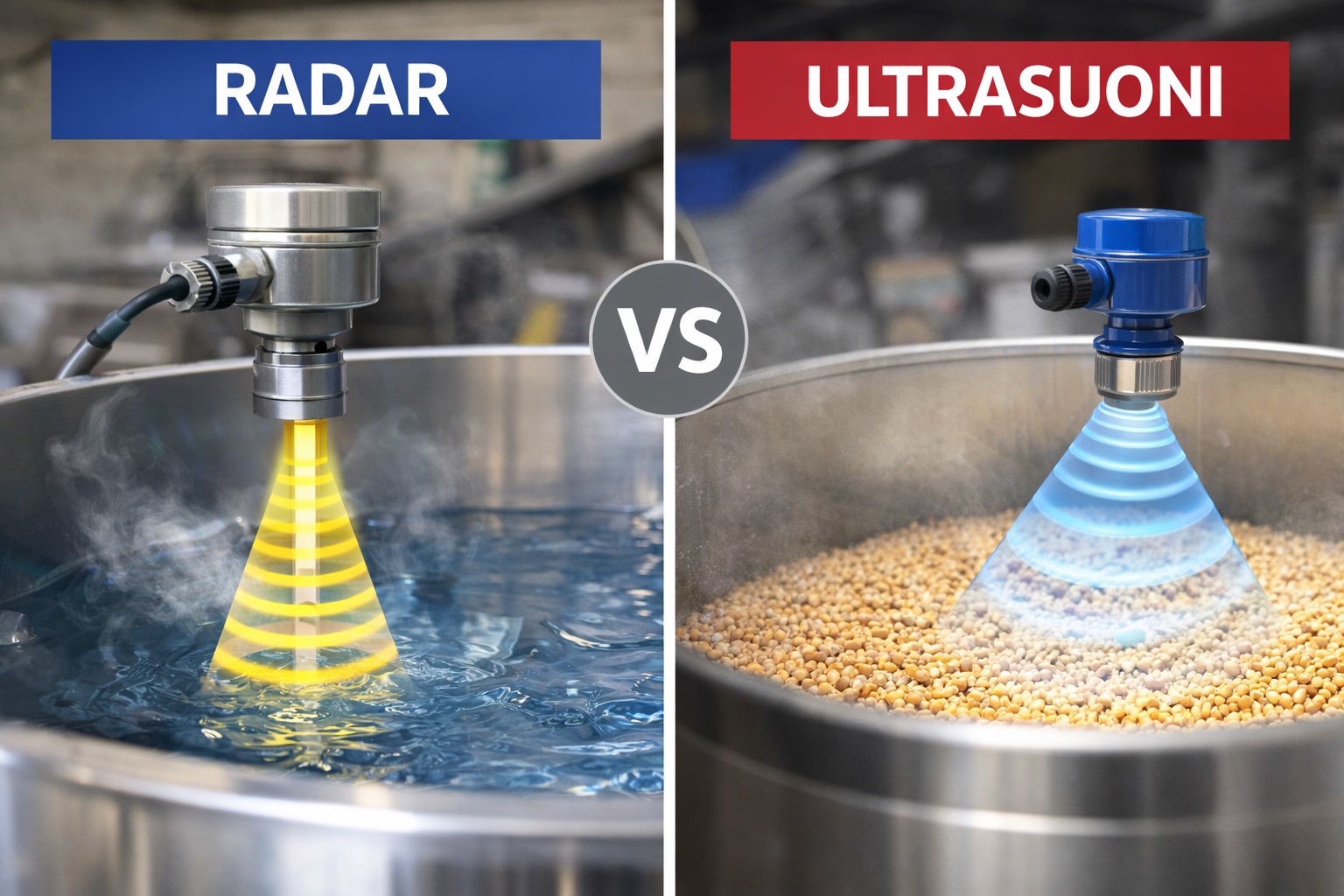

Radar: più stabile con vapori, pressione, condensa, polvere e turbolenze.
Ultrasuoni: più economici, ma più sensibili alle condizioni di processo.
Il GWR trasmette il segnale radar lungo una sonda immersa nel fluido. Questo lo rende particolarmente efficace in presenza di schiuma persistente, vapori densi, serbatoi agitati, liquidi a bassa costante dielettrica (Dk < 2, es. idrocarburi leggeri) e applicazioni di interfaccia olio/acqua, serbatoi sotto pressione fino a 400 bar, applicazioni criogeniche..
È spesso la scelta più robusta quando il radar non guidato potrebbe essere disturbato dalla superficie o dalla geometria del contenitore. Va però verificato che la sonda non sia penalizzata da depositi solidi o build-up importante.
Il GWR trasmette il segnale radar lungo una sonda immersa nel fluido (a singola asta, cavo flessibile o coassiale). La guida d'onda concentra l'energia sul percorso sonda–superficie, eliminando problemi di riflessione legati a vapori densi, schiuma o geometrie complesse.
Costante dielettrica minima: per liquidi, il GWR funziona con Dk ≥ 1,4. Per interfaccia, il liquido superiore deve avere Dk ≥ 1,4 e quello inferiore Dk ≥ 10 (tipicamente acqua o acidi).
⚠ Il GWR richiede che la sonda non tocchi le pareti del serbatoio e che il fluido non generi depositi solidi sulla sonda (es. zucchero cristallizzato, catrame). In questi casi preferire radar senza contatto
I sensori a ultrasuoni emettono un impulso acustico e misurano il tempo di ritorno dell'eco. Sono una tecnologia consolidata, economica e affidabile in condizioni stabili, soprattutto su liquidi puliti, canali aperti e applicazioni non gravose.
Limiti critici: in presenza di vapori, il segnale acustico si attenua. Con schiuma, l'eco viene assorbito. Con turbolenze, l'angolo di riflessione cambia.
Temperatura >60°C e umidità >95% degradano la misura. Per queste ragioni, il radar ha progressivamente sostituito gli ultrasuoni nelle applicazioni industriali gravose.
Ancora consigliato per: misura di livello in cisterne aperte di acqua pulita, acque reflue di fognatura (distanza da ponte), silos di materiali sfusi in condizioni stabili, applicazioni outdoor con protezione IP67/IP68.
I sensori conduttivi sono una soluzione semplice ed efficace per il controllo ON/OFF su liquidi conduttivi come acqua, acidi, basi e detergenti. Misurano la presenza del liquido attraverso la conducibilità elettrica tra elettrodi.
Il sensore conduttivo misura la variazione di conduttività elettrica del fluido tra due elettrodi immersi. È il sensore ON/OFF più semplice ed economico per liquidi conduttivi (conducibilità > 20 µS/cm).
Non sono adatti a oli, carburanti e solventi organici, cioè liquidi non conduttivi. In questi casi vanno considerati sensori capacitivi o radar.
| Fluido | Valore conducibilità | Compatibilità |
|---|---|---|
| Acqua di processo | conducibilità tipica 50–1000 µS/cm. | ✔ |
| Acidi e basi diluiti | conducibilità >1000 µS/cm | ✔ Verificare materiale elettrodi (Hastelloy, titanio per acidi forti). |
| Oli, carburanti, solventi organici: | conducibilità < 1 µS/cm | X Non compatibile. Usare capacitivo o radar. |
Il sensore capacitivo misura la variazione di capacità elettrica causata dalla presenza del materiale. Può essere usato su liquidi e solidi, ma la compatibilità dipende molto dalla costante dielettrica del prodotto.
Funziona su liquidi e solidi con costante dielettrica (Dk) superiore a 1,5.
Regola pratica per la Dk: acqua = 80, acidi = 4–100, olii minerali = 2,2, gasolio = 2,0, polveri = 1,5–5. Per Dk < 2 il segnale è debole: preferire GWR.
È particolarmente interessante nelle versioni non intrusive esterne per cisterne in plastica o PEAD, dove si vuole misurare senza forare o modificare il contenitore. Va valutato con attenzione in presenza di build-up o prodotti con caratteristiche molto variabili.
Queste tecnologie sono usate soprattutto per il controllo di soglia ON/OFF su solidi sfusi, polveri, pellet e granulati. Il fork vibrante è spesso preferibile con polveri fini (< 50 µm) o materiali difficili, mentre la paletta rotante resta una soluzione classica e robusta per molte applicazioni semplici.
La paletta rotante si blocca quando il materiale raggiunge la pala in rotazione.
Non sono soluzioni di misura continua e vanno quindi scelte solo quando serve un allarme di minimo, massimo o troppo pieno.
Il sensore idrostatico misura la pressione esercitata dalla colonna di fluido sopra la membrada di misura ed è una tecnologia molto valida per serbatoi di liquidi con densità nota e stabile. È spesso usato dove serve una buona accuratezza con un principio di misura semplice e consolidato.
Il livello si calcola con la formula: h = P / (ρ × g), dove ρ è la densità del fluido.
Va però considerato che variazioni di temperatura, concentrazione o densità influenzano direttamente il risultato.
Accuratezza: tipicamente ±0,1% del fondo scala. È la tecnologia di riferimento per la misura di livello in serbatoi di stoccaggio di liquidi con densità nota e stabile
La tabella seguente riassume quando usare e quando evitare le principali famiglie di sensori di livello industriali.
| Tecnologia | Quando usarla | Quando NON usarla | Tipo misura | Precisione tipica |
|---|---|---|---|---|
| Radar FMCW 80 GHz | Liquidi o solidi con vapori, pressione, temperatura, silos stretti | Applicazioni molto semplici con budget minimo | Continua | ±1–3 mm |
| Radar FMCW 26 GHz | Serbatoi grandi e aperti, liquidi stabili, outdoor | Serbatoi stretti con ostacoli interni | Continua | ±3–5 mm |
| GWR | Schiuma densa, Dk bassa, interfaccia, alta pressione | Fluidi con forti depositi sulla sonda | Continua | ±2–5 mm |
| Ultrasuoni | Liquidi aperti stabili, distanze ridotte, outdoor semplice | Vapori, schiuma, turbolenze, temperature elevate | Continua | ±3–10 mm |
| Conduttivo | Acqua, acidi, basi, detergenti | Oli, carburanti, liquidi non conduttivi | ON/OFF | Soglia puntuale |
| Capacitivo | Liquidi o solidi con Dk adeguata, cisterne PEAD | Dk troppo bassa, build-up elevato | ON/OFF o Continua | ±0,5–2% FS |
| Idrostatico | Serbatoi liquidi con densità stabile | Fluidi con densità o temperatura variabili | Continua | ±0,1% FS |
| Vibrazione | Polveri fini, solidi, granulati, ATEX | Misura continua | ON/OFF | Soglia puntuale |
| Paletta rotante | Granulati, pellet, materiali sfusi asciutti | Polveri molto leggere, liquidi, abrasivi severi | ON/OFF | Soglia puntuale |
| Galleggiante | Liquidi puliti in applicazioni semplici | Liquidi sporchi, viscosi o con incrostazioni | ON/OFF o continua | ±5–10 mm |
Per chi seleziona sensori di livello industriali, conoscere le tendenze attuali è utile per anticipare i requisiti dei nuovi impianti e comprendere le scelte dei produttori.
Nel 2025, per la prima volta, i sensori radar hanno superato gli ultrasuoni nella misura continua di livello industriale.
Radar: 38% delle nuove installazioni
Ultrasuoni: 27%
Il fattore principale è la riduzione dei costi: i radar 80 GHz sono passati da oltre €800 a meno di €250 nelle applicazioni standard.
👉 Implicazione pratica: oggi il radar è competitivo anche in applicazioni semplici. Valuta sempre il costo totale (TCO), non solo il prezzo iniziale.
Il mercato ATEX per misura di livello in Zone 0 è in forte crescita (+14% CAGR 2022–2025 in Europa), trainato da biometano, idrogeno verde e stoccaggio CO₂.
Le nuove installazioni richiedono:
👉 Tecnologie più diffuse: radar FMCW ATEX, GWR con sonda inox o Hastelloy, sensori a vibrazione certificati.
IO-Link è oggi lo standard per la sensoristica industriale avanzata, con milioni di nodi installati a livello globale.
Permette:
WirelessHART e ISA100 vengono usati quando il cablaggio è difficile o costoso.
👉 Un sensore wireless può ridurre i costi di installazione del 40–60% su lunghe distanze.

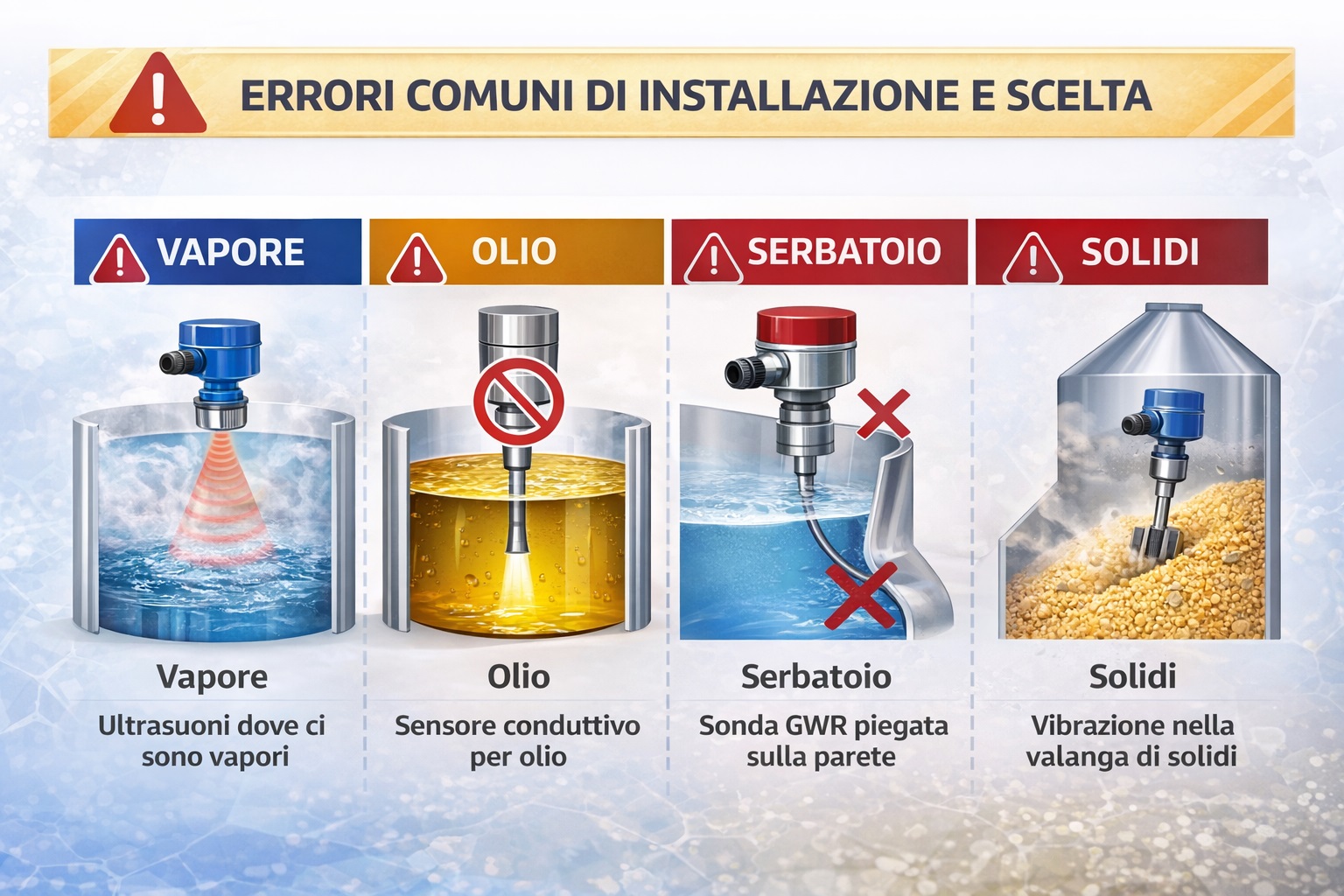

Una parte rilevante dei problemi applicativi nasce da errori di selezione evitabili. Questi sono i più frequenti.
L'eco può essere assorbito o deviato. Risultato: misura instabile o perdita del segnale.
Soluzione: radar FMCW o GWR.
Liquidi non conduttivi(< 1 µS/cm): il sensore non funziona correttamente. Meglio capacitivo o radar.
Un sensore non ATEX in zona ATEX crea un problema normativo e applicativo. Va specificato subito.
Chiedere una misura continua quando serve solo un massimo o minimo fa aumentare inutilmente costo e complessità.
Depositi di zucchero, amido, polimeri o calcare possono falsare capacitivi e GWR.
Specificare il materiale e la frequenza di pulizia.
Agitatori, tramogge, deflettori e serbatoi stretti possono cambiare completamente la tecnologia corretta.
Un serbatoio stretto con agitatore centrale esclude il radar non guidato a fascio largo. Un silo con tramoggia coinca modifica il punto di zero. La geometria va comunicata prima della selezione
Per dimensionare correttamente un sensore di livello è utile fornire queste informazioni fin dal primo contatto.
| Dato | Perché serve |
|---|---|
| Tipo di materiale | Determina la famiglia di sensori compatibile |
| Densità o costante dielettrica | Importante per idrostatici, capacitivi e GWR |
| Temperatura e pressione | Definiscono limiti operativi, materiali e versioni dedicate |
| Dimensioni del contenitore | Servono per campo di misura, fascio radar e geometria della sonda |
| Misura ON/OFF o continua | Seleziona categoria di prodotto e budget |
| Schiuma, agitazione, polvere, build-up | Escludono subito diverse tecnologie non adatte |
| Zona ATEX o non ATEX | Necessaria per la versione Ex corretta |
| Uscita richiesta | 4–20 mA, IO-Link, ON/OFF, Modbus o altre interfacce |
| Materiale del serbatoio | Rilevante per soluzioni non intrusive e connessioni meccaniche |
| Requisiti CIP/SIP o sanitari | Importanti per food, beverage e pharma |
Descrivici materiale, misura richiesta e condizioni di processo: ti aiutiamo a capire quale tecnologia valutare davvero.
uIl radar 80 GHz ha un fascio di circa 3° contro i 10° del 26 GHz. Il fascio stretto riduce i falsi echi da agitatori, pareti e ostacoli interni ed è preferibile in serbatoi stretti o con internals. Il 26 GHz è adeguato per serbatoi grandi e aperti con costo leggermente inferiore."
In generale no. Per una misura non intrusiva su cisterne in plastica è più corretto valutare un sensore capacitivo esterno progettato per lavorare attraverso la parete. Infatti Il segnale radar a microonde non penetra materiali metallici e non è affidabile attraverso pareti in PEAD spesse (>10 mm).
La costante dielettrica indica come il materiale reagisce a un campo elettrico. È decisiva per capire se una tecnologia capacitiva o GWR è adatta all'applicazione.Acqua Dk=80, acidi forti Dk=4–100, olii minerali Dk=2,2, gasolio Dk=2,0, aria Dk=1. Per il capacitivo, il segnale è proporzionale alla differenza tra Dk del fluido e Dk dell'aria: materiali con Dk < 1,5 non generano segnale sufficiente. Il GWR funziona con Dk ≥ 1,4 per liquidi.
Il GWR è molto forte su schiuma, vapori e serbatoi agitati, perché guida il segnale lungo la sonda. Il radar tradizionale è vantaggioso quando si vuole misurare senza contatto con il prodotto.
Dipende dalla classificazione della zona e dal processo. In molti casi si valutano versioni Ex ia di radar, GWR, vibrazione o altre tecnologie dedicate. La documentazione ATEX va definita fin dall'inizio.
La misura continua serve quando devi conoscere il livello in tempo reale o gestire automaticamente riempimento e svuotamento. Una soglia ON/OFF basta quando devi solo segnalare minimo, massimo o troppo pieno.
Per acque di fognatura in pozzetti chiusi con presenza di gas (H₂S, CH₄), il radar non intrusivo (installato sul coperchio del pozzetto) è più affidabile degli ultrasuoni perché non risente dei gas in sospensione. Gli ultrasuoni possono funzionare su canali aperti all'aria libera con distanze < 8 m e in assenza di turbolenza. In entrambi i casi verificare la classe di protezione IP68 e la resistenza alla corrosione atmosferica.
