Una specola visiva industriale è un dispositivo installato su tubazioni o serbatoi che permette l’ispezione diretta di un fluido o di una fase di processo, senza interrompere il funzionamento dell’impianto. Nel linguaggio di impianto le specole visive vengono chiamate anche spie visive, passaggi visivi, oblò di ispezione o, in inglese, sight glass: sono la stessa famiglia di componenti, e la scelta del termine cambia più per settore che per tecnologia. Le esecuzioni industriali sono in acciaio inox, tipicamente 1.4301 (AISI 304), 1.4404 (AISI 316L) o 1.4571 (AISI 316Ti) secondo il fluido e il livello di conformità richiesto.
Una specola visiva industriale permette di osservare direttamente il prodotto, il flusso o una fase di processo dentro una linea o un serbatoio senza aprire l'impianto.
In questa pagina trovi prima una versione breve per orientarti subito e poi una guida tecnica completa con confronto tra tipologie, materiali, vetri, guarnizioni, applicazioni reali, errori comuni, FAQ e criteri di scelta.
La scelta corretta dipende soprattutto da sei fattori: controllo visivo o verifica del flusso, linea o serbatoio, food/pharma/chimico, temperatura e pressione, compatibilità chimica e necessità di lavaggio CIP/SIP o documentazione tecnica.
Se devi orientarti velocemente, parti da qui.
| Applicazione | Soluzione consigliata | Obiettivo principale | Motivo principale |
|---|---|---|---|
| Verifica presenza prodotto in linea | Indicatore di flusso | Controllo visivo rapido | Permette di vedere subito passaggio o assenza del fluido |
| Osservazione diretta su serbatoio | Specola piana | Controllo del processo | Compatta, semplice e adatta a molte applicazioni industriali |
| Linea alimentare con attacco DIN 11851 | Specola igienica DIN 11851 | Visibilità + pulibilità | Molto diffusa su impianti food e beverage tradizionali |
| Controllo più esteso del fluido in transito | Specola tubolare | Visuale ampia del passaggio | Rende più leggibile colore, bolle, schiuma e continuità del flusso |
| Processo con lavaggi frequenti CIP/SIP | Specola con materiali e tenute compatibili | Affidabilità nel tempo | La scelta corretta di vetro e guarnizione evita degrado e fermi impianto |
| Area classificata o ambiente gravoso | Specola con accessori e configurazione compatibile | Sicurezza + ispezione | Conta l'intero assieme: corpo, vetro, guarnizioni, illuminatore e certificazioni |
Per osservare una fase di processo si valuta una specola. Per confermare passaggio e movimento del fluido si valuta spesso un indicatore di flusso.
In questi casi non bastano dimensioni e attacco: contano pulibilità, zone morte, drenabilità, materiali e documentazione tecnica.
Temperatura, shock termico, solventi, CIP/SIP, pressione e frequenza di lavaggio possono cambiare completamente la scelta del vetro e della guarnizione.
Non esiste una sola specola visiva. La configurazione corretta dipende dal punto di installazione e dal tipo di informazione che devi ottenere dal processo.

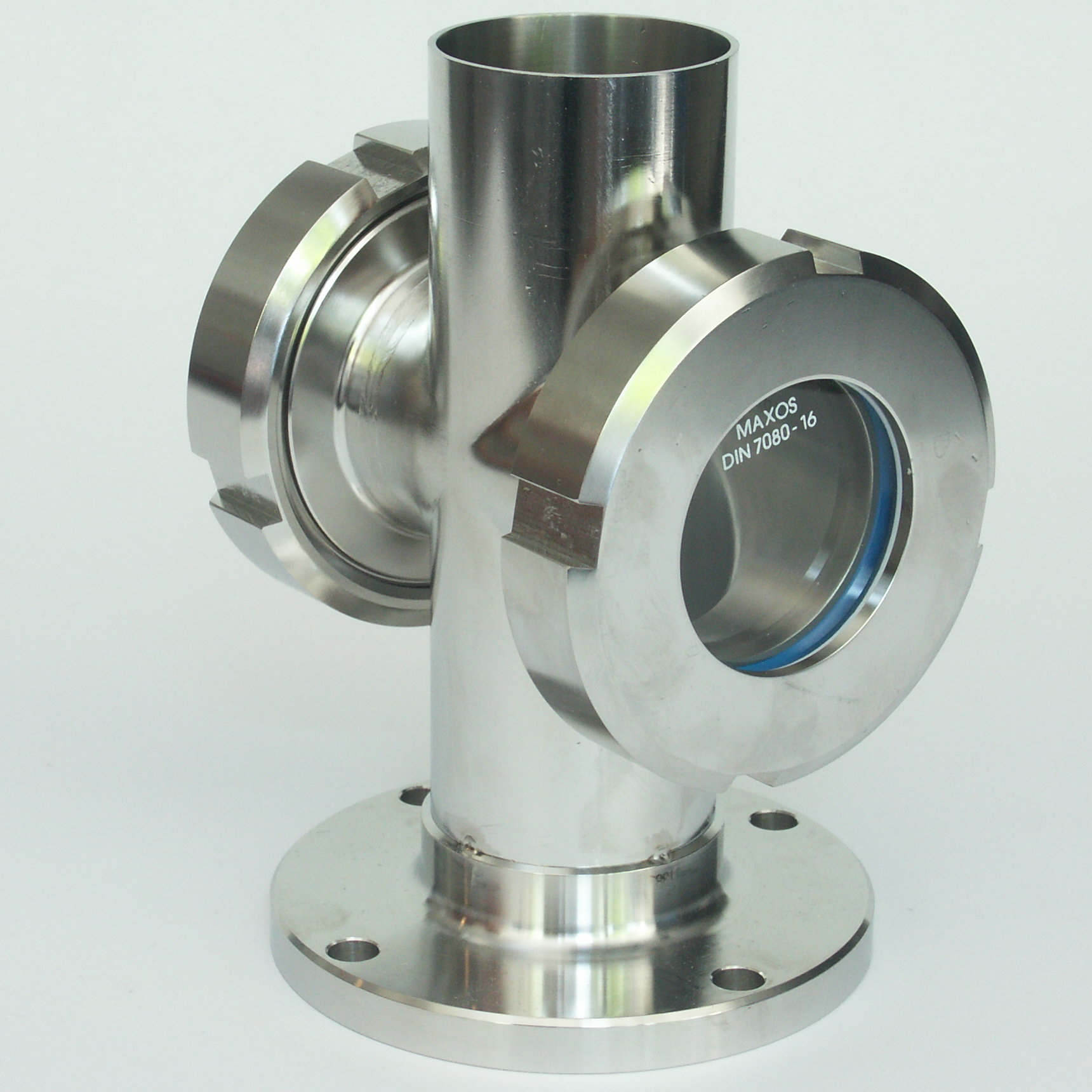

La specola piana è una soluzione compatta usata su serbatoi, coperchi, linee di processo e punti di ispezione dove serve un controllo visivo diretto del prodotto. È spesso la scelta giusta quando vuoi verificare colore, limpidezza, schiuma, presenza di residui o fase di lavaggio.
È indicata quando la priorità è vedere bene un punto preciso con ingombri contenuti e buona robustezza meccanica.
La specola tubolare è preferibile quando serve una visuale più ampia del fluido in transito. È utile per osservare continuità del flusso, presenza di bolle, emulsioni, schiuma, particelle o cambi di fase.
In molte linee produttive è scelta quando l'operatore deve leggere velocemente lo stato del processo senza strumenti aggiuntivi.
L'indicatore di flusso è la scelta corretta quando devi rispondere a una domanda semplice ma critica: il prodotto sta passando oppure no?
È usato per verificare presenza fluido, direzione, circolazione in linea, ritorni di lavaggio o funzionamento di pompe e circuiti. In molti impianti è il componente più rapido da leggere per diagnosi immediate.
Di seguito i modelli che forniamo, con diametri, materiali, norme e condizioni di esercizio. La gamma completa, con i codici d'ordine e le combinazioni possibili, è nel catalogo tecnico scaricabile.
Sono le esecuzioni pensate per l'osservazione diretta dentro tank, mixer, omogenizzatori e reattori, dove il vetro viene montato sulla parete del recipiente e non in linea.
| Modello | Norma | Diametri | Pressione / Temperatura | Materiali | Quando sceglierlo |
|---|---|---|---|---|---|
| MCA 5100 specola igienica |
DIN 11851 | DN20 - DN150 | fino a 280 °C | Maschio 1.4404 (AISI 316L) o 1.4301 (AISI 304), anello 1.4301, disco sodalime o borosilicato | Food, beverage, caseifici, birrerie, cosmesi, farmaceutico. Maschio saldato su tubo o parete serbatoio, anello svitabile per cambiare disco e tenuta. |
| MCA 5300 specola flangiata |
DIN 28120/A | DN50 - DN200 | PN 10 / PN 16, max 16 bar, fino a 280 °C | Flange 1.4541, 1.4404, 1.4435 o 1.4439; disco sodalime DIN 8902 o borosilicato DIN 7080 | Processi chimici e industriali: tank, omogenizzatori, mixer, caldaie. Flange e disco consegnabili con certificato EN 10204 3.1B. |
| MCA KL 631 specola oblunga |
— | Grandezze 0A - 8 (170 - 575 mm) | PN 10, fino a 243 °C con borosilicato | Flangia saldata 1.4404 / 1.4571 / 1.4435 / 1.4462, spessore 25 mm; flangia superiore 1.4301 o 1.4404 | Quando serve una finestra allungata invece che circolare. Variante piana o con raggio per serbatoi cilindrici. Tenute FDA-conformi. |
Zone morte: sul modello 5100 sono disponibili su richiesta costruzioni particolarmente corte, studiate proprio per eliminare i volumi non lavabili a ridosso del vetro. È la risposta costruttiva al problema descritto più avanti nelle FAQ.
Qui il vetro è attraversato dal fluido: servono a verificare passaggio, colore, bolle, schiuma e continuità della portata.
| Modello | Esecuzione | Diametri | Pressione | Note |
|---|---|---|---|---|
| MCA 5110 | Indicatore di flusso igienico DIN 11851, saldato sul tubo | DN25 - DN150 | fino a 280 °C | Installabile in verticale e in orizzontale. Anello svitabile per la manutenzione del disco. |
| MCA 5120 | Specola tubolare DIN 11851: a saldare, maschio-maschio, maschio-femmina o femmina-femmina | DN10 - DN150 | Borosilicato 10 bar / 280 °C, policarbonato 120 °C | Corpo 1.4301 o 1.4404. Tenuta NBR (-25/+110 °C) o EPDM (-40/+140 °C). Schermo di protezione in piastra perforata opzionale. |
| MCA BF 880 | Flangiata DIN 3237 | DN15 - DN200 | PN 16 - PN 40 | Versione DIN 3236 disponibile come BF 885. Tutte le flange disponibili anche in esecuzione ANSI. |
| MCA BF 912 | Esecuzione alta pressione | DN15 - DN100 | fino a PN 160 | Disponibile anche con terminali a saldare (BF 912-S). |
| MCA BF 112 | Senza fluido residuo | DN15 - DN400 | PN 16 | Per impianti dove non è ammesso ristagno di prodotto nel corpo della specola. |
| MCA 412VA | Filettata femmina alle due estremità | G 3/4" - G 3" | — | Corpo inox, tubo in Duranglas, tenuta FKM (Viton). Sette taglie a magazzino di catalogo. |
La serie BF comprende anche le esecuzioni ad angolo (BF 920), a 3 vie (BF 972) e a 4 vie (BF 974) da DN15 a DN200, la versione filettata G o NPT da 1/4" a 2" (BF 881), quella tra flange (BF 108-B) e le tubolari BF 20, BF 25 e BF 25-B fino a 6 bar. Su richiesta: camicia riscaldante, tenuta per il vuoto, indicatore a flap, doppia finestra di sicurezza, rotore, lavatore spray, griglia protettiva e pulitore BF190-T / BF190-F.
Vetri, guarnizioni, illuminatori e pulitori sono forniti anche separatamente, per specole già installate.
| Articolo | Per specole | Diametri | Dati principali |
|---|---|---|---|
| Illuminatore 1000-LED | DIN 11851 | DN65 - DN150 | 24 V DC, da 3 a 11 W, da 360 a 1020 lm, angolo 16°, IP65 secondo EN 60529, vita media ~50.000 h, custodia inox elettrolucidata senza zone morte, cavo M8 da 10 m |
| Illuminatore 2000 | DIN 28120 | DN80 - DN200 | 12 V o 24 V, da 10 a 100 W, da 130 a 2200 lm, lampada alogena o xenon, custodia 1.4301 |
| Pulitore 4100 / 4200 | DIN 11851, DIN 28120, DIN 28121 | DN65 - DN200 | Da -25 a +130 °C, esecuzioni speciali fino a 220 °C. Parti bagnate 1.4404 e 1.4571, lame in silicone, EPDM, Viton o PTFE |
| Vetri e guarnizioni | Tutte le esecuzioni a catalogo | — | Dischi sodalime DIN 8902 e borosilicato DIN 7080; tenute NBR, EPDM, silicone VMQ, Viton FPM, PTFE, Klingersil C4400, Gylon, Sigraflex HD |

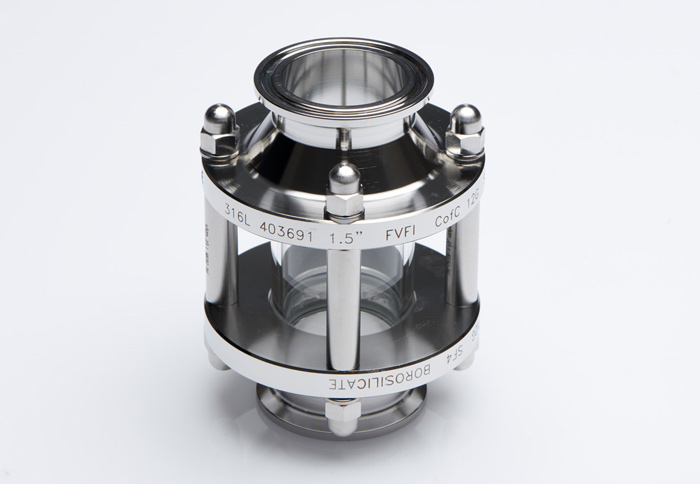

Nelle linee food e beverage la specola visiva viene usata per controllare passaggio prodotto, limpidezza, colore, schiuma, lavaggio e risciacquo. Qui la differenza la fanno materiali, finiture, tenute e design che limitino zone morte e facilitino la pulizia.
Se l'impianto usa attacchi lattiero-caseari o standard igienici, la scelta non deve fermarsi alla sola dimensione nominale: conta la compatibilità con il processo reale.

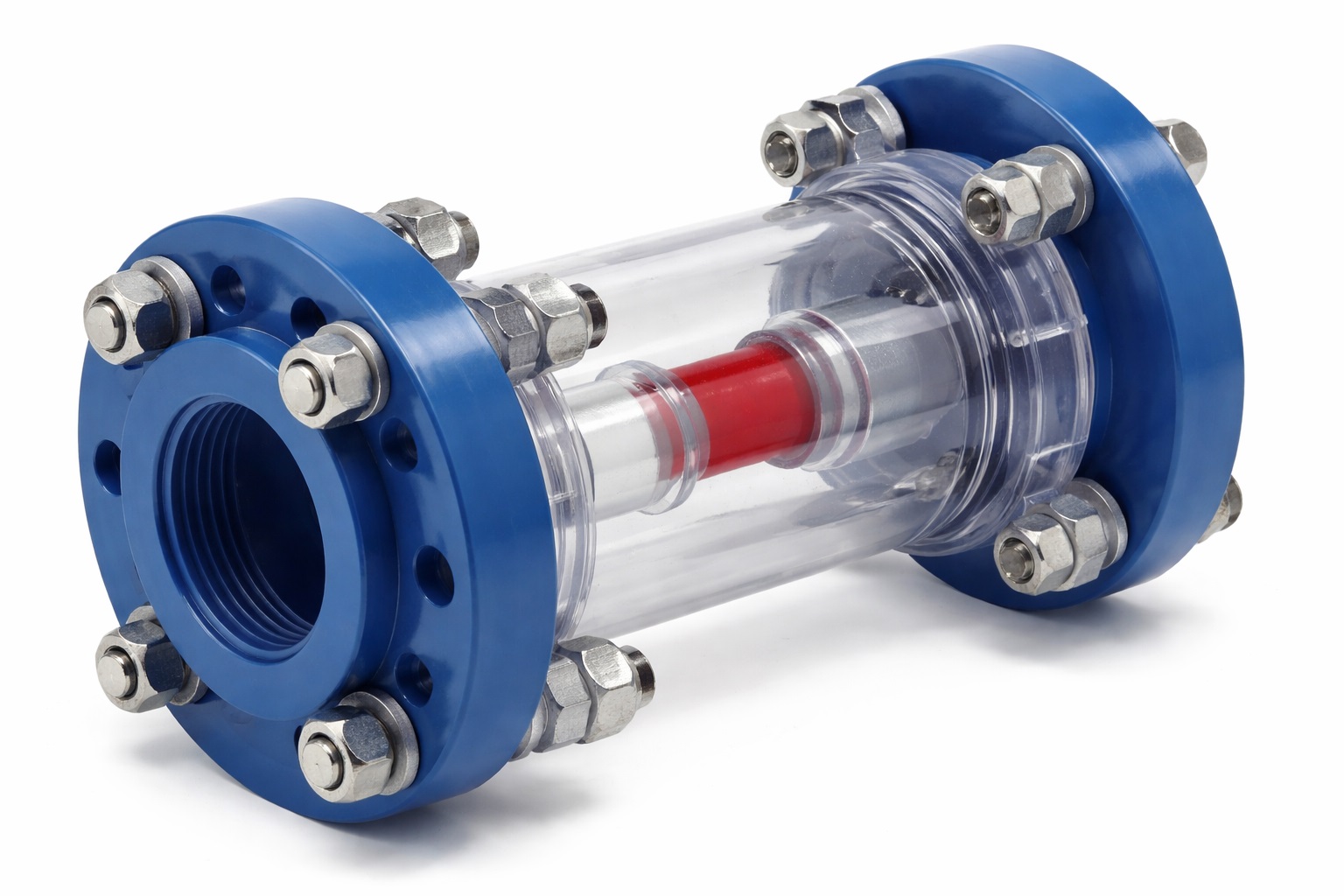

Nel chimico la priorità è spesso la compatibilità chimica. Non basta scegliere il corpo inox: vanno valutati vetro, guarnizioni e condizioni operative reali come solventi, temperatura, shock termico e frequenza di lavaggio.
Una specola scelta bene riduce sostituzioni premature, appannamenti, degrado delle tenute e fermi impianto.

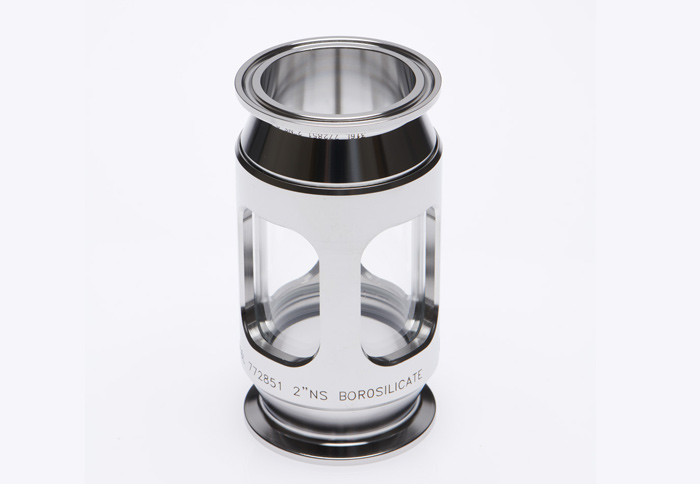

In ambito pharma e biotech la specola viene valutata non solo per la visibilità, ma anche per requisiti di cleanability, drenabilità, tracciabilità, materiali e documentazione. Qui una pagina generica non basta: servono criteri chiari di selezione.
Quando il processo è aseptic o soggetto a validazione, conviene verificare fin dall'inizio documenti, certificati materiali, elastomeri e requisiti del cliente finale.

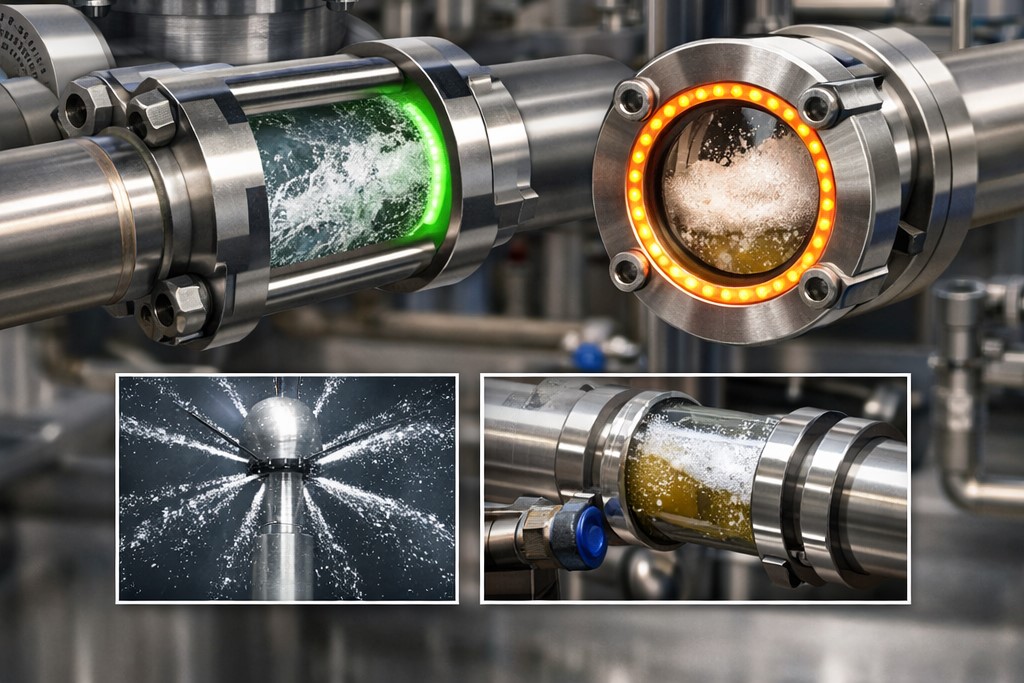

Le specole sono molto utili anche su skid, ritorni CIP, linee ausiliarie e serbatoi di servizio. In questi punti aiutano a verificare presenza fluido, schiuma, aria in linea, residui di lavaggio o cambi di prodotto.
Sono spesso sottovalutate, ma in pratica riducono tempi di verifica e aumentano la leggibilità del processo per operatori e manutentori.
Una delle differenze tra una pagina superficiale e una guida autorevole sta qui: una specola non si sceglie solo per DN e attacco, ma per la combinazione corretta di corpo, vetro, guarnizioni e condizioni di processo.
Il borosilicato è generalmente preferibile quando servono maggiore resistenza termica e chimica, specialmente su processi con lavaggi frequenti, temperature elevate o stress più severi.
Il sodalime può essere adeguato in applicazioni meno gravose e con obiettivi di costo più contenuti. La scelta corretta dipende sempre da fluido, temperatura, shock termico, concentrazione chimica e frequenza di esercizio.
| Parametro | Borosilicato (Pyrex/Duran) | Sodalime | Note applicative |
|---|---|---|---|
| Temperatura massima continua | ≤ 280°C (in servizio) | ≤ 150°C | Il borosilicato è obbligatorio su impianti con CIP a >120°C |
| Shock termico ammissibile | ≤ 120°C ΔT | ≤ 40–50°C ΔT | Basso ΔT del sodalime è causa principale di rotture su CIP/SIP |
| Coeff. dilatazione termica | 3,3 × 10−6 /°C | 9,0 × 10−6 /°C | Più basso = meno stress meccanico per variazioni di temperatura |
| Resistenza agli alcali (NaOH) | Buona (uso controllato) | Scarsa | NaOH 2–4% a 80°C usato nel CIP: il sodalime si corrode progressivamente |
| Resistenza acidi minerali | Eccellente | Buona | HNO3, H2SO4 diluiti: borosilicato è più stabile a lungo termine |
| Standard di riferimento | EN 1518, DIN 7080 | DIN 7081 | Specificare sempre lo standard nel datasheet di acquisto |
| Applicazioni tipiche | CIP/SIP, chimica, pharma, food gravoso | Applicazioni semplici, bassa T e P, ispezione statica |
nei cicli CIP standard (NaOH 2% a 80°C), il vetro sodalime presenta un tasso di corrosione superficiale 8–12 volte superiore al borosilicato. Questo è il motivo tecnico principale per cui il borosilicato è la scelta raccomandata su impianti con lavaggi frequenti — non solo una questione di 'qualità superiore'
Borosilicato: quando il processo è più severo o il margine di sicurezza deve essere più alto.
Sodalime: quando l'applicazione è più semplice e ben controllata.
La guarnizione non è un dettaglio. Una tenuta sbagliata può essere il primo punto di cedimento dell'assieme.
| Materiale tenuta | Quando usarlo | Attenzione |
|---|---|---|
| EPDM | Molto usato in applicazioni igieniche e con lavaggi frequenti | Verificare compatibilità con oli e solventi specifici |
| FPM / Viton | Buona scelta per molti fluidi chimici e temperature elevate | Controllare sempre compatibilità con CIP e chimici aggressivi |
| PTFE | Indicata quando serve alta inerzia chimica | Valutare comportamento meccanico e accoppiamento con il design |
| VMQ / Silicone | Spesso usata su processi alimentari e temperature specifiche | Da verificare su chimici e condizioni severe |
| NBR | Applicazioni industriali standard | Meno adatta dove servono requisiti igienici avanzati o lavaggi aggressivi |
Le specole possono essere fornite con attacchi filettati, a saldare, lattiero-caseari o configurazioni dedicate. Una connessione formalmente compatibile non è sempre la scelta migliore: nei processi igienici conta anche il modo in cui l'assieme si pulisce e si svuota.
Se l'impianto esegue cicli di lavaggio frequenti, la specola deve essere valutata come parte del processo e non come semplice accessorio meccanico. In questi casi diventano centrali: resistenza del vetro, compatibilità delle tenute, pulibilità, assenza di zone morte e stabilità nel tempo.
Resta un riferimento molto diffuso nel food e beverage tradizionale. È utile, ma da sola non racconta tutto sulla qualità igienica dell'assieme.
Quando il cliente lavora su impianti più spinti o aseptic, questi riferimenti entrano nel linguaggio di selezione insieme a pulibilità, drenabilità e documentazione.
Per molte applicazioni è importante sapere fin da subito quali certificati materiali, finiture ed elastomeri sono richiesti dal processo o dal cliente finale.
| Standard / Norma | Cosa definisce | Quando è richiesto per le specole visive |
|---|---|---|
| EN 1547 | Specole visive a pressione per impianti industriali. Definisce categorie di pressione, materiali, prove e marcatura. | Obbligatorio per specole su linee in pressione (>0,5 bar) nei mercati UE. Spesso richiesto nei capitolati chimici e petrolchimici. |
| PED 2014/68/UE | Direttiva attrezzature a pressione. Le specole su linee sopra soglia di pressione/volume rientrano nel campo di applicazione. | Necessario per specole su tubazioni DN>25 con PS>0,5 bar. Richiede dichiarazione di conformità CE e valutazione del rischio. |
| DIN 11851 | Standard tedesco per raccordi lattiero-caseari su linee alimentari. Definisce filettatura, materiali e dimensioni. | Molto diffuso su impianti food e beverage tradizionali italiani ed europei. Non è uno standard igienico completo: definisce solo la connessione. |
| EHEDG (European Hygienic Engineering & Design Group) | Linee guida di design igienico per attrezzature a contatto con alimenti. Valuta pulibilità, drenabilità, assenza di zone morte, finitura superficiale. | Richiesto da buyer alimentari e pharma che vogliono documentare la cleanability. EHEDG certifica attrezzature, non solo materiali. |
| 3-A Sanitary Standards (USA) | Standard americano per design igienico di attrezzature lattiero-casearie. Equivalente funzionale all'EHEDG per il mercato USA. | Richiesto per export USA o per impianti di produttori che lavorano con retailer americani. Spesso usato come riferimento anche in Europa. |
| ASME BPE (Bioprocessing Equipment) | Standard americano per attrezzature in biofarmaceutica e biotecnologie. Definisce tolleranze, finiture Ra, raccordi e weldability. | Richiesto su impianti pharma/biotech, specialmente per specole su linee aseptiche o su bioreattori. |
| EN 10204 3.1 | Certificazione dei materiali metallici con ispezione e test eseguiti da laboratorio accreditato del produttore. | Richiesto nei capitolati chimici, petrolchimici, pharma e O&G. È il minimo accettabile per tracciabilità materiale del corpo specola. |
DIN 11851 è molto diffuso nelle linee alimentari tradizionali, ma per scegliere una specola visiva nel 2026 bisogna valutare anche design igienico, pulibilità, drenabilità, vetro, tenute, compatibilità CIP/SIP e documentazione tecnica.
EHEDG e 3-A non sono obbligatori per legge in UE (la legge di riferimento è il Reg. CE 1935/2004 per materiali a contatto con alimenti), ma sono i criteri di design più riconosciuti internazionalmente. Un produttore che fornisce specole con documentazione EHEDG riduce significativamente i rischi in fase di audit qualità.
Le specole a trasparenza e a riflessione, note anche come gauge glass, rappresentano una famiglia tecnica distinta rispetto alle specole visive di linea.
Sono utilizzate principalmente come indicatori di livello visivo su serbatoi e impianti in pressione nei settori energia, chimico e petrolchimico.
Due vetri contrapposti permettono alla luce di attraversare il fluido. L'operatore vede direttamente il livello per trasparenza cromatica.
Utilizza un vetro prismatico che sfrutta la differenza di indice di rifrazione tra liquido e vapore.
Limite: non funziona con liquidi opachi o torbidi.
Variante con vetro piano (flat glass) invece del prisma, utilizzata in condizioni più severe.
Scelta pratica: la specola a riflessione è la soluzione standard per indicatori di livello su vapore, condensato e fluidi industriali chiari. La specola a trasparenza è preferita quando il colore del liquido è un parametro di processo (es. beverage o soluzioni chimiche).
La tabella seguente riassume quando usare e quando evitare le principali famiglie di specole visive.
| Soluzione | Quando usarla | Quando NON usarla da sola | Punto forte |
|---|---|---|---|
| Specola piana | Controllo visivo diretto su serbatoi, coperchi e punti di ispezione | Quando serve vedere meglio il passaggio continuo del fluido in linea | Compatta e versatile |
| Specola tubolare | Osservazione del fluido in transito, bolle, schiuma, colore, particelle | Quando basta verificare presenza/assenza del flusso | Visuale ampia |
| Indicatore di flusso | Diagnosi rapida del passaggio prodotto o della circolazione | Quando servono osservazione dettagliata o requisiti igienici più avanzati | Immediatezza di lettura |
| Specola igienica DIN 11851 | Linee food e beverage con attacchi lattiero-caseari diffusi | Quando il processo richiede criteri aseptic o standard/documenti ulteriori | Diffusione nel settore |
| Specola con illuminatore / accessori | Punti con visibilità limitata o controllo visivo più critico | Quando non sono state valutate area classificata, pulizia e compatibilità assieme | Maggiore leggibilità del processo |
| Specola a riflessione (gauge glass) | Indicatori di livello su vapore, condensati, acqua demineralizzata | Liquidi opachi o torbidi | Altissima leggibilità livello liquido/vapore |
| Specola a trasparenza (gauge glass) | Liquidi chiari o colorati con controllo visivo del colore | Applicazioni dove non serve trasparenza o con fluidi opachi | Visione diretta del fluido |
Quando il fluido aggredisce l'acciaio o il vetro, la specola standard non regge. Per questi casi forniamo una gamma interamente rivestita in PFA, con tubo in borosilicato 3.3 secondo ISO 3585 e flange in acciaio inox 304 o 316. Tutte le esecuzioni lavorano da -29 a 150 °C e reggono il vuoto pieno.
| Modello | Descrizione | Diametri | Pressione |
|---|---|---|---|
| CTSG | Spia tubolare rivestita PFA, lunghezza fissa, visione a 360° | DN25 - DN300 | 10 bar g da DN25 a DN100 |
| DTSG | Come CTSG ma con lunghezze da 100 a 1500 mm, per separazione azeotropica e processi da osservare su tratti lunghi | DN25 - DN400 | 10 bar g da DN25 a DN100 |
| FLSG | Interamente rivestita, senza vetro: tubo visivo infrangibile su supporto inox | DN25 - DN100 | 15 bar g fino a 50 °C |
| LGSG | Indicatore di livello rivestito PFA, costruibile da 250 a 6000 mm, con scala graduata | DN25 - DN50 | 10 bar g fino a 25 °C |
| BFSG | Con sfera galleggiante: protegge le pompe da vuoto dal passaggio accidentale di liquido e segnala visivamente il problema | DN25 - DN100 | 6 bar g da DN25 a DN50 |
Connessioni disponibili anche Tri-clamp, RJT, SMS e DIN 11851, compatibilmente con il diametro. Su richiesta: vetro rivestito FEP per prodotti che aggrediscono il vetro, schermo di sicurezza acrilico, disturbatori di flusso e illuminazione.
Le specole visive spesso richiedono illuminazione artificiale per garantire una lettura chiara del processo in punti poco illuminati, all'interno di serbatoi o su linee con fluidi scuri.
L'illuminatore non è un accessorio secondario: è parte dell'assieme e deve essere selezionato insieme alla specola in base a visibilità, temperatura, ambiente di installazione e classificazione ATEX.
Possono essere montati direttamente sul corpo della specola per aumentare contrasto e leggibilità del fluido.
Oggi sono la scelta preferita rispetto alle lampade alogene grazie a maggiore durata, minori consumi e minore calore irradiato sul vetro.
Vantaggio pratico: migliorano la leggibilità senza stressare termicamente il vetro come le soluzioni più datate.
In aree classificate Zone 1 e Zone 2, l'illuminatore deve avere una certificazione ATEX propria.
| Tipologia | Vantaggio principale | Quando usarla | Attenzione |
|---|---|---|---|
| Illuminatore standard | Aumenta contrasto e visibilità del processo | Linee poco illuminate, serbatoi, fluidi scuri | Verificare compatibilità con temperatura e ambiente |
| Illuminatore LED | Lunga durata, basso consumo, poco calore irradiato | Quasi tutte le applicazioni moderne | Selezionare temperatura colore e grado di protezione corretti |
| Illuminatore ATEX | Consente uso in area classificata | Zone 1 e Zone 2 con requisiti Ex | Serve certificazione propria dell'illuminatore, non solo della specola |
Errore frequente in area ATEX: si specifica la specola con certificazione Ex ma si dimentica l'illuminatore. L'assieme completo deve essere valutato: corpo specola + vetro + guarnizione + illuminatore + cablaggio. Se uno di questi componenti non ha la certificazione corretta, l'assieme non è conforme.

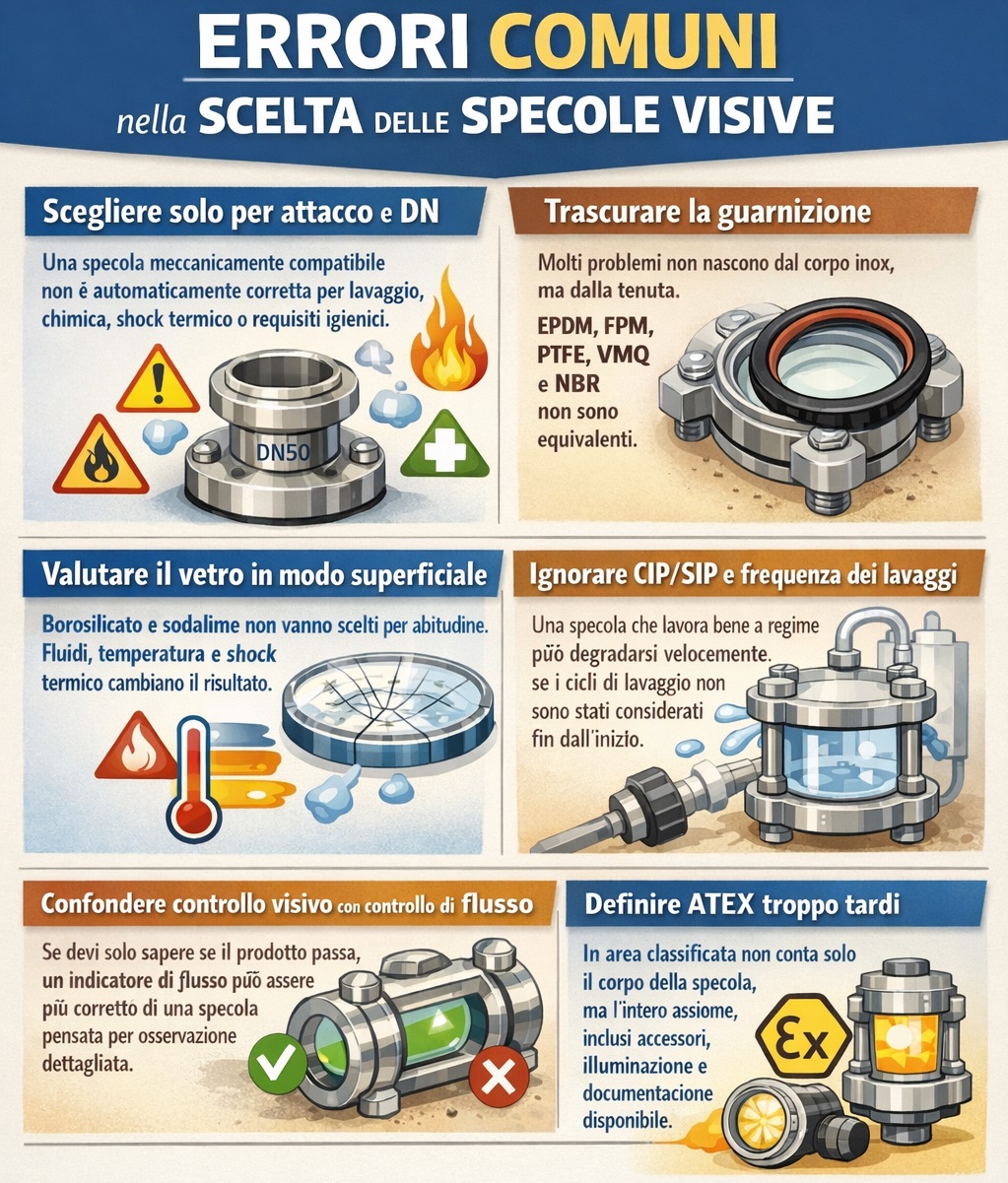

Una parte rilevante dei problemi nasce da errori di selezione evitabili. Questi sono i più frequenti.
Una specola meccanicamente compatibile non è automaticamente corretta per lavaggio, chimica, shock termico o requisiti igienici.
Molti problemi non nascono dal corpo inox, ma dalla tenuta. EPDM, FPM, PTFE, VMQ e NBR non sono equivalenti.
Borosilicato e sodalime non vanno scelti per abitudine. Fluidi, temperatura e shock termico cambiano il risultato.
Una specola che lavora bene a regime può degradarsi velocemente se i cicli di lavaggio non sono stati considerati fin dall'inizio.
Se devi solo sapere se il prodotto passa, un indicatore di flusso può essere più corretto di una specola pensata per osservazione dettagliata.
In area classificata non conta solo il corpo della specola, ma l'intero assieme, inclusi accessori, illuminazione e documentazione disponibile.
Per dimensionare correttamente una specola visiva è utile fornire queste informazioni fin dal primo contatto.
| Dato | Perché serve |
|---|---|
| Fluido o prodotto | Determina compatibilità chimica e obiettivo di controllo visivo |
| Temperatura e pressione | Definiscono limiti di vetro, guarnizioni e configurazione |
| Tipo di controllo richiesto | Serve per capire se è più corretta una specola o un indicatore di flusso |
| Attacco e dimensione | Indispensabili per la compatibilità meccanica |
| Settore applicativo | Food, pharma, chimico e utilities hanno criteri di scelta diversi |
| Lavaggi CIP/SIP | Influenzano vetro, tenute, durata e design dell'assieme |
| Documenti richiesti | Importanti per tracciabilità, validazione e qualifiche impianto |
| Area ATEX o non ATEX | Necessaria per accessori, illuminatori e configurazioni dedicate |
Descrivici fluido, attacco, temperatura, pressione e standard richiesti: ti aiutiamo a capire quale specola valutare davvero.
È un componente installato su tubazioni o serbatoi che permette di osservare direttamente il prodotto o il flusso senza aprire l'impianto.
Quando serve osservare un punto preciso del processo con una soluzione compatta, robusta e facile da integrare su serbatoi, linee o coperchi.
Quando serve una visione più estesa del fluido in transito, ad esempio per vedere bolle, emulsioni, schiuma, cambi di colore o continuità del passaggio.
No. Una specola è pensata per osservazione diretta del processo. Un indicatore di flusso è pensato soprattutto per verificare rapidamente se il prodotto passa o no.
Il borosilicato è generalmente preferibile quando servono maggiore resistenza termica e chimica. Il sodalime può essere adatto in applicazioni meno gravose e più standard.
No. DIN 11851 definisce solo la connessione meccanica (filettatura lattiero-casearia). Non valuta pulibilità, drenabilità, assenza di zone morti, materiali delle tenute né finiture superficiali Ra. Per un'applicazione igienica completa servono design conforme EHEDG o 3-A, materiali documentati EN 10204 e guarnizioni compatibili con il protocollo CIP/SIP.
Dipende da fluido, temperatura, chimica e lavaggi. EPDM, FPM, PTFE, VMQ e NBR hanno comportamenti diversi e vanno verificati sull'applicazione reale.
Va valutato l'intero assieme. In area classificata contano corpo, vetro, guarnizioni, accessori, illuminatori e documentazione disponibile.
Dipende dal vetro. Una specola con vetro borosilicato DIN 7080 regge fino a 280°C in servizio continuo e sopporta shock termici fino a 120°C ΔT. Una specola con vetro sodalime è limitata a circa 150°C e non tollera shock termici superiori a 40–50°C ΔT. La pressione massima dipende invece dal corpo (tipicamente 10–16 bar per versioni standard, fino a 400 bar per design specifici).
La causa più comune è lo shock termico sul vetro sodalime. Un ciclo CIP standard porta la linea da temperatura ambiente (20°C) a 80–85°C in pochi minuti: un ΔT di 60°C supera la soglia di resistenza del sodalime (40–50°C ΔT). Il borosilicato tollera ΔT fino a 120°C e non si rompe nelle stesse condizioni. La seconda causa è la corrosione progressiva del vetro sodalime da parte della soda caustica (NaOH 2–4%) usata nel CIP.
La specola a riflessione è la scelta standard per la maggior parte dei liquidi industriali (acqua, condensato, vapore, idrocarburi chiari): sfrutta la differenza di indice di rifrazione tra liquido e vapore e funziona senza illuminazione aggiuntiva. La specola a trasparenza è preferita quando il colore del liquido è informativo (birra, vino, succhi, soluzioni colorate) o quando il fluido è opaco e la riflessione non funziona
Sì, ma l'illuminatore deve avere certificazione ATEX propria, tipicamente Ex db IIC o Ex tb IIIC per Zone 1/21. Non è sufficiente che la specola sia certificata ATEX: ogni componente dell'assieme (corpo, vetro, guarnizione, illuminatore, cablaggio) deve avere la certificazione corretta per la zona di installazione. L'assieme completo va documentato.
Le zone morte (dead legs) sono cavità o recessi interni alla specola dove il prodotto non scorre durante la pulizia CIP. In queste zone il detergente non raggiunge le superfici con velocità sufficiente per rimuovere i residui, creando rischi microbiologici. EHEDG definisce i criteri di design per eliminarle: profondità massima delle cavità, angoli di drenaggio e finiture superficiali Ra ≤ 0,8 µm.
Vuoi una selezione più rapida? Inviaci fluido, attacco, temperatura, pressione e standard richiesti.
