Applicazione DYNAsize · Materiali da costruzione
DYNAsize per perlite e materiali da costruzione
Controllo granulometrico in linea di perlite espansa, argilla espansa, vermiculite e aggregati leggeri
Applicazione DYNAsize · Materiali da costruzione
Controllo granulometrico in linea di perlite espansa, argilla espansa, vermiculite e aggregati leggeri
Materiali da costruzione · Aggregati leggeri · Edilizia
Nell'industria dei materiali da costruzione leggeri — perlite espansa, argilla espansa, vermiculite, pomice granulare — la distribuzione granulometrica non è solo una specifica di prodotto: è il parametro fisico che determina direttamente la densità apparente, la conducibilità termica e le proprietà isolanti. Una distribuzione con troppe frazioni fini aumenta la densità e riduce l'effetto isolante; una distribuzione con troppi oversize compromette la lavorabilità in malte e intonaci.
DYNAsize è l'analizzatore granulometrico in linea per produttori di aggregati leggeri e materiali espansi nel range 170 µm – 6 mm. Installato dopo il forno di espansione o il vaglio di classificazione finale, misura in continuo la distribuzione dimensionale del materiale prodotto, rileva derive di processo e garantisce conformità alle norme tecniche di edilizia.
È installato presso Saint-Gobain, Knauf e altri grandi produttori europei di materiali da costruzione tecnici, e in Italia è distribuito da MCA come distributore autorizzato Dyna Instruments. Vedi anche l'application note tecnica su perlite.
I materiali espansi e gli aggregati leggeri per edilizia condividono caratteristiche che li rendono particolarmente adatti alla misura DIA in linea: forma irregolare, bassa densità, porosità interna variabile. Questi tre fattori penalizzano molto la setacciatura tradizionale e ancor di più la diffrazione laser (che assume sfericità). DYNAsize, con misura diretta dell'ombra ottica, è indifferente alla forma e alla densità.
Silicato vulcanico espanso per shock termico. Prodotto in classi granulometriche diverse per intonaci tecnici, isolamento cavità, sottofondi alleggeriti, geotecnica e criogenica. Classi normate da EN 14316.
Argilla clinkerizzata in forno rotativo per produrre aggregati leggeri usati in calcestruzzi alleggeriti, drenaggio, giardinaggio. DYNAsize copre la parte fine e media della produzione; per grani sopra i 6 mm si valuta caso per caso.
Silicato lamellare espanso per esfoliazione termica. Usato in intonaci refrattari, protezione antincendio, isolamento tecnico. La forma lamellare rende particolarmente inaffidabile la setacciatura tradizionale.
Pietra vulcanica porosa naturale, usata come aggregato leggero, drenante, substrato colturale. Distribuzione granulometrica correla direttamente con densità apparente e capacità drenante.
Vetro espanso, ceneri volanti agglomerate, materiali ceramici per usi tecnici. DYNAsize applicabile a tutti i materiali in caduta libera nel range operativo.
Sabbie silicee calibrate per prefabbricati, malte tecniche, vetrerie, filtrazione. Controllo classi commerciali (fine, media, grossa) in uscita dagli impianti di vagliatura.
Nei materiali espansi, la distribuzione granulometrica e la densità apparente (bulk density) sono strettamente correlate. Un aggregato leggero ideale ha una distribuzione stretta e controllata: particelle troppo piccole riempiono gli interstizi e aumentano la densità; particelle troppo grandi creano vuoti macroscopici che riducono le prestazioni meccaniche.
La densità apparente determina direttamente:
Misurare in linea la distribuzione granulometrica significa avere un proxy continuo della densità apparente, senza dover prelevare e pesare campioni manualmente. Quando la distribuzione devia, la densità apparente devia con lei — e DYNAsize lo segnala in minuti.
Temperatura, tempo di permanenza e portata di alimentazione nel forno determinano l'espansione raggiunta e quindi la granulometria finale. DYNAsize permette di vedere in minuti l'effetto di ogni regolazione, accelerando la messa a punto dopo cambi di materia prima o cambi di specifica.
La classificazione commerciale della perlite (fine, media, grossa) dipende dall'efficacia dei vagli. Il monitoraggio in linea protegge le classi dai rischi di contaminazione in caso di rotture o intasamenti dei setacci.
Ogni lotto ha un report granulometrico automatico, utile per certificazione CE dei prodotti da costruzione e per rispondere agli audit dei grandi clienti edilizi (Knauf, Saint-Gobain, grandi distributori).
La materia prima (roccia di perlite non espansa, argilla, scisto vermiculitico) varia naturalmente per cava e giacimento. DYNAsize rileva rapidamente derive di produzione causate da variazioni di materia prima, permettendo di compensare il processo di espansione.

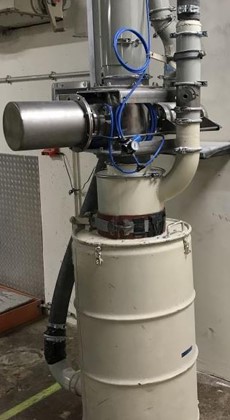

L'installazione tipica prevede il posizionamento dello strumento sul tubo di caduta in uscita dal vaglio di classificazione commerciale, dopo il forno di espansione e l'eventuale fase di raffreddamento. Per impianti multi-classe può essere utile installare più strumenti in parallelo, uno per ciascuna linea di classe (fine, media, grossa), per tracciabilità continua di ogni flusso commerciale.
La versione ATEX è tipicamente richiesta nei reparti dove polveri fini (soprattutto da abrasione durante il trasporto pneumatico della perlite espansa) generano atmosfere classificate zona 22. DYNAsize è certificato per tutte le zone con polveri combustibili.
Gli attacchi flangiati standard DN150, DN200 e DN250 permettono integrazione diretta nelle tubazioni di caduta esistenti. L'aria di purge (aria strumentale filtrata) è particolarmente importante in questi impianti perché polveri molto fini di materiali espansi tendono a sporcare le ottiche in assenza di protezione adeguata.
DYNAsize è installato presso Saint-Gobain, Knauf e altri grandi produttori europei di sistemi per edilizia, isolamento termico, intonaci tecnici, materiali da costruzione refrattari e specialty.
MCA mette a disposizione l'application note tecnica sulla misura granulometrica della perlite in linea, che descrive configurazione di installazione, parametri di misura e risultati tipici ottenibili con DYNAsize.
Inviaci tipo di materiale, classi granulometriche prodotte, punto di installazione previsto e classificazione ATEX dell'area. MCA ti risponde con una configurazione tecnica adatta all'impianto e fornisce l'application note dedicata.
La perlite espansa commerciale è disponibile in più classi granulometriche: fine (0,1-1 mm) per intonaci e malte tecniche, media (0,5-3 mm) per isolamento cavità e geotecnica, grossa (2-6 mm) per coperture e sottofondi. DYNAsize copre le classi media e grossa con misura diretta, e la parte superiore della classe fine a partire dai 170 µm.
Nella perlite espansa la granulometria è strettamente correlata alla densità apparente: una distribuzione con più fini riduce la porosità complessiva e aumenta la densità, compromettendo le proprietà isolanti termiche e acustiche. La distribuzione corretta è ciò che determina la conformità alle norme di prodotto per edilizia (EN 14316, EN 14317).
Sì. Il principio di misura DYNAsize si basa sulla proiezione dell'ombra della particella su un sensore ottico a pixel, indipendentemente dalla densità o porosità interna. Questo è un vantaggio rispetto a tecniche che assumono sfericità o densità costante: una particella di perlite irregolare e porosa viene misurata sulla sua dimensione reale, non su un equivalente sferico stimato.
DYNAsize è adatto a controllare perlite espansa, argilla espansa (leca/argex), vermiculite, pomice granulare, aggregati leggeri per calcestruzzi, sabbie silicee selezionate, inerti calibrati per prefabbricati. Il requisito è che il materiale rientri nel range 170 µm – 6 mm e possa essere misurato in caduta libera su un tubo di processo.
Tra le referenze europee di Dyna Instruments nei materiali da costruzione figurano Saint-Gobain, Knauf e altri grandi produttori di intonaci, sistemi di isolamento e materiali tecnici per edilizia. La versione ATEX è disponibile per l'installazione in reparti dove si generano polveri.
Tipicamente sì. Le polveri fini generate da abrasione della perlite durante trasporto pneumatico, cernita e confezionamento creano atmosfere classificate come zona 22 secondo ATEX 2014/34/UE. DYNAsize ATEX è certificato sia per l'interno dello strumento sia per l'ambiente circostante ed è installabile direttamente in questi reparti.
MCA fornisce DYNAsize per impianti di perlite espansa, argilla espansa e materiali da costruzione leggeri in tutta Italia, come distributore autorizzato Dyna Instruments.
