Misurazione continua della distribuzione granulometrica da 170 µm a 6 mm, direttamente sul flusso di processo
Analizzatore granulometrico in linea

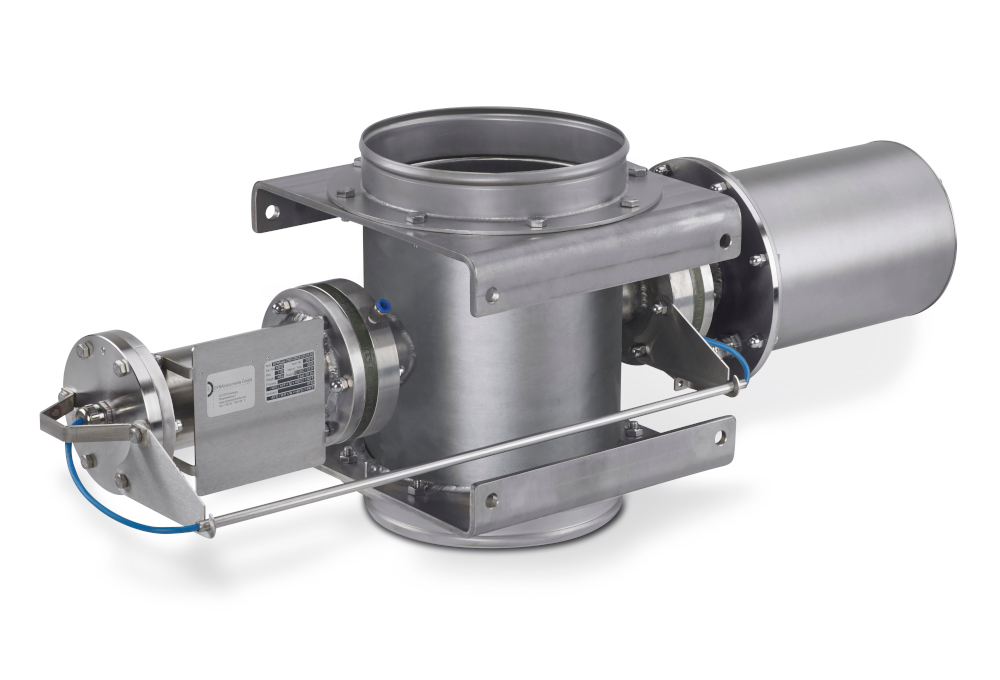

DYNAsize è un analizzatore granulometrico in linea che misura la distribuzione dimensionale di granulari secchi da 170 µm a 6 mm direttamente sul flusso di processo, senza campionamento manuale e senza interrompere la produzione.
È lo strumento di riferimento per chi produce o classifica zucchero, fertilizzanti, sale, pellet plastica, perlite, mangimi, cereali, sabbie e aggregati fini, e ha bisogno di sapere in tempo reale se la granulometria è in specifica, se un setaccio si sta rompendo o se il processo sta derivando.
MCA è distributore autorizzato Dyna Instruments in Italia: forniamo vendita, messa in servizio, formazione e assistenza post-vendita direttamente sul territorio italiano.
SICIT Group S.p.A., leader mondiale nella produzione di biostimolanti agricoli a base di idrolizzati proteici, ha scelto DYNAsize DN200 per il controllo granulometrico in linea del proprio granulato (d50 ≈ 2 mm), installato sotto tumbler screener a valle dei processi di spray drying e agglomerazione.
In quanto distributore autorizzato Dyna Instruments in Italia, MCA fornisce vendita, progettazione dell'interfaccia meccanica, messa in servizio, formazione operatori e assistenza post-vendita direttamente sul territorio italiano. Tempi di intervento misurati in giorni, non in settimane.
L'analisi granulometrica di laboratorio fornisce risultati precisi ma fuori tempo: tra il prelievo del campione e il report possono passare ore, durante le quali il processo produce lotti fuori specifica senza possibilità di intervento. La misura in linea risolve questo problema strutturale.
DYNAsize utilizza un principio ottico brevettato, sviluppato in collaborazione con il CeMOS della Hochschule Mannheim. A differenza della setacciatura tradizionale, riconosce anche le particelle dalla forma allungata o irregolare, che i setacci classificano in modo ambiguo.
Il materiale granulare cade liberamente attraverso il tubo di misura. Un flusso parziale rappresentativo viene indirizzato al sistema ottico, protetto da vetro borosilicato antigraffio e aria di purge.
Un fascio laser attraversa il flusso di granuli. Ogni particella proietta un'ombra su un sensore composto da pixel da 85 µm. L'oscuramento della matrice determina la dimensione reale della particella.
Il software DYNAsize Visual calcola la distribuzione granulometrica in continuo, mostra i trend nel tempo, imposta soglie di allarme e esporta i dati al PLC tramite RS485 o a due relè programmabili.
Non è una questione di "monitorare la granulometria" in astratto. DYNAsize è installato nei reparti produttivi per risolvere problemi specifici che ogni responsabile di processo riconosce.
Sostituzione progressiva delle analisi di laboratorio con una misura rappresentativa del flusso reale. Riduzione del campionamento manuale e dei relativi errori.
Un aumento improvviso delle frazioni oversize indica una crepa nel setaccio in pochi minuti. Senza DYNAsize, il problema emerge solo a fine lotto dal laboratorio.
Lo spostamento lento e costante della distribuzione verso il basso segnala un intasamento in corso. Manutenzione programmata invece che reattiva.
Quando un vaglio è sovraccarico, particelle fuori specifica passano indisturbate. DYNAsize rileva la contaminazione e attiva l'allarme prima che il batch sia compromesso.
Verifica immediata della conformità delle materie prime in accettazione, senza attendere il laboratorio. Particolarmente utile contro la segregazione da trasporto (effetto Brazil nut).
Visualizzazione immediata dell'effetto di ogni regolazione di macchina. Messa a punto di nuovi impianti e cambi prodotto completati in una frazione del tempo abituale.
Prima di valutare l'applicazione settoriale, due risorse trasversali utili a chi sta valutando l'acquisto: la guida pillar di scelta dell'analizzatore granulometrico in linea, e il case study italiano dell'installazione presso SICIT Group in Veneto.
Approfondimento tecnico imparziale sulle 4 tecnologie disponibili sul mercato (setacciatura dinamica, diffrazione laser, dynamic image analysis, spatial filter velocimetry). Confronto, criteri di scelta, errori tipici di installazione, ROI tipico.
Vai alla guida →Installazione di DYNAsize DN200 presso SICIT Group S.p.A. (Veneto), leader mondiale nella produzione di idrolizzati proteici per biostimolanti agricoli. Monitoraggio in continuo della granulometria del prodotto finito a valle di spray drying e agglomerazione.
Leggi il case study →Ogni settore industriale ha vincoli specifici di installazione, normativa e granulometria target. Consulta la pagina applicativa dedicata al tuo processo per casi d'uso concreti, configurazioni tipiche e range granulometrici di riferimento.
Controllo granulometrico dello zucchero in uscita dai setacci, rilevamento precoce rotture rete e ottimizzazione classi cristallino / semolato.
300 µm – 3 mmConformità alle specifiche ISO 8397 ed EN 15270 su NPK, urea prillata, solfato ammonico. Case study italiano: SICIT Group (Veneto).
1 – 5 mmControllo dimensione e riconoscimento forma per LDPE, HDPE, PET, PP e compound. Identifica pellet fuori forma che causano difetti in estrusione.
2 – 6 mmControllo granulometria perlite espansa, argilla espansa, aggregati leggeri. Correlazione dimensione e densità apparente in continuo.
150 µm – 4 mmControllo calibratura sementi, classificazione varietale, monitoraggio flussi in molitura. Integrazione con linee di trasporto pneumatico.
2 – 6 mmApplicazione trasversale a tutti i settori con vagliatura. Allarme in tempo reale sulle frazioni oversize per prevenire lotti fuori specifica.
Tutti i settoriOgni sistema include la licenza del software DYNAsize Visual per visualizzazione in tempo reale della distribuzione granulometrica, trend storici, impostazione soglie di allarme e archiviazione dati. Compatibile da Windows XP SP3 in avanti.
DYNAsize è certificato ATEX per installazione in zone con rischio di esplosione polveri, tipiche di fertilizzanti, zucchero, cereali, pellet plastica e altri materiali combustibili. La certificazione copre sia l'interno dello strumento sia l'ambiente circostante.
Inviaci il tipo di materiale, il range granulometrico target, le portate e il punto di installazione previsto. Ti rispondiamo con una configurazione tecnica e, se opportuno, proponiamo una demo sull'impianto o in sede MCA.
DYNAsize è un analizzatore granulometrico in linea che misura in tempo reale la distribuzione dimensionale di granulari secchi da 170 µm a 6 mm direttamente sul flusso di processo, senza campionamento manuale. Viene usato per controllo qualità continuo, rilevamento precoce di rotture e intasamenti dei setacci, ottimizzazione di vagli e mulini, e ispezione delle merci in entrata.
DYNAsize misura particelle da 170 µm a 6 mm. Questo range copre la maggior parte dei materiali granulari industriali: zucchero, fertilizzanti, sale, pellet plastica, perlite, mangimi, cereali, sabbie e aggregati fini. Per polveri sotto i 170 µm vanno valutate tecnologie alternative come la diffrazione laser.
Il materiale granulare cade liberamente attraverso il tubo di misura, dove un fascio laser proietta l'ombra di ogni singola particella su un sensore ottico composto da pixel da 85 µm. L'oscuramento dei pixel determina la dimensione reale della particella, considerando anche la forma. A differenza della setacciatura, DYNAsize rileva correttamente anche particelle allungate o di forma irregolare.
Sì. DYNAsize è certificato ATEX per zone con rischio di esplosione polveri. La certificazione copre sia l'interno dello strumento sia l'ambiente circostante, rendendolo adatto a installazioni su fertilizzanti, zucchero, cereali, pellet plastica e altri materiali combustibili.
Sì. MCA Strumentazione Industriale è distributore autorizzato Dyna Instruments in Italia. Forniamo vendita, messa in servizio, formazione operatori e assistenza post-vendita direttamente sul territorio italiano, con possibilità di demo in sede MCA o presso l'impianto del cliente.
L'analisi di laboratorio può richiedere ore tra il prelievo e il risultato, durante le quali un'intera produzione può essere compromessa. La misura in linea è continua, rappresentativa del flusso reale e permette di rilevare derive di processo e rotture di setacci in minuti invece che a fine turno. DYNAsize analizza il 100% del flusso, non solo i campioni estratti.
Sì. DYNAsize dispone di interfaccia RS485 per integrazione con PLC e sistemi SCADA, oltre a due relè di allarme programmabili per soglie di particelle fuori specifica. Il software DYNAsize Visual è incluso e consente visualizzazione live e archiviazione storica dei trend granulometrici.
DYNAsize è installato in oltre 40 impianti industriali in Europa: zuccherifici, produttori di fertilizzanti, stampaggio plastica, sale industriale, perlite e materiali da costruzione, pet food e cereali. Tra le referenze del costruttore figurano BASF, Südzucker, Nordzucker, K+S, Cargill, Borealis, Saint-Gobain, Knauf, Bühler e Clariant.
Sì. Tra le installazioni italiane seguite da MCA figura SICIT Group S.p.A. (Veneto), leader mondiale nella produzione di biostimolanti agricoli a base di idrolizzati proteici, dove DYNAsize DN200 monitora in continuo la granulometria del prodotto finito a valle dei processi di spray drying e agglomerazione. L'impianto può essere visitato da clienti qualificati interessati a valutare la tecnologia.
La diffrazione laser è ottimale per polveri fini sotto i 100 µm (cemento, pigmenti, API farmaceutiche) ed è una tecnica indiretta basata sullo scattering. DYNAsize lavora per misura diretta dell'ombra della particella e copre il range 170 µm – 6 mm, ovvero tutto il segmento dei granulari industriali dove la diffrazione laser non arriva. Sono tecnologie complementari, non sovrapposte.
L'installazione tipica richiede 1-2 giornate a impianto fermo per il montaggio meccanico sul tubo di caduta e il cablaggio elettrico. La messa in servizio e la calibrazione iniziale avvengono con impianto in marcia, normalmente in una giornata. MCA supporta ogni fase, dalla progettazione dell'interfaccia meccanica alla formazione degli operatori.
MCA è distributore autorizzato Dyna Instruments in Italia. Forniamo DYNAsize e supporto tecnico per installazioni in Lombardia, Veneto, Emilia-Romagna, Piemonte e su tutto il territorio italiano.
