MCA Strumentazione Industriale – Guida tecnica

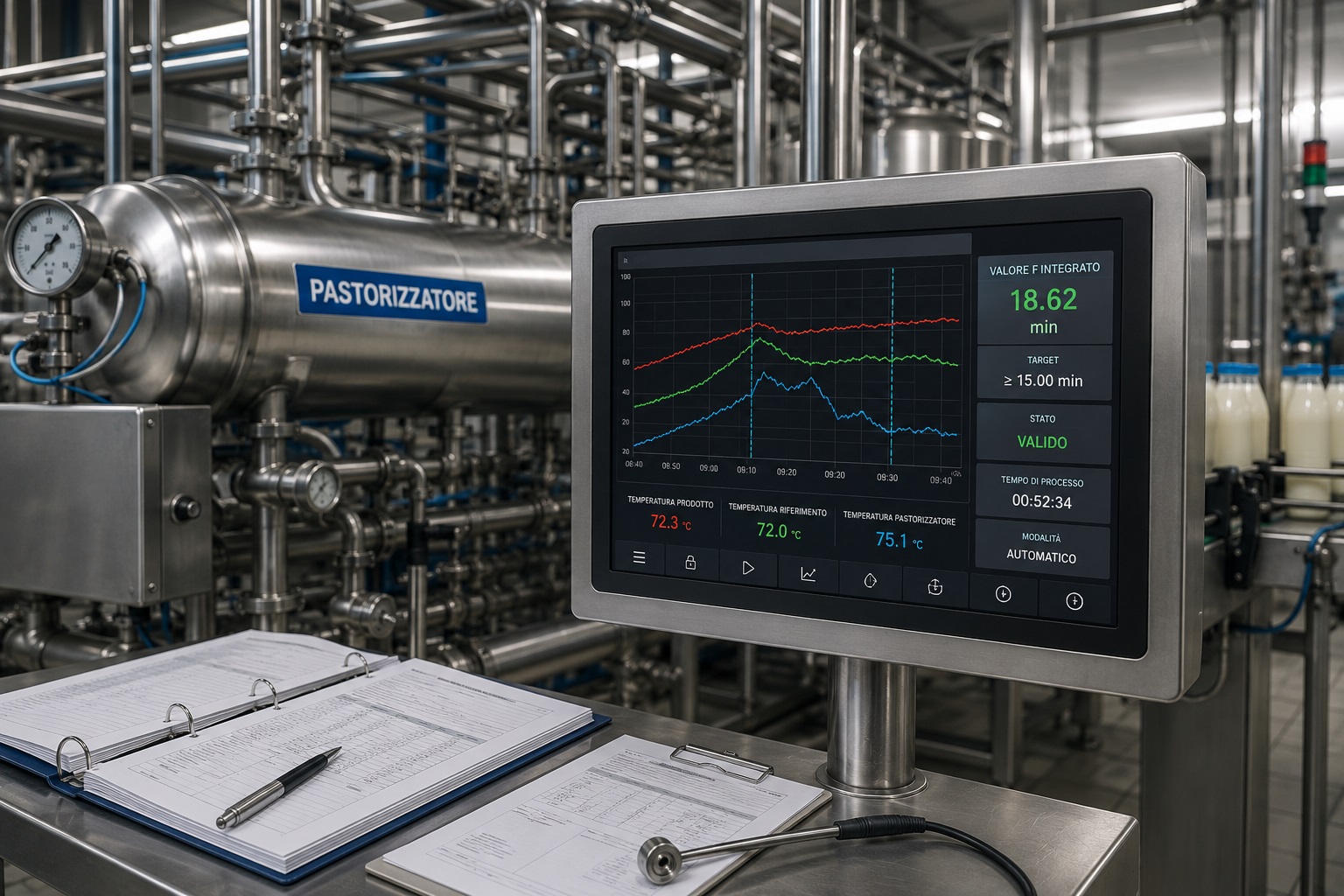

Pastorizzazione e sterilizzazione food: cos'è il valore F, come si calcola, quali registratori industriali a pannello lo integrano, come si configura nello strumento di processo. Una guida che parte dalla teoria microbiologica e arriva alla configurazione concreta.
Validazione trattamento termico food
Il valore F (F0, F70, F71, F121, F-value generico) è la misura quantitativa dell'efficacia di un trattamento termico. Per il QA di una linea food è il numero che dimostra che il lotto ha ricevuto la dose termica equivalente richiesta per inattivare la popolazione microbica target — Clostridium botulinum nella sterilizzazione, Coxiella burnetii nel latte pastorizzato, microrganismi vegetativi nelle pastorizzazioni a temperatura più bassa. Conoscerlo non basta: in un'industria che pastorizza decine di lotti al giorno serve avere il valore F calcolato in tempo reale dallo strumento, non rielaborato a fine giornata su Excel.
Sul SERP italiano si trovano molte pagine sulla teoria microbiologica del valore F (parametri D, z, formule di Bigelow, valori target per categoria di prodotto). Quasi nessuna pagina spiega come si configura concretamente il calcolo nel registratore di processo, quali strumenti industriali del mercato italiano lo integrano e come si valida il calcolo strumentale in audit. Questa guida copre entrambe le parti: teoria sufficiente a capire cosa stai impostando e configurazione operativa nel registratore.
Per configurare correttamente il calcolo nello strumento serve capire cosa misura il valore F e quali parametri lo determinano. Tre concetti chiave: tempo di riduzione decimale (D), resistenza termica (z), e indice di letalità (F).
Tempo di riduzione decimale (D): per un dato microrganismo a una data temperatura, è il tempo (in minuti) necessario per ridurre del 90% (di un fattore 10) la popolazione iniziale. Esempio: per Bacillus cereus in forma vegetativa, D60 = 1 minuto significa che a 60 °C la popolazione si dimezza ogni 0,3 minuti — 10 volte ogni minuto. È un parametro che caratterizza la resistenza termica del microrganismo target.
Resistenza termica (z): l'incremento di temperatura, in °C, necessario per ridurre il valore D di un fattore 10. Per le spore di Clostridium botulinum z ≈ 10 °C, per le forme vegetative dei batteri patogeni z ≈ 5-7 °C. È il parametro che descrive quanto rapidamente l'efficacia letale aumenta con la temperatura. Maggiore è z, meno sensibile è il microrganismo alla temperatura — quindi serve più calore per la stessa riduzione.
Indice di letalità (F): il tempo, espresso in minuti, alla temperatura di riferimento Tref, equivalente all'effetto letale cumulato durante l'intero trattamento. Tref e z definiscono la "scala" del valore F: F0 usa Tref = 121,1 °C e z = 10 °C (riferito al Clostridium botulinum). F70 usa Tref = 70 °C ed è tipico della pastorizzazione del latte. Il valore F totale del trattamento è la somma integrale dei contributi di ogni istante, pesati esponenzialmente dalla differenza tra temperatura misurata e Tref.
La definizione matematica del valore F è un integrale del tempo, calcolato sull'intera durata del trattamento (compresi riscaldamento, mantenimento e raffreddamento):
Operativamente, il registratore campiona la temperatura ogni secondo (1 Hz tipico) e ad ogni campionamento somma il contributo letale di quell'istante al totale: contributo = 10^((T - Tref) / z) × Δt. Il valore F finale è la somma di tutti i contributi sull'intera durata del trattamento. Per questo il calcolo richiede un campionamento continuo e accurato della temperatura: una termocoppia tarata Accredia, una frequenza di campionamento di 1 Hz o superiore, e un algoritmo strumentale che integra correttamente i campioni.
I valori target di F dipendono dal microrganismo che si vuole inattivare, dal pH del prodotto, dalla shelf-life desiderata e dalla normativa di riferimento. Sotto i riferimenti tipici per le applicazioni più diffuse — sono indicativi, il valore esatto va calibrato sul prodotto specifico tramite test di stabilità e analisi microbiologiche.
| Categoria | F target tipico | Note |
|---|---|---|
| STERILIZZAZIONE — F0 (Tref = 121,1 °C, z = 10 °C, target Clostridium botulinum) | ||
| Asparagi in scatola | F0 = 2 – 4 minuti | Prodotto a basso pH, riduzione decimale moderata |
| Fagioli in salsa | F0 = 2 – 4 minuti | Salsa di pomodoro acidifica il prodotto |
| Piselli e legumi | F0 = 4 – 6 minuti | Bassa acidità, target più conservativo |
| Sugo di carne | F0 = 8 – 15 minuti | Carne, alta acqua libera, alta carica iniziale possibile |
| Botulinum cook minimo | F0 = 3 minuti | 12 riduzioni decimali del Clostridium botulinum, valore minimo accettato |
| PASTORIZZAZIONE — F-values con altre Tref | ||
| Latte (HTST) | F70 ≈ 15 – 30 sec | 72 °C × 15 sec per Coxiella burnetii (z ≈ 7 °C) |
| Latte (LTLT) | F60 ≈ 30 min | 63 °C × 30 min, pastorizzazione bassa temperatura |
| Latte UHT | F0 = 3 – 5 | Sterilizzazione UHT (135-150 °C × 1-5 sec), shelf stable |
| Ortofrutta in conserva (pH > 4,2) | F71 > 30 minuti | Conservazione lunga, target microorganismi moderatamente termoresistenti |
| Prodotti acidi (pH < 4,2) | F121 > 9 | L'acidità riduce il fabbisogno di trattamento termico |
| Succhi di frutta | F85 ≈ 1 – 3 min | Pastorizzazione veloce, calibrata su lieviti e muffe |
| Birra (pasteur units) | PU60 = 15 – 30 | 1 PU = 1 minuto a 60 °C, target Lactobacillus |
Le applicazioni dove il calcolo F integrato nel registratore è di fatto il workflow standard sono cinque. Per ognuna l'approccio operativo tipico.
Linea con autoclave statica o rotante che processa lotti di scatole/vasi in trattamento termico a 115-125 °C. Il QA richiede F0 di lotto documentato per release. La termocoppia di calcolo è il punto critico del prodotto (cuore del barattolo, posizione che si scalda più lentamente). Il registratore avvia il calcolo a inizio ciclo, lo somma in tempo reale, lo congela a fine ciclo, lo include nel record di lotto.
Configurazione tipica: 6-12 canali (più termocoppie del prodotto + 2-3 di camera autoclave + camera vapore + pressione), Tref = 121,1 °C, z = 10 °C, F0 calcolato in continuoLinea continua con scambiatore a piastre, prodotto pastorizzato a 72-90 °C per 15-30 secondi. Il calcolo F è in tempo reale ma poco dinamico (il prodotto attraversa la zona calda velocemente). Il valore F si accumula a ogni passaggio. La termocoppia di calcolo è all'uscita della zona di sosta, dove il prodotto ha completato il trattamento.
Configurazione tipica: Tref = 70 °C (per latte) o 85 °C (per succhi), z = 7-8 °C, frequenza campionamento 1 Hz, allarme se F scende sotto targetLinea con tunnel di pastorizzazione che bagna le bottiglie con acqua calda crescente. Il prodotto attraversa le zone in successione, accumulando dose termica. Il calcolo F integrato gestisce naturalmente la curva di riscaldamento + plateau + raffreddamento. Tipico per birra, succhi, bevande analcoliche.
Configurazione tipica: termocoppia simulatore in bottiglia campione, calcolo PU (Pasteur Units) o F60, target 15-30 PU per birra, allarme su soglia minimaTrattamento a 135-150 °C per 1-5 secondi su prodotto fluido continuo, seguito da confezionamento asettico. Il calcolo F0 è critico ma rapido (frazione di secondo a temperatura massima). Richiede registratore con frequenza di campionamento elevata (≥10 Hz) per catturare correttamente la curva.
Configurazione tipica: Tref = 121,1 °C, z = 10 °C, campionamento 10 Hz, calcolo F0 con accuratezza ±0,1 minutoSugo di carne, ragù, prodotti carnei in vaso. Trattamento severo (F0 target 8-15) per bilanciare sterilizzazione e qualità organolettica. Il calcolo F è critico per il QA — un F0 sotto target obbliga al riprocesso o allo scarto del lotto. Spesso integrato in linea con SCADA per blocco automatico in caso di non conformità.
Configurazione tipica: 8-12 canali multi-zona autoclave, F0 target 12 con margine di sicurezza, allarme + interlock SCADA su sogliaAutoclavi pharma per sterilizzazione di soluzioni iniettabili, terreni di coltura, materiale poroso. Il valore F0 è uno dei parametri di validazione del ciclo, in aggiunta a tempo di esposizione e temperatura mantenuta. Qualifica IQ/OQ/PQ richiesta, conformità 21 CFR Part 11 e EU GMP Annex 1 per i registratori di linea.
Configurazione tipica: registratori con qualifica esplicita pharma (E+H Memograph M, Yokogawa GX), audit trail, firma elettronica, validazione di sistema completaIl VM7000A è uno dei pochi registratori industriali a pannello con calcolo F integrato di serie (non opzione). Sotto i parametri di configurazione tipici, validi anche come riferimento per altri registratori con funzione equivalente.
| Parametro | Valore tipico | Note operative |
|---|---|---|
| Canale di input | CH1 (termocoppia punto critico) |
Tipicamente la termocoppia che misura il cuore del prodotto, posizionata nella zona dove il riscaldamento è più lento |
| Tipo di calcolo F | F0 per sterilizzazione / F-value generico per pastorizzazione |
F0 ha Tref e z fissi; F-value generico permette di impostare valori personalizzati |
| Tref (temperatura riferimento) | 121,1 °C (F0) / 70-85 °C (pastorizzazione) | Da impostare secondo la cinetica del microrganismo target |
| Z (resistenza termica) | 10 °C (botulino) / 7-8 °C (Coxiella) / 5 °C (forme vegetative) | Calibrato sul microrganismo target del prodotto |
| Soglia di calcolo | ≥ 80 °C (configurabile) |
Sotto questa temperatura il contributo letale è trascurabile, il calcolo non parte (riduce rumore numerico) |
| Avvio calcolo | Automatico al raggiungimento soglia / Manuale via input digitale | Per linee con lotto definito, l'avvio manuale via DI da PLC è la prassi più robusta |
| Allarme su F | Soglia minima target × fattore sicurezza 1,2 | Es. per target F0 = 3, soglia allarme F0 = 3,6. Se non raggiunto a fine ciclo: allarme + record nel log |
| Visualizzazione display | Valore F istantaneo + grafico F vs tempo | L'operatore vede in tempo reale come si sta accumulando il valore F durante il ciclo |
| Esportazione dati | CSV con record di lotto: timestamp avvio/fine, F finale, T peak, durata | Salvato su SD + inviato via FTP a server QA per archivio long-term |
| Reset | Automatico a fine lotto / Manuale via DI | Configurazione tipica: reset automatico al cambio batch, con archivio del valore F precedente |
Per accettazione in audit BRC, IFS, ISO 22000, FDA, GMP la validazione del calcolo strumentale è obbligatoria. Quattro passi standard.
Si registra una curva temperatura-tempo di un trattamento reale (export CSV dal registratore), si calcola F manualmente con foglio Excel o software dedicato (es. Tecnosoft) usando la formula integrale con stesso Tref e z, si confronta con il valore F finale calcolato dallo strumento. Differenza accettabile: ±1% del valore F.
Si pone una sonda di temperatura calibrata Accredia (o equivalente ILAC) nella stessa posizione della termocoppia in linea durante un trattamento di test. Si confrontano lettura della sonda di riferimento, lettura del registratore e calcolo F risultante. Differenza accettabile: ±0,5 °C su lettura, ±1% su calcolo F.
Verbale di validazione che traccia: identificativo strumento (matricola), versione firmware, configurazione del calcolo F applicata, esito del confronto manuale, esito della verifica con sonda calibrata, firma del responsabile QA. Allegato al manuale di sistema HACCP/GMP, archiviato per durata richiesta dalla normativa applicabile.
La validazione va ripetuta annualmente (o secondo procedura interna), al cambio firmware dello strumento, al cambio configurazione del calcolo F (es. nuovo prodotto con z diverso), dopo manutenzione straordinaria dello strumento. Documentazione tracciata in registro di validazione.
MCA assiste i clienti food italiani nella scelta del registratore con funzione di calcolo F integrato (Ohkura VM7000A è la nostra proposta canonica per rapporto funzione/prezzo, ma seguiamo anche altre soluzioni se l'applicazione lo richiede), nella configurazione dei parametri Tref/z secondo il prodotto, nella documentazione di validazione per audit BRC/IFS/ISO 22000. Per applicazioni pharma con qualifica esplicita 21 CFR Part 11 indirizziamo verso Yokogawa, Eurotherm o E+H.
Approfondimenti su registratori industriali, applicazioni food e schede tecniche scaricabili.
Il valore F è una misura del tempo equivalente di trattamento termico subito dal prodotto a una temperatura di riferimento. Esprime in minuti l'effetto letale cumulativo del processo termico sulla popolazione microbica target. Per la sterilizzazione si usa F0, riferito a 121,1 °C con z = 10 °C (target Clostridium botulinum); per la pastorizzazione si usano F-values con altre temperature di riferimento (F60, F70, F71, F85) a seconda del microrganismo target e del prodotto. È il parametro che il QA usa per validare l'efficacia microbiologica del trattamento, indipendentemente dalla forma reale della curva temperatura-tempo.
La formula generale è F = ∫ 10^((T(t) − Tref) / z) dt, dove T(t) è la temperatura misurata istante per istante, Tref è la temperatura di riferimento (121,1 °C per F0), z è la resistenza termica del microrganismo target (in °C). L'integrale viene calcolato sull'intera durata del trattamento, riscaldamento e raffreddamento inclusi. È un calcolo cumulativo: ogni intervallo di tempo a temperatura T contribuisce al valore F totale con un peso esponenziale rispetto alla differenza T − Tref. Per questo un registratore industriale che acquisisce con frequenza 1 Hz e calcola in continuo restituisce un valore F molto più accurato di un calcolo manuale post-processo.
F0 è il valore standard internazionale per la sterilizzazione a calore umido, con Tref = 121,1 °C e z = 10 °C, riferito al Clostridium botulinum (la spora target). Per la pastorizzazione si usano valori F con temperatura di riferimento più bassa, calibrati sul microrganismo target del prodotto: F70 per pastorizzazione del latte (riferito a Coxiella burnetii, z = 7-8 °C), F71 per ortofrutta a pH > 4,2, F85 per altri prodotti. Per prodotti acidi (pH < 4,2) si usa F121 con valori target più bassi. La pastorizzazione non sterilizza il prodotto: riduce la carica microbica patogena ma richiede catena del freddo o conservanti per shelf-life lunga. La sterilizzazione (F0) rende il prodotto stabile a temperatura ambiente.
I valori target di F0 dipendono dalla popolazione microbica target e dalla shelf-life desiderata. Riferimenti tipici per alimenti in scatola sterilizzati: piselli e legumi 4-6, asparagi 2-4, fagioli in salsa 2-4, sugo di carne 8-15, prodotti carnei 5-12. Per il botulinum cook (12 riduzioni decimali del Clostridium botulinum) il valore minimo accettato è F0 = 3. La pratica industriale prevede di lavorare con un margine di sicurezza sopra il target (es. F0 effettivo di 5-6 dove il target è 3-4) per gestire variazioni di processo. Il valore esatto va calibrato sul prodotto con test di stabilità e analisi microbiologiche.
Tra i registratori videografici industriali a pannello del mercato italiano: Ohkura VM7000A ha la funzione di calcolo F integrata di serie (F0, F70, F71, F-value generico configurabile), senza opzioni a parte; Yokogawa SMARTDAC+ GX10/GX20 ha la funzione disponibile come opzione aggiuntiva; Eurotherm 6100A/6180A nelle varianti per food può supportare il calcolo via funzioni matematiche custom. Modelli di fascia entry-level (Eurotherm 6100E, Endress+Hauser Ecograph T) non hanno il calcolo F integrato — in quei casi il calcolo va fatto post-processo via Excel o software dedicato. Per applicazioni food con calcolo F come requisito centrale, il VM7000A è spesso la scelta più diretta per rapporto funzione/prezzo.
Nei modelli con funzione integrata (es. Ohkura VM7000A) la configurazione richiede tre informazioni: il canale temperatura su cui basare il calcolo (in genere la termocoppia del "punto critico" del prodotto, dove il riscaldamento è più lento), la temperatura di riferimento Tref (121,1 °C per F0, 70 °C per F70, ecc.) e il valore z (10 °C per Clostridium botulinum, 7-8 °C per Coxiella, configurabile per altri target). Il registratore inizia a calcolare il valore F integrato all'avvio del lotto, lo visualizza in tempo reale a display, lo salva nel record di lotto e lo include nell'export CSV. Per linee con più prodotti la configurazione può essere salvata come ricetta e richiamata al lotto successivo.
Il calcolo integrato dello strumento è accettato in audit di certificazione di qualità food (BRC, IFS, ISO 22000) come parte della documentazione di lotto, a condizione che lo strumento sia tarato accreditato (Accredia o equivalente ILAC), che la configurazione del calcolo sia documentata nelle procedure operative di processo e che il record di lotto sia archiviato in modo non manipolabile (audit trail, esportazione su server). Per applicazioni FDA negli Stati Uniti si applicano i requisiti 21 CFR Part 113 (low-acid canned foods) e 21 CFR Part 11 sull'integrità dei dati elettronici, che richiedono validazione formale dello strumento. La validazione formale del calcolo (verifica di correttezza dell'algoritmo) è in genere a carico del produttore e va richiesta come documento a corredo.
La validazione del calcolo strumentale richiede tre passi. Primo: confronto con calcolo manuale di riferimento — si registra una curva temperatura-tempo di un trattamento reale, si calcola F manualmente (Excel, software dedicato come Tecnosoft) e si confronta con il valore F calcolato dallo strumento. La differenza deve essere entro il margine di accuratezza dichiarato (tipicamente ±1% del valore). Secondo: verifica con sonda di taratura calibrata Accredia — si pone la sonda calibrata accanto alla termocoppia in linea durante un trattamento e si confronta lettura e calcolo F. Terzo: documentazione formale — la procedura di validazione viene tracciata con verbale firmato e ripetuta annualmente o secondo procedura interna. MCA assiste con documentazione e procedura di validazione.
Sì, è possibile, ma ha tre svantaggi pratici rispetto al calcolo integrato. Primo: ritardo nella validazione del lotto (il QA deve attendere fine processo, scarico dati, calcolo Excel prima di poter rilasciare il lotto). Secondo: maggiore rischio di errore (l'integrazione manuale via Excel richiede formule corrette e gestione coerente di intervalli di campionamento — una formula sbagliata invalida la validazione del lotto). Terzo: documentazione meno robusta in audit — un calcolo strumentale tracciato è una fonte primaria, un calcolo Excel è una rielaborazione che richiede più passaggi documentali. Per linee con un solo trattamento occasionale il calcolo post-processo può andare bene; per linee in produzione ripetitiva il calcolo integrato riduce significativamente il carico operativo del QA.
