Strumenti multi-canale a pannello per forni, autoclavi, pastorizzatori e linee di processo continuo. Cosa li distingue dai datalogger USB consumer, come si scelgono, quali brand sul mercato italiano e in quali fasce di prezzo. Una guida che parte dal caso applicativo, non dal modello.
Strumentazione di processo per la temperatura
Il termine "registratore di temperatura" copre due categorie molto diverse di prodotto. Da un lato i datalogger USB compatti, a 1-4 canali, alimentati a batteria, usati per trasporto refrigerato, celle frigo, monitoraggio ambientale puntuale (Testo, Elitech, Omega, PCE — tipicamente 50-300 euro). Dall'altro i registratori industriali a pannello, multi-canale (6-48), montati a quadro su linee di processo continuo, con integrazione SCADA, archiviazione di lungo periodo e qualifiche normative dichiarate (Yokogawa, Eurotherm, Endress+Hauser, JUMO, ABB, Ohkura — tipicamente 1500-8000 euro).
Sono strumenti diversi per casi d'uso diversi. Confonderli porta a scelte sbagliate: comprare un datalogger USB per registrare le 12 termocoppie di un forno di trattamento termico significa trovarsi a sostituirlo entro 6 mesi; comprare un videografico a pannello per il trasporto di un container farmaceutico è uno spreco di budget e ingegneria.

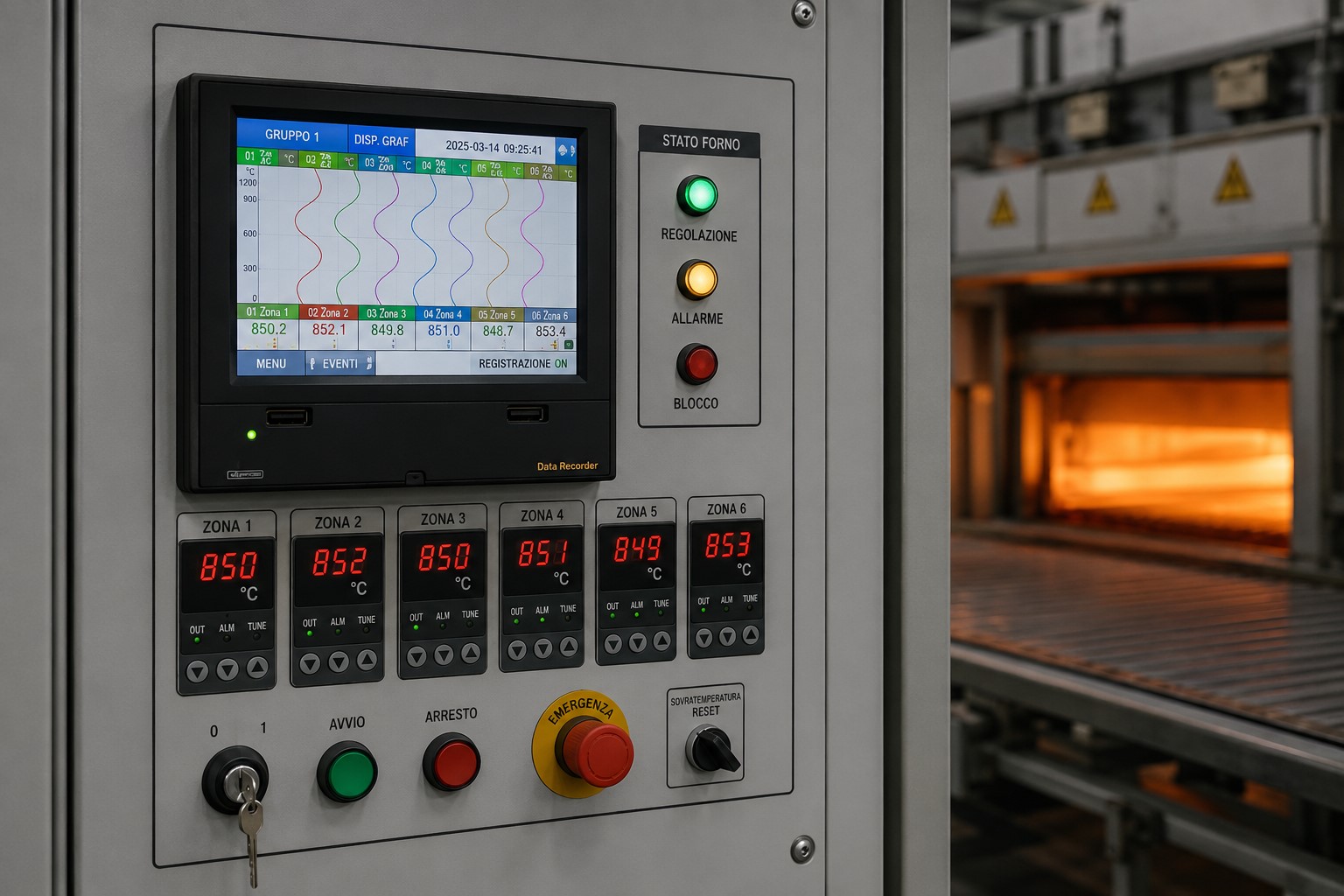

Questa pagina è dedicata al registratore di temperatura industriale a pannello: la categoria di strumenti pensata per linea continua, con i brand del mercato italiano, i criteri di scelta e le applicazioni tipiche. Se cerchi un datalogger USB consumer, è una pagina diversa.
Le due categorie si distinguono su sei dimensioni concrete. Sapere in quale colonna ricade il tuo caso ti dice subito quale tipo di strumento cercare.
I sei contesti applicativi più frequenti dove il registratore industriale a pannello è la scelta canonica. Per ognuno il vincolo dominante che orienta la selezione del modello.
Trattamenti di tempra, ricottura, distensione, cementazione. Vincolo dominante: AMS2750H per qualifiche NADCAP. Servono modelli con leggibilità 0,1 °C, SNTP, audit trail, taratura accreditata e dichiarazione esplicita del produttore di conformità AMS2750H. La TUS (Temperature Uniformity Survey) può richiedere 9-40 punti termocoppia simultanei, quindi ad alta densità di canali.
Modelli canonici: Yokogawa SMARTDAC+ GX20, Eurotherm 6100A TUS, Eurotherm 6180A TUS, ABB ScreenMaster RVG200 (per AMS2750)Trattamenti termici per la filiera automotive (IATF 16949). Vincolo dominante: CQI-9, requisiti analoghi ad AMS2750H ma con perimetro automotive. Stessi modelli canonici per la qualifica esplicita. Spesso integrazione MES per tracciabilità lotti.
Modelli canonici: Yokogawa SMARTDAC+ GX, Eurotherm 6100A/6180A TUSPastorizzatori a piastra, tunnel cottura, autoclavi food. Vincolo dominante: calcolo del valore F (F84/F93 per pastorizzazione, F0 per sterilizzazione) integrato nello strumento per validazione del trattamento termico. Funzione integrata nel VM7000A Ohkura, opzionale in altri modelli. Per linee con lavaggio a getto serve IP66 fronte pannello.
Modelli con valore F integrato: Ohkura VM7000A, Yokogawa GX (opzione). Per IP66 pannello: ABB RVG200, JUMO LOGOSCREEN.Sterilizzatori farmaceutici, autoclavi, camere stabilità, frigoriferi GxP. Vincolo dominante: 21 CFR Part 11 e EU GMP Annex 1 dichiarati. Endress+Hauser Memograph M RSG45 storicamente molto presente. Servono audit trail, gestione utenze, firma elettronica, archiviazione protetta. Validazione IQ/OQ/PQ richiesta.
Modelli con qualifica pharma esplicita: E+H Memograph M, Eurotherm 6100A, ABB RVG200, Yokogawa GXReattori, colonne, scambiatori, processo continuo nel chimico e petrolchimico. Vincolo dominante: integrazione SCADA pesante, alta densità di canali (12-48), allarmi configurabili, alta affidabilità in funzionamento continuo. Yokogawa storicamente molto diffuso in chimico italiano per continuità con la base installata.
Modelli tipici: Yokogawa SMARTDAC+ GX, Eurotherm 6180A multi-canale, Ohkura VM8800A (fino a 48 ch a costo competitivo)Centrali termoelettriche, cogeneratori, caldaie industriali, depurazione acque. Vincolo dominante: multi-canale (turbina, fumi, alimentazione, ritorno), Modbus TCP per SCADA, allarmi su soglie, notifica email su evento. Applicazione tipicamente non regolata su norme di qualità prodotto, ma con requisiti di sicurezza operativa.
Modelli competitivi su questa applicazione: Ohkura VM7000A (rapporto qualità/prezzo), Eurotherm 6100E, Yokogawa GX10Una volta confermato che ti serve un registratore industriale a pannello (e non un datalogger USB), la scelta del modello specifico passa da cinque criteri tecnici. Saltarne uno è la causa più frequente di errori di configurazione in fase di offerta.
Il primo dimensionamento è il numero di canali. 6 canali per applicazioni semplici (caldaia, autoclave singola), 12 per pastorizzatori a 3-4 zone, 24-48 per forni multi-zona o banchi prova. Aggiungere il 30-50% di margine sul fabbisogno minimo è una buona pratica: la modifica futura (aggiungere un punto di misura) ha impatto economico molto inferiore se i canali sono già disponibili.
Tipologie: termocoppie (K, J, T, N, R, S, B, E), RTD Pt100, segnali V e mAPer AMS2750H aerospace, CQI-9 automotive, 21 CFR Part 11, Annex 1 servono modelli con dichiarazione esplicita del produttore. Non basta che le specifiche tecniche siano coerenti: in audit la dichiarazione del costruttore conta. Per applicazioni di processo non regolate la qualifica esplicita non è necessaria e non vale la pena pagarla.
Verifica: dichiarazione del produttore, non semplice compatibilità tecnicaAlcune applicazioni richiedono funzioni che non tutti i modelli hanno. Calcolo del valore F per pastorizzazione/sterilizzazione: integrato nel VM7000A Ohkura, opzionale in Yokogawa GX. Gestione batch con marcatura lotto: ABB ScreenMaster RVG200, E+H Memograph. Antisismica per zone classificate: Ohkura VM8100A/VM8800A. IP66 fronte pannello per ambienti food: ABB RVG200, JUMO LOGOSCREEN.
Verificare nel datasheet la presenza esplicita della funzioneTutti i modelli industriali hanno Ethernet con Modbus TCP, FTP, SNTP di serie. Le differenze sono nei dettagli: alcuni hanno OPC UA nativo (utile per MES), altri hanno protocolli proprietari verso il rispettivo historian. Verificare la mappatura precisa dei registri Modbus prima dell'ordine — produttori diversi usano indirizzamenti differenti.
Da verificare: protocolli SCADA esistenti, mappatura registri, OPC UASe il sito ha già strumenti dello stesso brand, restare sullo stesso semplifica formazione, ricambi, integrazione SCADA. Eurotherm è storicamente forte in trattamento termico aerospace; Yokogawa nel chimico oil & gas; E+H in pharma. Per chi ha base installata Ohkura RM10G/RM18G la sostituzione con VM8100A/VM8800A è retrofit diretto: stessa foratura pannello, cablaggi riutilizzabili.
Da considerare: brand della base installata, retrofit diretto se disponibilePer applicazioni non regolate dove il vincolo dominante è il budget, esistono opzioni industriali di buon livello a prezzo significativamente inferiore ai brand europei di prima fascia. Ohkura, Fuji, Ascon Tecnologic offrono qualità solida a prezzo 30-50% inferiore. Il costo totale considera: strumento + installazione + tarature + ricambi su 10 anni.
Da valutare: TCO completo, non solo prezzo di listino dello strumentoMappa onesta dei produttori attivi in Italia con focus sui registratori a pannello per applicazioni temperatura. Non sono inclusi i produttori di datalogger USB consumer (Testo, Elitech, Omega, PCE) che fanno un altro tipo di prodotto per un altro caso d'uso.
Probabilmente il brand più diffuso in Italia in chimico, oil & gas ed energia. La famiglia SMARTDAC+ GX10/GX20 è il videografico paperless di riferimento, con architettura modulare scalabile, qualifica esplicita AMS2750/CQI-9 e ampia base installata storica.
Modelli per temperatura: SMARTDAC+ GX10 (12 ch), GX20 (fino a 100+ ch modulare), GP10/GP20 portatiliStoricamente forte in trattamento termico aerospace. La serie 6100A/6180A ha varianti TUS dichiaratamente qualificate AMS2750. Il 6100E è la versione economica entry-level. Il nanodac integra registratore + controllore PID in un formato 1/4 DIN.
Modelli per temperatura: 6100A/6180A TUS (qualifica AMS2750), 6100E (entry), nanodac (registratore + PID)Forte presenza in pharma, food e processo. Il Memograph M RSG45 ha qualifica esplicita Annex 1 e 21 CFR Part 11, è il modello più presente nel pharma italiano. L'Ecograph T RSG35 è la versione più semplice ed economica, IP65 fronte pannello.
Modelli per temperatura: Memograph M RSG45 (pharma), Ecograph T RSG35 (entry IP65)Tedesco, forte in regolazione e registrazione di processo. La famiglia LOGOSCREEN ha modelli per ogni esigenza, dal touch evoluto 700 al 24 canali con PROFINET. Buona reputazione di affidabilità, supporto italiano solido.
Modelli per temperatura: LOGOSCREEN 700, 601, 600Il ScreenMaster RVG200 ha varianti per AMS2750 e 21 CFR Part 11. Pannello IP66/NEMA 4X per ambienti food con lavaggio a getto, gestione lotti integrata, software DataManager Pro.
Modelli per temperatura: ScreenMaster RVG200 (top), RVG100 (entry)Costruttore giapponese fondato nel 1933. VM7000A è il modello universale: 3-12 canali, touch 5,7", Ethernet, calcolo valore F integrato (vantaggio specifico per food). VM8100A e VM8800A sono retrofit diretti dei vecchi RM10G e RM18G. Caratteristiche di processo coerenti con AMS2750/CQI-9 ma senza dichiarazione esplicita della qualifica — per audit NADCAP conviene Yokogawa o Eurotherm.
Modelli per temperatura: VM7000A (universale + valore F), VM7000B (case metallico), VM8100A (retrofit RM10G), VM8800A (retrofit RM18G, fino a 48 ch), RM10C/RM18J (ibridi carta + digitale)Il PHF è il videografico di Fuji per skid e impianti di processo: 3-6 curve, 5,7", scheda dati 1 GB, Ethernet con FTP, HTTP, Modbus TCP, SMTP. Posizionamento simile a Ohkura sul rapporto qualità/prezzo.
Modelli per temperatura: PHF (3-6 curve), PHE (livello superiore)Costruttore italiano (Vigevano, PV). Il RX200 è il videografico configurabile da 2 a 12 canali, posizionato in fascia economica con buona visualizzazione. Buona scelta per OEM e impianti di processo non regolati.
Modelli per temperatura: RX200 (2-12 ch), RX300 (24 ch), RX400 (450 ch)La scelta del registratore di temperatura è una decisione tecnica con impatto pluriennale: configurazione corretta, taratura accreditata, integrazione SCADA, eventuale validazione IQ/OQ/PQ sono fasi dove un distributore tecnico fa la differenza rispetto all'acquisto generico.
Se cerchi qualcosa di leggero per validazione spot, monitoraggio celle frigo o trasporto refrigerato, ti diciamo apertamente che ti serve un datalogger USB e ti suggeriamo dove comprarlo. La nostra zona è il registratore industriale a pannello per linee di processo continuo: lì siamo competitivi e portiamo valore tecnico.
MCA è distributore ufficiale Ohkura per l'Italia, ma se la tua applicazione richiede AMS2750 dichiarato ti diciamo apertamente che la scelta corretta è Yokogawa o Eurotherm. Se hai una base installata Eurotherm da continuare, ti consigliamo di restare su Eurotherm. La consulenza è guidata dal caso, non dal brand.
Il caso più frequente in Italia oggi non è "primo registratore" ma sostituzione di un registratore a carta legacy (Eurotherm 392, Honeywell DR, Yokogawa μR, ABB Commander, Ohkura RM10G). Conosciamo i vincoli concreti del retrofit: foratura pannello, cablaggio, mappatura SCADA, riutilizzo termocoppie esistenti.
Oltre ai registratori MCA fornisce strumentazione di processo (pressione, livello, portata, valvole, ATEX, applicazioni igieniche) e termocoppie/RTD industriali per il loro cablaggio. Per chi rifà il pacchetto strumentazione di una linea, un solo interlocutore qualificato significa omogeneità di documentazione e supporto.
Mandaci il contesto applicativo: tipologia di processo (forno, autoclave, pastorizzatore, ecc.), numero di punti di misura, tipologia di sensori (termocoppia tipo? RTD?), eventuali requisiti normativi (AMS2750H, CQI-9, Annex 1, 21 CFR Part 11), sistema di supervisione esistente. Ti rispondiamo con due o tre modelli candidati, prezzi indicativi e tempi di consegna — anche di brand diversi se è il tuo caso.
Approfondimenti sul tema registratori industriali, dalle guide tecniche agli scaricabili, dalla pillar Ohkura alle applicazioni di settore.
Sono due categorie di prodotto diverse per casi d'uso diversi. Il registratore di temperatura industriale è uno strumento da quadro a pannello, multi-canale (tipicamente 6-48), con display touch, archiviazione di lungo periodo (mesi o anni), integrazione di rete con SCADA via Modbus TCP ed Ethernet, ed è progettato per funzionamento continuo 24/7 su linee di processo. Il datalogger USB è un dispositivo compatto e portatile a 1-4 canali, alimentato a batteria, con software PC dedicato per scaricare i dati, orientato a misure temporanee — trasporto a temperatura controllata, monitoraggio celle frigo, validazione campagne brevi. Per processi continui di linea (forni, autoclavi, pastorizzatori) la scelta è il registratore industriale; per il trasporto refrigerato o la qualifica spot di una camera climatica il datalogger USB è più adatto.
Dipende dal numero di zone del forno e dal numero di punti di misura per zona. Una configurazione tipica è una termocoppia per zona più una termocoppia di prodotto, e in trattamento termico aerospace AMS2750H richiede una termocoppia di lavoro per zona più termocoppie del carico (TUS — Temperature Uniformity Survey — può richiedere 9-40 punti). Per forni a 3-6 zone bastano spesso 12 canali; per forni grandi o linee continue multi-zona si va a 24-48 canali. Una regola pratica: dimensionare con margine di un 30-50% sopra il fabbisogno minimo per gestire eventuali punti aggiuntivi durante TUS o sviluppo prodotto.
Non è obbligatorio in tutti i casi ma è frequentemente richiesto. Il valore F (F0 per la sterilizzazione, valori F84 e F93 per la pastorizzazione) misura l'efficacia letale del trattamento termico sulla flora microbica target. È il parametro che il QA usa per dimostrare al controllo qualità che il lotto ha raggiunto la sterilità o la pastorizzazione richiesta. Avere il calcolo integrato nel registratore (in ingresso al lotto, non post-elaborato in Excel) semplifica la documentazione e riduce il rischio di errori. La funzione è integrata nei modelli industriali pensati per food (Ohkura VM7000A) o disponibile come opzione (Yokogawa GX). Per dettagli tecnici sul calcolo si veda la guida dedicata sulla determinazione del valore F.
I registratori industriali moderni hanno ingressi universali, ovvero la stessa morsettiera accetta diverse tipologie di sensore con configurazione via menu touch. Le tipologie standard sono: termocoppie tipo K (più diffuso, range -200 a +1370 °C), J, T (alta precisione bassa temperatura), N (alta stabilità), R, S, B (alte temperature aerospace), E (criogenico). RTD: Pt100 a 3 o 4 fili (più diffuso in food e pharma per precisione), Pt1000, Cu100, Ni100. Segnali in tensione (mV per shunt esterni, V) e in corrente (4-20 mA, 0-20 mA, 1-5 V). Verificare nei datasheet la disponibilità del tipo specifico richiesto, in particolare per termocoppie meno comuni come K-low, PR40-20, Au-Pt, Pt-Pd.
AMS2750H impone strumenti digitali con leggibilità 0,1 °C, sincronizzazione tempo SNTP, audit trail, taratura accreditata e dichiarazione esplicita del produttore di conformità allo standard. I produttori che dichiarano la qualifica sui loro modelli sono Yokogawa (SMARTDAC+ GX) ed Eurotherm (serie 6000 nelle varianti TUS — 6100A TUS e 6180A TUS). Per audit NADCAP queste sono le scelte canoniche. ABB ScreenMaster RVG200 è dichiarato compatibile con AMS2750. Modelli di altre marche possono avere caratteristiche tecniche compatibili (precisione, SNTP, audit trail) ma senza la dichiarazione esplicita: in audit l'onere documentale ricade sull'utilizzatore.
I prezzi seguono le stesse fasce dei registratori videografici industriali, perché un registratore di temperatura industriale è in pratica un videografico configurato per ingressi termocoppia/RTD. Fascia economica (1500-2500 euro per 6 canali Ethernet): Ohkura VM7000A, Fuji PHF, Ascon Tecnologic RX200. Fascia media (2500-4500 euro): Eurotherm 6100E, Endress+Hauser Ecograph T RSG35, Ohkura VM8100A. Fascia alta (4500-8000+ euro): Yokogawa SMARTDAC+ GX, Eurotherm 6100A/6180A TUS con qualifica AMS2750, Endress+Hauser Memograph M RSG45 con qualifica Annex 1, Ohkura VM8800A per multi-canale alto. A questi vanno aggiunti costo di installazione, taratura accreditata se richiesta in qualifica, eventuali certificati di test.
Sì, e nella stragrande maggioranza dei casi è la scelta corretta. Un registratore industriale moderno gestisce nativamente 12, 24, 48 canali da un unico strumento, con visualizzazione raggruppata per zone, allarmi indipendenti per canale, archiviazione consolidata. Centralizzare la registrazione su un unico strumento riduce il costo totale, semplifica la manutenzione, ottimizza l'integrazione SCADA e rende più semplici la qualifica e la taratura. Eccezioni: forni con zone fisicamente molto distanti dove il cablaggio sarebbe troppo lungo (in quel caso convengono trasmettitori field-mounted con concentratore Modbus), o forni dove la ridondanza è richiesta per safety (due registratori indipendenti su zone critiche).
La validazione di un registratore di temperatura segue il processo di qualifica strumentale GxP: qualifica di installazione (IQ — verifica installazione corretta), qualifica operativa (OQ — verifica funzionamento dello strumento secondo specifiche), qualifica di prestazione (PQ — verifica funzionamento nelle condizioni reali di processo), seguito da taratura iniziale tracciabile (con certificato Accredia in Italia o equivalente firmatario ILAC) e da una procedura di taratura periodica (in genere annuale o semestrale). Per ambienti con 21 CFR Part 11 servono inoltre audit trail, gestione utenze e firma elettronica configurati e documentati. La validazione di sistema (SDLC, gestione del cambiamento, formazione) è in aggiunta alla qualifica strumento.
MCA è distributore ufficiale Ohkura Electric per l'Italia: forniamo l'intera linea Ohkura di registratori per temperatura — videografici paperless VM7000A, VM7000B, VM8100A, VM8800A e ibridi carta + digitale RM10C e RM18J — con supporto tecnico, configurazione e assistenza post-vendita sul territorio italiano. Lavoriamo con un approccio applicativo brand-agnostic: se l'applicazione richiede un brand con qualifica AMS2750 o Annex 1 esplicita (Yokogawa, Eurotherm, Endress+Hauser) lo segnaliamo apertamente e indirizziamo. La consulenza è guidata dall'applicazione, non dal brand.
