Indicatori a LED con cifre da 60 e 100 mm per lettura fino a 50 metri — ingressi processo, impulsi, temperatura, celle di carico, Modbus, custodia metallica IP65 con controllo integrato
Indicazione e controllo industriale a vista

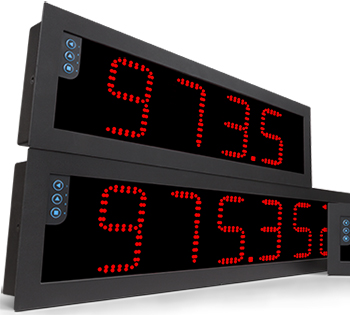

Un display industriale grande formato è un indicatore numerico a LED con cifre alte tra 60 e 100 mm, progettato per la lettura nitida da distanze di 25-50 metri in ambiente produttivo. Riceve segnali standard di processo, impulsi, temperatura o celle di carico e li visualizza come valore numerico in posizione visibile a tutta la cella, integrando opzionalmente funzioni di controllo come relay, uscite analogiche e comunicazioni seriali.
La gamma FEMA Serie B è la soluzione di riferimento europea per indicazione e controllo industriale a vista. Quattro formati di cassa (60 e 100 mm, 4 e 6 digit), versioni di ingresso per ogni segnale industriale standard e moduli di controllo modulari permettono di configurare lo strumento esatto per ogni applicazione: dall'Andon di linea produttiva al ripetitore peso del silos, dal contametri della tagliatrice al display di temperatura del forno.
Come distributori ufficiali per l'Italia di FEMA Electronica (Spagna, dal 1969), forniamo l'intera gamma Serie B con configurazione su misura, supporto tecnico in italiano e assistenza post-vendita direttamente sul territorio nazionale.
I display industriali grande formato non sono un prodotto unico ma una famiglia di strumenti che cambia in base al segnale di ingresso e ai moduli di controllo aggiunti. La Serie B copre l'intero spettro applicativo dell'indicazione a distanza industriale.
Quattro domande per identificare il modello corretto. La configurazione finale è indicativa: per la quotazione esatta con codifica completa contatta il nostro ufficio tecnico.
Prossimo passo. La codifica esatta richiede di specificare alimentazione (-H universale 85-265 Vac o -L 11-36 Vdc), colore cifre (rosso, verde o bianco) e moduli output specifici. Inviaci la configurazione e ti rispondiamo in 24h con quotazione e disponibilità.
La regola pratica per i display industriali è che 1 mm di altezza cifra corrisponde a circa 0,4-0,5 m di distanza di lettura nitida in buone condizioni di illuminazione. La Serie B è disponibile in due altezze cifre standard, in due formati di numero di digit ciascuno, per un totale di 8 modelli base.
| Modello | Cifre | Altezza cifra | Distanza lettura | Quando usarlo |
|---|---|---|---|---|
| B24 / B44 | 4 | 60 mm | fino a 25 m | Sale controllo, postazioni di lavoro vicine |
| B26 / B46 | 6 | 60 mm | fino a 25 m | Conteggi e peso a media distanza |
| B34 / B54 | 4 | 100 mm | fino a 50 m | Reparti produttivi, ingressi capannone |
| B36 / B56 | 6 | 100 mm | fino a 50 m | Andon su intere isole produttive, magazzini |
Distanza nominale vs reale. I valori di 25 e 50 m sono indicativi in condizioni di illuminazione ambiente normale e visione perpendicolare. In capannoni con illuminazione scarsa o controluce la distanza utile si riduce del 20-30%. In ambienti esterni in pieno sole o per visione angolata oltre 30° valutare cifre più grandi o opzione bianco/verde alta luminosità. Usa il calcolatore distanza di lettura →
La Serie B accetta tutti i segnali industriali standard tramite differenti suffissi di codifica. La versione di ingresso si sceglie al momento dell'ordine in base al sensore o alla rete di campo a cui il display sarà connesso.
Ingresso universale per segnali di processo da trasmettitori (pressione, temperatura, livello, portata) e sensori standard. Scala configurabile, decimali liberi, fattore di conversione e offset. La versione P(6) è ottimizzata per 5 e 6 cifre.
Tipico: ripetitore peso, livello silos, pressione caldaia, posizione attuatore.
Conta impulsi da sensori induttivi, PNP, NPN, fotocellule, encoder incrementali, encoder bidirezionali a quadratura, contatti meccanici, teste magnetiche. Modi operativi: contatore, tachimetro (rpm o pezzi/min), periodimetro (tempo ciclo), cronometro, conta tempo.
Tipico: conta pezzi a fine linea, distanza in mm di una testa di taglio, contametri di avvolgitori, rpm di motori, controllo cicli di manutenzione.
Ingresso diretto per Pt100 e Pt1000 a 2, 3 o 4 fili, e per termocoppie tipo K, J, T, R, S, B, N, E. Linearizzazione interna, compensazione giunto freddo per termocoppie, scala in °C o °F.
Tipico: temperatura forni, autoclavi, scambiatori, frigoriferi industriali, processi di trattamento termico.
Ingresso diretto per celle di carico mV/V, con tensione di eccitazione integrata che alimenta fino a 8 celle in parallelo. Funzioni Tara, Auto-tara, fattore di scala, offset configurabili da tastiera frontale.
Tipico: ripetitore peso silos e tramogge, dosaggio in linea, riempimento cubotti dosato. Vedi cluster celle di carico →
Versione A per voltmetro/amperometro AC su rete (Vac, Aac), versione D per voltmetro/amperometro DC. Visualizzazione di grandezze elettriche in posizione visibile da quadro elettrico o cabina.
Tipico: visualizzazione corrente assorbita di motori principali, tensione di linea, parametri elettrici di sotto-stazioni.
Frequenzimetro per reti AC (50/60 Hz) e per segnali in frequenza che non richiedono tensione di eccitazione. Risoluzione e scala configurabili.
Tipico: frequenza linea elettrica, output di sensori a frequenza, controllo velocità inverter.
Display gestito interamente via Modbus RTU su RS-485 o RS-232. Il valore visualizzato arriva direttamente dal PLC o dal sistema MES. Ideale per Andon e visual management dove il valore da mostrare cambia (turno, OEE, target, KPI).
Tipico: Andon di linea, ripetitore valore da PLC, KPI di reparto. Per altri fieldbus (Profinet, EtherNet/IP) MCA propone soluzioni di altri brand del catalogo.
La Serie B non è solo un display: è un indicatore con controllo integrato. Tramite moduli opzionali aggiungibili negli slot di espansione, ogni strumento può diventare anche un controllore on-off, un retransmettitore o un nodo di rete. I formati a 4 cifre supportano fino a 2 opzioni, i formati a 6 cifre fino a 3 opzioni.
| Modulo opzionale | Funzione | Quando usarlo |
|---|---|---|
| Relay (1, 2 o 3) | Contatti scambio per soglie configurabili | Allarmi alto/basso, controllo on-off di valvole, motori, riscaldatori |
| Transistor / SSR | Output statico veloce | Comando attuatori a stato solido, alta frequenza di commutazione |
| Uscita analogica | 4-20 mA o 0-10 V retransmessa | Invio del valore visualizzato a PLC, registratore, BMS |
| Modbus RTU su RS-485 | Comunicazione bus seriale | Lettura valore da SCADA/MES, configurazione remota, Andon dinamico |
| RS-232 | Comunicazione punto-punto | Connessione diretta a stampante, terminale, PC |
Esempio pratico Bxx-LC con 2 relay. Display di pesatura silos con 6 cifre, 2 relay configurati come "riempimento lento" (relay 1 si chiude al 90% del setpoint) e "stop riempimento" (relay 2 si chiude al 100%). Comando diretto della valvola di alimentazione del silos senza PLC intermedio.
La Serie B copre tutte le applicazioni dove un valore numerico industriale deve essere letto a distanza. Le configurazioni più frequenti che proponiamo a clienti italiani.
Display 100 mm, 6 cifre, modello COM (Modbus). Mostra in tempo reale pezzi prodotti, target di turno, scarti, OEE. Valori letti dal PLC o dal MES e visualizzati in posizione visibile a tutta l'isola produttiva.
Applicazioni: linee assemblaggio, automotive, packaging, food, abbigliamento, world class manufacturing.
Modelli di riferimento: B36-COM o B56-COM (6 cifre 100 mm, Modbus)Display 60 o 100 mm, 6 cifre, modello C1. Sensore induttivo o fotocellula conta i pezzi che escono dalla linea. Reset turno via tastiera frontale, via input digitale o via Modbus. Setpoint con relay per allarme target raggiunto.
Applicazioni: packaging, lavorazioni meccaniche, stampaggio plastica, fonderia, packaging farmaceutico, fine linea automatica.
Modelli di riferimento: B26-C1 / B46-C1 (60 mm) o B36-C1 / B56-C1 (100 mm)Display 100 mm, 4 o 6 cifre, modello LC. Lettura diretta dalla cella di carico, peso visibile dal piazzale di scarico o dall'area dosaggio. Tara configurabile, fattore di scala, allarmi di livello alto/basso con relay.
Applicazioni: molini, mangimi, cementifici, industria chimica, dosaggio batch, riempimento autocisterne.
Modelli di riferimento: B34-LC / B54-LC (4 cifre) o B36-LC / B56-LC (6 cifre)Display 60 mm, 6 cifre, modello C1 con encoder. Conta i metri di nastro, filo, lamiera in avvolgimento o in taglio. Setpoint di taglio con relay di stop motore, pre-allarme di rallentamento al 95% della lunghezza target.
Applicazioni: tessile, cavi elettrici, lamiera in coil, gomma e plastica in foglio, carta tissue, nastri abrasivi.
Modelli di riferimento: B26-C1 con 1 o 2 relay e ingresso encoder a quadraturaDisplay 60 o 100 mm, 4 cifre, modello T. Pt100 o termocoppia direttamente connessa, indicazione visibile a operatori in movimento, allarmi alto/basso con relay per spegnimento o segnalazione anomalia.
Applicazioni: trattamenti termici, forni di cottura ceramica e vetro, sterilizzatori, scambiatori industriali, frigoriferi e cold room.
Modelli di riferimento: B24-T / B44-T (60 mm) o B34-T / B54-T (100 mm)Display 100 mm, 6 cifre, modello COM. Valore aggiornato dal sistema di gestione produzione via Modbus. Visione globale dello stato di reparto da qualsiasi punto, possibilità di alternare più indicatori (turno corrente, target giorno, scarti, OEE) con scripting da PLC.
Applicazioni: lean manufacturing, world class manufacturing, kaizen, gestione a vista del reparto, fabbrica visiva.
Modelli di riferimento: B36-COM / B56-COM con alimentazione HTensione 85-265 Vac e 120-370 Vdc. È la scelta predefinita per installazioni alimentate da rete: valida sia in Europa (230 Vac) che in altri paesi, robusta in presenza di sbalzi di tensione e armoniche da inverter.
Standard per il 90% delle installazioniTensione 11-36 Vdc. Per installazioni alimentate dal quadro a 24 Vdc, applicazioni mobili, retrofit su impianti esistenti senza linea AC dedicata, sistemi alimentati da gruppo di continuità DC.
Quadri 24 Vdc, applicazioni mobiliGrado di protezione IP65 adatto a tutti gli ambienti industriali standard con presenza di polveri e spruzzi occasionali. Struttura in acciaio verniciato, frontale antiriflesso, robusta per installazioni in officina, capannone, magazzino, sala controllo.
Ambienti industriali standardStaffe laterali standard per fissaggio a pannello, a parete (con staffe ortogonali o a bandiera), a sospensione (catene o tiranti dal soffitto per visione 360°). Configurazioni speciali per montaggio su colonne o pilastri produttivi.
Pannello / parete / sospensioneAttenzione ad ambienti aggressivi. L'IP65 protegge da polveri e spruzzi non sotto pressione. Per ambienti con getti d'acqua diretti continui (lavaggi industriali), per esterno esposto a pioggia battente, o in atmosfere chimicamente aggressive (saline, vapori acidi), valutare protezione aggiuntiva con custodia esterna o consultare per opzioni IP66/IP67 dedicate. Per zone ATEX, MCA propone soluzioni di altri brand del catalogo certificati Ex.
Cosa devi visualizzare e da quale fonte arriva? Sensore 4-20 mA (-P), conta impulsi (-C1), Pt100 (-T), cella di carico (-LC), Modbus dal PLC (-COM). Il suffisso di ingresso è il primo elemento della codifica.
Quanti metri tra il display e l'operatore più lontano? Sotto 25 m: cifre 60 mm (B24/B26/B44/B46). Sopra: cifre 100 mm (B34/B36/B54/B56). In condizioni di luce difficile aggiungi un margine del 20-30%. Apri il calcolatore →
Quanti digit servono al valore massimo da visualizzare? 4 cifre per percentuali, contatori brevi, temperature (es. 850 °C). 6 cifre per conteggi cumulativi, peso ad alta risoluzione (es. 12.456 kg con un decimale = 124560), valori KPI con divisore.
Solo indicazione: nessun modulo. Soglie di allarme/controllo: 1-2 relay. Valore inviato a PLC: uscita analogica 4-20 mA o Modbus. Combinazioni: 4 cifre = max 2 moduli, 6 cifre = max 3 moduli.
Alimentazione: -H universale (85-265 Vac) per il 90% dei casi, -L (11-36 Vdc) se il quadro è a 24 Vdc. Colore: rosso standard (massimo contrasto), verde (segnale "OK" o lean), bianco (alta luminosità).
Spazio disponibile a pannello o parete, tipo di fissaggio (sospensione richiede catene/tiranti calcolati sul peso), accesso per cablaggio posteriore, eventuale necessità di tastiera remota se il display è in posizione non raggiungibile.
L'operatore non è sempre fermo davanti al display. Considera la distanza dal punto di lavoro più lontano da cui il valore deve essere leggibile, non la distanza media. In molti capannoni la distanza utile è del 30-50% superiore a quella stimata "a colpo d'occhio".
Per contare pezzi da un sensore induttivo o una fotocellula serve la versione C1 con ingresso impulsi, non la versione P di processo. Solo C1 ha le funzioni di contatore, tachimetro, periodimetro e accetta segnali da PNP/NPN/encoder.
I moduli relay, analogici e di comunicazione si scelgono al momento dell'ordine e si installano in fabbrica negli slot dedicati. Aggiungerli in seguito richiede invio del display a centro assistenza autorizzato. Specifica fin da subito tutte le opzioni necessarie.
I display 100 mm pesano diversi kg. Il fissaggio a sospensione richiede catene o tiranti adeguati al peso, ancorati a strutture portanti del soffitto. Verifica la portata dei punti di ancoraggio e usa sempre dispositivi di sicurezza secondaria (cavetto anti-caduta).
I display LED hanno il massimo contrasto in visione perpendicolare. Per angoli oltre 30°-45° la luminosità percepita cala. Se il display sarà letto principalmente da angolo, aumenta l'altezza cifra di un livello o orientalo verso la zona di lavoro principale.
Il display Serie B è un indicatore industriale, non uno strumento di pesatura legale o di sicurezza funzionale (SIL). Per pesature fiscali (CE-M), per applicazioni SIL2/SIL3, o per sistemi certificati di safety, MCA propone soluzioni di altri brand del catalogo specifici per metrologia legale o sicurezza funzionale.
Le pagine collegate del catalogo MCA e gli strumenti utili per dimensionare correttamente il display e la strumentazione a monte.
Un display industriale grande formato è un indicatore numerico a LED con cifre alte tra 60 e 100 mm, progettato per essere letto chiaramente da distanze di 25-50 metri in ambiente industriale. Riceve segnali standard (4-20 mA, 0-10 V, impulsi, Pt100, celle di carico, Modbus) e li visualizza come valore numerico, spesso integrando funzioni di controllo (relay, uscite analogiche, comunicazioni).
La regola pratica è che 1 mm di altezza cifra corrisponde a circa 0,4-0,5 m di distanza di lettura nitida in buone condizioni. Cifre da 60 mm si leggono fino a 25 m, cifre da 100 mm fino a 50 m. La scelta dipende dalla distanza dell'operatore al display: per un capannone produttivo di 30-40 m servono cifre da 100 mm, per una sala controllo da 15-20 m bastano cifre da 60 mm.
La gamma copre tutti i segnali industriali standard: processo (4-20 mA, 0-10 V, 0-5 V), impulsi/encoder per conteggio e tachimetria (modello C1), temperatura Pt100 e termocoppie (modello T), celle di carico mV/V con eccitazione fino a 8 celle (modello LC), tensione/corrente AC e DC (modelli A e D), frequenza (modello F), comunicazione seriale Modbus RTU su RS-485 e RS-232 (modello COM).
Sì. Tutti i modelli Serie B accettano moduli opzionali di output e controllo: relay (1, 2 o 3), uscite transistor o SSR per controllo motori e attuatori, uscita analogica retransmessa (4-20 mA o 0-10 V), uscite di comunicazione Modbus RTU, RS-485 o RS-232. I formati a 4 cifre supportano fino a 2 opzioni, i formati a 6 cifre fino a 3 opzioni.
L'IP65 della custodia metallica permette l'installazione in ambienti industriali con polveri e spruzzi occasionali. I supporti standard includono fissaggio a parete (wall mount), a sospensione (hanging mount con catene o tiranti dal soffitto), a pannello e su staffe a bandiera. Per ambienti esterni o con getti d'acqua diretti consultare per opzioni IP66/IP67 dedicate.
Andon è un termine giapponese del lean manufacturing che indica un segnale visivo posto in produzione per comunicare lo stato in tempo reale (pezzi prodotti, tempo ciclo, anomalia, fermo macchina). Un display grande formato Serie B in modalità contatore (C1) o letto via Modbus dal MES/PLC mostra il valore istantaneo a tutta la cella, abilitando visual management e gestione a vista del lean.
Il modello LC (load cell) ha ingresso diretto per celle di carico mV/V e fornisce tensione di eccitazione per alimentare fino a 8 celle in parallelo, con tara configurabile, auto-tara, fattore di scala e offset. Per pesature fiscali o certificate CE-M è necessario verificare la combinazione del display con un convertitore certificato a monte; in queste applicazioni MCA può proporre soluzioni complete con strumenti di altri brand del catalogo.
Sì, via Modbus RTU su RS-485 (modulo COM opzionale). Il display può funzionare come slave Modbus che riceve il valore da visualizzare dal PLC, oppure come master che legge un sensore intelligente. Per protocolli fieldbus diversi (Profinet, EtherNet/IP, Profibus) MCA può proporre soluzioni di altri brand del catalogo.
Si configurano da tastiera frontale a 3 tasti integrata, con menu navigabili per impostare scala, decimali, soglie di allarme, parametri di comunicazione. È disponibile come opzione una tastiera remota per configurazione comoda quando il display è installato in alto o in posizione non raggiungibile.
Sì. MCA Strumentazione Industriale è distributore ufficiale FEMA Electronica in Italia dal catalogo storico. Forniamo tutta la gamma Serie B con configurazione su misura, supporto tecnico pre e post vendita in italiano e magazzino prodotti standard. FEMA Electronica produce in Spagna dal 1969.
MCA è distributore ufficiale FEMA Electronica in Italia. Forniamo display industriali grande formato Serie B e l'intera strumentazione FEMA per misura, condizionamento del segnale e indicazione di processo, con supporto tecnico e assistenza in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio italiano.
