Lubrificazione minimale MQL

Dalla lubrificazione a emulsione alla nebulizzazione di precisione

La lubrificazione minimale MQL (Minimum Quantity Lubrication) è la tecnologia che sta progressivamente sostituendo il tradizionale flusso di emulsione refrigerante nelle lavorazioni meccaniche. Un microspray aria-olio eroga una quantità minima di lubrificante direttamente sul punto di taglio, con consumi di 10-50 ml/h contro i 50-500 litri/h della lubrificazione tradizionale.

I sistemi MQL MCA sono adatti a foratura, fresatura, tornitura, segatura a nastro e disco, alesatura, maschiatura, stampaggio e punzonatura su acciai, alluminio, ghise e materiali compositi. Il catalogo MCA prevede due modelli: UNI Microspray I per applicazioni pneumatiche con configurazione modulare, e UNI Microspray II per installazioni più compatte con possibilità di alimentazione pneumatica o elettrica.

L'MQL elimina i costi di gestione delle emulsioni esauste (smaltimento, test Legionella, biocidi), permette pezzi e trucioli asciutti e migliora ambiente di lavoro e sostenibilità grazie all'uso di oli biodegradabili.

📩 Richiedi informazioni Valutazione applicabilità Componenti MQL
Come funziona Vantaggi Componenti Applicazioni FAQ

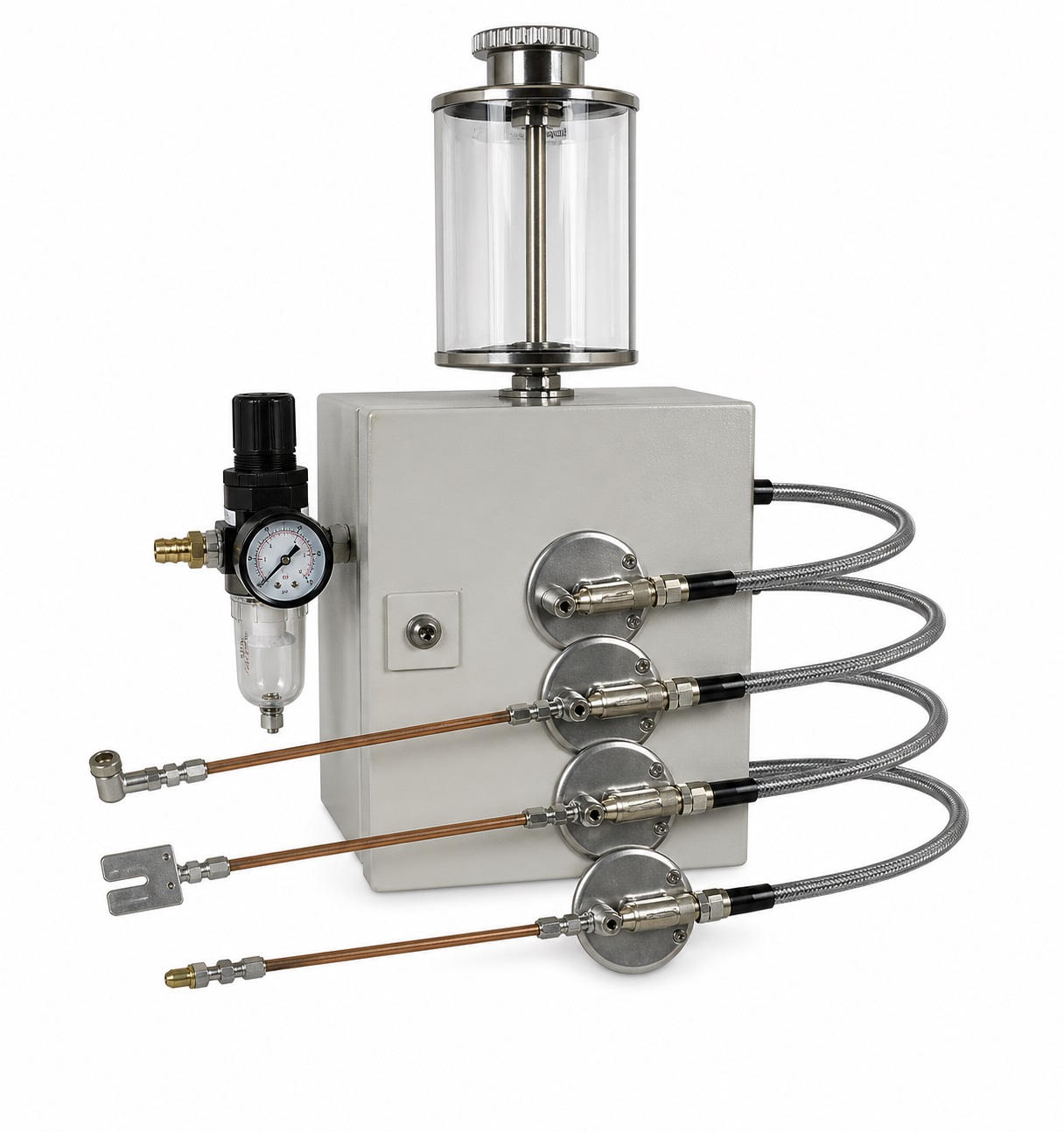

Sistema di lubrificazione minimale MQL microspray MCA per lavorazione metalli

Settori e lavorazioni tipiche

Ambiti produttivi in cui la lubrificazione MQL sostituisce o integra l'emulsione refrigerante tradizionale.

Lavorazione metalli Macchine utensili Centri di lavoro CNC Foratura profonda Segatura a nastro Stampaggio a freddo Automotive Aerospace Carpenteria Trafilatura

Perché adottare la lubrificazione MQL

Il passaggio da emulsione refrigerante a lubrificazione MQL è una delle scelte tecnologiche con ritorno economico e ambientale più rapido nella produzione meccanica moderna. I costi evitati di gestione emulsioni, smaltimento rifiuti e bonifica pezzi superano in genere il costo dell'investimento in 12-24 mesi.

Come funziona la lubrificazione MQL microspray

Il principio MQL si basa sulla nebulizzazione di piccolissime quantità di olio in un flusso di aria compressa, direzionato verso il punto di taglio tramite ugelli specifici. Il risultato è un aerosol lubrificante che raggiunge l'utensile e la zona di lavorazione con precisione, senza disperdersi in ambiente.

1

Dosaggio dell'olio

Una centralina microspray dotata di pompa di precisione e timer digitale preleva piccole dosi di olio (frazioni di millilitro per ciclo) dal serbatoio e le invia al punto di miscelazione. Il dosaggio è programmabile al secondo.

2

Miscelazione aria-olio

L'olio dosato viene miscelato con aria compressa a 4-6 bar in una camera di nebulizzazione. Il risultato è un aerosol fine con particelle di olio dell'ordine dei micron, perfettamente trasportabile lungo tubazioni di piccolo diametro.

3

Erogazione sul punto di taglio

L'aerosol viene erogato attraverso ugelli direzionali posizionati sulla macchina: esterni (verso l'utensile e il pezzo) o interni (attraverso il mandrino dell'utensile nelle lavorazioni profonde). Il timer sincronizza l'erogazione con il ciclo di lavorazione.

Componenti di un sistema MQL MCA

Un sistema MQL completo si compone di tre elementi: la centralina microspray (con pompa, serbatoio, timer integrato), gli ugelli di erogazione direzionali, la rete di tubazioni coassiali che mantengono separate aria e olio fino al punto di emissione. Il catalogo MCA si basa sulla famiglia UNI Microspray prodotta da Unioeler (L.+G. Beck GmbH), con due modelli che coprono le configurazioni applicative tipiche.

01 — Centralina

UNI Microspray I

Sistema MQL pneumatico denominato dal produttore MCLS — Micro-Cooling-Lubrication-System. Eroga quantità precise di lubrificante (variabili in funzione della configurazione) miscelate all'aria compressa di stabilimento. Pronto al collegamento, configurabile per uno o più punti di erogazione, ideale per segatrici a nastro, trapani, presse e applicazioni con utensile fisso o cambio utensile semplice.

Pneumatico · MCLS · Modulare · Pronto al collegamento
Microspray multicanale
02 — Centralina

UNI Microspray II

Versione compatta che integra in un'unica unità i componenti del Microspray I, con possibilità di alimentazione sia pneumatica sia elettrica. Adatto a installazioni con spazio limitato sulla macchina utensile e a integrazioni con il PLC del costruttore tramite uscite digitali. Stessa qualità di nebulizzazione e regolazione del Microspray I in formato più compatto.

Compatto · Pneumatico/elettrico · PLC · Centri CNC
Microspray monocanale
03 — Erogatori

Ugelli per MQL

Gamma completa di ugelli dedicati: a getto rotondo flessibili con tubo in rame piegabile, ugelli ad accelerazione, ugelli angolati e a getto piatto per spazi ridotti, ugelli a U per applicazioni come segatrici a nastro. Selezionabili in funzione della distanza dal punto di taglio e della direzione di erogazione richiesta.

Round · Accelerator · Angled · Flat · U-type
Ugelli mql
04 — Controllo

Centralina digitale di temporizzazione

Timer digitale in alloggiamento robusto con display retroilluminato per la sincronizzazione dell'erogazione MQL con il ciclo macchina. Programmabile autonomamente, consente di evitare costose modifiche al PLC del costruttore della macchina utensile. Adatto a retrofit di macchine esistenti o a installazioni standalone.

Display LCD · Programmabile · Retrofit · Standalone
In preparazione
↗ Correlato

Lubrificazione centralizzata

Per macchine utensili CNC, il sistema MQL convive tipicamente con un impianto di lubrificazione centralizzata per guide lineari, viti a ricircolo e cuscinetti. MCA integra le due tecnologie in progetti unici.

Centralizzata · Guide lineari · Cuscinetti · CNC
Vedi la categoria →
↗ Correlato

Accessori lubrificazione

Tubazioni coassiali per MQL (aria e olio separati fino all'ugello), raccordi, staffe di montaggio ugelli, filtri aria e accessori pneumatici per il completamento dell'impianto.

Tubi coassiali · Raccordi · Staffe · Filtri aria
Vedi la categoria →

Specifiche tecniche tipiche dei sistemi MQL MCA

Consumo olio 5 – 50 ml/h per canale
Uscite disponibili 1 / 2 / 4 / 6 / 8 canali
Pressione aria compressa 4 – 6 bar
Capacità serbatoio 0,5 – 5 litri
Materiale serbatoio PMMA trasparente
Alimentazione elettrica 24 VDC / 110-230 VAC
Timer digitale Programmabile 0,1-99 s
Oli compatibili Esteri sintetici / biodegradabili
Viscosità oli ISO VG 22 – VG 68
Erogazione Esterna / interna al mandrino
Integrazione PLC Sì, ingressi digitali attivazione
Segnalazione livello basso Optoelettronica opzionale
Grado di protezione IP54 / IP65
Montaggio Pannello / barra DIN

Lavorazioni in cui l'MQL è la scelta ottimale

La lubrificazione MQL ha applicazione ampia nelle lavorazioni meccaniche moderne, sia per nuovi impianti sia per retrofit di macchinari esistenti. Ecco i casi applicativi più ricorrenti nell'industria italiana.

Foratura profonda

Foratura con utensili a canale con erogazione interna dell'MQL attraverso il mandrino. Tipica su acciai costruttivi, alluminio, ghise. Elimina il problema del truciolo non scaricato e della surriscaldamento dell'utensile.

Vedi pagina applicativa →

Fresatura su centri di lavoro

Fresatura di finitura e semifinitura su centri 3 e 5 assi, con UNI Microspray II compatto integrato al ciclo del cambio utensile. Applicazione estesa in automotive, aerospace, meccanica di precisione.

Vedi pagina applicativa →

Tornitura di serie

Tornitura automatica di pezzi di serie in acciai e alluminio, con ugelli fissi posizionati verso la zona utensile-pezzo. Ottimale per produzioni ad alto volume su torni CNC.

Vedi pagina applicativa →

Segatura a nastro e disco

Segatrici a nastro per acciai e alluminio, con ugelli MQL sulla lama. Pezzi tagliati asciutti, riduzione del 95% del consumo di liquido da taglio, eliminazione della vasca di emulsione.

Vedi pagina applicativa →

Stampaggio e tranciatura a freddo

Applicazione di lubrificante sugli stampi e sui nastri di lamiera in ingresso alla pressa. Dosaggio ridotto, nessun eccesso da pulire dal pezzo formato, conformità ambientale.

Maschiatura e filettatura

Lubrificazione minimale di maschi in maschiatura automatica, con erogazione sincronizzata all'ingresso dell'utensile nel foro. Vita utensile migliorata, filettature pulite senza residui oleosi.

Vedi pagina applicativa →

Retrofit di macchine utensili esistenti

L'installazione di un sistema MQL su una macchina utensile esistente è una modifica non invasiva: si mantiene la macchina originale, si aggiunge la centralina microspray con i suoi ugelli. Tempi di installazione tipici 1-2 giorni, ritorno investimento in 12-24 mesi per produzioni medio-alte. Per il dettaglio degli scenari applicativi su tornitura, fresatura, foratura e centri di lavoro CNC, vedi la pagina lubrificazione macchine utensili.

Valutazione applicabilità caso per caso

Non tutte le lavorazioni sono ideali per MQL puro. Su asportazioni pesanti di acciai difficili o superleghe (Inconel, titanio) il calore generato eccede la capacità di smaltimento del sistema MQL e si rende necessario mantenere l'emulsione tradizionale. MCA valuta la fattibilità caso per caso a partire dal ciclo di lavorazione e dal materiale lavorato, indicando quando l'MQL è sostitutivo dell'emulsione e quando invece è preferibile un'altra soluzione. Sistemi UNI Microspray trovano applicazione anche nella lubrificazione di catene industriali gravose con pennellini applicatori e ugelli spray dedicati.

Guide tecniche correlate

Approfondimento tecnico sulla scelta di un sistema MQL: compatibilità del materiale lavorato, tipo di lavorazione, calcolo del ROI rispetto all'emulsione tradizionale. Una guida formativa indipendente, utile per valutare l'investimento e per giustificarlo davanti alla direzione produzione.

Guida tecnica

Come scegliere un sistema di lubrificazione MQL

Le 3 decisioni gerarchiche per la scelta MQL: compatibilità del materiale (alluminio, acciai, superleghe), tipo di lavorazione (foratura, fresatura, tornitura, segatura), configurazione del sistema. La guida illustra anche le architetture di mercato esistenti (incluso il through-spindle disponibile sui mandrini di alcune macchine utensili) per chi cerca una panoramica completa, con tabella di compatibilità materiali e calcolo del ROI con esempio numerico.

Leggi la guida →

Valutare un sistema MQL per la tua lavorazione?

Inviaci il tipo di macchina utensile, la lavorazione prevalente (foratura, fresatura, tornitura, segatura), il materiale lavorato (acciaio, alluminio, ghisa, lega speciale) e se si tratta di nuovo impianto o retrofit di una macchina esistente. Ti rispondiamo con la configurazione MQL più adatta, una stima dei consumi attesi e il preventivo. Per progetti complessi è possibile un sopralluogo con valutazione del ciclo di lavorazione.

📩 Valutazione applicabilità Chiama MCA — 02 3512774 Vedi il catalogo lubrificazione

Domande frequenti sulla lubrificazione MQL

Cos'è la lubrificazione minimale MQL?

MQL è l'acronimo di Minimum Quantity Lubrication (lubrificazione a quantità minima), tecnologia di lubrificazione delle lavorazioni meccaniche che eroga una quantità minima di olio nebulizzato con aria compressa direttamente sul punto di taglio, al posto del tradizionale flusso abbondante di refrigerante emulsionato. Il consumo tipico è 10-50 ml/h contro i 50-500 litri/h della lubrificazione a emulsione.

Quali sono i vantaggi della lubrificazione MQL?

I vantaggi principali sono: riduzione drastica del consumo di lubrificante (fino al 99%), eliminazione o riduzione della gestione di emulsioni esauste (smaltimento, biocidi, test Legionella), pezzi lavorati asciutti che non richiedono pulizia, trucioli asciutti riciclabili senza processo di separazione, ambiente di lavoro più pulito e salubre, compatibilità con oli biodegradabili, riduzione dei costi operativi nel medio-lungo periodo.

Su quali lavorazioni si può applicare l'MQL?

La lubrificazione minimale MQL è adatta a foratura, fresatura, tornitura, segatura a nastro, segatura a disco, alesatura, maschiatura, stampaggio, punzonatura e lavorazioni al tornio in genere. È particolarmente efficace su acciai di media resistenza, alluminio, ghise e materiali compositi. Su lavorazioni ad alta asportazione su superleghe (Inconel, titanio) può essere combinata con sistemi ibridi MQL + emulsione ridotta.

Qual è la differenza tra UNI Microspray I e Microspray II?

Il UNI Microspray I è il sistema MQL pneumatico tradizionale (denominato MCLS, Micro-Cooling-Lubrication-System) configurabile per uno o più punti di erogazione, con dosaggio preciso di piccole quantità di lubrificante miscelato all'aria compressa. Il Microspray II combina i componenti del Microspray I in un'unità più compatta e modulare, con la possibilità di funzionare sia in pneumatico sia in elettrico. La scelta tra i due dipende dallo spazio di installazione disponibile sulla macchina, dal numero di punti di erogazione richiesti e dall'integrazione con il PLC della macchina utensile.

L'MQL sostituisce completamente l'emulsione refrigerante?

Dipende dalla lavorazione. Su molte lavorazioni di foratura, fresatura, segatura e maschiatura su alluminio, ghise e acciai medi l'MQL sostituisce completamente l'emulsione, eliminando il sistema di refrigerante centralizzato. Su lavorazioni ad alto calore (asportazione pesante su acciai difficili, superleghe come Inconel o titanio) l'MQL puro può non essere sufficiente: in questi casi è opportuno mantenere l'emulsione tradizionale o valutare soluzioni speciali con il costruttore della macchina utensile. MCA fornisce supporto alla valutazione caso per caso a partire dal materiale e dal ciclo di lavorazione.

Quali oli si usano per la lubrificazione MQL?

Gli oli MQL sono lubrificanti specifici per nebulizzazione: oli esteri sintetici biodegradabili, oli vegetali tecnici, oli minerali a bassa volatilità. Caratteristiche richieste: bassa tendenza alla formazione di nebbie aerosol respirabili, alto potere lubrificante, compatibilità con materiali lavorati e utensili, biodegradabilità per conformità ambientale. Non si usano oli emulsionabili tradizionali.

L'MQL è compatibile con la salute degli operatori?

Sì, se impostato correttamente. Gli oli MQL moderni sono formulati per minimizzare la formazione di nebbie aerosol respirabili. Gli impianti MQL ben progettati erogano l'aerosol direttamente sul punto di taglio senza disperderlo in ambiente. Il consumo ridotto (ordine di ml/h) significa esposizione totale molto inferiore rispetto a quella con emulsione a flusso abbondante. La conformità ai limiti TLV di esposizione occupazionale è normalmente rispettata con ampio margine.

Quanto tempo richiede l'installazione di un sistema MQL?

Un retrofit MQL su una macchina utensile esistente richiede tipicamente 1-2 giorni di installazione: montaggio della centralina microspray sul bordo macchina, stesura dei tubi aria-olio, installazione degli ugelli, cablaggio elettrico al quadro della macchina, messa in servizio e taratura dosaggi. Per centri di lavoro CNC complessi con integrazione PLC i tempi possono salire a 3-5 giorni.

MCA fornisce sistemi di lubrificazione minimale MQL in tutta Italia. Sede operativa a Bollate (Milano), spedizioni e supporto tecnico su Lombardia, Veneto, Emilia-Romagna, Piemonte e intero territorio nazionale.
