Applicazione: macchine utensili
Una macchina utensile CNC moderna non ha "un sistema di lubrificazione", ne ha quattro coesistenti: la lubrificazione della zona di taglio (MQL o emulsione), la lubrificazione centralizzata di guide lineari e viti a ricircolo, la lubrificazione ausiliaria dei componenti secondari (torretta, cambio utensile), l'ingrassaggio dei nipple manuali o automatici.
MCA fornisce soluzioni coordinate per tutti e quattro i sottosistemi: microspray MQL monocanale e multicanale per la lavorazione metalli, pompe e distributori progressivi per la lubrificazione centralizzata, oliatori a gocciolamento manuali ed elettrici per ausiliari, ingrassatori automatici monopunto per cuscinetti e articolazioni.
La transizione da emulsione ad alto volume a MQL è uno dei trend più rilevanti nella manifattura italiana: riduzione consumi, eliminazione degli smaltimenti, trucioli asciutti riciclabili, officina più pulita. MCA supporta l'analisi di fattibilità e il dimensionamento dell'impianto.
La lubrificazione di una macchina utensile deve rispondere a esigenze diverse su sottosistemi diversi. Le criticità tipiche riconosciute dai responsabili produzione e manutenzione sono sei.
La logica è diversa rispetto alla lubrificazione di processo: qui si parte dai sottosistemi della macchina, non dal macchinario come unità. Ogni sottosistema ha il suo sistema di lubrificazione dedicato.
Zona di taglio (MQL o emulsione), guide lineari e viti a ricircolo (centralizzata), ausiliari (drip oiler), cuscinetti e articolazioni (grasso). Ogni sottosistema ha la sua logica.
Analisi fattibilità: volumi emulsione smaltita attuali, compatibilità materiali lavorati, vincoli ambientali. Se MQL è fattibile, dimensiona microspray monocanale (lavorazioni semplici) o multicanale (molti ugelli, fresatura complessa).
Pompa + distributori progressivi per guide (olio slideway ISO VG 68-220), oliatori a gocciolamento per ausiliari (dosaggio 1-10 gocce/minuto programmabile), ingrassatori automatici per cuscinetti remoti.
Quattro famiglie di soluzioni coordinate per i quattro sottosistemi di lubrificazione di una macchina utensile moderna.

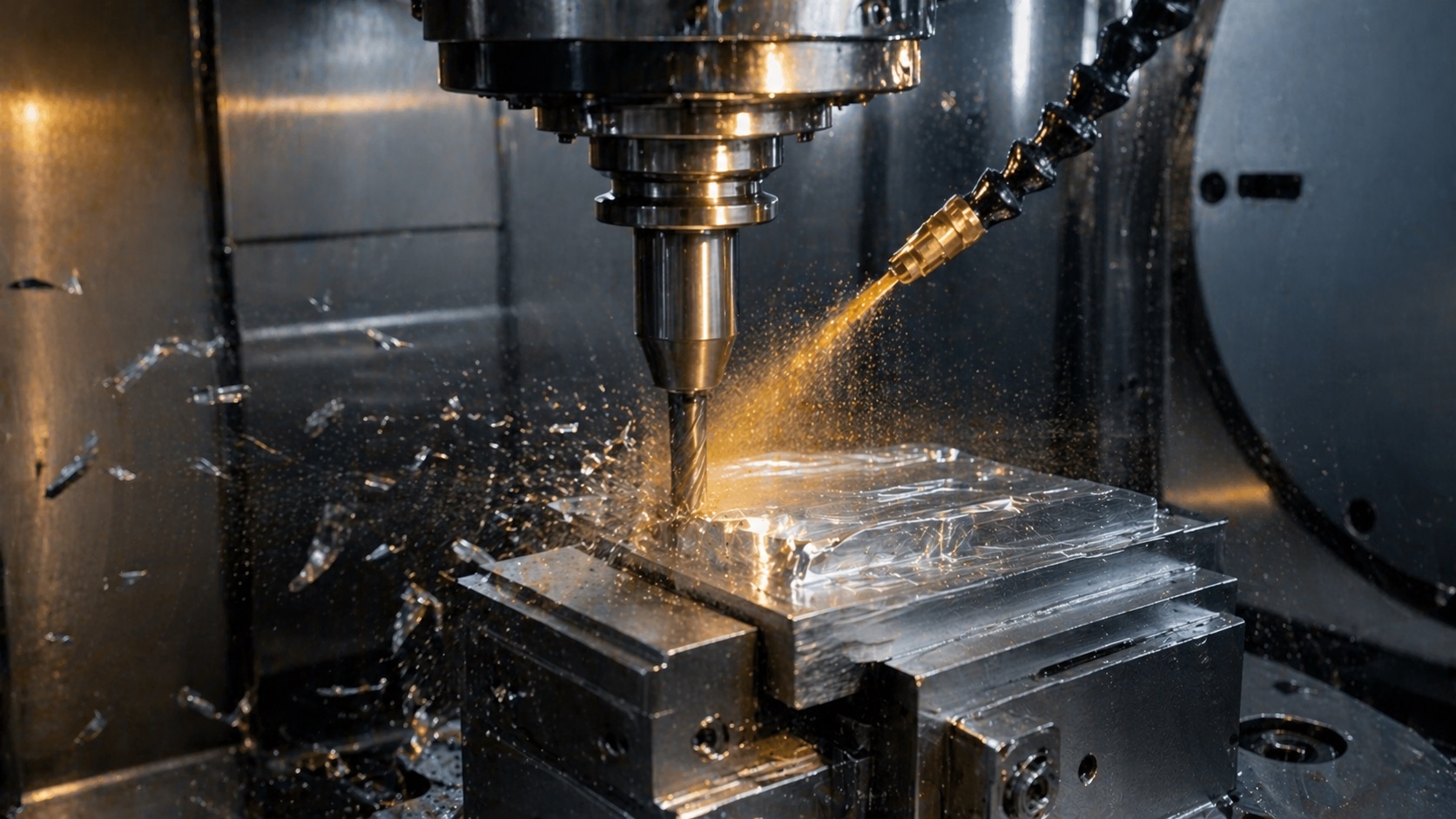

Sistemi MQL monocanale (tornitura, foratura semplice) e multicanale (fresatura 5 assi, lavorazioni complesse con più ugelli). Consumi 10-50 ml/h contro i 500+ L/h dell'emulsione. Riduzione drastica di costi di smaltimento e impatto ambientale, trucioli asciutti riciclabili.
Vedi lubrificazione MQL →Pompe a pistoni o progressive, distributori progressivi, dosatori volumetrici per erogare olio slideway alle guide lineari degli assi, alle viti a ricircolo di sfere, alle articolazioni della macchina. Controllo programmato dal CNC, segnali di allarme per livello basso.
Vedi lubrificazione centralizzata →Oliatori manuali ed elettrici per torrette porta-utensile, dispositivi di cambio utensile, meccanismi secondari. Versioni a stoppino per lubrificazione continua, a goccia regolabile per dosaggio variabile, elettrici con timer per programmazione automatica.
Vedi oliatori a gocciolamento →perma e Simalube per cuscinetti di mandrini, motori asse, pompe interne. Erogazione continua e programmata per 1-12 mesi, sostituisce l'ingrassaggio manuale periodico. Versioni ad alta precisione per mandrini ad alta velocità (10.000+ rpm).
Vedi ingrassatori automatici →Spie di livello, sensori elettronici, oil sight glass per controllo visivo dei serbatoi olio idraulico, olio slideway, olio MQL. Allarmi di basso livello integrati con il CNC della macchina per manutenzione condition-based.
Vedi controllo livello olio →Tubi flessibili e rigidi in rame, acciaio e plastica, raccordi a compressione, ugelli MQL per posizionamento sulla zona utensile, nipple di ingrassaggio DIN 71412. Accessori per la realizzazione e il ripristino degli impianti di lubrificazione delle macchine utensili.
Vedi accessori lubrificazione →Le macchine utensili utilizzano diversi tipi di oli specializzati. Gli oli slideway (ISO 6743-13, categoria L-G) sono formulati per guide lineari e viti a ricircolo con additivi anti-stick-slip per evitare movimenti a scatti negli spostamenti lenti di precisione. Viscosità tipica ISO VG 68-220 in funzione di carico e velocità.
Gli oli idraulici (ISO 6743-4, HM/HV) sono usati nei circuiti idraulici interni della macchina (cilindri, freni, cambio utensile) con viscosità ISO VG 32-46 e additivi anti-usura. Gli oli per MQL sono tipicamente oli vegetali modificati o esteri sintetici, biodegradabili, con alto potere lubrificante alla zona utensile-pezzo. La compatibilità tra olio slideway e olio idraulico è importante su macchine in cui i due circuiti condividono tenute o zone di contaminazione.
La standardizzazione degli oli è una best practice di manutenzione: ridurre il numero di oli diversi in officina (da 10+ a 3-4) semplifica gli stoccaggi, evita errori di riempimento, riduce i costi.
Ogni tipologia di macchina utensile ha un mix tipico di sistemi di lubrificazione. Di seguito le configurazioni più comuni.
MQL monocanale per zona di taglio, lubrificazione centralizzata con distributore progressivo per guide/viti, ingrassatore automatico su cuscinetti mandrino, oliatore a gocciolamento elettrico per cambio utensile.
MQL multicanale (più ugelli per lavorazioni complesse), lubrificazione centralizzata estesa (più punti sugli assi rotativi), ingrassatori automatici su cuscinetti teste a doppia rotazione, monitoraggio integrato con CNC.
MQL o emulsione sul porta-utensile, lubrificazione centralizzata per carro e contropunta, ingrassatori su mandrino e torretta, oliatori a gocciolamento su meccanismi secondari. Configurazione standard 4 sottosistemi.
MQL monocanale o multicanale a seconda della complessità, lubrificazione centralizzata delle guide e del cannotto, ingrassatori automatici su cuscinetti mandrino (critici per rigidità durante la fresatura).
Lubrificazione particolare: emulsione sulla mola (non MQL, per evitare scintille), lubrificazione centralizzata su guide di precisione, grassi speciali per cuscinetti ad alta velocità del mandrino (50.000+ rpm su rettifiche interne). Oliatori su dispositivi ausiliari.
MQL interno (attraverso il corpo dell'utensile) o esterno sulla punta, lubrificazione centralizzata standard, ingrassatori sui cuscinetti della slitta di avanzamento. Importante il dimensionamento MQL per fori profondi.
I cuscinetti dei mandrini delle macchine utensili sono trattati in dettaglio nella pagina dedicata Lubrificazione di cuscinetti industriali, con indicazioni specifiche sui grassi ad alta velocità e sugli ingrassatori automatici di precisione.
I punti di ingrassaggio manuale (nipple standard DIN 71412 sferici, conici o a pulsante) restano presenti su molte macchine utensili per articolazioni non critiche. MCA fornisce la ricambistica completa nella pagina Accessori per lubrificazione.
Approfondimento tecnico sulla lubrificazione minimale MQL, la tecnologia più rilevante delle macchine utensili moderne. La guida illustra la compatibilità del materiale lavorato con la tecnologia, le architetture di sistema (monocanale, multicanale, through-spindle) e il calcolo del ROI rispetto all'emulsione tradizionale.
Le 3 decisioni gerarchiche per la scelta dell'MQL: compatibilità del materiale (alluminio, acciai costruttivi, inox, superleghe), tipo di lavorazione (foratura, fresatura, tornitura, segatura, maschiatura), architettura del sistema. Tabella di compatibilità materiali e calcolo del ROI con esempio numerico applicato a un centro di lavoro CNC tipico.
Leggi la guida →Inviaci i dati della macchina: tipologia (centro di lavoro, tornio, fresatrice, rettifica), marca e modello se noti, tipo di lavorazioni (materiali, profondità, precisione richiesta), sistema di lubrificazione attuale (emulsione, MQL, centralizzata esistente) e l'esigenza principale (passaggio a MQL, sostituzione centralina, estensione sistema esistente). Ti rispondiamo con la configurazione consigliata e il preventivo. Una foto della macchina e dei punti critici è il punto di partenza migliore.
Una macchina utensile CNC moderna ha più sistemi di lubrificazione distinti che coesistono: MQL microspray per la lubrificazione della zona di lavorazione metalli (utensile/pezzo), lubrificazione centralizzata automatica per guide lineari, viti a ricircolo e articolazioni della macchina, oliatori a gocciolamento per ausiliari (cambio utensile, torretta porta-pezzo), nipple di ingrassaggio per punti di lubrificazione a grasso su cuscinetti e articolazioni.
MQL (Minimum Quantity Lubrication, lubrificazione minimale) è una tecnologia di lubrificazione della zona di taglio che eroga piccolissime quantità di lubrificante (10-50 ml/h) nebulizzato con aria compressa, direttamente sull'utensile o sulla zona di contatto utensile-pezzo. Sostituisce l'emulsione tradizionale (500+ L/h) eliminando il refrigerante e i costi di smaltimento. I vantaggi sono ambientali, economici (meno consumi, trucioli asciutti riciclabili) e operativi (zona di lavoro pulita).
Il passaggio da emulsione a MQL conviene quando: i volumi di emulsione smaltita sono elevati (>500 L/anno per macchina), il costo di smaltimento supera quello di acquisto del lubrificante MQL, la normativa ambientale locale impone restrizioni sugli scarichi, la produzione prevede pezzi in materiali compatibili con MQL (alluminio, acciai, ghise con tolleranze adeguate), si cerca di ridurre il consumo di acqua industriale. MQL non è adatto a tutte le lavorazioni: taglio profondo, forature di precisione e materiali con alta generazione termica richiedono ancora emulsione o lubrificazione ibrida.
La lubrificazione centralizzata distribuisce automaticamente olio (o grasso fluido) da una centralina a decine di punti di lubrificazione della macchina: guide lineari degli assi, viti a ricircolo di sfere, bussole autolubrificanti, articolazioni. Una pompa a pistoni o progressiva alimenta il circuito attraverso distributori progressivi o dosatori volumetrici. Il controllo della lubrificazione è programmato dal CNC della macchina (ogni tot cicli di lavoro o ogni tot minuti). Elimina la manutenzione manuale dei singoli punti.
Le macchine utensili utilizzano diversi oli in funzione del sistema di lubrificazione: oli per guide (slideway oil) ISO VG 68-220 per le guide lineari e le viti a ricircolo (additivi anti-stick-slip), oli idraulici ISO VG 32-46 per i circuiti idraulici della macchina, oli da taglio per MQL (oli vegetali modificati, esteri sintetici) specifici per la lavorazione MQL, grassi NLGI 2 per nipple e cuscinetti. Ogni sistema ha il suo serbatoio e il suo circuito indipendente.
Il consumo di lubrificante con MQL è tipicamente di 10-50 ml/h per lavorazione, contro i 500+ L/h di emulsione in lubrificazione tradizionale. Il rapporto è dell'ordine di 10.000:1 in termini di volume. A questo si aggiunge il risparmio di acqua (non serve preparare l'emulsione), lo zero smaltimento di liquidi esausti, la riduzione dei consumi energetici del sistema di refrigerazione e filtraggio. Il ROI di un impianto MQL si raggiunge tipicamente in 12-24 mesi su produzioni significative.
Sì, la conversione di macchine utensili esistenti a MQL è fattibile nella maggior parte dei casi. Richiede l'installazione di un sistema MQL esterno (microspray monocanale o multicanale) con ugelli posizionati sulla zona utensile, la modifica del CNC per pilotare la MQL al posto dell'emulsione (uscita programmabile), la verifica che le lavorazioni tipiche della macchina siano compatibili con la tecnologia MQL. MCA supporta l'analisi di fattibilità tecnica e il dimensionamento dell'impianto.
I cuscinetti dei mandrini ad alta velocità (10.000-50.000+ rpm) richiedono grassi speciali con oli di base a bassa viscosità e additivi specifici, erogati in piccolissime quantità. Un ingrassatore automatico monopunto di precisione (perma Star o Nova) è la soluzione standard: eroga grasso in continuo per 1-12 mesi evitando sia la carenza che il sovraingrassaggio che, su questi cuscinetti, è altrettanto dannoso della carenza.
MCA fornisce soluzioni di lubrificazione per macchine utensili in tutta Italia. Sede operativa a Bollate (Milano), supporto tecnico e spedizioni su Lombardia, Veneto, Emilia-Romagna, Piemonte e intero territorio nazionale.
