Applicazione: supporti cuscinetti
La lubrificazione dei supporti di cuscinetti industriali è la causa numero uno di guasti prematuri sui macchinari rotanti. La statistica è nota nel settore manutenzione: circa il 40-50% dei guasti ai cuscinetti è attribuibile a errori di lubrificazione — carenza, eccesso, contaminazione, grasso invecchiato — e solo una minoranza a fatica strutturale del cuscinetto stesso.
Due famiglie di soluzioni, due problemi diversi da risolvere. La lubrificazione a olio con oliatori a livello costante si usa sui supporti a bagno d'olio (pompe di processo, riduttori, ventilatori ad alta velocità). La lubrificazione a grasso con ingrassatori automatici monopunto (perma, Simalube, MEMOLUB) si usa sui supporti con tenuta a grasso (plummer block, cuscinetti a sfere e rulli su nastri trasportatori, motori elettrici, ventilatori industriali).
MCA fornisce entrambe le famiglie di soluzioni, con versioni ATEX per zone classificate e acciaio inox AISI 316L per ambienti aggressivi.
I supporti cuscinetti sono spesso in posizioni scomode, esposti all'ambiente, con cicli di manutenzione difficili da rispettare. Ogni criticità ha una soluzione tecnica specifica, sia sul lato olio che sul lato grasso.
Il percorso decisionale inizia sempre dalla scelta olio/grasso, poi si passa alla selezione del dispositivo di erogazione e infine alla configurazione per il contesto.
Olio per cuscinetti ad alta velocità (n × d > 500.000), alta temperatura (>100°C), dove serve raffreddamento o dissipazione termica. Grasso per velocità medie-basse, posizioni scomode, dove si vuole una tenuta semplice contro la contaminazione.
Per olio: oliatore a livello costante + desiccant breather. Per grasso: ingrassatore automatico monopunto (perma Classic/Star/Nova/Pro, Simalube 15-250 ml) o elettromeccanico multipunto (MEMOLUB).
Versione ATEX se la zona è classificata, inox 316L se ambiente aggressivo o alimentare, sensore di livello per monitoraggio remoto, autonomia dell'ingrassatore (1/3/6/12 mesi) in base alla frequenza di intervento sostenibile.
Le soluzioni si dividono in due famiglie complementari: oliatori per lubrificazione a olio e ingrassatori automatici per lubrificazione a grasso. Ogni soluzione risponde a un caso d'uso specifico.
Per supporti cuscinetti a bagno d'olio (SNL, plummer block, cuscinetti di pompe e riduttori con carter olio). Mantiene automaticamente il livello, capacità 125/250/500 ml, attacchi NPT e BSP standard su supporti cuscinetti industriali.
Vedi oliatori a livello costante →Per supporti cuscinetti con tenuta a grasso. MCA distribuisce perma (Classic, Star, Nova, Pro), Simalube (15-250 ml) e MEMOLUB (elettromeccanici). Autonomia 1-24 mesi, erogazione continua programmabile, versioni ATEX disponibili.
Vedi ingrassatori automatici →Per supporti cuscinetti a olio: desiccant breather sul foro di sfiato contro l'umidità, spie di livello per ispezione visiva, oil sight glass con scala graduata per controllo del livello olio. Estende la vita dell'olio in condizioni ambientali sfavorevoli.
Vedi controllo livello olio →Per supporti cuscinetti critici con lubrificazione a olio. Segnala via PLC quando il serbatoio dell'oliatore sta per esaurirsi, consentendo allarmi, rabbocchi automatici o arresti in sicurezza. Integrazione con sistemi SCADA di impianto.
Vedi oliatori con sensore →Per cuscinetti in zone classificate ATEX (oil & gas, chimico, farmaceutico con solventi, impianti con polveri combustibili). Oliatori certificati 2014/34/UE e ingrassatori automatici in versione ATEX (perma, Simalube) per tutte le zone gas e polveri.
Vedi oliatori ATEX →Per cuscinetti in industria alimentare, farmaceutica, cartaria, chimica, offshore. Oliatori in AISI 316L e ingrassatori automatici con corpo compatibile con lavaggi sanificanti CIP/SIP e detergenti acidi/alcalini.
Vedi oliatori inox 316L →I grassi per cuscinetti seguono la classificazione NLGI (National Lubricating Grease Institute) in base alla consistenza, da NLGI 000 (fluido) a NLGI 6 (molto duro). Per cuscinetti industriali i gradi più usati sono NLGI 2 (standard) e NLGI 3 (alte temperature). I grassi vengono ulteriormente classificati per temperatura operativa: grassi a base litio per -20/+120°C, complessi di litio fino a 150°C, grassi poliurea o calcio sulfonato per temperature superiori.
Per industria alimentare si utilizzano grassi certificati NSF H1 per contatto accidentale con alimenti, a base di oli bianchi medicinali o oli vegetali. La scelta dell'ingrassatore automatico deve considerare la compatibilità del grasso con il sistema di erogazione (viscosità alle temperature operative, presenza di additivi EP).
Per cuscinetti ad alta velocità e alta precisione (mandrini, motori elettrici ad alta efficienza) si usano grassi speciali con oli di base a bassa viscosità e additivi anti-usura. Gli ingrassatori automatici monopunto con erogazione lenta e continua sono preferiti in queste applicazioni rispetto all'ingrassaggio manuale ad alto impulso.
Ogni tipologia di supporto ha una configurazione di lubrificazione tipica. Di seguito le soluzioni più diffuse per i casi applicativi standard dell'industria italiana.

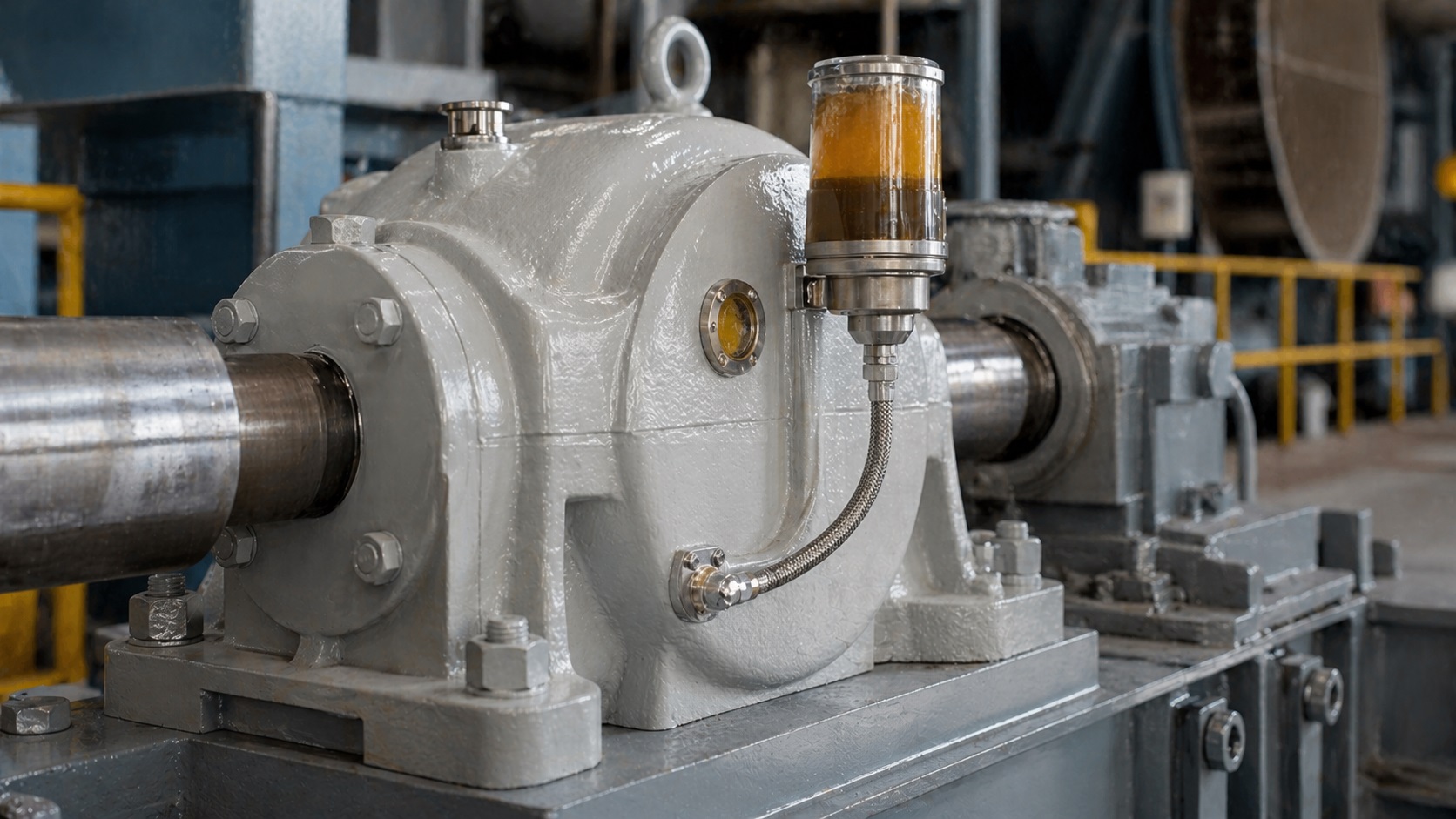

Supporti bipartiti con cuscinetti orientabili, lubrificazione a bagno d'olio. Configurazione: oliatore a livello costante 125-250 ml sul tappo laterale, desiccant breather sul foro di sfiato, spia di livello per ispezione visiva.
Stessi supporti con tenute a grasso. Configurazione: ingrassatore automatico monopunto (perma Classic 120 cc o Simalube 125/250 ml) avvitato sul nipple di ingrassaggio. Autonomia 6-12 mesi tipica.
Motori elettrici di media e grande taglia con cuscinetti a grasso rilubrificabili. Ingrassatore automatico monopunto dimensionato sulla quantità di grasso prevista da catalogo motore (tipicamente 10-30 g/mese). Versione ATEX se il motore è in zona classificata.
Ventilatori di grande taglia (torri di raffreddamento, aspiratori, cappe industriali) con supporti in posizione alta e scomoda. Ingrassatori automatici con autonomia 12 mesi sono la soluzione standard per eliminare l'accesso manuale periodico.
Nastri lunghi con decine di cuscinetti ravvicinati. MEMOLUB elettromeccanico multipunto (fino a 8 punti) o ingrassatori singoli su ogni supporto. Per installazioni ATEX in silos e impianti di macinazione si usano versioni certificate.
Cuscinetti di pompe centrifughe API 610 a bagno d'olio nel supporto. Configurazione standard: oliatore a livello costante + desiccant breather + sensore di livello basso (se pompa critica). Versione ATEX + inox 316L per oil & gas offshore.
Per approfondimenti sui cuscinetti di pompe centrifughe e riduttori (due applicazioni specifiche ad alto volume), sono disponibili le pagine dedicate Lubrificazione pompe centrifughe e Lubrificazione riduttori industriali, con configurazioni specifiche di settore.
Per supporti con oliatori Trico (Opto-Matic, Watchdog, Bull-Eye) o Adams esistenti da sostituire, vedi la landing dedicata al ricambio equivalente. Per ingrassatori perma e Simalube, MCA distribuisce l'originale e fornisce le ricariche delle versioni Classic.
Approfondimenti tecnici sui due aspetti principali della lubrificazione dei cuscinetti industriali: l'erogazione del grasso (gestita da ingrassatori automatici monopunto sulla maggior parte dei cuscinetti standard) e la protezione del carter dal contaminante più dannoso, l'umidità atmosferica.
Confronto tra perma, Simalube e MEMOLUB con criteri tecnici di selezione. Include la formula SKF G = 0,005 × D × B per il calcolo della portata di rabbocco corretta a partire dalle dimensioni del cuscinetto specifico, e la formula di correzione della frequenza di sostituzione in funzione della temperatura ambiente.
Leggi la guida →L'umidità atmosferica entra nei carter cuscinetti durante le variazioni termiche giornaliere e si condensa contaminando il lubrificante. La guida fornisce la diagnosi delle condizioni operative dove il breather è davvero necessario e la formula di dimensionamento dell'essiccante in funzione del volume del carter e dell'umidità ambientale.
Leggi la guida →Inviaci i dati dei supporti cuscinetti: tipologia (SNL, plummer block, motore elettrico, ventilatore), velocità di rotazione, temperatura operativa, ambiente di installazione (ATEX, alimentare, offshore, ambiente polveroso), lubrificante attualmente in uso e frequenza di manutenzione attuale. Ti rispondiamo con la soluzione più adatta — oliatore o ingrassatore automatico, modello specifico, autonomia consigliata — e il preventivo. Una foto del supporto esistente con il nipple di ingrassaggio o il tappo di rabbocco è il punto di partenza migliore.
La scelta dipende da velocità di rotazione, temperatura, carico, accessibilità del punto di lubrificazione. La lubrificazione a olio è preferibile su cuscinetti ad alta velocità, alta temperatura o dove serve raffreddamento del cuscinetto; richiede un carter a bagno d'olio e un oliatore a livello costante. La lubrificazione a grasso è preferibile su cuscinetti a media-bassa velocità, in posizioni scomode, dove serve una tenuta semplice contro la contaminazione; con un ingrassatore automatico monopunto (perma, Simalube) il rabbocco è continuo e automatico per 1-24 mesi.
I segnali tipici di lubrificazione carente su un cuscinetto sono: rumore metallico o fischio durante la rotazione, aumento delle vibrazioni, surriscaldamento anomalo (>80-90°C), usura delle piste visibile all'ispezione, corrosione superficiale. Le cause di lubrificazione scarsa sono: rabbocchi manuali dimenticati, quantità di grasso insufficiente, grasso indurito o invecchiato, perdita di grasso dalle tenute. Un ingrassatore automatico monopunto o un oliatore a livello costante eliminano strutturalmente il rischio di dimenticanza di manutenzione.
SNL e SN sono le sigle SKF (adottate come standard di mercato) per i supporti cuscinetti bipartiti in ghisa con cuscinetti orientabili a rulli o sfere. Sono utilizzati ovunque serva supportare alberi in rotazione: ventilatori industriali, nastri trasportatori, pompe, mescolatori. Si lubrificano indifferentemente a olio o a grasso: con olio si installa un oliatore a livello costante sul tappo laterale del supporto; con grasso si installa un ingrassatore automatico monopunto (tipicamente perma Classic o Simalube) sul nipple di ingrassaggio.
Gli ingrassatori automatici monopunto sono dispositivi autoalimentati che rilasciano grasso lubrificante in modo continuo e programmato su un punto di lubrificazione, per periodi da 1 a 24 mesi. Sostituiscono l'ingrassaggio manuale periodico con un'operazione automatica, eliminando dimenticanze e sovra-ingrassaggi. I marchi di riferimento distribuiti da MCA sono perma (serie Classic, Star, Nova, Pro), Simalube (capacità 15-250 ml) e MEMOLUB (versione elettromeccanica multipunto).
La quantità di grasso iniziale per un cuscinetto nuovo è circa il 30-50% del volume libero interno del cuscinetto stesso. La quantità di rabbocco periodico dipende da velocità, temperatura e dimensioni: come riferimento generale, si calcola G = 0,005 × D × B, dove G è la quantità di grasso in grammi, D il diametro esterno del cuscinetto in mm, B la larghezza in mm. Con un ingrassatore automatico monopunto, questo calcolo diventa la programmazione del tempo di erogazione (1-12 mesi) in base alla capacità del cartuccia.
Sì, su diversi livelli. Per i cuscinetti a olio, un oliatore a livello costante con sensore optoelettronico di livello basso segnala via PLC quando il serbatoio sta per esaurirsi. Per i cuscinetti a grasso, ingrassatori elettronici come perma Pro o MEMOLUB PLCD consentono la programmazione da remoto e inviano allarmi se il grasso non riesce a essere erogato (contropressione). Sensori di temperatura e vibrazione sul cuscinetto stesso completano il quadro della manutenzione condition-based.
Il ricambio completo del grasso (smontaggio, pulizia, riempimento con grasso nuovo) avviene ogni 10.000-20.000 ore di funzionamento in condizioni standard, o su evento (rumore, temperatura anomala, analisi grasso fuori specifica). Con ingrassatore automatico monopunto, il grasso viene rinnovato continuamente attraverso l'erogazione programmata: il grasso vecchio viene spinto fuori dalle tenute, il grasso nuovo lo sostituisce. Questa pratica riduce significativamente la necessità di interventi di smontaggio.
Sì, sia oliatori che ingrassatori automatici sono disponibili in versione ATEX certificata 2014/34/UE. Per gli ingrassatori a grasso, perma e Simalube offrono versioni ATEX per gas e polveri con categoria adatta a tutte le zone classificate (da 0 a 22). La scelta della categoria dipende dalla zona di installazione del cuscinetto lubrificato, definita nel Documento di Valutazione del Rischio di Esplosione dell'impianto.
MCA fornisce soluzioni di lubrificazione per cuscinetti industriali in tutta Italia. Sede operativa a Bollate (Milano), supporto tecnico e spedizioni su Lombardia, Veneto, Emilia-Romagna, Piemonte e intero territorio nazionale.
