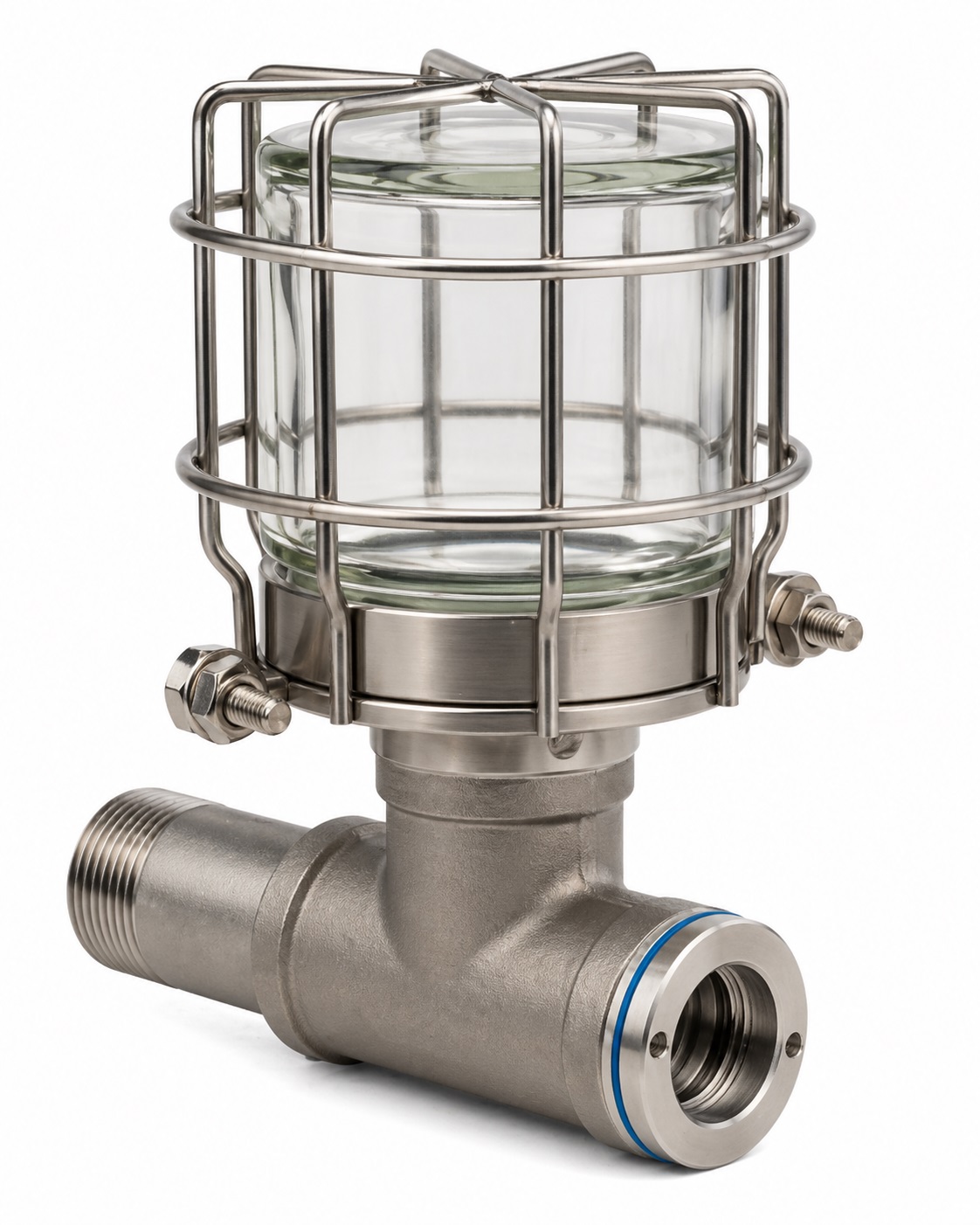

Oliatore ATEX
Gli oliatori a livello costante ATEX MCA sono certificati secondo la direttiva 2014/34/UE per installazione in zone classificate con rischio di atmosfere esplosive. Sono la soluzione standard per mantenere costante il livello dell'olio su pompe, riduttori e macchinari in impianti oil & gas, petrolchimici, farmaceutici, cartari, zuccherifici e di lavorazione legno.
La certificazione copre l'intero oliatore: corpo, serbatoio, guarnizioni, attacchi e — dove previsto — il sensore optoelettronico di livello basso. Tutti i componenti sono selezionati per garantire la tenuta del sistema, la dissipazione elettrostatica e l'assenza di sorgenti di innesco, sia in esercizio normale sia in caso di guasto prevedibile.
Disponibili in ottone nichelato e acciaio inox AISI 316L, con capacità serbatoio da 125 a 500 ml e attacchi 1/2" NPT e 3/4" NPT, per intercambiabilità diretta con installazioni esistenti.
ATEX è l'acronimo di ATmosphères EXplosibles e identifica il regime normativo europeo che regola le apparecchiature destinate a zone in cui possono formarsi miscele esplosive. Un oliatore installato su una pompa in un reparto ATEX non può essere una versione standard: deve essere progettato, testato e certificato per non rappresentare una sorgente di innesco.
La scelta dell'oliatore ATEX corretto dipende dalla classificazione della zona in cui sarà installato. La direttiva 2014/34/UE distingue gas/vapori da polveri combustibili, e all'interno di ciascun gruppo individua tre livelli di frequenza di presenza dell'atmosfera esplosiva.
| Zona | Definizione | Tipico |
|---|---|---|
| Zona 0 | Atmosfera esplosiva presente in modo continuo o per lunghi periodi | Interno serbatoi solventi |
| Zona 1 | Atmosfera esplosiva probabile in esercizio normale | Reparti petrolchimici |
| Zona 2 | Atmosfera esplosiva improbabile o di breve durata | Aree periferiche impianti |
| Zona | Definizione | Tipico |
|---|---|---|
| Zona 20 | Nube di polvere combustibile presente in modo continuo | Interno silos |
| Zona 21 | Nube di polvere probabile in esercizio normale | Zone carico/scarico |
| Zona 22 | Nube di polvere improbabile o di breve durata | Aree perimetrali a rischio |
La classificazione delle zone dell'impianto è responsabilità del datore di lavoro, documentata nel Documento di Valutazione del Rischio di Esplosione (DVRE). L'oliatore ATEX MCA è disponibile in configurazioni certificate per le diverse zone: in fase di configurazione va specificata la zona di installazione per individuare la versione corretta.
Le installazioni dell'oliatore ATEX seguono la mappatura delle zone classificate dell'impianto: ovunque un macchinario ricada in una zona ATEX, tutti i componenti ausiliari devono essere certificati. L'oliatore a livello costante è parte integrante di questa conformità.
Pompe centrifughe API 610 in reparti di estrazione, midstream e raffinazione. Zona 1 o 2 gas, spesso con requisito aggiuntivo di conformità NACE per servizio acido (H2S).
Riduttori di agitatori e pompe di trasferimento in reparti con uso di solventi organici infiammabili. Combinazione frequente con materiale inox 316L per lavabilità.
Riduttori e cuscinetti di elevatori, coclee, vagli in presenza di polveri combustibili (zucchero, farina, cereali). Zona 22 polveri come configurazione tipica.
Pompe di circolazione, riduttori di linee di verniciatura e macchine continue in zone con presenza di solventi, vernici e polveri di legno o carta.
Segherie, pellettifici, impianti di essiccazione legno, con presenza diffusa di polveri combustibili. Zona 21 o 22 polveri come standard.
Compressori, pompe e riduttori in aree con gas infiammabili (metano, etanolo, vapori di solventi). Zona 1 o 2 gas con certificazione completa della strumentazione.
Nei settori oil & gas offshore, petrolchimico, farmaceutico e cartario si combinano spesso due requisiti: certificazione ATEX per la zona e acciaio inox AISI 316L per ambiente corrosivo. MCA fornisce oliatori con entrambe le specifiche e documentazione di conformità integrata.
L'oliatore ATEX MCA mantiene le misure di attacco standard di mercato ed è adatto come ricambio equivalente per sostituzione di oliatori ATEX di altre marche. La documentazione di conformità aggiornata viene fornita a corredo.
Approfondimenti tecnici complementari alla pagina ATEX. La guida sulla scelta dell'oliatore tratta la decisione "versione ATEX" all'interno del processo di selezione del componente; la guida sugli ingrassatori illustra il confronto tra i meccanismi di erogazione (passivi a reazione chimica, elettromeccanici Ex ia) per applicazioni in zone classificate.
Le 5 decisioni che definiscono la configurazione corretta dell'oliatore: capacità, materiali, attacco, guarnizioni, accessori. La sezione "Decisione 5 — Accessori" tratta in dettaglio le condizioni in cui la versione ATEX è obbligatoria e i criteri di selezione della categoria 2G/2D/3G/3D in funzione della zona.
Leggi la guida →Confronto tra i meccanismi di erogazione del grasso (chimico, a gas, elettromeccanico) e la loro idoneità intrinseca alle applicazioni ATEX. Guida utile a chi gestisce un parco di componenti di lubrificazione misto (oliatori e ingrassatori) e deve adeguare l'intera installazione alla classificazione zone definita dal DVRE.
Leggi la guida →Inviaci la zona ATEX di installazione (1, 2, 21, 22), il settore industriale, il tipo di macchinario e l'eventuale combinazione con altri requisiti (inox 316L, sensore livello basso, conformità NACE). Ti rispondiamo con il modello ATEX specifico, la documentazione di conformità e il preventivo dedicato. Se stai sostituendo un oliatore ATEX esistente, una foto con la marcatura visibile è sufficiente per identificare la versione compatibile.
ATEX è l'acronimo di ATmosphères EXplosibles, e identifica la direttiva europea 2014/34/UE che regola le apparecchiature destinate all'impiego in zone classificate con rischio di atmosfere esplosive. Un oliatore ATEX è necessario quando l'installazione avviene in ambienti dove gas, vapori, nebbie o polveri possono formare miscele esplosive con l'aria: impianti oil & gas, petrolchimici, raffinerie, farmaceutici, cartari, silos di stoccaggio cereali e zuccherifici.
La direttiva ATEX classifica le zone in base alla frequenza e durata della presenza di atmosfere esplosive. Per gas e vapori: Zona 0 (presenza continua), Zona 1 (presenza probabile in esercizio normale), Zona 2 (presenza improbabile o breve). Per polveri combustibili: Zona 20, Zona 21, Zona 22. La classificazione dell'impianto è responsabilità del datore di lavoro ed è riportata nel documento di valutazione del rischio esplosione (DVRE). L'oliatore ATEX va scelto in funzione della zona in cui sarà installato.
L'oliatore ATEX è richiesto nei settori dove parti di impianto ricadono in zone classificate: oil & gas (upstream, midstream, downstream), raffinazione, petrolchimico, chimico di base, farmaceutico (uso di solventi organici), cartario (presenza di polveri di legno), verniciatura industriale, cerealicolo e molitorio (polveri di cereali), zuccherifici, lavorazione legno, stoccaggio di liquidi infiammabili, biogas, distillerie.
La certificazione ATEX dell'oliatore MCA copre l'intero complesso funzionale: corpo, serbatoio, guarnizioni, attacchi e, se presente, il sensore optoelettronico di livello basso. Tutti i componenti sono selezionati e omologati per garantire la tenuta e l'assenza di sorgenti di innesco in esercizio normale e in caso di guasto prevedibile. La documentazione di certificazione viene fornita a corredo.
Sì. La configurazione ATEX + AISI 316L è tra le più richieste, perché combina resistenza alla corrosione (necessaria in petrolchimico offshore, chimico, farmaceutico) e conformità ATEX per zone classificate. MCA fornisce oliatori in inox 316L certificati ATEX con le stesse misure di attacco degli oliatori standard, garantendo intercambiabilità con installazioni esistenti.
Con l'oliatore ATEX MCA vengono forniti: dichiarazione di conformità UE secondo direttiva 2014/34/UE, marcatura ATEX sul prodotto (con gruppo, categoria, tipo di protezione, classe di temperatura), manuale di installazione e uso in zona classificata, documentazione tecnica di riferimento. Su richiesta è fornibile il certificato di esame UE del tipo.
L'oliatore ATEX è compatibile con oli minerali, sintetici e PAO nella gamma di viscosità ISO VG 32 – VG 680, le stesse della versione standard. L'elemento critico in zona classificata non è l'olio in sé ma la tenuta del sistema, la dissipazione elettrostatica e l'assenza di sorgenti di innesco. Tutti questi aspetti sono gestiti dalla certificazione del prodotto indipendentemente dal lubrificante scelto.
Sì, dal punto di vista meccanico e idraulico. Mantiene gli stessi standard dimensionali (attacchi 1/2" NPT, 3/4" NPT, BSP, capacità 125-500 ml). Questo permette di sostituire un oliatore standard con uno ATEX in caso di riclassificazione di una zona di impianto, senza modifiche meccaniche alla macchina.
