Pressostato differenziale per aria
Versioni meccanica, digitale, ATEX – Range da 20 Pa a 4500 Pa
Versioni meccanica, digitale, ATEX – Range da 20 Pa a 4500 Pa
Un pressostato differenziale per aria è un dispositivo che utilizza una differenza di pressione per azionare un interruttore elettrico in un punto di intervento preimpostato. La pressione differenziale può essere generata tra due pressioni positive, due negative, oppure tra una pressione di processo e l'atmosfera.
L'interruttore elettrico viene utilizzato per avviare o arrestare motori e ventilatori, aprire o chiudere serrande e feritoie, attivare segnali di allarme acustici o visivi, comandare cicli di sbrinamento e regolare la sovrapressione di edifici o sale di controllo.
I pressostati differenziali MCA sono progettati per differenziali a bassa e bassissima pressione, da 20 Pa fino a 4500 Pa. All'interno di questo intervallo è disponibile un'ampia gamma di modelli di precisione: meccanici, digitali con display, trasmettitori con funzione di pressostato e versioni ATEX per zone classificate.
Il pressostato differenziale per aria rileva la differenza di pressione tra due punti e attiva un contatto elettrico al raggiungimento di una soglia. MCA propone tre versioni: meccanica (ON/OFF, vita utile 1.000.000 di cicli), analogica con display digitale (uscita 0-10V e doppio relè, accuratezza ±1,5%) e trasmettitore con funzione di pressostato (accuratezza < 0,5% del fondo scala, ideale per clean room e farmaceutico). Sono inoltre disponibili versioni ATEX per zone 0/20, 1/21, 2/22. Range coperto: da 20 Pa a 4500 Pa.
Quando si verifica una variazione della pressione differenziale tra i due lati del diaframma, il diaframma caricato a molla si sposta trasmettendo una forza a un interruttore a scatto. L'interruttore può essere progettato per intervenire su pressione differenziale crescente o decrescente, in funzione del controllo richiesto dall'impianto.
Il movimento del diaframma è contrastato da una molla calibrata che determina l'intervallo di pressione differenziale entro il quale il movimento attiverà l'interruttore. Il punto di intervento si imposta regolando la compressione della molla tramite la vite di taratura accessibile dall'esterno del dispositivo.
Nelle versioni digitali e nei trasmettitori, il diaframma agisce invece su un sensore piezoresistivo o capacitivo che genera un segnale elettrico proporzionale alla pressione. Questo segnale viene elaborato dall'elettronica interna per produrre un'uscita analogica (0-10V o 4-20 mA), digitale (Modbus) o un comando di commutazione su soglia configurabile via display.

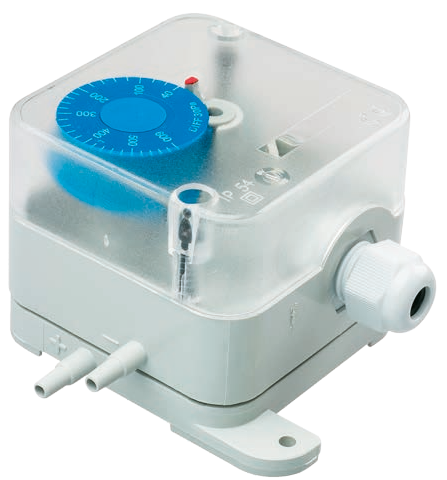

Soluzione robusta e affidabile per applicazioni ON/OFF in HVAC, monitoraggio filtri e controllo ventilazione. Non richiede alimentazione esterna e ha vita utile elevata.
Versione evoluta con display, configurazione via menu, doppio relè opzionale e funzione autozero per stabilità a lungo termine. Indicato per applicazioni HVAC professionali e gestione tecnica edifici.

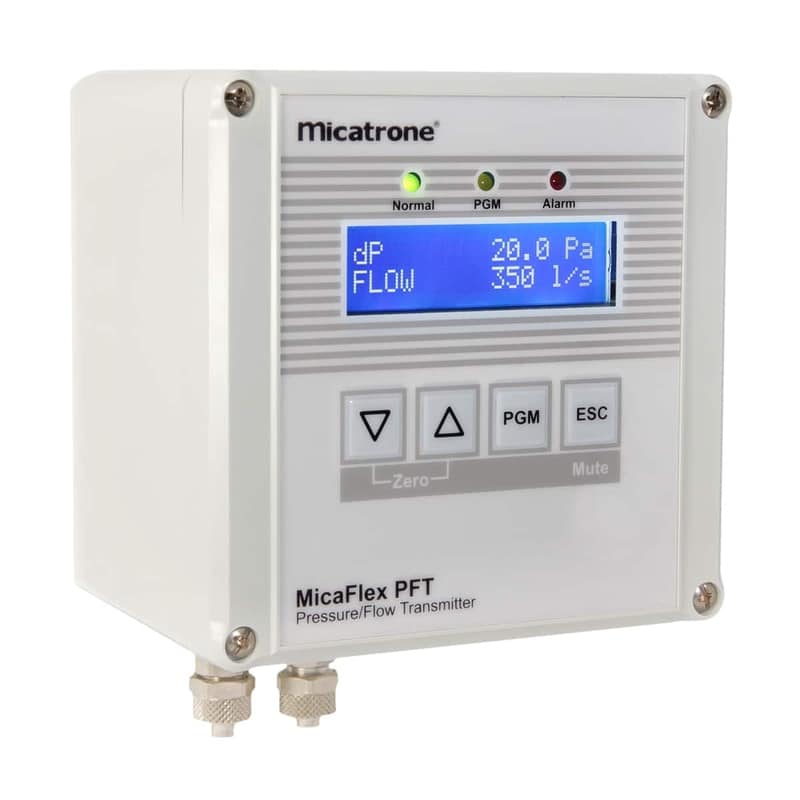

Strumento di precisione per controllo continuo della pressione differenziale, utilizzato in clean room, industria farmaceutica e applicazioni dove serve sia il segnale analogico sia la soglia di allarme.
| Caratteristica | Meccanico | Digitale con display | Trasmettitore |
|---|---|---|---|
| Tipo di segnale | ON/OFF | ON/OFF + 0-10V | 4-20mA / 0-10V / Modbus |
| Accuratezza | ±5...±200 Pa | ±1,5% (±0,7% con calibrazione) | < 0,5% F.S. |
| Display | No | Sì | Sì |
| Allarmi configurabili | 1 | 1-2 | 2 |
| Alimentazione richiesta | No | Sì | Sì |
| Range coperto | 20-4500 Pa | Configurabile | 50-5000 Pa, anche bidirezionale |
| Applicazione tipica | HVAC, filtri, allarme | HVAC professionale, BMS | Clean room, farmaceutico |
| Fascia prezzo indicativa | €€ | €€€ | €€€€ |
Fascia prezzo indicativa: € economico · €€ medio-basso · €€€ medio · €€€€ medio-alto · €€€€€ alto. Per offerta dettagliata sul modello specifico contattaci.
Per impianti installati in zone classificate a rischio esplosione, MCA propone una versione di pressostato differenziale certificata ATEX per zone 0/20, 1/21, 2/22, idonea sia ad atmosfere con gas sia ad atmosfere con polveri infiammabili.
La versione ATEX mantiene le stesse caratteristiche metrologiche delle versioni standard ma è dotata di barriere di sicurezza intrinseca e custodia certificata. È adatta a raffinerie, impianti chimici, produzione farmaceutica con solventi, depositi di vernici e in generale a tutti gli ambienti dove la normativa ATEX impone strumentazione certificata.
📄 Scarica la scheda pressostato ATEX
Le applicazioni di un pressostato differenziale per aria sono numerose e coprono settori molto diversi tra loro: HVAC, processo industriale, automazione, farmaceutico, lavorazione carta, magazzini, edifici in sovrapressione. Di seguito i casi applicativi più comuni risolti con la strumentazione MCA.
Il pressostato rileva la perdita della pressione di spurgo nelle sale di controllo poste in ambienti pericolosi. Garantisce che la sovrapressione rispetto all'atmosfera resti positiva, condizione necessaria per la sicurezza dei dispositivi elettrici interni.
Nei chiller industriali, l'accumulo di ghiaccio sulle serpentine aumenta la perdita di carico. Due puntali statici rilevano la pressione differenziale e, al raggiungimento della soglia, il pressostato attiva automaticamente il ciclo di sbrinamento.
In linee di processo a liquido fino a 1500 psig, il pressostato monitora la caduta di pressione attraverso una piastra orifizio calibrata. Se il flusso scende sotto o sale sopra il valore desiderato, il sistema genera allarme o ferma il processo.
Nei capannoni o tensostrutture pressurizzati, il pressostato rileva sia sovrapressione (rischio di sovragonfiaggio) sia depressione (rischio di collasso) e comanda la soffiante per mantenere la pressione di lavoro corretta.
Quando il nastro di carta si rompe, un getto d'aria fa aumentare la pressione nel tubo di raccolta. Il pressostato rileva la variazione e segnala alla logica di controllo di arrestare immediatamente la macchina, evitando perdite di materiale.
Quando l'accumulo di polvere aumenta la resistenza al flusso d'aria, il pressostato rileva la maggiore caduta di pressione e attiva il motore che fa avanzare una nuova sezione di filtro pulito in posizione. Per applicazioni HVAC e industriali dove servono indicazione visiva continua, allarme su soglia e segnale al BMS, l'evoluzione moderna del pressostato applicato ai filtri è l'indicatore di intasamento filtri aria, disponibile in tre generazioni con ROI dimostrato di 4-15 mesi a seconda dell'applicazione.
Il trasduttore mantiene costante il livello in serbatoi tramite spurgo ad aria del tubo di immersione. Le variazioni di livello generano variazioni proporzionali della pressione, che vengono ritradotte in segnale di controllo della valvola di riempimento.
Nei sistemi VAV (Variable Air Volume), il trasmettitore di pressione differenziale, accoppiato a una matrice di tubi di Pitot, fornisce un segnale 4-20 mA proporzionale alla velocità dell'aria. Il computer regola la velocità della ventola per mantenere il volume richiesto con la massima efficienza energetica. Per il dimensionamento corretto della sonda Pitot e la scelta della tecnologia adatta tra Pitot-medio, termico massico, vortex, anemometro e Coriolis vedi la guida misuratore di portata aria — confronto delle 5 tecnologie.
Il trasmettitore con accuratezza migliore dello 0,5% del fondo scala monitora la sovrapressione tra ambienti a diversa classificazione, garantendo il rispetto dei differenziali richiesti dalle GMP e dalla ISO 14644.
Scegliere un modello con range 0-4500 Pa per un'applicazione che lavora a 50 Pa significa rinunciare alla precisione. Il setpoint deve cadere idealmente nel terzo centrale della scala.
Il pressostato dà solo un contatto ON/OFF; il manometro fornisce una lettura visiva del valore corrente; il trasmettitore fornisce un segnale continuo per regolazione proporzionale o integrazione BMS. Se serve regolazione proporzionale, il pressostato non basta. Per chiarire la differenza tra le tre famiglie e capire quale serve davvero alla tua applicazione vedi la pagina manometro differenziale per aria.
In clean room, una deriva di pochi Pa in un anno può portare fuori specifica. Verificare sempre la stabilità dichiarata e la presenza di funzione autozero.
Installare un pressostato standard in zona classificata è una violazione normativa e un rischio di sicurezza. Verificare zona, gruppo gas/polveri e classe di temperatura.
Tubi troppo lunghi, condense o pieghe alterano la lettura. Il collegamento al processo deve essere il più corto possibile e in pendenza per evitare ristagni.
Nei pressostati meccanici l'isteresi tra punto di scatto e ripristino può essere significativa. Tenere conto di questa banda morta nella progettazione dell'allarme.
Monitoraggio filtri, controllo ventilatori, gestione VAV, sovrapressione di scale di emergenza e sale CED.
Controllo differenziali tra ambienti a diversa classificazione GMP, monitoraggio HEPA, validazione cascate di pressione.
Pressurizzazione cabine elettriche, sale di controllo in raffineria, monitoraggio ventilazione di emergenza.
Filtri di processo, controllo cappe di aspirazione, gestione aria compressa nelle linee di confezionamento.
Rilevamento rottura nastro, controllo loop nastro, monitoraggio essiccatori e cabine di asciugatura.
Cicli di sbrinamento, controllo flusso aria sui condensatori, monitoraggio celle frigorifere.
Un pressostato differenziale per aria è un dispositivo che misura la differenza di pressione tra due punti e aziona un interruttore elettrico quando il valore supera o scende sotto una soglia preimpostata. È utilizzato per controllare ventilatori, attivare allarmi, monitorare filtri o gestire la pressione di sale di controllo.
Il dispositivo utilizza un diaframma caricato a molla esposto a due pressioni diverse. Quando la differenza di pressione supera il setpoint, il diaframma si sposta e aziona un microinterruttore. Nelle versioni digitali il diaframma agisce su un sensore piezoresistivo che genera un segnale analogico o digitale.
I pressostati differenziali per aria MCA coprono range da 20 Pa fino a 4500 Pa, con scale intermedie come 20-200 Pa, 50-500 Pa, 200-1500 Pa e 500-4500 Pa. La scelta del range corretto dipende dal punto di intervento desiderato: il setpoint dovrebbe cadere nel terzo centrale della scala per la massima precisione.
Il pressostato meccanico fornisce un contatto ON/OFF tramite microinterruttore, è economico e non richiede alimentazione esterna. Il pressostato digitale offre display, uscita analogica 0-10V, doppio relè configurabile e accuratezza superiore (±1,5% o migliore con calibrazione del punto di span).
Serve quando il dispositivo è installato in zone classificate per la presenza di gas (zone 0, 1, 2) o polveri (zone 20, 21, 22) infiammabili. La versione ATEX MCA è certificata per tutte le zone e include barriere di sicurezza intrinseca per garantire conformità normativa e sicurezza operativa.
Sì. Per clean room e ambienti farmaceutici è consigliato il trasmettitore di pressione differenziale con funzione di pressostato, che offre accuratezza inferiore allo 0,5% del fondo scala, doppio allarme configurabile e uscita analogica o Modbus per integrazione nel BMS o SCADA.
Misura in modo continuo la differenza di pressione tra due punti restituendo un segnale analogico (4-20 mA o 0-10 V) o digitale (Modbus). A differenza del pressostato che fornisce solo un contatto ON/OFF, il trasmettitore consente regolazione proporzionale e diagnostica del processo.
Il pressostato meccanico MCA ha una vita utile dichiarata di 1.000.000 di commutazioni, equivalenti a molti anni di servizio in applicazioni standard come HVAC, monitoraggio filtri o controllo serrande. La temperatura operativa estesa (-20...+60 °C) ne consente l'uso anche in installazioni esterne.
