Manometro differenziale per aria
Versioni analogica, digitale, con uscita 4-20 mA – Range da pochi Pa a 5000 Pa
Versioni analogica, digitale, con uscita 4-20 mA – Range da pochi Pa a 5000 Pa
Un manometro differenziale per aria è uno strumento che misura la differenza di pressione tra due punti di un impianto e la rende leggibile, sul display locale o tramite segnale a un sistema di supervisione. È lo strumento di riferimento per monitorare i filtri di un'unità di trattamento aria, la sovrapressione di una clean room, la caduta di pressione su batterie di scambio termico e il bilanciamento di mandate e riprese.

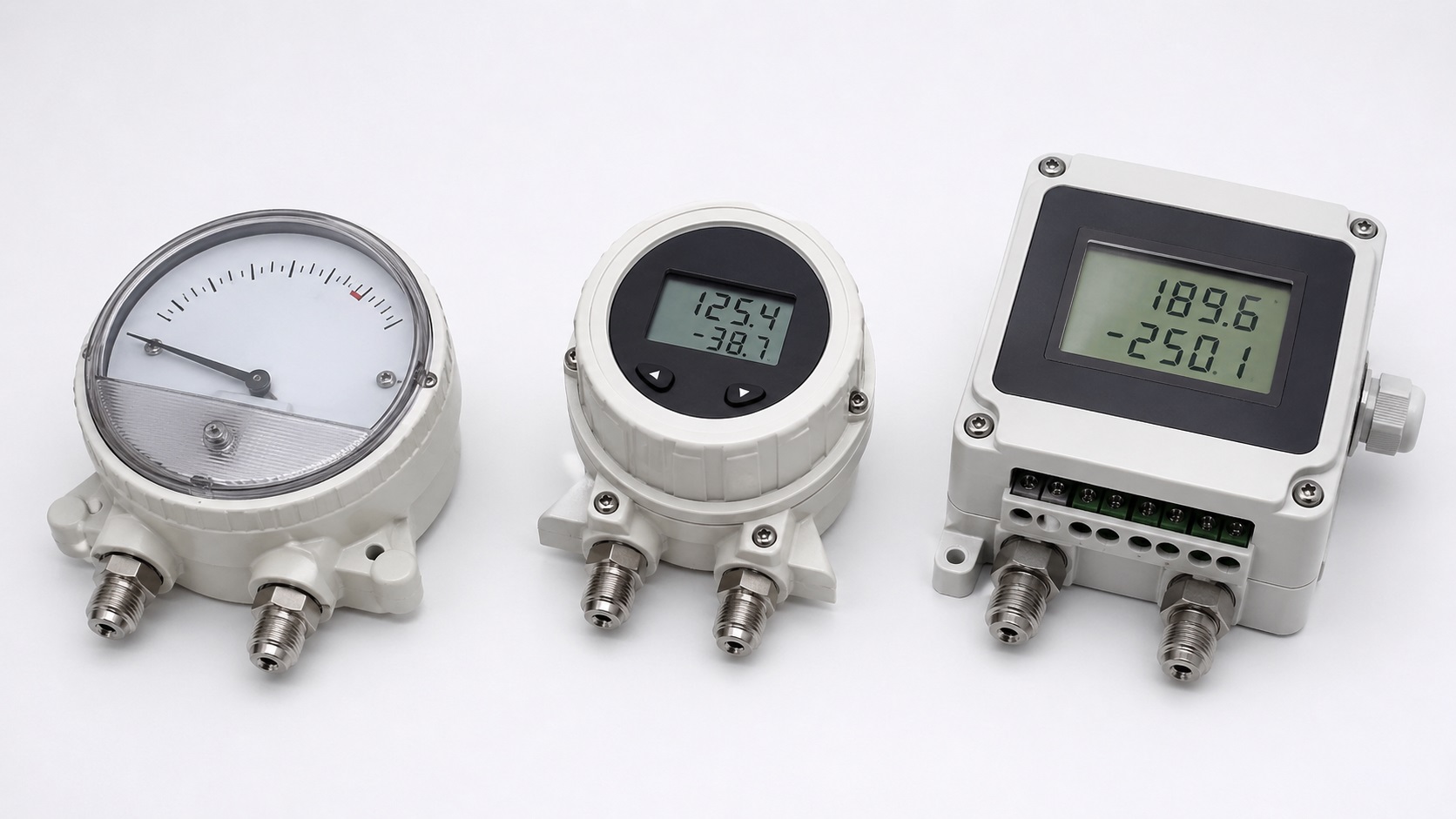

Sotto il termine "manometro" si raccolgono però tre famiglie di prodotti molto diverse tra loro: il manometro analogico tradizionale a indice meccanico, il manometro digitale moderno con display LCD e uscite, e il trasmettitore di pressione con display incorporato. Ognuna risolve un problema specifico, e scegliere la versione sbagliata significa pagare troppo per funzioni che non servono o, più spesso, non avere la precisione e l'integrazione BMS che l'applicazione richiede.
MCA propone in Italia una gamma completa di manometri differenziali per aria HVAC: manometri digitali con uscita di fascia HVAC professionale per integrazione BMS, e i trasmettitori Micatrone Micaflex di fascia premium per clean room, laboratori e applicazioni regolate. Questa pagina ti aiuta a capire quale ti serve davvero.
Il manometro differenziale per aria misura la differenza di pressione tra due punti di un impianto HVAC, di una clean room o di un sistema di filtrazione. Esistono tre famiglie principali di manometri:
Range coperti: da 0,5 mbar (50 Pa) per misure di sovrapressione clean room fino a 2500 mbar per applicazioni di filtrazione industriale. Per applicazioni regolate (Annex 1, ISO 14644, EN 14175) la scelta corretta è il trasmettitore con display.
Prima di scegliere un manometro è importante capire se è davvero quello che serve. Le tre tipologie di strumenti per misura di pressione differenziale sull'aria — manometro, pressostato e trasmettitore — risolvono problemi diversi e non sono intercambiabili.
| Caratteristica | Manometro | Pressostato | Trasmettitore |
|---|---|---|---|
| Funzione primaria | Visualizzazione pressione | Allarme su soglia (ON/OFF) | Segnale continuo per regolazione |
| Display locale | Sì (sempre) | No (su versioni base) | Opzionale |
| Uscita analogica | Opzionale | No | Sì (sempre) |
| Contatto allarme | Su versioni avanzate | Sì (sempre) | Sì (di norma) |
| Accuratezza tipica | ±2-3% F.S. (analogico) ±1% F.S. (digitale) |
±5% del setpoint | ±0,5% F.S. o migliore |
| Integrazione BMS | Limitata | Solo segnale ON/OFF | Completa (4-20 mA, Modbus) |
| Adatto a clean room GMP | No (solo come indicatore secondario) | No | Sì |
| Fascia prezzo indicativa | € - €€ | €€ | €€€ - €€€€ |
Fascia prezzo indicativa: € economico · €€ medio-basso · €€€ medio · €€€€ medio-alto. Per offerta dettagliata sul modello specifico contattaci.
La regola pratica: se ti basta vedere il valore di pressione, ti serve un manometro; se ti serve un comando ON/OFF su soglia (allarme, attivazione ventilatore), un pressostato; se ti serve un segnale continuo per regolazione o integrazione con il BMS, un trasmettitore. Le tre funzioni possono coesistere in un unico strumento — è il caso del manometro digitale evoluto con display, uscita analogica e relè di switching, oppure del trasmettitore Micatrone con display integrato — ma capire qual è la funzione primaria che ti serve evita sovradimensionamenti costosi e configurazioni inadeguate.
Quando il visitatore tecnico cerca "manometro differenziale per aria" sul mercato italiano si trova davanti tre famiglie di prodotti che si sono evolute storicamente e che oggi convivono. Capire la differenza è il primo passo per scegliere bene.
A indice meccanico, lettura locale, senza elettronica
Applicazioni tipiche: monitoraggio filtri di base, indicatori secondari, installazioni dove serve solo controllo a vista periodico. Il riferimento storico di mercato è il Magnehelic di Dwyer Instruments.
LCD + uscita analogica + relè di switching
Proposta MCA: manometro digitale con uscita di fascia HVAC professionale, prodotto in Europa, con display LCD, autozero opzionale e doppia uscita analogica configurabile. Ideale come evoluzione del manometro analogico in installazioni che richiedono anche segnale al sistema di supervisione.
Precisione clean room, calibrazione tracciabile
Modello MCA: Micatrone Micaflex MF-PD. Trasmettitore svedese di fascia premium per clean room, farmaceutico, applicazioni regolate. È il riferimento quando l'accuratezza, la stabilità a lungo termine e la conformità alle GMP sono requisiti non trattabili.
L'applicazione è semplice, serve solo controllo visivo periodico, non c'è BMS o non è richiesta integrazione. Esempi: piccoli impianti HVAC residenziali e commerciali, monitoraggio filtri di laboratorio non critici, installazioni dove la lettura serve solo a un manutentore in passaggio.
L'applicazione è HVAC professionale o industriale, serve lettura locale ma anche segnale al BMS, può essere utile un'uscita ON/OFF per allarme o regolazione semplice. Esempi: centrali di trattamento aria, monitoraggio filtri industriali, controllo VAV di base, ventilazione di edifici terziari, sale tecniche.
L'applicazione è regolata (clean room, farmaceutico, laboratorio EN 14175), serve accuratezza alta su range bassi, è richiesta calibrazione tracciabile e conformità GMP. Esempi: pressurizzazione clean room, monitoraggio Annex 1, controllo cappe chimiche di precisione, validazione cascate di pressione, applicazioni nucleari o di contenimento.
Per le due famiglie moderne (digitale con uscita e trasmettitore con display) MCA propone due livelli di prodotto: il manometro digitale con uscita di fascia HVAC professionale per applicazioni standard, e il trasmettitore Micatrone Micaflex MF-PD per applicazioni regolate clean room e farmaceutico.
Il manometro digitale con display e uscita rappresenta l'evoluzione naturale del manometro analogico tradizionale. Pensato per installazione su pannello o quadro elettrico, sostituisce il manometro a indice meccanico offrendo in più display LCD chiaro, uscite analogiche commutabili, due relè di switching configurabili e autozero opzionale per applicazioni con derive di temperatura significative.
Disponibile in versione con autozero manuale (per impianti dove la calibrazione periodica manuale è praticabile) e versione con autozero automatico (per applicazioni con monitoraggio continuo dove non è praticabile la calibrazione manuale frequente). Il modello è proposto da MCA come soluzione fascia HVAC professionale con specifiche tecniche allineate ai migliori standard europei del settore.
Per specifiche complete e configurazione adatta alla tua applicazione contattaci. Disponibili anche versioni per misura di portata aria con calcolo K-factor integrato e autozero automatico.
Il Micaflex MF-PD è il trasmettitore di pressione differenziale Micatrone con display LCD locale chiaro, leggibile a distanza. È usato in tutte le applicazioni dove serve un'evoluzione moderna del manometro digitale: lettura locale del valore corrente, ma con accuratezza, stabilità e segnale di trasmissione adeguati ad applicazioni regolate.
Rispetto al manometro digitale fascia HVAC, il Micaflex MF-PD ha accuratezza superiore (sotto 0,5% F.S.), stabilità a lungo termine migliore, certificato di calibrazione di fabbrica tracciabile e l'opzione di ricalibrazione periodica con nuovo certificato. È la scelta corretta per pharma, clean room, laboratori a contenimento, ambienti dove la qualità del dato di pressione è soggetta a verifica esterna.
Per applicazioni che richiedono allarme indipendente con buzzer e relè oltre alla trasmissione (tipico Annex 1 farmaceutico), Micatrone propone il modello superiore Micaflex PFA, che è dedicato al monitoraggio Annex 1 e alle applicazioni di contenimento. Vedi la pagina Monitoraggio pressione Annex 1 per i dettagli.
Il manometro differenziale per aria interviene in molte aree del mondo HVAC, della filtrazione, delle clean room e dell'automazione di edificio. Di seguito le applicazioni più frequenti dove la scelta della famiglia corretta — analogico, digitale con uscita, trasmettitore — fa la differenza tra un'installazione che funziona per anni e una che genera problemi continui.
Misura della caduta di pressione attraverso il filtro per identificare il momento di sostituzione. Con il manometro digitale con uscita il segnale al BMS abilita la sostituzione predittiva e il logging dell'efficienza energetica.
Mantenimento di differenziali di 5-60 Pa tra ambienti a diversa classificazione GMP. Per validazione e qualifica si usa il trasmettitore MF-PD; per indicazione locale ridondante può affiancare un manometro analogico.
Misura della portata d'aria su sezioni di condotto tramite Pitot o tramite differenza di pressione su batterie/serrande. Il manometro digitale con uscita serve al BMS per la regolazione continua.
Monitoraggio della sovrapressione cabina rispetto all'ambiente esterno per evitare dispersioni di vapori solventi. Range tipici 50-200 Pa, applicazione di facile integrazione con il trasmettitore.
Monitoraggio velocità frontale tramite differenza di pressione (in alternativa al sensore di velocità termico). Per cappe ad alto contenimento si usa il trasmettitore con uscita BMS, abbinato al controllore dedicato.
Mantenimento sovrapressione corridoio freddo rispetto al locale, monitoraggio efficienza filtri, gestione setpoint VAV. Il manometro digitale con uscita è la scelta tipica per integrazione BMS.
Monitoraggio differenziali tra cella e ambiente di prova, controllo flusso aria primaria e secondaria. Per camere di stabilità farmaceutica è richiesto il trasmettitore con calibrazione tracciabile.
Sovrapressione ambienti sterili rispetto a corridoi, monitoraggio continuo richiesto da norma UNI 11425. Trasmettitore con allarme e registrazione locale o centralizzata.
Capannoni gonfiabili, tensostrutture, atrii pressurizzati. Monitoraggio sovra/depressione e comando della soffiante in funzione della deriva. Il manometro digitale con relè è la soluzione standard.
Il manometro tradizionale è uno strumento di lettura locale; il trasmettitore è uno strumento di trasmissione del segnale. Comprare un manometro analogico per un'applicazione che richiede integrazione BMS porta a doverlo sostituire dopo pochi mesi. La regola: se nel capitolato c'è "uscita analogica" o "Modbus" o "BMS", non è un manometro classico, è un manometro digitale evoluto o un trasmettitore.
Scegliere un manometro 0-5000 Pa per una clean room che lavora a 15 Pa significa misurare con un'incertezza assoluta enorme. Il setpoint deve cadere idealmente nel terzo centrale del range. Per misure clean room (5-60 Pa) si usa un range 0-100 Pa o 0-250 Pa, non oltre.
I sensori piezoresistivi hanno deriva di zero e di span con la temperatura, espressa tipicamente in % F.S./10 K. Su range bassi (sotto 100 Pa) l'errore termico può superare l'accuratezza dichiarata se l'ambiente di installazione ha escursione termica significativa. Per clean room con regolazione fine è preferibile un sensore con compensazione termica e autozero (manometro digitale con autozero automatico o trasmettitori Micatrone).
Tubi troppo lunghi (oltre 5 m), pieghe a gomito stretto, tratti orizzontali con condense generano ritardo di risposta e misure non stabili. Per range bassi (sotto 100 Pa) i tubi devono essere il più corti possibile, in pendenza verso lo strumento, di diametro interno 4-6 mm in silicone o PVC morbido.
Le prese di pressione sui condotti devono essere installate in zone di flusso stabilizzato, lontane da curve, accessori o variazioni di sezione. Una presa subito a valle di un gomito di 90° dà letture instabili e fluttuanti. La regola pratica: minimo 10 diametri di tratto rettilineo a monte, 5 diametri a valle.
In ambienti regolati (pharma, sanitario, food) può essere richiesta calibrazione tracciabile ACCREDIA o equivalente. Un manometro analogico non offre calibrazione tracciabile; il trasmettitore Micatrone MF-PD esce con certificato di calibrazione di fabbrica e può essere ricalibrato periodicamente con nuovo certificato. Verificare i requisiti del capitolato prima della scelta.
Centrali di trattamento aria, monitoraggio filtri, controllo VAV, sovrapressione locali tecnici, sale CED.
Cascate di pressione GMP, monitoraggio Annex 1, validazione classi A/B/C/D, magazzini GDP. Trasmettitori con calibrazione tracciabile.
Cappe chimiche EN 14175, locali a contenimento, camere di prova, ambienti universitari e R&D aziendale.
Camere climatiche di stagionatura, controllo aria di processo, filtri linee di confezionamento, sovrapressione locali HACCP.
Sale operatorie sterili, isolamento pazienti immunodepressi, IRCCS, laboratori di analisi cliniche, conformità UNI 11425.
Cabine di verniciatura, ventilazione di processo, estrazione vapori, monitoraggio aspirazione localizzata, edifici pressurizzati.
Inviaci i dati di processo (range di pressione di lavoro, tipo di applicazione, uscita richiesta, eventuale integrazione BMS, ambiente di installazione, requisiti di calibrazione) e ti proponiamo la versione corretta tra manometro digitale con uscita per HVAC professionale o trasmettitore Micatrone Micaflex MF-PD/PFA per applicazioni regolate.
Il manometro differenziale per aria fa parte di una famiglia più ampia di strumenti per il controllo di pressione e portata. Queste pagine ti aiutano a inquadrare la soluzione completa per la tua applicazione.
Un manometro differenziale per aria è uno strumento che misura la differenza di pressione tra due punti di un impianto e la mostra sul display, locale o digitale. È usato per monitorare l'intasamento dei filtri HVAC, la sovrapressione di clean room, la caduta di pressione su batterie di scambio termico e il bilanciamento di mandate e riprese in centrali di trattamento aria.
Il manometro mostra solo il valore di pressione (lettura locale, eventualmente con uscita analogica). Il pressostato fornisce un contatto ON/OFF a una soglia preimpostata, senza visualizzare il valore continuo. Il trasmettitore genera un segnale analogico (4-20 mA o 0-10 V) o digitale (Modbus) proporzionale alla pressione misurata, con accuratezza tipica migliore dello 0,5% del fondo scala. I tre strumenti rispondono a esigenze diverse: il manometro per visualizzazione, il pressostato per allarme, il trasmettitore per regolazione e integrazione BMS.
Il manometro analogico tradizionale (tipo Magnehelic) è adatto a installazioni semplici dove serve solo lettura locale a vista, senza segnale per BMS e senza alta precisione. Il manometro digitale moderno con uscita offre accuratezza migliore, range regolabile, uscita analogica 0-10 V o 4-20 mA e relè di switching configurabili. Per applicazioni HVAC professionali con integrazione BMS o requisiti normativi è consigliato il manometro digitale.
I manometri differenziali per aria HVAC coprono range tipici da pochi Pa (0-50 Pa, 0-100 Pa per misure clean room) fino a 5000 Pa (per filtri industriali e cabine di verniciatura). Esistono anche range più alti, fino a 250 mbar o oltre, ma sono usati in applicazioni di processo, non più ventilazione. La scelta del range corretto è fondamentale per la precisione: il valore di lavoro deve cadere idealmente nel terzo centrale della scala.
Un trasmettitore è necessario quando si richiede regolazione proporzionale di un attuatore (PI control), integrazione con BMS o SCADA, registrazione storica dei dati per conformità GMP o ISO, allarme automatico su soglia, accuratezza inferiore allo 0,5% del fondo scala. Il manometro è invece sufficiente quando basta lettura visiva locale o lettura locale più segnale ON/OFF. In clean room farmaceutica e per monitoraggio Annex 1 il trasmettitore è praticamente sempre richiesto.
Le tubazioni di collegamento devono essere il più corte possibile per minimizzare ritardo e dispersioni. Vanno posate in pendenza verso lo strumento per evitare ristagni di condensa. Vanno evitate pieghe a gomito stretto e tratti orizzontali lunghi. Per misure su aria pulita di basso range (sotto 100 Pa) sono consigliati tubi in silicone o PVC morbido di diametro interno 4-6 mm. Le prese di pressione sul condotto vanno posizionate in zone di flusso stabilizzato, lontane da curve e accessori.
Sì, ma con precauzioni. Per clean room farmaceutica con requisiti GMP è preferibile usare un trasmettitore di pressione differenziale con display (es. Micatrone Micaflex MF-PD) anziché un manometro tradizionale, perché offre accuratezza superiore (sotto 0,5% F.S.), uscita per BMS, possibilità di calibrazione tracciabile e conformità Annex 1 quando abbinato a sistemi di allarme. I manometri analogici classici sono ammessi solo come indicatori secondari, non come strumenti primari di monitoraggio.
