Guida alla selezione degli agitatori industriali
Come scegliere il tipo di agitatore giusto in base a viscosità, settore, geometria del serbatoio e obiettivo di processo
Guida tecnica MCA
Come scegliere il tipo di agitatore giusto in base a viscosità, settore, geometria del serbatoio e obiettivo di processo
Scegliere un agitatore industriale non significa selezionare solo un motore o una pala. Significa capire come il fluido si comporta nel serbatoio e quale tipo di movimento serve per ottenere il risultato desiderato: miscelazione, sospensione, dispersione, omogeneizzazione o miglioramento dello scambio termico.
Una scelta non corretta porta a problemi concreti: stratificazione, tempi lunghi di processo, consumo energetico elevato, zone morte, resa termica debole o qualità del prodotto non costante. Il punto critico non è quale agitatore è più potente, ma quale agitatore genera il moto corretto nel tuo sistema.
Tesi MCA: l'agitatore corretto è quello che crea il movimento giusto nel fluido, non quello più potente o più diffuso. La selezione deve partire da viscosità, obiettivo di processo, geometria del serbatoio e settore applicativo.
È il parametro più importante. Un fluido a bassa viscosità, come acqua o solventi leggeri, richiede dinamiche completamente diverse rispetto a resine, fanghi, sciroppi o paste. L'errore tipico è sottovalutare quanto la viscosità cambi anche durante il processo: riscaldamento, raffreddamento, dissoluzione o concentrazione possono spostare molto il comportamento reale.
Non tutti gli agitatori servono a mescolare. Alcuni devono disperdere un gas in un liquido, altri tenere sospesi solidi, altri ancora evitare stratificazione o migliorare scambio termico sulle pareti. L'obiettivo corretto definisce il tipo di flusso richiesto e spesso cambia completamente la scelta della pala.
Altezza, diametro, rapporto H/D, fondo piano o conico, presenza di deflettori e posizione dell'agitatore determinano come il fluido si muove. La stessa pala può funzionare molto bene in un serbatoio e molto male in un altro. Trascurare la geometria è uno degli errori più comuni.
Food, farmaceutico, chimico, cosmetico o trattamento acque non pongono le stesse esigenze. In alcuni casi conta la pulibilità, in altri la resistenza chimica, in altri ancora ATEX, shear limitato o facilità di manutenzione.
Un buon agitatore non è quello che muove di più il liquido, ma quello che produce il tipo di circolazione corretto con la minima energia necessaria per ottenere il risultato desiderato. Questo cambia molto a seconda del processo.
Se devi mantenere omogenea una soluzione a bassa viscosità, può bastare un'elica assiale con buona circolazione verticale. Se devi disperdere un additivo o creare shear, una turbina radiale o una pala inclinata può essere più sensata. Se lavori con fluidi viscosi o vuoi raschiare il fluido vicino alla parete, allora entrano in gioco ancore, raschiatori o sistemi lenti a elevata coppia.
Principio MCA: la domanda giusta non è che pala usano tutti, ma che tipo di moto serve per evitare zone morte e portare il fluido dove mi serve davvero.
Questa tabella serve come strumento di orientamento rapido. Non sostituisce il dimensionamento finale, ma aiuta a capire quale famiglia di agitatore ha più senso come punto di partenza.
| Viscosità | RPM | Settore | Geometria serbatoio | Tipo di agitatore consigliato | Motivo tecnico |
|---|---|---|---|---|---|
| Bassa (< 100 cP) | 200-1500 | Acque / chimico leggero | Serbatoio alto con deflettori | Elica assiale | Genera flusso verticale e circolazione completa del volume |
| Bassa (< 100 cP) | 60-300 | Food / bevande | Serbatoio cilindrico standard | Pale inclinate | Buon compromesso tra ricircolo, omogeneità e semplicità di pulizia |
| Media (100 – 1.000 cP) | 100-500 | Cosmetico / chimico | Serbatoio con medio rapporto H/D | Turbina radiale o pale inclinate | Aumenta shear e dispersione mantenendo controllo della miscela |
| Alta (1.000 – 10.000 cP) | 10-100 | Resine / fanghi / adesivi | Serbatoio largo o poco alto | Ancora lenta | Muove fluidi viscosi evitando zone morte vicino alla parete |
| Molto alta (> 10.000 cP) | 5-30 | Food / farmaceutico / paste | Serbatoio con esigenza di scambio termico | Ancora con raschiatori | Migliora omogeneità e scambio termico sulle superfici interne |
| Variabile | variabili | Trattamento acque / slurry | Serbatoio grande con solidi sospesi | Elica assiale o pale inclinate | Aiuta a mantenere sospensione e movimento bulk del fluido |
Questa seconda tabella è più focalizzata sulla pala. Serve quando hai già chiaro che ti serve un agitatore, ma devi capire quale geometria di pala è più sensata come punto di partenza.
| Viscosità | Settore | Tipo di pale consigliato | Tipo di flusso prevalente | Quando ha più senso |
|---|---|---|---|---|
| Bassa | Acque / chimico leggero | Elica | Assiale | Quando serve circolazione generale del liquido |
| Bassa – media | Food / bevande / chimico | Pale inclinate | Misto | Quando serve un equilibrio tra circolazione e moderato shear |
| Bassa – media | Dispersioni / emulsioni | Turbina radiale | Radiale | Quando conta shear, dispersione o omogeneizzazione locale |
| Alta | Resine / adesivi / fanghi | Ancora | Di parete / lento | Quando il fluido è viscoso e serve muovere il volume vicino alla parete |
| Molto alta | Farmaceutico / food viscoso | Ancora con raschiatori | Di parete / raschiato | Quando conta anche lo scambio termico e la pulizia delle superfici |
| Variabile | Cosmetico / multi-prodotto | Pale inclinate o sistema combinato | Misto | Quando la formulazione cambia e serve una soluzione più versatile |
Molti errori nascono qui. Non basta sapere che pala è, bisogna capire che moto genera.
| Tipo di flusso | Caratteristica | Quando usarlo | Quando non basta |
|---|---|---|---|

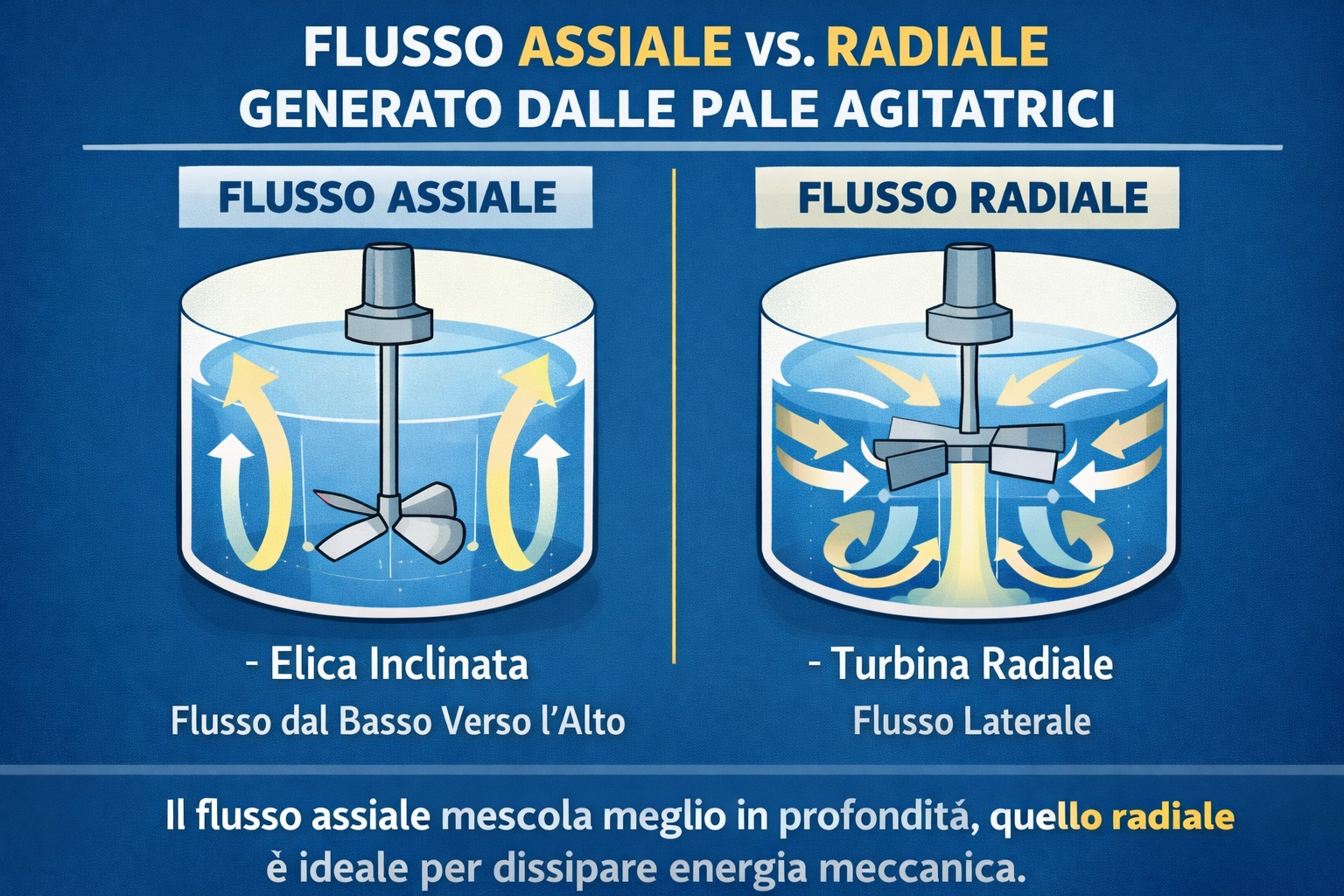

| Assiale | Muove il fluido verticalmente e crea ricircolo bulk | Miscelazione generale, sospensione, omogeneità di volume | Quando serve shear elevato o dispersione locale intensa |
| Radiale | Spinge il fluido lateralmente contro le pareti | Dispersione, emulsione, gas/liquido, shear locale | Quando serve circolazione profonda del serbatoio |
| Misto | Combina componenti assiali e radiali | Applicazioni versatili con esigenze intermedie | Quando il processo è molto specialistico o estremo |
La stessa pala può dare risultati opposti in due serbatoi diversi. Un serbatoio alto e stretto favorisce alcune dinamiche di ricircolo; uno largo e basso ne favorisce altre. Anche il fondo conta: un fondo conico cambia il comportamento dei solidi rispetto a un fondo piano. Inoltre i deflettori possono ridurre il vortex e migliorare la miscelazione, ma non sono sempre obbligatori o utili allo stesso modo.
Per questo la scelta dell'agitatore non andrebbe mai letta separando pala e serbatoio. Il sistema reale è sempre: fluido + serbatoio + obiettivo di processo + agitatore.

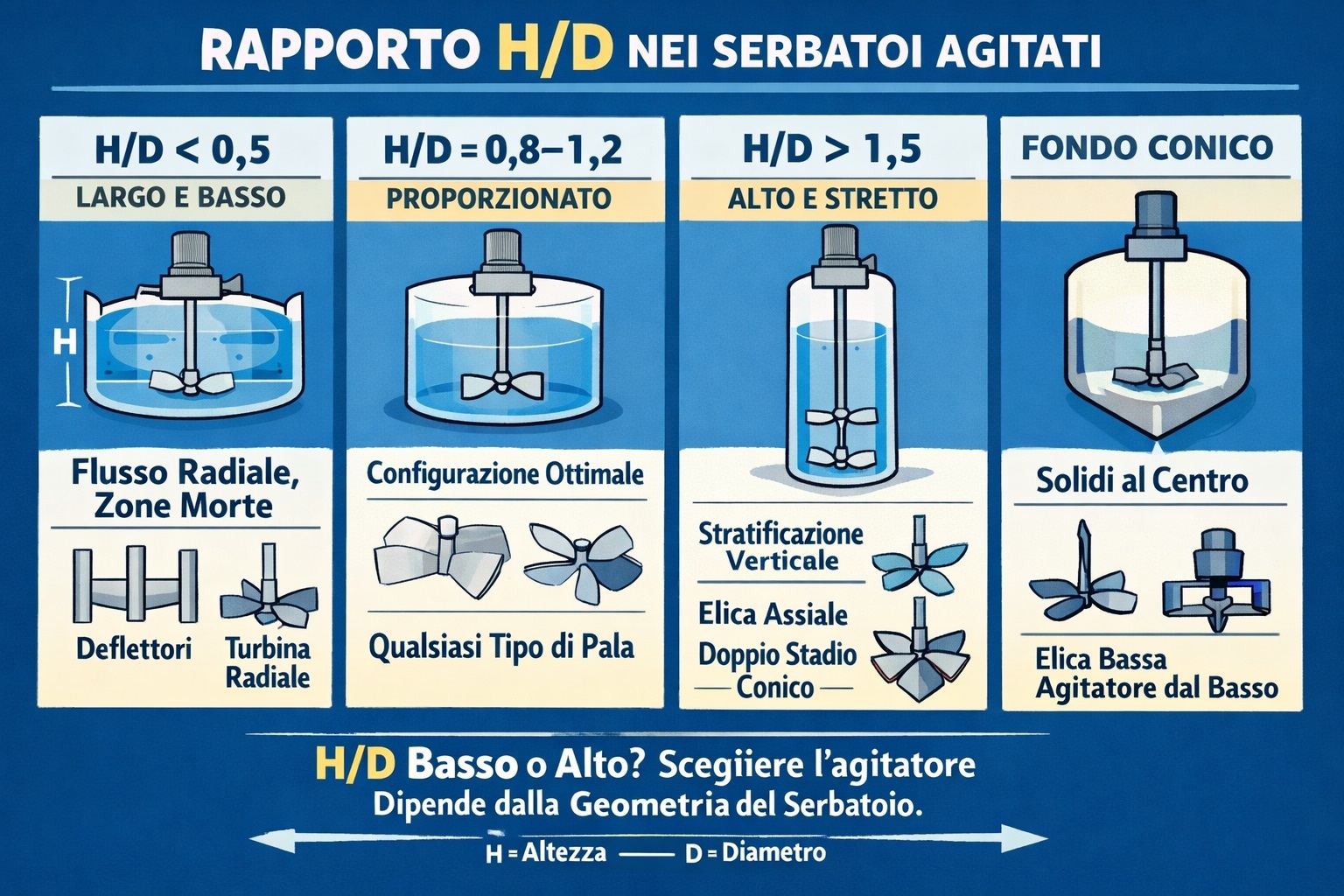

| Rapporto H/D | Tipo serbatoio | Effetto sul flusso | Raccomandazione |
|---|---|---|---|
| < 0,5 | Largo e basso | Flusso radiale dominante, rischio di zone morte al centro | Deflettori + pale inclinate o turbina radiale |
| 0,8 – 1,2 | Proporzionato | Configurazione ottimale per la maggior parte delle applicazioni | Qualsiasi tipo di pala; massima flessibilità progettuale |
| > 1,5 | Alto e stretto | Rischio di stratificazione verticale | Elica assiale o configurazione a doppio stadio |
| Fondo conico | Qualsiasi | I solidi tendono a convergere verso il centro | Elica assiale bassa o agitatore dal basso |
Il rapporto H/D (altezza/diametro) è un parametro chiave nella progettazione dei serbatoi agitati, influenzando direttamente il regime di flusso, la dispersione dei solidi e l’efficienza della miscelazione.
Due fluidi simili dal punto di vista reologico possono richiedere scelte diverse se cambiano settore, materiali costruttivi, pulibilità o vincoli di processo. Nel food e nel pharma, ad esempio, la pulizia e la finitura contano molto. Nel chimico e nel trattamento acque può pesare di più la compatibilità chimica o la capacità di mantenere solidi in sospensione. Nel cosmetico spesso la delicatezza della formulazione e la qualità finale del prodotto richiedono un controllo più fine del moto.

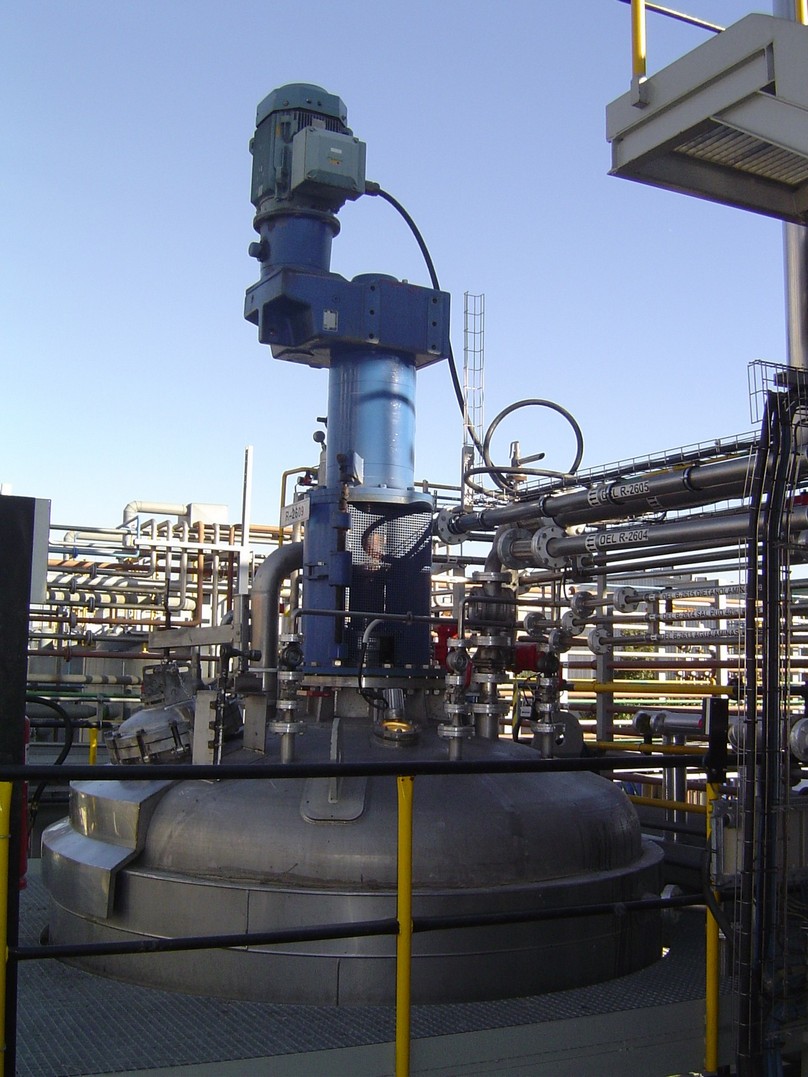

Nei settori chimico, petrolchimico e farmaceutico con rischio di esplosione, la selezione deve tenere conto anche della zona ATEX (1, 2, 21, 22), dei materiali antiscintilla e della certificazione del motore. MCA fornisce agitatori certificati ATEX per tutte le zone. Nella nostra esperienza su impianti chimici, un agitatore sottodimensionato sulla viscosità reale porta a tempi di miscelazione 2–4 volte più lunghi del previsto.
Agitatori atexLa potenza non garantisce miscelazione efficace. Senza il tipo di moto corretto, puoi consumare energia e non ottenere il risultato.
Molti fluidi cambiano comportamento durante il processo. Se scegli sull'inizio ma il processo evolve, l'agitatore può diventare incoerente.
La geometria del serbatoio influisce quasi quanto la pala. Trascurarla è uno degli errori più costosi.
Non esiste una soluzione valida per tutto. Un buon compromesso non è sempre una buona scelta tecnica.
Muovere il fluido non significa per forza disperdere bene un componente o sospendere correttamente un solido.
Avviamento, fermate, cambio viscosità, temperatura e pulizia possono cambiare completamente la bontà della scelta.
Quando un cliente chiede mi serve un agitatore, spesso la tentazione è partire dai modelli disponibili. Ma il percorso corretto è l'opposto: partire dal problema da risolvere. Il processo richiede ricircolo? Shear? Sospensione? Riduzione dei tempi? Migliore scambio termico? Una volta chiarito questo, la scelta della pala, della velocità e della configurazione diventa molto più sensata.
Questa logica è anche il modo migliore per evitare una pagina tecnica replicabile. Non basta elencare i tipi di agitatore: bisogna spiegare come si decide davvero.
Il parametro più importante è la viscosità del fluido, perché determina il tipo di movimento che l'agitatore deve generare e influenza direttamente la scelta della pala e della velocità.
Dipende dall'obiettivo di processo. Il flusso assiale è più adatto alla miscelazione generale e alla circolazione del liquido, mentre il flusso radiale è più adatto a dispersione, shear e omogeneizzazione locale.
Sì. Altezza, diametro, rapporto H/D, fondo del serbatoio e presenza di deflettori cambiano il comportamento del fluido e possono rendere efficace o inefficace la stessa pala.
No. La potenza da sola non garantisce il risultato. Conta soprattutto la capacità di generare il tipo di moto corretto nel fluido per il processo specifico.
Conviene usare un'ancora quando la viscosità è alta o molto alta, quando serve muovere il fluido vicino alla parete o quando bisogna migliorare omogeneità e scambio termico in fluidi lenti e viscosi.
No. Ogni applicazione richiede una combinazione specifica di pala, velocità, posizione di montaggio e geometria del serbatoio.
Un agitatore genera movimento nel fluido (circolazione, sospensione, omogeneizzazione), mentre un miscelatore è progettato per ottenere una miscela finale uniforme tra più componenti. In ambito industriale i due termini sono spesso sovrapposti, ma tecnicamente l’agitatore lavora sul regime di flusso, il miscelatore sul risultato di processo.
La potenza si calcola con la formula:
P = Np · ρ · N³ · D⁵
dove:
Il numero di Reynolds (Re) indica il regime di flusso:
Un agitatore ATEX è necessario quando è presente un’atmosfera potenzialmente esplosiva (gas o polveri). La scelta dipende dalla classificazione della zona:
Indicativamente circa 8 settimane, in funzione di complessità, dimensioni e configurazione ATEX o speciale.
MCA supporta la selezione di agitatori industriali in base a viscosità, processo, geometria del serbatoio e obiettivo applicativo, aiutando a identificare la configurazione più coerente con il risultato atteso.
compilalo e invialo a mca@mcastrumenti.it — ti rispondiamo con una selezione orientativa entro 48 ore
Guida redatta dal team tecnico MCA, con oltre 10 anni di esperienza nella progettazione di agitatori industriali su misura
