Misura di portata per sale
Con misuratore di portata per sale si intende un dispositivo in grado di effettuare il monitoraggio del flusso di sostanza salina in un processo industriale. MCA fornisce tre soluzioni complementari a seconda dell'obiettivo:
Le installazioni MCA coprono l'intero range produttivo: da pochi grammi/ora per dosaggi di precisione fino a tonnellate/ora nell'industria salina primaria. La strumentazione è disponibile con tecnologie diverse — microonde, capacitiva, triboelettrica, pesatura in continuo e radiometrica — selezionate in funzione di granulometria, umidità, tipo di trasporto e ambiente operativo.

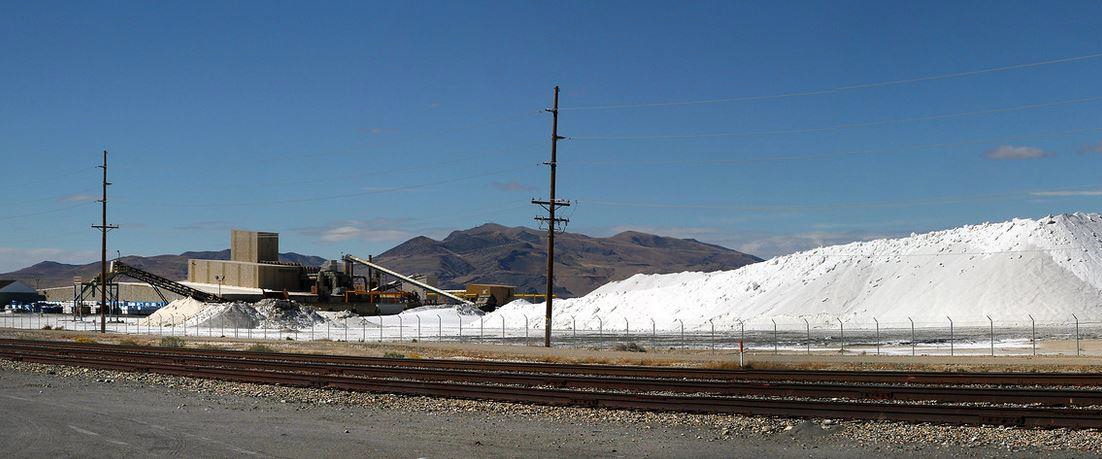

In giro per il mondo MCA ha realizzato diverse installazioni di strumentazione per il sale, sia presso produttori primari (saline ed estrazione) sia presso lavoratori secondari (raffinazione, confezionamento, dosaggio). Di seguito tre application example documentati con le tecnologie utilizzate.
Misura della portata massica di sale in linea di produzione con tecnologia capacitiva. Il dato di portata in continuo è disponibile al PLC come segnale 4-20 mA per controllo di processo, totalizzazione e tracciabilità di produzione.
Tecnologia: flussometro capacitivoMonitoraggio del flusso di sale in linea con flussostato in grado di rilevare anche il trend qualitativo della portata. Allarme immediato al PLC in caso di interruzione del flusso o variazioni anomale.
Tecnologia: flussostato DYNAguard KSonda triboelettrica di depolverazione installata a valle di filtri a maniche in impianto salino. Rilevamento immediato di rotture del tessuto filtrante o perdite di prodotto, segnalazione al sistema di supervisione per intervento di manutenzione.
Tecnologia: sonda triboelettrica DYNAguardNon esiste una tecnologia universale: la scelta dipende da forma del sale (granuli vs polvere fine), umidità del materiale, tipo di trasporto e portata richiesta. Le cinque tecnologie disponibili coprono l'intera gamma di applicazioni.
Il sensore emette un segnale a microonde che viene modificato dal sale in transito. La variazione di frequenza è proporzionale alla velocità delle particelle; la variazione di ampiezza alla concentrazione. Insensibile all'umidità — ideale per sale appena estratto da saline o evaporato.
Particolarmente adatto al trasporto pneumatico in fase diluita e a tubazioni fino a 300 mm di diametro.
Accuratezza ±2-5% · Insensibile a umidità · ATEXRileva le variazioni di capacità elettrica generate dal passaggio del sale in prossimità della sonda. Molto preciso su materiali a umidità costante, indicato anche per installazioni con spazio ridotto o vicino a organi in movimento.
Limite: il segnale è influenzato dalla costante dielettrica e quindi dall'umidità. Non adatto a sale di estrazione fresca con umidità variabile.
Accuratezza fino a ±1% in condizioni stabiliMisura simultanea di concentrazione e velocità del sale in transito, calcolando la portata massica in tempo reale. La sonda è inserita a filo parete senza parti in movimento. Funziona sia in caduta libera sia in trasporto pneumatico.
Versione igienica disponibile per applicazioni alimentari, farmaceutiche e per sale di consumo umano.
Accuratezza ±1-3% · Versione igienica · ATEXMisura direttamente la massa del sale in movimento su nastro pesatore o sotto tramoggia con celle di carico. La precisione più alta tra le tecnologie disponibili, indipendente da densità o umidità del prodotto.
Indicato dove serve precisione di dosaggio. I granuli devono avere diametro almeno di 1 mm — non adatto al fior di sale o sale finissimo.
Accuratezza ±0,5-2% · Solo granulometria ≥1 mmUtilizza una sorgente di radiazioni gamma e un rilevatore sul lato opposto della tubazione. Misura non a contatto, insensibile all'umidità, gestisce materiali abrasivi senza usura. I misuratori più precisi disponibili.
Costo elevato e necessità di autorizzazioni per la sorgente radioattiva. Indicato per applicazioni critiche con portate molto alte o materiali particolarmente difficili.
Massima precisione · Autorizzazioni necessarieStrumento dedicato al rilevamento presenza/assenza di flusso di sale, non al valore quantitativo. Soluzione più semplice ed economica quando l'obiettivo è proteggere la linea da intasamenti o segnalare interruzioni al PLC.
Largamente usato per protezione di coclee, silo di sale e trasporti pneumatici, anche in versione ATEX.
Solo presenza/assenza flusso · Bassa invasivitàLa scelta della tecnologia di misura per sale dipende principalmente dalla forma del prodotto, dall'umidità e dall'obiettivo della misura. Ecco una guida rapida:
Per portate molto basse (grammi/ora per dosaggio di precisione) le tecnologie più adatte sono la triboelettrica e la pesatura in continuo. Per portate molto alte (centinaia di t/h, industria salina primaria) microonde e radiometrico sono le scelte di riferimento.
La misura del sale ha specificità che richiedono esperienza: l'umidità variabile dell'estrazione, l'abrasività dei granuli, la necessità di esecuzioni anti-corrosione per ambienti salini, i requisiti igienici per applicazioni alimentari. Sono dettagli che si capiscono solo sul campo.
MCA ha realizzato diverse installazioni di strumentazione per sale presso saline, impianti di estrazione, raffinerie e lavoratori secondari. Conosciamo i vincoli reali: umidità variabile, abrasività, corrosione, requisiti di pulizia. Vedi le applicazioni.
Come partner DynaInstruments per l'Italia distribuiamo l'intera gamma per polveri e granulati: misuratori di portata DYNAmflow e DYNAmas, flussostati DYNAguard K, sonde triboelettriche, sensori di velocità. Una sola sorgente per tutta la strumentazione del processo.
Microonde, capacitivo, triboelettrico, pesatura in continuo, radiometrico, flussostati. Non spingiamo una tecnologia "universale": valutiamo l'applicazione specifica e proponiamo la tecnologia più adatta al tuo sale e al tuo processo.
Forma del sale, granulometria, umidità, tipo di trasporto, certificazioni richieste: tutte informazioni che definiamo insieme al tuo ufficio tecnico prima di quotare. È il modo per arrivare alla soluzione giusta al primo tentativo.
Inviaci le caratteristiche del tuo sale (forma, granulometria, umidità, portata) e del tuo processo (tipo di trasporto, certificazioni ATEX o igieniche richieste, integrazione PLC). Ti rispondiamo con la configurazione consigliata e i modelli adatti della gamma DynaInstruments.
La scelta dipende dalla forma del sale (granuli, polvere, fior di sale fine), dalla portata (grammi/h o tonnellate/h), dal tipo di trasporto (caduta libera, coclea, trasporto pneumatico) e dall'umidità. Per sale in trasporto pneumatico il misuratore a microonde Doppler è la soluzione più diffusa. Per sale granulare in caduta libera anche la pesatura in continuo è efficace. Per polvere fine triboelettrica e capacitiva sono indicate, ma il capacitivo è sensibile alle variazioni di umidità.
Sì. I misuratori a microonde, triboelettrici e i flussostati si installano con un foro filettato sulla tubazione esistente (tipicamente G¾'' o G1''). L'intervento dura poche ore e si esegue durante una sosta programmata. Non sono richieste modifiche meccaniche alla linea, e nemmeno strutture di supporto come quelle che richiederebbe un nastro pesatore.
Dipende dalla tecnologia. I misuratori a microonde Doppler sono insensibili alle variazioni di umidità del materiale e funzionano correttamente su sale umido. I capacitivi invece variano il segnale con il cambiamento della costante dielettrica e non sono indicati. Per sale fortemente bagnato (estrazione da saline marine o evaporazione iniziale) la scelta corretta è microonde o radiometrico.
Sì. La strumentazione MCA copre un range molto ampio: da pochi grammi per ora per dosaggi di precisione (sale alimentare, additivi, farmaceutico) fino a centinaia di tonnellate/ora per estrazione mineraria e industria salina primaria. Per portate basse le tecnologie più adatte sono la triboelettrica e la pesatura in continuo.
Per applicazioni alimentari (sale da cucina, sale per industria conserviera, sale per lavorazioni casearie) è disponibile l'esecuzione igienica in acciaio inox AISI 316L con superfici lucidate e tenute compatibili con procedure CIP/SIP. Per estrazione e lavorazione primaria del sale non sono necessarie esecuzioni igieniche, ma serve protezione anti-corrosione per ambienti salini aggressivi.
Un flussostato per sale è uno strumento che rileva la presenza o assenza di flusso di sale in una tubazione, senza misurare il valore quantitativo della portata. È utile per la protezione antintasamento di coclee e silo, la segnalazione di interruzione del flusso al PLC e l'attivazione automatica di vibratori o sistemi di sbloccaggio. Il modello di riferimento è DYNAguard K.
Le tecnologie senza contatto diretto con il flusso (microonde, radiometrico) non subiscono usura indipendentemente dall'abrasività del materiale. I sensori a inserzione (triboelettrici, capacitivi, flussostati) hanno protezione anti-usura sull'ingresso ed esecuzioni con materiali resistenti all'abrasione e alla corrosione salina. La durata tipica supera i 10 anni in condizioni operative standard.
