Misuratori di portata per solidi: misura continua di polveri e granulati senza parti mobili
Flussometri per polveri, granulati e materiali sfusi
Flussometri per polveri, granulati e materiali sfusi

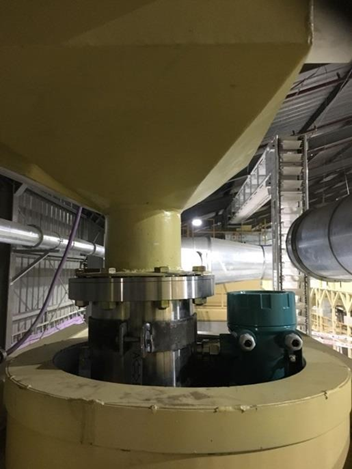

I misuratori di portata per solidi permettono la misura continua della portata massica di polveri, granulati e materiali sfusi nei processi industriali.
Le soluzioni MCA coprono diverse esigenze applicative grazie a tecnologie selezionate in funzione del materiale, della portata e delle condizioni di processo, sia su linee in caduta libera sia su trasporto pneumatico.
I nostri flussometri per solidi sono disponibili anche per applicazioni con requisiti specifici, comprese le certificazioni ATEX, con campi di misura da pochi kg/h fino a centinaia di tonnellate/ora.
La scelta del misuratore di portata per solidi dipende da diversi fattori: tipo di materiale, granulometria, portata, configurazione dell’impianto (caduta libera o trasporto pneumatico) e precisione richiesta.
Le principali tecnologie disponibili si basano su principi di misura differenti, ciascuno adatto a specifiche condizioni operative.
I misuratori capacitivi funzionano rilevando le variazioni di capacità elettrica generate dal passaggio del materiale solido in prossimità della sonda. Sono indicati per materiali granulari e polveri, sono molto precisi e possono essere messi vicino ad organi in movimento e impianti con limitati spazi. Lo svantaggio grande è che non possono essere usati al variare dell'umidità.
I misuratori per granulati e polveri possono raggiungere accuratezze anche fino all'1% in determinate condizioni.
I misuratori a microonde utilizzano onde elettromagnetiche che interagiscono con il materiale in transito. La variazione del segnale (frequenza e ampiezza) è proporzionale alla quantità di solido presente nel flusso.
Questa tecnologia consente una misura della portata massica continua, senza parti in movimento e senza contatto diretto con il prodotto, risultando particolarmente adatta a trasporto pneumatico e applicazioni gravose.
Vi possono essere inoltre diverse curve di calibrazione, in questo modo possono passare nello stesso processo più solidi.
Principio Doppler: il sensore emette un segnale a microonde che viene modificato dal materiale in transito. La variazione di frequenza (effetto Doppler) è proporzionale alla velocità delle particelle; la variazione di ampiezza è proporzionale alla concentrazione di massa. Dai due parametri si calcola la portata massica in tempo reale.
Parametri tecnici di riferimento del Dynaguard M/tecnologia equivalente: granulometria da pochi µm a ~20 mm; diametro tubazione fino a 300 mm (inserzione standard); range portata: pochi kg/h – molte t/h; uscita: 4–20 mA o impulsi; comunicazione: RS232/RS485, opzionale PROFIBUS/Modbus; certificazione ATEX disponibile; temperatura processo tipica –20°C/+100°C.
I sistemi radiometrici utilizzano una sorgente di radiazioni gamma e un rilevatore posizionato sul lato opposto della tubazione. La quantità di radiazione che attraversa il materiale varia in funzione della densità e della portata del solido.
Sono sicuramente i misuratori più precisi, ma anche quelli più costosi. L'umidità qua non è un problema, ma hanno bisogno di grandi portate.
Questa tecnologia è utilizzata nelle applicazioni più critiche, dove è necessario effettuare misure senza contatto diretto e in condizioni estreme (alte temperature, materiali abrasivi o aggressivi).
I sistemi a pesatura in continuo misurano direttamente la massa del materiale in movimento, fornendo una misura di portata massica precisa e indipendente da variabili come densità o caratteristiche del prodotto.
Sono indicati nei processi dove è necessario un controllo accurato del dosaggio e della produzione. I solidi devono avere un diametro almeno di 1mm (quindi non vanno bene polveri fini).
Il misuratore DYNAmas (tecnologia triboelettrica/capacitiva): misura simultaneamente concentrazione del prodotto e velocità di trasporto, calcolando da questi due parametri la portata massica in tempo reale. La sonda è inserita a filo parete e non ha parti in movimento. Funziona sia in caduta libera sia in trasporto pneumatico in fase diluita.
Range applicativo: polveri da pochi µm fino a granuli di ~20 mm; portate da pochi kg/h a decine di t/h; diametri tubazione tipici fino a 300 mm (in casi speciali anche oltre); disponibile in versione ATEX e versione igienica/sterile per food e pharma.
Vantaggio rispetto alla pesatura in continuo: non richiede modifica meccanica al trasportatore, nessuna tara da compensare, installazione in pochi minuti su tubazione esistente senza fermi impianto.
Questa è la domanda che molti ingegneri e responsabili di impianto si pongono prima di cercare un misuratore di portata per solidi. Le due soluzioni rispondono a logiche diverse e non sono sempre intercambiabili.
| Criterio | Misuratore di portata in-line (microonde / triboelettrico) | Sistema gravimetrico con celle di carico |
|---|---|---|
| Principio | Misura la portata direttamente nel flusso senza interrompere il processo | Misura la variazione di peso nel tempo di una tramoggia o di un nastro pesatore |
| Impatto sull'impianto | Inserzione minima su tubazione esistente, nessuna modifica meccanica | Richiede integrazione su trasportatore o tramoggia, spesso con modifiche strutturali |
| Tempo di installazione | Ore (foratura, inserzione sonda, cablaggio 4–20 mA) | Giorni o settimane (installazione meccanica, taratura, integrazione PLC) |
| Granulometria | Polveri fini (µm) fino a granulati (~20 mm) | Granulati ≥1 mm; non adatto a polveri fini in trasporto pneumatico |
| Trasporto pneumatico | Sì — funzionamento in fase diluita senza modifiche | No — non misura il flusso in linea pneumatica |
| Influenza umidità | I sensori a microonde sono insensibili alle variazioni di umidità | La variazione del peso specifico introduce errori sistematici |
| Precisione tipica | ±2–5% (microonde); ±1–3% (triboelettrico/capacitivo) | ±0,5–2% (continuo); ±1% (batch) |
| Costo totale di installazione | Basso–Medio (sensore + cablaggio, senza interventi meccanici) | Medio–Alto (sensore + struttura + cablaggio + taratura + fermo impianto) |
| Quando è la scelta giusta | Retrofit, trasporto pneumatico, polveri fini, spazi ridotti, misura non invasiva | Nuovi impianti, dosaggio preciso, granulati, quando serve precisione >±1% |
La scelta tra misuratore di portata in-line e sistema gravimetrico dipende da precisione richiesta, tipo di materiale, configurazione impiantistica e possibilità di modificare il processo esistente.
Conclusione pratica: se l'impianto esiste già e serve aggiungere misura di portata senza fermare la produzione, il misuratore in-line è quasi sempre la scelta più rapida, economica e meno invasiva. Se si sta progettando un nuovo sistema di dosaggio di precisione con granulati, le celle di carico possono essere più adatte. Le due soluzioni non si escludono: in molti impianti si usano entrambe per funzioni diverse.
La scelta del misuratore di portata per solidi dipende principalmente dalle caratteristiche del materiale e dalle condizioni di processo. Non esiste una tecnologia universale: ogni applicazione richiede una valutazione specifica.
I principali parametri da considerare sono:
| Tecnologia | Accuratezza tipica | Range portata | Granulometria | Contatto prodotto | Installazione |
|---|---|---|---|---|---|
| Microonde (Doppler) | ±2–5% | kg/h → t/h | µm → 20 mm | No (inserzione a filo parete) | Su tubazione esistente, senza fermo impianto |
| Triboelettrica / Capacitiva (DYNAmas) | ±1–3% | kg/h → t/h | Polveri fini → 20 mm | No (inserzione) | Su tubazione esistente; disponibile anche versione igienica |
| Capacitiva (DYNAmass) | ±1% | kg/h – centinaia t/h | Polveri e granulati asciutti | No (inserzione) | Adatta a spazi ridotti; non idonea con variazioni di umidità |
| Radiometrica | <1% | Grandi portate | Materiali sfusi e slurry | No (esterna alla tubazione) | Richiede autorizzazioni per sorgente radioattiva; costo elevato |
| Pesatura in continuo | ±0,5–2% | 1 kg/h → 100 t/h | ≥1 mm (non adatta a polveri fini) | Sì (su nastro) | Richiede spazio fisico e modifiche impiantistiche |
La scelta della tecnologia per la misura della portata di solidi dipende da granulometria, condizioni di processo, accuratezza richiesta e possibilità di installazione senza fermare l’impianto.
I misuratori a microonde per solidi possono raggiungere accuratezze del ±2–5% su portata massica in condizioni standard, a fronte di investimenti significativamente inferiori e tempi di installazione di poche ore rispetto ai sistemi gravimetrici che richiedono giorni o settimane di messa in opera.
In generale:
Una corretta selezione dello strumento consente di migliorare il controllo del processo, ridurre gli scarti e aumentare l’efficienza produttiva.
MCA supporta aziende e progettisti nella scelta del misuratore di portata per solidi più adatto, partendo dai dati di processo e dalle specifiche applicative.
📩 Richiedi una consulenza tecnica gratuitaMCA supporta il cliente nella scelta del misuratore di portata per solidi più adatto.
Contattaci per ricevere una proposta tecnica dedicata.
Se il tuo obiettivo è semplicemente rilevare presenza o assenza di materiale in movimento — ad esempio per sapere se una coclea si è intasata, se il trasporto pneumatico si è interrotto o se un silo ha finito di scaricare — un flussostato per solidi e polveri è la soluzione più semplice ed economica. Non misura kg/h o t/h, ma ti dice in pochi secondi se il flusso è presente o meno, e attiva un allarme al PLC.
Le due categorie coprono esigenze diverse e spesso complementari nello stesso impianto:
Sì, e questo è uno dei suoi punti di forza rispetto alle alternative gravimetriche. Il sensore a microonde funziona in fase diluita di trasporto pneumatico: la sonda è inserita a filo parete della tubazione e misura la portata massica del materiale trasportato dall'aria compressa senza interrompere il flusso. Le celle di carico su tramoggia non misurano il flusso in linea pneumatica.
Il misuratore di portata in-line (microonde, triboelettrico, capacitivo) misura il flusso di materiale mentre passa nella tubazione, senza modificare il processo. Il dosatore gravimetrico con celle di carico misura la variazione di peso di una tramoggia o di un nastro pesatore nel tempo, controllando attivamente la portata erogata. Il primo è uno strumento di misura; il secondo è un sistema di dosaggio. Spesso in un impianto si usano entrambi: il dosatore controlla l'alimentazione, il misuratore in-line verifica il flusso reale a valle.
Il sensore a inserzione richiede solo un foro filettato sulla tubazione esistente (tipicamente G¾'' o G1''). L'elettronica di controllo è compatta e si installa a quadro o su guida DIN. Non servono modifiche strutturali all'impianto, nessun nastro pesatore da inserire, nessun telaio da costruire. Il tempo di installazione è tipicamente di 2–4 ore su impianto in esercizio.
Dipende dalla tecnologia. I misuratori a microonde Doppler sono insensibili alle variazioni di umidità perché misurano velocità e concentrazione delle particelle indipendentemente dal loro peso specifico. I misuratori capacitivi invece variano il segnale con il cambiamento della costante dielettrica causato dall'umidità: non sono indicati in applicazioni dove il contenuto di umidità del materiale varia significativamente.
