MCA Strumentazione Industriale — Cluster monitoraggio polveri ed emissioni
Polverimetro ottico laser di ultima generazione, evoluzione tecnologica degli opacimetri tradizionali — misura continua su condotti, camini e tubazioni industriali fino a 700°C
Auburn FilterSense (Nederman) · Polverimetro ottico laser dual-mode · Alta temperatura
Il PM Laser è un polverimetro ottico laser in-situ per la misura continua della concentrazione di polveri in condotti, camini e tubazioni industriali. Appartiene alla famiglia di strumenti che nel linguaggio italiano di settore vengono chiamati opacimetri (polverimetri ottici da camino), ma usa un approccio tecnologico più moderno: il dual optical measurement combina transmission e forward-scattering in un unico strumento, garantendo sensibilità e stabilità superiori agli opacimetri tradizionali a sola estinzione di luce.
A differenza dei sensori triboelettrici (che impiegano una sonda in contatto con il flusso e sono limitati a 200°C), il PM Laser è non-contact: il fascio laser attraversa il flusso gassoso senza intrusione meccanica, garantendo letture stabili anche in condizioni di processo variabili.
Questo lo rende la scelta tecnica corretta per quattro scenari: condotti ad alta temperatura (fino a 700°C — tipici di cementifici, inceneritori, forni industriali), condotti di grande diametro che richiedono percorsi ottici lunghi, applicazioni con esigenza di alta risoluzione di misura (fino a <0,5 mg/Nm³), revamp di vecchi opacimetri obsoleti che richiedono integrazione digitale moderna (Modbus TCP, diagnostica remota).
MCA fornisce il PM Laser in Italia con supporto tecnico dedicato, dimensionamento del percorso ottico in base al diametro condotto e quotazione su specifica applicazione. Auburn FilterSense è un produttore americano (Beverly, MA) parte del gruppo svedese Nederman, specializzato in filtrazione industriale e clean air technology.
Il PM Laser è un prodotto di fascia alta. Non è il sensore corretto per tutti i monitoraggi polveri: è il sensore corretto per applicazioni dove i triboelettrici non possono operare o dove serve un livello di misura superiore.
Scegli PM Laser se almeno uno di questi requisiti è vero:
Se invece nessuno di questi requisiti è vero, e ti basta un allarme di rottura filtro su un depolveratore standard sotto 200°C, un triboelettrico come DYNAguard GM o DustTrend ES ha un posizionamento di prezzo decisamente più accessibile ed è la scelta tecnicamente corretta per il tuo caso.
Le caratteristiche tecniche che posizionano il PM Laser come strumento di fascia alta nel cluster monitoraggio polveri. Ogni valore ha un'implicazione applicativa concreta.
Il range più ampio disponibile nel cluster MCA. Copre applicazioni post-forno, cementifici, inceneritori, forni industriali dove i triboelettrici non possono operare.
Alta risoluzione per applicazioni con limiti di emissione stringenti e per controllo di processo fine. Adatto anche a monitoraggio di scie di polvere sottili.
Misurazione ottica dual-mode che garantisce stabilità delle letture anche con condizioni di processo variabili (umidità, temperatura, pressione, composizione).
Approvazione disponibile per installazione in aree pericolose Zona 2 (ATEX gas). Per altre classificazioni va verificato caso per caso con MCA.
Alloggiamento IP66 per ambienti industriali gravosi, esposizione a polvere, pioggia, ambienti esterni.
La misura è completamente ottica, senza contatto fisico con il flusso. Manutenzione minima, non soggetto ad abrasione, adatto anche a polveri corrosive o abrasive.
Il PM Laser combina due principi di misura ottica simultanei lungo lo stesso fascio laser. Questa è la differenza tecnica fondamentale rispetto agli opacimetri tradizionali di prima generazione, che usano un solo principio (estinzione di luce).

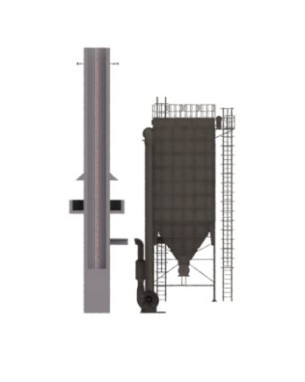

Il fascio laser viene emesso dal trasmettitore (TX) e attraversa il flusso gassoso contenente le particelle di polvere. Il ricevitore (RX) misura simultaneamente due grandezze ottiche: ① quanto del fascio originario è arrivato all'altra estremità (transmission, cioè quanta luce è stata assorbita o estinta dalle particelle), e ② quanta luce è stata diffusa in avanti dalle particelle (forward-scattering, principio che dipende dalla dimensione e dalla densità del particolato). La concentrazione finale di polvere viene calcolata combinando entrambi i segnali, ottenendo una misura più stabile e più sensibile di quanto sia possibile con un singolo principio di misura.
Misura solo la trasmittanza del fascio. Sensibilità tipica 5-10 mg/Nm³. Letture instabili con polveri sub-microniche o stratificate. Calibrazioni gravimetriche frequenti. Sensibile a sporcamento ottiche.
Combina transmission e forward-scattering. Sensibilità sotto 0,5 mg/Nm³. Stabilità con polveri sub-microniche grazie alla compensazione tra i due segnali. Diagnostica integrata. Calibrazioni meno frequenti.
Le specifiche di sintesi sopra sono il "cosa fa" del PM Laser. Qui sotto i parametri operativi completi e verificabili dal datasheet ufficiale Auburn FilterSense, utili a un ingegnere applicativo che valuta lo strumento per un progetto specifico. Per parametri legati alla configurazione specifica del singolo impianto (percorso ottico, output, opzioni di processo) MCA fornisce la scheda di configurazione completa su richiesta tecnica.
| Parametro | Valore / Range / Note |
|---|---|
| Principio di misura | |
| Tecnologia | Dual optical laser measurement: transmission + forward-scattering simultanei lungo lo stesso fascio |
| Sorgente luminosa | Laser semiconductor a stato solido, classe sicurezza 1 (sicuro per occhio umano) |
| Modalità di installazione | In-situ cross-duct (sorgente e ricevitore su lati opposti del condotto, allineati) |
| Performance di misura | |
| Risoluzione di misura | <0,5 mg/Nm³ in condizioni di processo standard (riferimento gravimetrico ISO 9096 / EN 13284-1) |
| Range di misura | Configurabile in funzione dell'applicazione, tipicamente 0-50 / 0-200 / 0-1000 mg/Nm³ (full scale) |
| Tempo di risposta | Configurabile, tipicamente 1-60 secondi in funzione del filtro digitale impostato |
| Linearità | Lineare nell'intero range, calibrazione gravimetrica del sito secondo EN 13284-2 raccomandata per applicazioni regolamentate |
| Condizioni operative ammesse | |
| Temperatura processo | Fino a 700°C (riferimento datasheet Auburn). Per applicazioni vicino al limite, raffreddamento ottico raccomandato |
| Pressione processo | Tipicamente -50 mbar / +100 mbar (dipendenza dalla flange di accoppiamento) |
| Velocità gas nel condotto | Tipicamente 2-30 m/s (range standard per condotti di processo industriale) |
| Umidità relativa gas | Fino a 95% RH non-condensante (sopra punto di rugiada acida) |
| Temperatura ambient strumento | -20°C / +55°C (alloggiamento esterno) |
| Configurazioni percorso ottico | |
| Versione MP (Medium Path) | Per condotti di piccolo diametro (tipicamente 0,3-0,8 m), applicazioni puntuali e depolveratori secondari |
| Versione LP (Long Path) | Per condotti di medio diametro (tipicamente 0,8-2 m), applicazioni standard di linea fumi |
| Versione XLP (Extra Long Path) | Per condotti di grande diametro (tipicamente 2-7 m), kiln baghouse cementiferi, condotti principali termovalorizzatori |
| Interfacce e integrazione | |
| Uscite analogiche | 4-20 mA isolato (output concentrazione), opzionali 4-20 mA aggiuntivi per diagnostica e parametri secondari |
| Comunicazione digitale | Modbus TCP su Ethernet (nativo). Modbus RTU su RS485 opzionale |
| Relay di allarme | Relay digitali configurabili per alta concentrazione, warning, fault diagnostico |
| Diagnostica remota | Via Ethernet, monitoraggio dello stato ottico, calibrazione, derive temporali |
| Alimentazione e meccanica | |
| Alimentazione | 24 VDC o 110/230 VAC (configurabile in fase di ordine) |
| Consumo | Tipicamente <50 W per il set completo (TX+RX) |
| Materiali ottica | Quarzo o materiali equivalenti, protetti da sistema di air-purge integrato |
| Flange di accoppiamento | DN50 / DN80 / DN100 standard, dimensionate sul condotto specifico |
Nota: i valori sono indicativi del datasheet ufficiale Auburn FilterSense e dell'applicazione tipica. La scheda di configurazione esatta per il singolo progetto va richiesta a MCA con i dati specifici dell'impianto (diametro condotto, temperatura di esercizio, tipo di polvere, ambient di installazione, integrazione SCADA richiesta).
Il PM Laser è uno strumento industriale conforme alle principali normative tecniche europee e internazionali per impieghi in atmosfera industriale, ambienti classificati ATEX, e applicazioni nordamericane (UL/cUL su versioni dedicate).
Conformità alle direttive europee EMC, LVD, RoHS
Direttiva 2014/34/UE, atmosfere esplosive gas
Standard internazionale equivalente ATEX per export
Alloggiamento protetto da polvere e getti d'acqua
Approvazione Underwriters Laboratories per mercato USA/Canada (versione dedicata)
Compatibilità con riferimenti EPA per PS-11 / Method 5 (taratura gravimetrica)
Calibrazione gravimetrica del sito per applicazioni regolamentate
Sorgente laser sicura per occhio umano in condizioni operative normali
Le certificazioni elencate sopra coprono sicurezza, EMC, ambiente di installazione e compatibilità tecnica. Il PM Laser non rientra invece nello schema di certificazione QAL1 secondo UNI EN 15267 richiesto in Italia per i CEMS ufficiali al camino regolamentato di impianti soggetti ad AIA. Per applicazioni che richiedono certificazione QAL1 (camino di cementifici, termovalorizzatori, grandi impianti di combustione) servono strumenti dedicati come PCME QAL991, Sintrol S305QAL, SICK FWE200DH. Il PM Laser è la scelta corretta per process monitoring interno dove la certificazione QAL1 non è obbligatoria.
Auburn FilterSense struttura il posizionamento del PM Laser su tre pilastri che corrispondono a esigenze operative reali di chi gestisce impianti di processo con monitoraggio emissioni.
Auburn FilterSense ha una presenza consolidata a livello globale in settori industriali dove il monitoraggio emissioni ad alta temperatura è critico. I settori dove il PM Laser è più comunemente installato sono questi.
I forni rotativi da cemento operano a temperature molto superiori ai 200°C, con flussi di polveri ricchi e abrasivi. Il PM Laser è una delle poche tecnologie applicabili per monitoraggio continuo a valle dei forni e dei depolveratori post-forno.
Termovalorizzatori e inceneritori richiedono monitoraggio rigoroso delle emissioni particolate post-filtrazione. Le temperature operative tipiche (150-300°C) e la natura corrosiva dei flussi rendono l'ottica laser non-contact preferibile ai triboelettrici a contatto.
Forni ad arco elettrico (EAF), forni di fusione e cicli di colata generano flussi gassosi ad alta temperatura con polveri metalliche fini. Il PM Laser fornisce monitoraggio continuo compatibile con queste condizioni.
Impianti di combustione biomasse, combustibili fossili e co-combustione richiedono monitoraggio emissioni ad alta temperatura. Il PM Laser supporta continuous emissions monitoring per requisiti di documentazione operativa.
Forni per calce viva, dolomia, magnesite, gesso. Tipicamente T operativa 800-1000°C in forno, 200-600°C nei condotti post-forno. Il PM Laser è applicabile nei tratti di condotto dove la T scende sotto 700°C.
In grandi impianti AIA con CEMS QAL1 ufficiale al camino, il PM Laser può essere installato come monitoraggio interno di processo (pre-filtro, post-filtro, inter-stage) per controllo operativo e diagnosi precoce di malfunzionamenti.
MCA ha consolidato negli ultimi tre anni un track record significativo sul PM Laser di Auburn FilterSense nel mercato italiano. Il volume costruito è il risultato del lavoro tecnico-commerciale di MCA su clienti del settore manifatturiero italiano e di costruttori di impianti italiani che esportano in mercati internazionali. È un dato che racconta la concretezza dell'esperienza MCA con questo strumento specifico, non un numero promozionale generico.
Il cliente ancora di questo volume è un costruttore italiano di impianti di processo automation nel settore plastica, che integra il PM Laser nei propri sistemi destinati a mercati internazionali. La configurazione tipica è la versione PM 1-T-ST-R6-H2-N4-N05-T25-P0-L3-B-MN0 con certificazione UL/cUL per il mercato nordamericano — una configurazione che nessun altro strumento del cluster MCA copre (i triboelettrici DC e AC non hanno equivalente per gli standard UL nordamericani). È esattamente lo scenario in cui il PM Laser è la scelta tecnica corretta: copertura di una nicchia applicativa specifica con requisiti che le tecnologie tribo del cluster MCA non soddisfano.
L'esperienza accumulata su questi 30 strumenti dà a MCA conoscenza diretta di: dimensionamento del percorso ottico per diametri condotto da 0,5 a 2,5 metri, configurazione di processo per integrazione con DCS di costruttori OEM italiani (Siemens, ABB), gestione delle pratiche di certificazione UL per export, service e supporto post-installazione, relazione tecnica diretta con Auburn FilterSense per casi complessi o configurazioni speciali. Sono competenze pratiche che si costruiscono solo nel tempo e con i volumi, e che diventano differenziante quando un nuovo cliente sta valutando un fornitore di strumentazione per un progetto critico.
Nota: il volume di 30 strumenti si riferisce esclusivamente ai PM Laser forniti da MCA come distributore italiano Auburn FilterSense; non include i PM Laser forniti direttamente da Auburn ad altri clienti italiani fuori dal canale MCA. I dettagli sul cliente OEM ancora del volume sono tutelati da accordi di riservatezza commerciale: MCA può discutere la configurazione tecnica applicata, non il nome del cliente finale.
Una parte rilevante degli opacimetri installati in Italia su camini di processo industriale ha tipicamente venti o trent'anni di età. Sono strumenti che hanno fatto bene il loro lavoro per decenni, ma oggi mostrano i limiti di una tecnologia di prima generazione: misurano la sola estinzione di luce (trasmittanza), hanno sensibilità limitata sotto i 5-10 mg/Nm³, mancano di integrazione digitale moderna, hanno problemi di obsolescenza ricambi, richiedono calibrazioni manuali frequenti, e dialogano solo con uscite analogiche tradizionali. Il PM Laser è un'evoluzione tecnologica diretta di questa famiglia di strumenti, e in molti casi è la scelta corretta per il revamp di un vecchio opacimetro che ha terminato il suo ciclo di vita utile.
| Criterio | Opacimetri tradizionali (estinzione di luce, prima generazione) |
PM Laser (dual optical, ultima generazione) |
|---|---|---|
| Principio di misura | Trasmittanza/estinzione (single-mode) | Dual optical: transmission + forward-scatter |
| Sensibilità tipica | Buona sopra 5-10 mg/Nm³, limitata sotto | <0,5 mg/Nm³ (alta risoluzione) |
| Stabilità misura | Sensibile a sporcamento ottiche, drift nel tempo | Misura dual-mode che compensa variazioni di processo |
| Comunicazione digitale | Tipicamente solo 4-20 mA, talvolta Modbus RTU | Modbus TCP / Ethernet / 4-20 mA nativi |
| Diagnostica remota | Assente o limitata a allarmi base | Completa, via Ethernet — riduce visite in campo |
| Manutenzione | Calibrazioni manuali periodiche, pulizia ottiche frequente | Self-check integrato, manutenzione minima |
| Range di temperatura | Variabile per modello (tipicamente fino a 400-500°C) | Fino a 700°C |
| Disponibilità ricambi | Critica per modelli installati 20-30 anni fa | Prodotto attuale Auburn, supporto OEM continuo |
| Integrazione SCADA moderna | Spesso richiede gateway o convertitori esterni | Nativa via Modbus TCP, Industria 4.0 ready |
Il caso applicativo tipico per il revamp è il seguente: un impianto industriale con un opacimetro storico al camino che inizia a dare problemi (segnali instabili, calibrazioni difficili, pezzi di ricambio non più disponibili o costosi, mancanza di integrazione con il SCADA aziendale aggiornato), oppure un impianto che si trova ad affrontare nuovi limiti emissivi più stringenti (BREF revisionate, AIA con prescrizioni rinnovate) per i quali la sensibilità dell'opacimetro originale non è più sufficiente. In questi casi il PM Laser fornisce una soluzione drop-in con prestazioni di misura significativamente migliori, integrazione digitale moderna e supporto manutentivo continuo del produttore.
Va detto onestamente che non sempre il revamp è la scelta giusta: se l'opacimetro esistente funziona bene, opera con margine sui limiti emissivi attuali e non ci sono esigenze di integrazione digitale evoluta, la sostituzione anticipata non è economicamente giustificata. Il PM Laser è un investimento di fascia alta che si ripaga quando le esigenze tecniche o normative dell'impianto sono cambiate rispetto a quando l'opacimetro originale è stato installato.
Il PM Laser è un prodotto significativamente più costoso di un triboelettrico standard. La differenza di prezzo è giustificata solo quando l'applicazione richiede capacità che i triboelettrici non hanno. Ecco il confronto diretto con i due triboelettrici del cluster MCA.
| Criterio | DYNAguard GM (DC tribo) |
DustTrend ES (AC tribo) |
PM Laser (ottico) |
|---|---|---|---|
| Temperatura max standard | 90°C | 200°C | 700°C |
| Temperatura max optional | 200°C | — | — |
| Principio | Contact (sonda nel flusso) | Contact (sonda Ryton®) | Non-contact (ottico) |
| Sensibilità misura | 0,1 mg/m³ | 0,1 mg/m³ | <0,5 mg/Nm³ (alta risoluzione) |
| Manutenzione | Minima | Minima | Minima (nessun contatto) |
| Modbus TCP / Ethernet | No | Modbus RTU RS-485 | Sì, nativo |
| Diagnostica remota | No | Via USB DustConfig | Sì, via Ethernet |
| Condotti di grande diametro | Max 800 mm sonda | Max 610 mm + prolunghe | MP, LP, XLP per grandi diametri |
| ATEX | Ex ta IIIC zona 20 (polveri) | Sonde IS; ATEX pending | Zona 2 (gas) |
| Posizionamento prezzo | Entry/mid | Premium accessibile (<5K€) | Alta fascia |
| Driver d'acquisto principale | Prezzo + protezione filtro | Conformità EPA + Modbus | Alta T + compliance avanzata |
Il PM Laser è disponibile in tre varianti di percorso ottico (MP, LP, XLP) per coprire diversi diametri di condotto. La scelta corretta dipende da diametro del condotto, concentrazione attesa di polvere, lunghezza del tratto disponibile per installazione. MCA fornisce dimensionamento gratuito in fase di valutazione tecnica.
Se la tua applicazione è sotto 200°C, probabilmente un triboelettrico è la scelta più economica ed efficace. Valuta il DYNAguard GM per protezione filtro semplice o il DustTrend ES per trend monitoring con conformità EPA. Consulta l'hub monitoraggio polveri MCA per l'albero decisionale completo.
Inviaci i dati del tuo impianto: diametro condotto, temperatura di processo, tipo di polvere, concentrazione attesa, classificazione ATEX dell'area e requisiti di integrazione (4-20 mA / Modbus TCP / Ethernet). MCA fornisce dimensionamento del percorso ottico, configurazione tecnica e quotazione basate sui dati reali dell'applicazione.
Il PM Laser è un polverimetro ottico laser in-situ (opacimetro evoluto a tecnologia dual optical) per la misura continua della concentrazione di polveri in condotti, camini e tubazioni industriali. Usa un approccio dual optical measurement: un fascio laser attraversa il flusso gassoso all'interno del condotto e viene misurato in due modalità complementari (transmission e forward-scattering) che garantiscono letture stabili anche in condizioni di processo variabili. Il sensore è non-contact, non intrusivo rispetto al flusso e richiede manutenzione minima.
In senso ampio sì, il PM Laser appartiene alla famiglia dei polverimetri ottici per camino comunemente chiamati "opacimetri" nel linguaggio italiano di settore. Tecnicamente però c'è una distinzione: gli opacimetri tradizionali misurano principalmente la trasmittanza (estinzione della luce attraverso il flusso), mentre il PM Laser usa un approccio dual optical che combina transmission e forward-scattering. Questo gli permette di operare con sensibilità molto superiore (sotto 0,5 mg/Nm³) rispetto agli opacimetri di prima generazione, che tipicamente lavorano bene su concentrazioni più alte (sopra 5-10 mg/Nm³). Il PM Laser è quindi posizionabile come evoluzione tecnologica degli opacimetri tradizionali, particolarmente indicato per applicazioni con limiti emissivi stringenti, processi puliti, o revamp di vecchi opacimetri obsoleti che richiedono integrazione digitale moderna (Modbus TCP, diagnostica remota).
Il PM Laser supporta temperature di processo fino a 700°C (1292°F). Questo lo rende adatto ad applicazioni ad alta temperatura dove i sensori triboelettrici non possono operare (limitati a 200°C): depolveratori post-forno in cementifici, inceneritori di rifiuti, forni industriali, impianti di produzione calce, fonderie, processi di combustione biomasse. È una delle caratteristiche distintive principali del prodotto.
Il PM Laser è disponibile in versione con approvazione ATEX / IECEx Zona 2 per aree pericolose con presenza occasionale di gas infiammabili. Per applicazioni specifiche in Zona 20 o 21 (polveri combustibili ad alta probabilità di presenza) la configurazione va verificata caso per caso in base alle condizioni dell'impianto. L'alloggiamento è certificato IP66 per ambienti industriali gravosi.
Il PM Laser è un monitor ottico laser progettato per supportare monitoraggio continuo di emissioni con dati affidabili per regulatory reporting. Un CEMS certificato QAL1 secondo UNI EN 15267 ha in aggiunta la certificazione ufficiale TÜV / MCERTS per l'uso come strumento di misura fiscale al camino ai sensi del D.Lgs. 152/2006 italiano e delle BREF europee. Per impianti soggetti a obbligo CEMS (grandi combustione, inceneritori, cementifici sotto AIA) serve strumentazione dedicata certificata QAL1, non il PM Laser.
Il PM Laser offre integrazione digitale avanzata con tre modalità: 4-20 mA analogico tradizionale per PLC esistenti, Modbus TCP su rete Ethernet per integrazione in SCADA moderni, connessione Ethernet per diagnostica remota e monitoraggio condizioni dello strumento. Include inoltre relay di allarme per segnalazione immediata di concentrazioni alte di polvere, warning o fault dello strumento.
Il PM Laser copre un ampio range di dimensioni condotto grazie a tre varianti di percorso ottico: MP (medium path), LP (long path) e XLP (extra long path). Questo permette il dimensionamento corretto dello strumento senza compromessi meccanici anche su condotti di grandi diametri tipici di cementifici e centrali termiche. Il dimensionamento ottimale del percorso ottico va concordato con MCA in fase di valutazione, in base al diametro reale e alla concentrazione attesa di polvere.
Il criterio principale è la temperatura di processo. Sotto 90-200°C con esigenza di protezione filtro semplice, DYNAguard GM (triboelettrico DC) è la soluzione più economica. Sotto 200°C con requisito di conformità EPA 40 CFR 63.1350 o trend monitoring stabile, DustTrend ES (triboelettrico AC) è la scelta corretta. Sopra 200°C — tipicamente cementifici, inceneritori, forni industriali — solo il PM Laser può operare perché usa tecnologia ottica non-contact. Nei casi dubbi MCA fornisce valutazione tecnica gratuita basata sui dati dell'impianto.
Il PM Laser di Auburn FilterSense (a Nederman Company) è fornito in Italia da MCA Strumentazione Industriale. MCA gestisce valutazione tecnica, dimensionamento del percorso ottico in base al diametro condotto, quotazione e supporto tecnico sul territorio italiano. Auburn FilterSense è un produttore americano con sede a Beverly, Massachusetts, parte del gruppo svedese Nederman specializzato in filtrazione industriale e clean air technology.
MCA fornisce il PM Laser di Auburn FilterSense (Nederman) in Italia con valutazione tecnica, dimensionamento e supporto diretto sul territorio italiano.
