Sensore di livello per fognatura

I sensori di livello svolgono un ruolo fondamentale nella gestione dell'acqua e delle acque reflue per garantire un funzionamento efficiente, ottimizzare il trattamento e garantire la conformità. I sensori di livello radar, i sensori a ultrasuoni senza contatto e i sensori a ultrasuoni sommergibili soddisfano le esigenze di applicazioni impegnative per l'acqua, le acque reflue e nere e la fognatura.

Vuoi saperne di più? Clicca qui per scaricare la nostra scheda tecnica

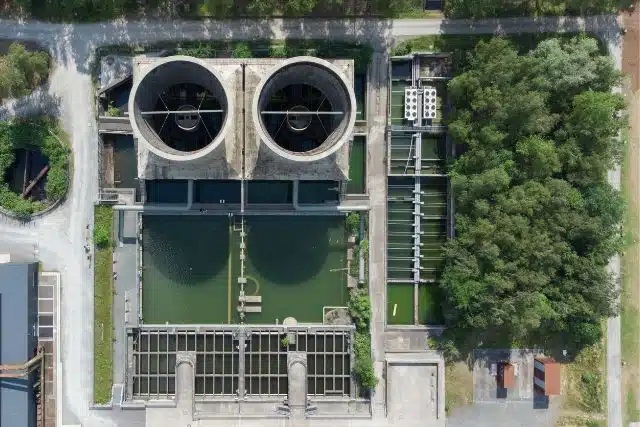

depuratore

Applicazioni particolare sensore di livello acque reflue

livello su digestore

Serbatoi e Digestori

Monitoraggio dei livelli di liquidi o fanghi nei serbatoi per garantire un trattamento ottimale

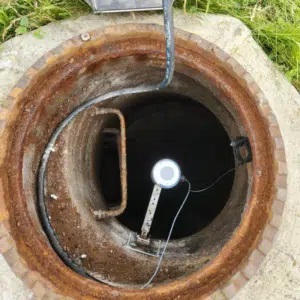

livello su tombino fognatura

Fogne

Monitoraggio del livello dell'acqua nei sistemi fognari per prevenire eventi di tracimazione

pompaggio

Stazioni di pompaggio

Monitoraggio del livello dell'acqua per controllare il funzionamento della pompa di sollevamento per un trasferimento efficiente

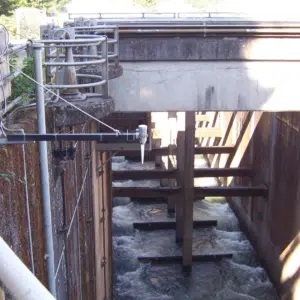

canali

Canali

Monitoraggio del livello dell'acqua nel canale aperto per calcoli accurati della portata

Misuratore di livello per depuratore

I sensori di livello sono fondamentali per controllare i sistemi di reattori batch di sequenziamento , monitorare i livelli dei liquidi nei bacini e aiutare a controllare le pompe che muovono le acque reflue attraverso il sistema dei depuratori.

Un impianto municipale di trattamento delle acque reflue stava riscontrando problemi con i sensori di livello esistenti. A causa dell'ambiente difficile, delle condizioni della superficie e degli ostacoli, i sensori di livello hanno prodotto risultati imprecisi e inaffidabili.

Qual era il problema?

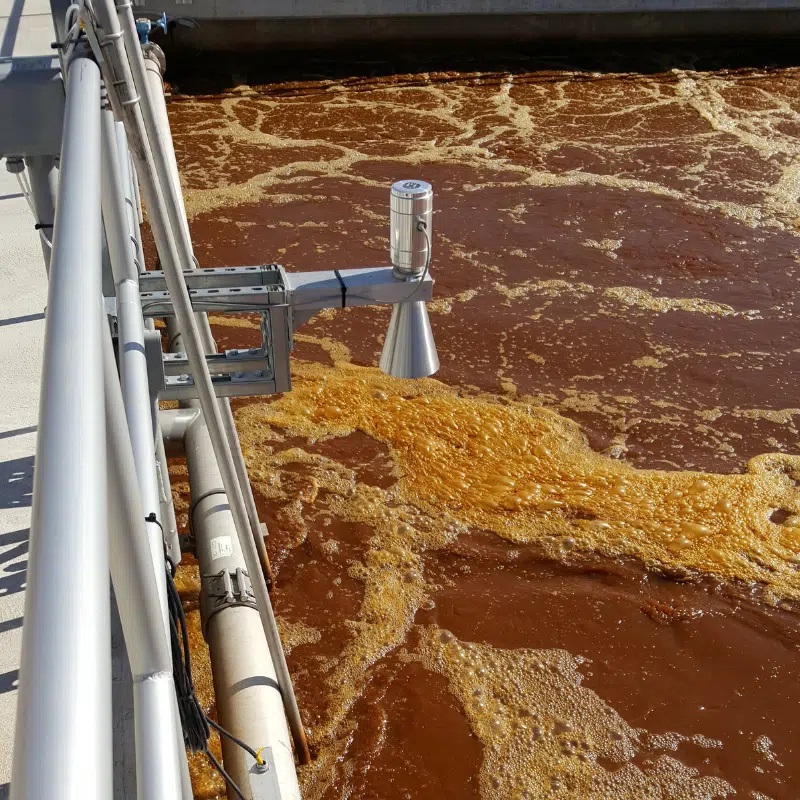

livello radar per fognature

L'ambiente poneva molte sfide ai sensori esistenti. Mentre l'SBR attraversa le fasi di trattamento, le condizioni della superficie del liquido cambiano da stabili a turbolente, con schiuma e ghiaccio comuni sulla superficie.

In questo caso, i sensori in uscita non potevano misurare attraverso la schiuma e il ghiaccio, creando misurazioni di livello imprecise. Sia la schiuma che il ghiaccio possono assorbire, riflettere e attenuare i segnali a microonde e influenzare le prestazioni di un sensore radar.

Oltre alle condizioni della superficie, le ostruzioni e la condensa hanno amplificato i problemi di imprecisione. Le tubazioni all'interno del serbatoio creavano falsi echi che non venivano adeguatamente gestiti dal sensore. L’accumulo di condensa sulle antenne del sensore ha aggravato il problema, creando un segnale debole e problemi di manutenzione.

L'impianto era alla ricerca di una soluzione collaudata per monitorare il sistema SBR e garantire un funzionamento continuo.

Come abbiamo risolto

Per il progetto sono stati selezionati sensori di livello radar senza contatto con antenne a tromba per la loro comprovata capacità di funzionare in condizioni difficili.

Lavorando con l'impianto, è stato selezionato un modello di sensore per soddisfare i criteri dell'applicazione e mitigare i futuri problemi operativi.

Schiuma e ghiaccio

La scelta del giusto sensore di livello radar era essenziale per l'applicazione. I nostri ingegneri hanno consigliato un modello di sensore a bassa frequenza con tecnologia autoregolante per gestire i problemi di ghiaccio e schiuma nei bacini SBR.

Falsi echi

La nostra tecnologia di autoregolazione gestisce automaticamente i falsi echi. I sensori radar hanno un feedback continuo con l'ambiente, regolando automaticamente la potenza trasmessa e la sensibilità del ricevitore per ottenere la stessa ampiezza dell'eco desiderata indipendentemente dalla distanza dalla superficie del liquido o dalle condizioni del serbatoio.

Questa tecnica consente al ricevitore di rilevare solo un'eco dalla superficie del liquido mentre tutti i falsi echi provenienti dai tubi, dalle pareti del serbatoio e da altre ostruzioni vengono spinti al di sotto del livello di rumore ed eliminati, ottenendo misurazioni affidabili e stabili.

Condensa

Per quanto riguarda la condensa, i sensori di livello radar ABM sono progettati con funzionamento autopulente. L'antenna ad asta è realizzata in materiale Teflon antiaderente che impedisce la formazione di condensa o accumuli. Inoltre, la forma dell'antenna è affusolata per scoraggiare l'accumulo, facilitando la fuoriuscita della condensa.

Misuratore di livello montato su tombino

Una società di servizi pubblici ha individuato la necessità di un monitoraggio remoto in tempo reale del livello dell'acqua dei tombini nel proprio sistema fognario per prevenire incidenti di tracimazione, ottimizzare gli sforzi di manutenzione e migliorare l'efficienza complessiva della gestione del proprio sistema fognario.

I metodi tradizionali di monitoraggio dei livelli delle acque fognarie sono ingombranti e mancano di funzionalità in tempo reale. Le soluzioni alternative in tempo reale testate si sono rivelate inaffidabili e incapaci di gestire le condizioni difficili.

L’azienda ha deciso di implementare il sensore di livello radar senza contatto con gateway. Il sensore fornisce dati accurati e affidabili senza contatto diretto con l'acqua, riducendo il rischio di danni ed eliminando la necessità di manutenzione. Il gateway cellulare garantisce una comunicazione senza interruzioni, consentendo la trasmissione dei dati in tempo reale a un sistema di monitoraggio centralizzato.

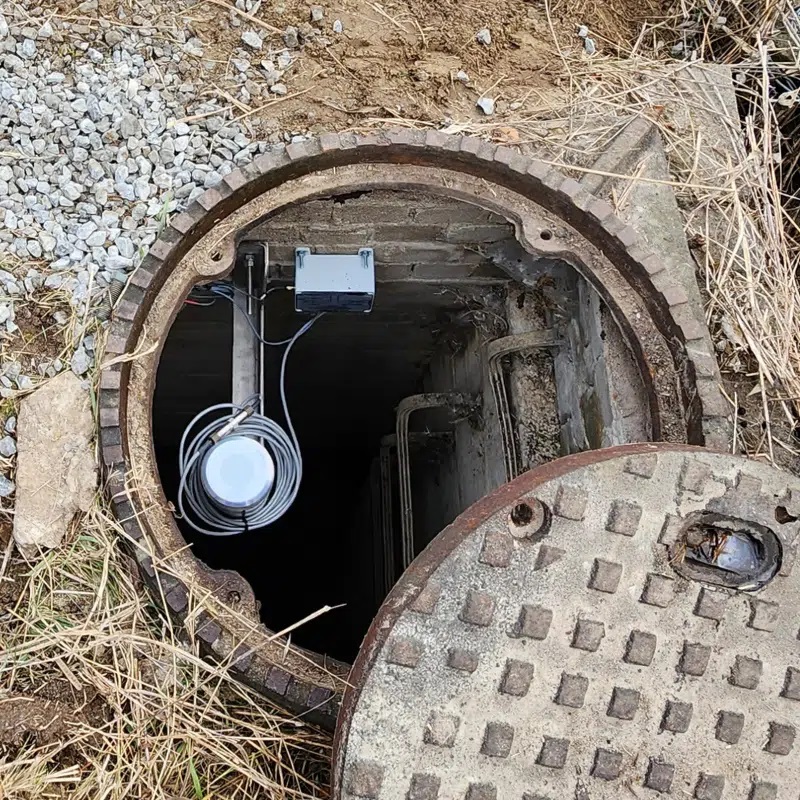

livello radar su tombino

Principali benefici del livello radar per fognature

I sensori di livello radar, con la loro robustezza, versatilità e affidabilità, sono la scelta preferita per le applicazioni sulle acque reflue. Forniscono vantaggi operativi significativi e contribuiscono a migliorare il controllo e l’efficienza dei processi. Ecco cinque vantaggi chiave:
