MCA Strumentazione Industriale – Sensori e interruttori di livello per liquidi conduttivi
Interruttori e livellostati per controllo ON/OFF di livello in acqua, acidi, detergenti, soluzioni alimentari e farmaceutiche — più di 30 modelli in PVC, PP, PTFE e AISI 316
Controllo livello ON/OFF per liquidi conduttivi
I sensori di livello conduttivi — chiamati anche interruttori di livello, livellostati conduttivi o sonde a elettrodi — sono la tecnologia più economica e affidabile per il controllo ON/OFF di livello in tutti i liquidi elettricamente conduttivi: acqua, acque reflue, acidi, basi, detergenti e soluzioni di processo industriali, alimentari e farmaceutiche.
Il principio è semplice: gli elettrodi entrano in contatto con il liquido, chiudono il circuito a bassa corrente alternata e comandano un relè. Una sola sonda può gestire fino a 5 punti di livello indipendenti: minimo, massimo, troppo pieno, comando pompe e protezione marcia a secco.
MCA fornisce la gamma completa con corpo in PVC, PP, PTFE e acciaio inox AISI 316, connessioni DIN43650, M12, cavo o terminale a vite, versioni per alimentare e farmaceutico in PTFE e modelli per alta pressione (fino a 20 bar) e alta temperatura (fino a +220 °C). Inviando i dati di processo, riceverai il modello consigliato e un preventivo concreto in 24 ore.
Scegli il tuo scenario e vai direttamente al modello più richiesto. Tutti i sensori condividono lo stesso principio conduttivo: cambiano materiali, connessioni e range.
Su liquidi conduttivi, la tecnologia a elettrodi batte tutte le alternative su quattro fronti: costo, robustezza, manutenzione e numero di punti livello gestibili con una sola installazione.
La tecnologia conduttiva è la prima scelta in moltissime applicazioni, ma non è universale. Vale la pena verificare due cose prima dell'acquisto: la conducibilità del liquido e il tipo di misura richiesto.
| Condizione applicativa | Sensore conduttivo | Alternativa consigliata |
|---|---|---|
| Acqua, acque reflue, detergenti, soluzioni acquose | ✔ Prima scelta | — |
| Acidi e basi (HCl, NaOH, soluzioni di processo) | ✔ Prima scelta (con elettrodi PTFE) | — |
| Controllo minimo, massimo, troppo pieno | ✔ Prima scelta | — |
| Comando pompe, protezione marcia a secco | ✔ Prima scelta | — |
| Fino a 5 punti livello indipendenti nello stesso serbatoio | ✔ Prima scelta | — |
| Liquidi alimentari e farmaceutici | ✔ Versioni in PTFE | — |
| Oli, gasolio, idrocarburi, solventi puri | ✘ Non adatto | Sensori capacitivi o a vibrazione |
| Acqua demineralizzata o liquidi a bassissima conducibilità | ✘ Non adatto | Sensori capacitivi |
| Misura continua del livello (valore analogico) | ✘ Tecnologia diversa | Radar, ultrasuoni, idrostatici |
| Liquidi schiumosi o con forte adesione alle pareti | ⚠ Valutare caso per caso | A vibrazione o radar |
In ogni applicazione cambiano materiali, numero di elettrodi e connessione. Di seguito le configurazioni più richieste, con il modello di riferimento e i link diretti al catalogo.
Due elettrodi gestiscono start/stop pompa, un terzo segnala il livello minimo critico per evitare il funzionamento a secco. È una delle applicazioni più diffuse in impianti di sollevamento, vasche di servizio e cisterne di rilancio.
Liquidi tipici: acqua, acque grigie, condense, soluzioni di processo conduttive.

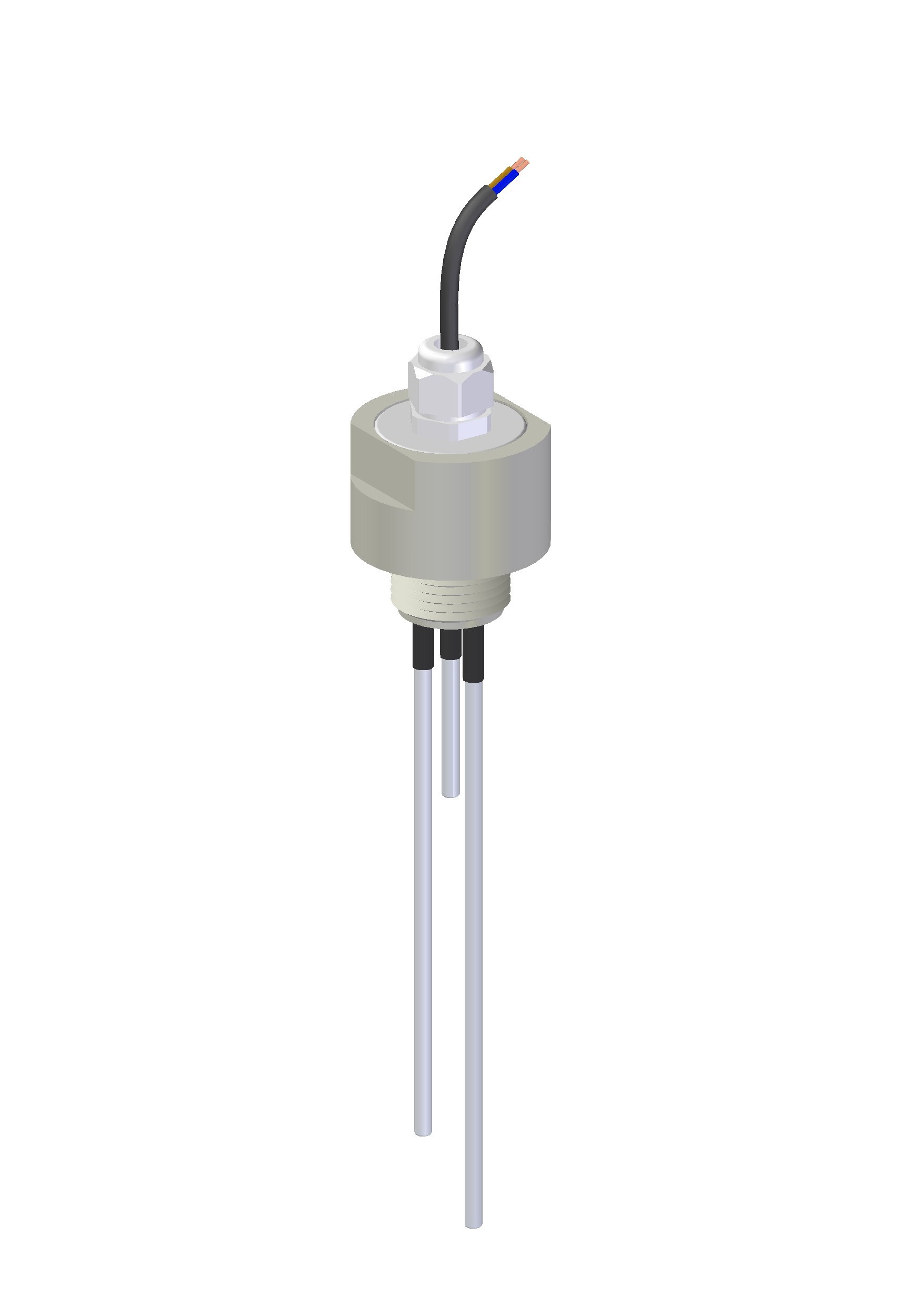

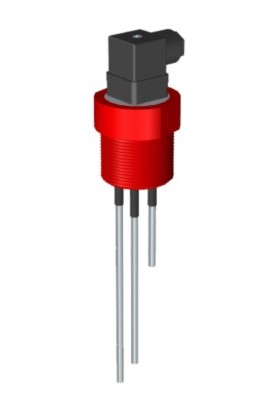

Modelli consigliati: NR 1 1/2 (DIN43650), NCVS TB PVC (3 elettrodi), NCVS TP PP (cavo 3 m)Un elettrodo posizionato all'altezza massima ammessa apre il contatto di allarme prima che il livello raggiunga lo sfioro. Soluzione obbligatoria in vasche di accumulo, serbatoi chimici e contenitori in pressione.
Liquidi tipici: acqua, soluzioni chimiche, basi, detergenti, condense industriali.

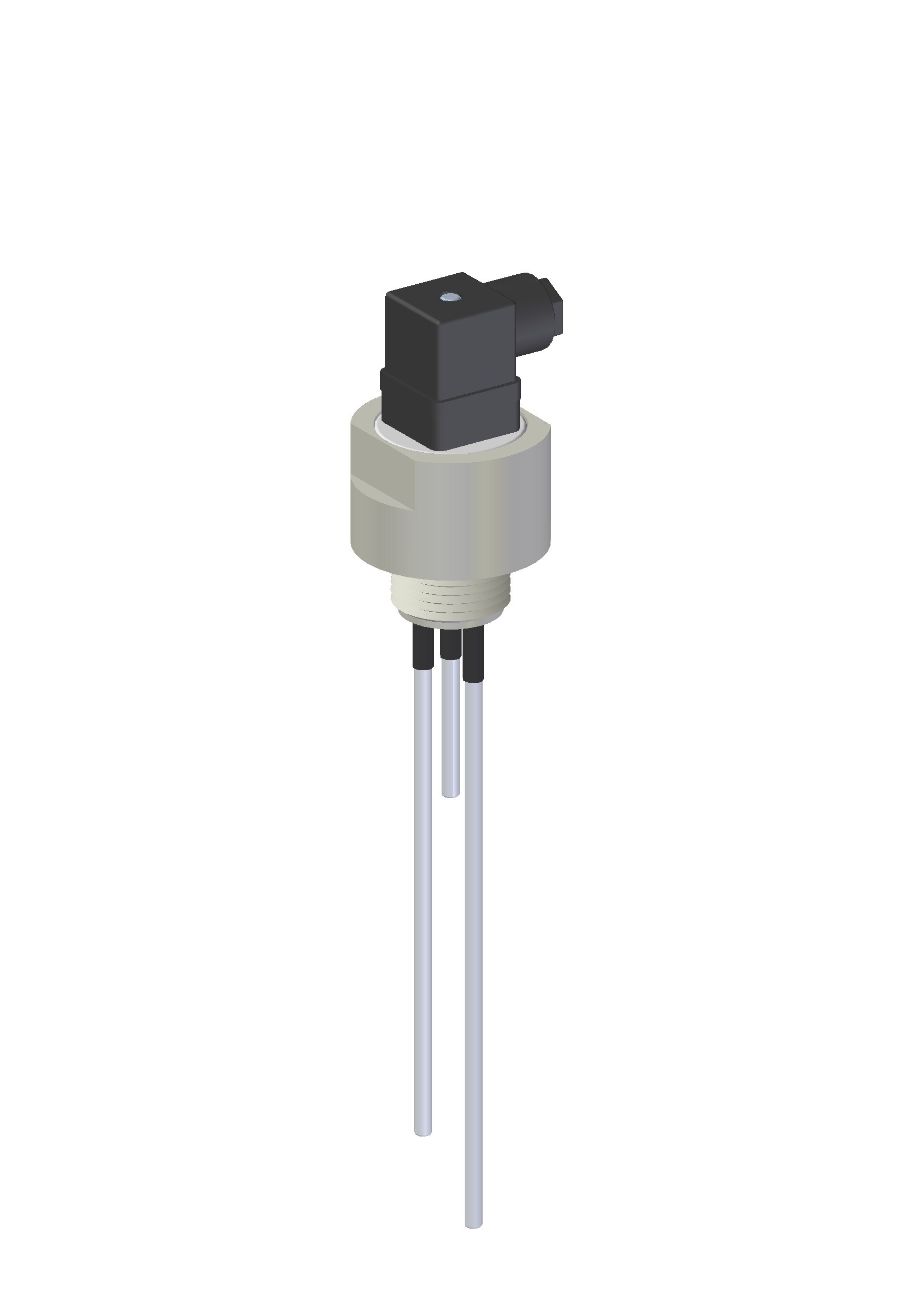

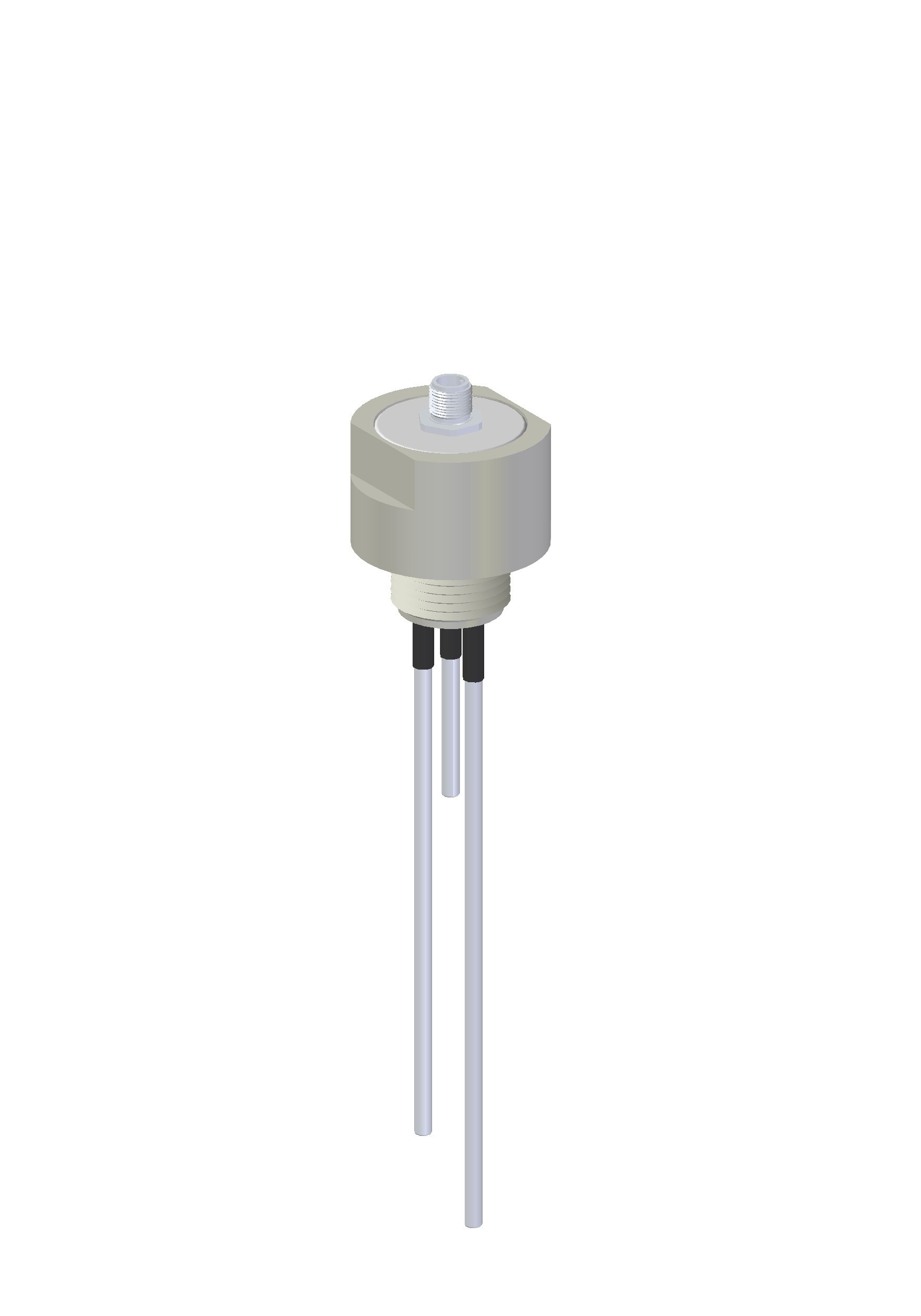

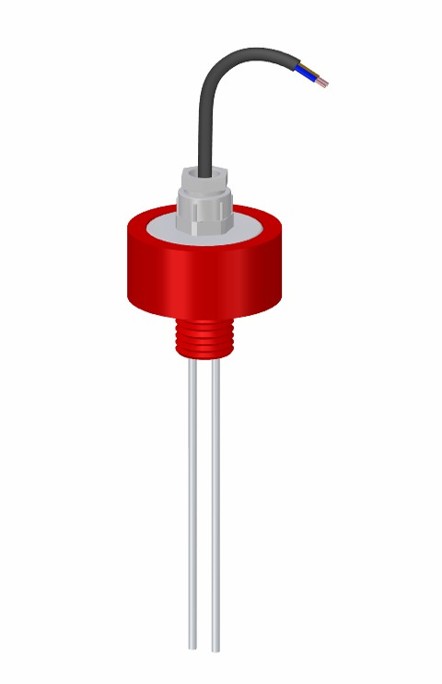

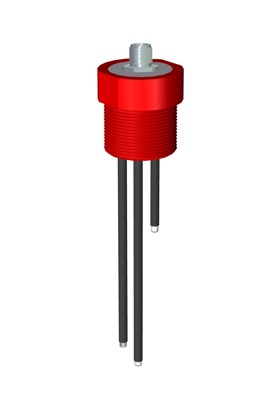

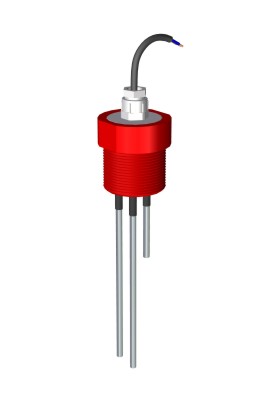

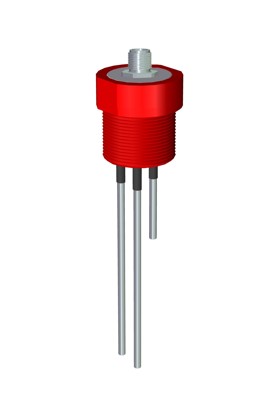

Modelli consigliati: NR 1 1/2 PG9 (cavo), NR 1 1/2 M12, NCVS TC PPComando di pompe sommerse, allarme troppo pieno in vasche di omogeneizzazione, controllo livello in stazioni di sollevamento e fosse Imhoff. Corpo in PVC o PP resistente ai reflui e versioni con cavo precablato per montaggio a quota.
Liquidi tipici: reflui civili, reflui di processo, acque grigie, percolati.

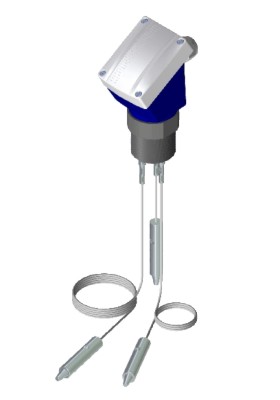

Modelli consigliati: NR 1 1/2 PG9, NCVS TB PVC, NCVSC TB PVC (filo ritorto)Elettrodi isolati in PTFE o polietilene impediscono il contatto galvanico tra elettrodo metallico e parete del serbatoio. Materiale corpo in PP o PTFE per resistenza chimica completa su HCl, NaOH, H₂SO₄ e altre soluzioni industriali.
Liquidi tipici: acidi forti, basi, soluzioni galvaniche, soluzioni di decapaggio.

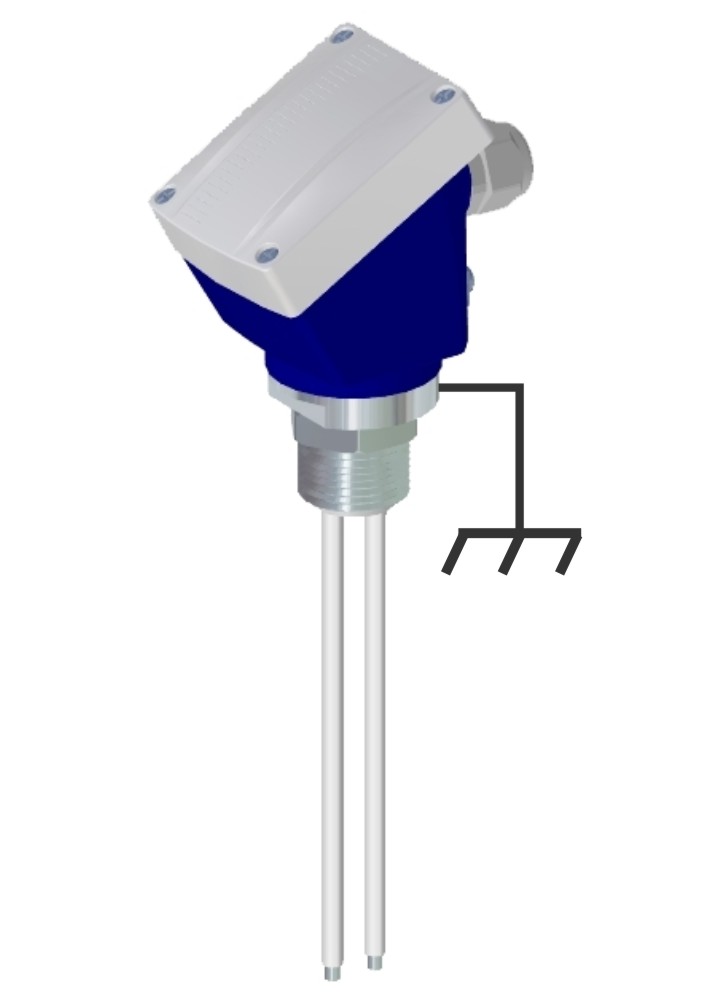

Modelli consigliati: NRI 1 1/2 (PE isolato), NCVSI TB INOX (PTFE isolato), NCVSI TP PPVersioni con corpo, tenute ed elettrodi isolati in PTFE compatibili con prodotti food e farmaceutici. Connessioni filettate da 1/4" a 1" G in acciaio inox AISI 316, alloggiamento connessione in inox, protezione IP67 per lavaggi periodici.
Liquidi tipici: latte, succhi, sciroppi, prodotti farmaceutici in soluzione, CIP/SIP.

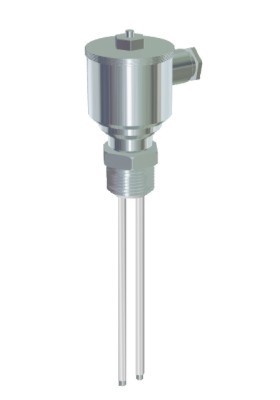

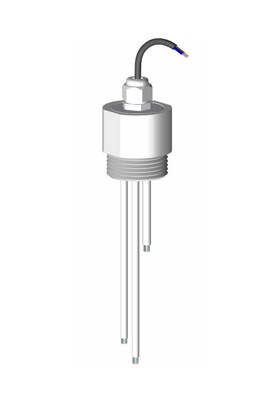

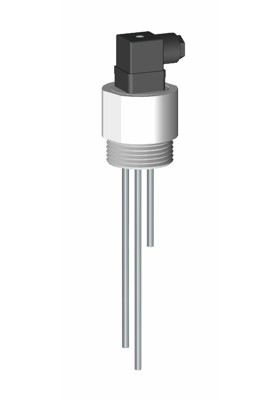

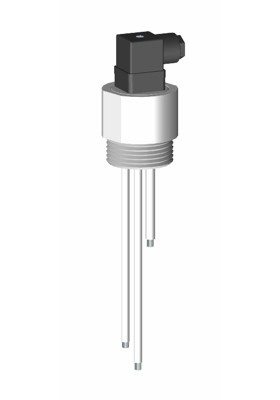

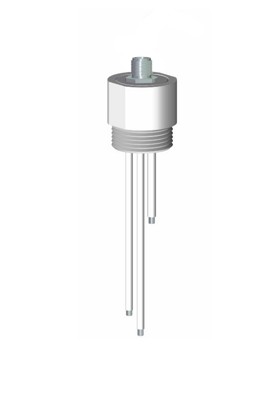

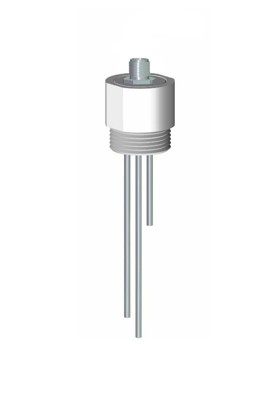

Modelli consigliati: NRA 1 1/2 (PTFE), NRAI 1 1/2 (isolati PTFE), NTBI, NTBIIPer serbatoi in pressione e a temperature elevate servono materiali e tenute dedicate. Modelli in acciaio inox AISI 316 fino a +220 °C e 20 bar, con elettrodi a punto di livello indipendente per ogni soglia richiesta.
Liquidi tipici: condense in pressione, processi vapore, reattori, serbatoi caldi.

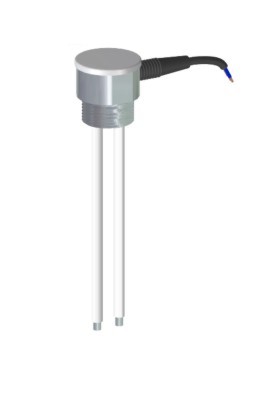

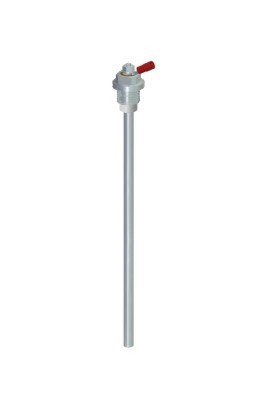

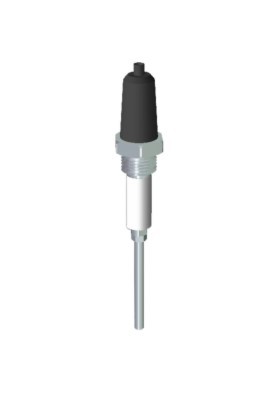

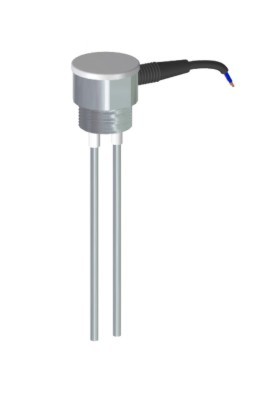

Modelli consigliati: NB (+220 °C, 20 bar), NT (+140 °C), NRX 1 (inox 316)Il principio è elettrico, semplice e privo di parti in movimento. Capire i 4 punti chiave evita errori di selezione e installazione.

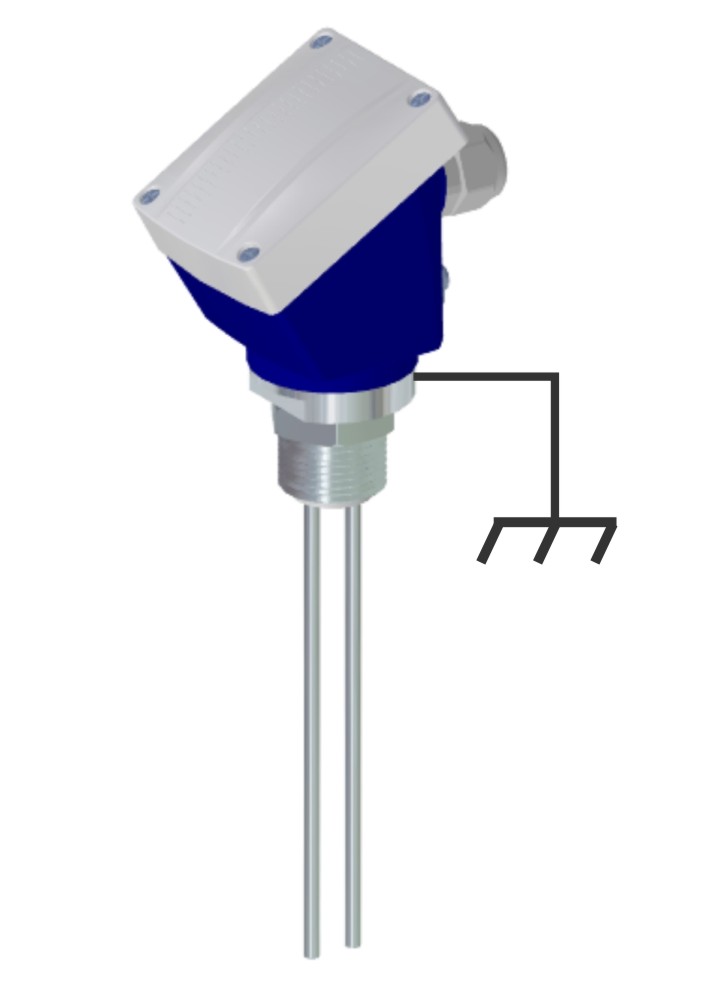

Tra due elettrodi (o tra l'elettrodo e la parete metallica del serbatoio) viene applicata una bassa tensione in corrente alternata. La corrente alternata evita fenomeni di elettrolisi e polarizzazione sugli elettrodi.
Quando il liquido raggiunge l'altezza dell'elettrodo, chiude il circuito. La resistenza misurata passa da molto alta (aria) a molto bassa (liquido conduttivo) e il relè di elettrodo commuta. Conducibilità minima necessaria: circa 10 µS/cm.
Tagliando gli elettrodi a lunghezze diverse si ottengono più punti livello indipendenti sullo stesso strumento. Tipico: un elettrodo lungo come riferimento di terra, due come punti di commutazione per controllo pompa.
Il sensore è una sonda passiva. Il segnale finale di scambio contatto viene generato da un relè di elettrodo dedicato o da una centralina multi-canale. È un componente economico, in genere da quadro.
Più di 30 modelli organizzati per applicazione tipica. Per ogni configurazione hai materiale, range di temperatura e pressione, protezione IP, numero massimo di elettrodi e connessione elettrica. Clicca su Preventivo per ricevere un'offerta concreta in 24 ore.

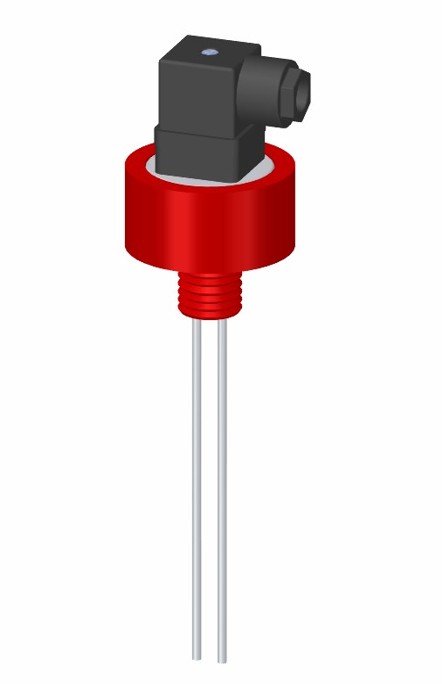

Corpo in PVC, ideale per acqua, acque grigie, soluzioni acquose non aggressive, comando pompe, troppo pieno, marcia a secco. Connessioni superiori 1"1/2 G, fino a 5 elettrodi.

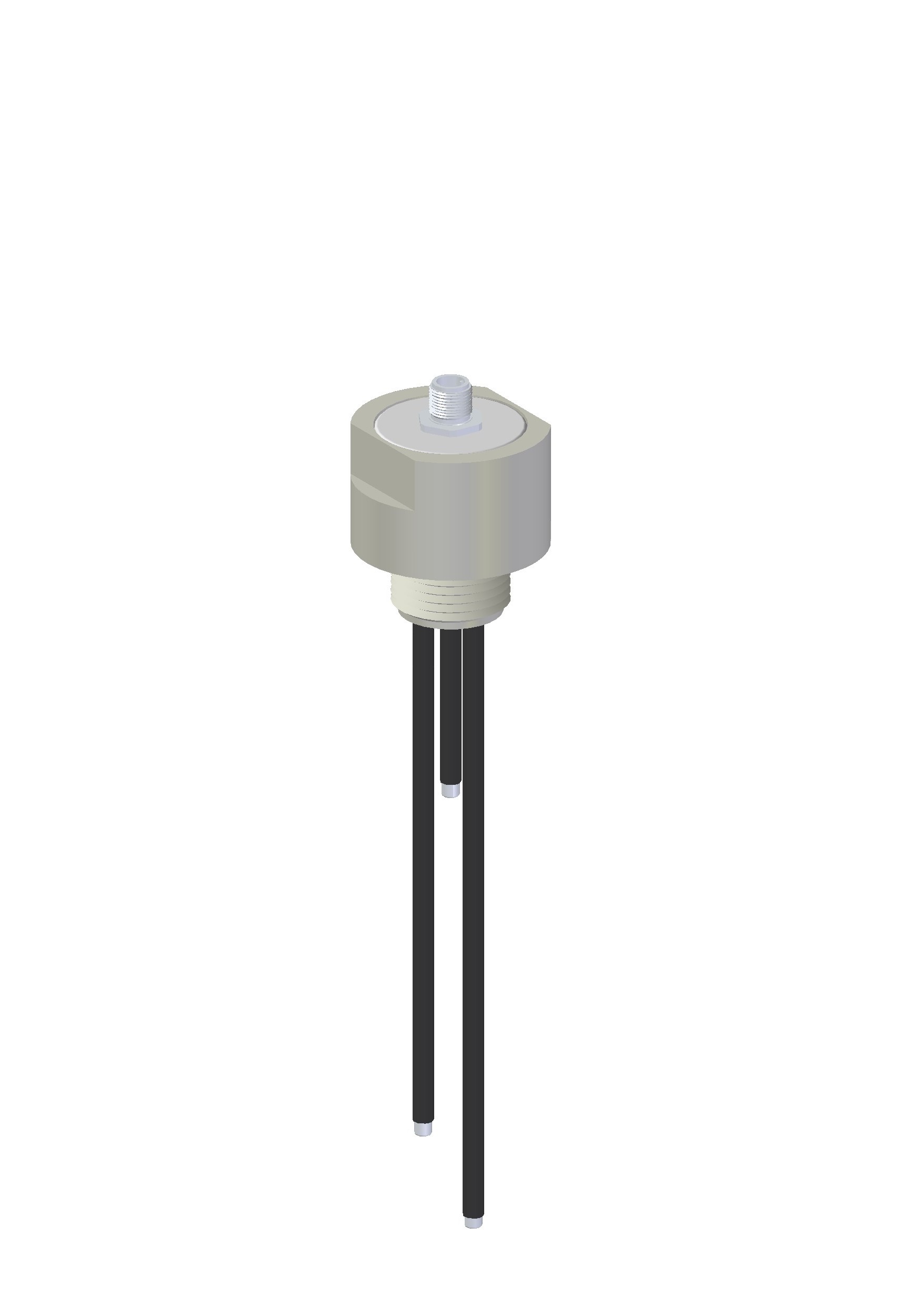

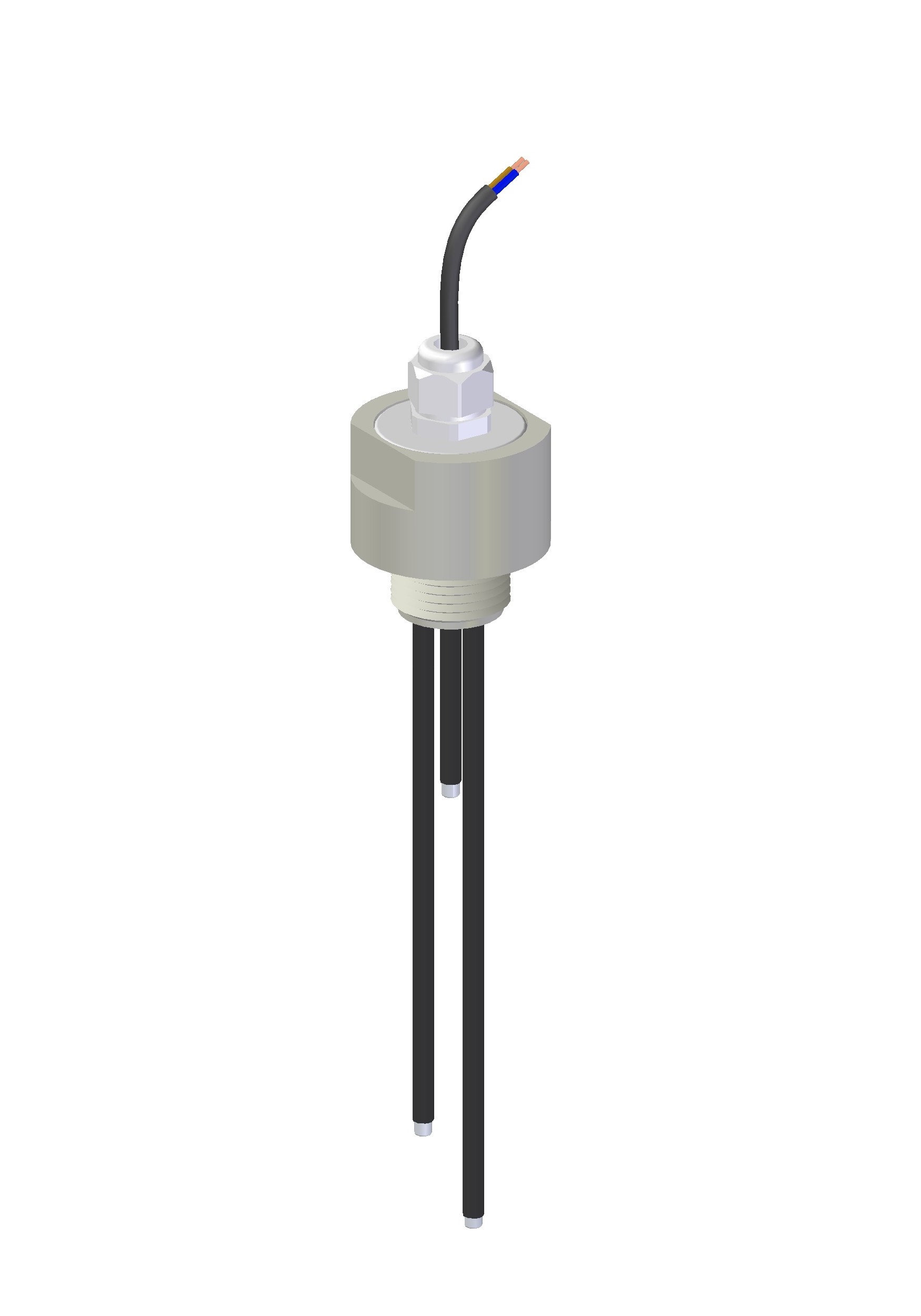

Corpo in polipropilene (PP), elettrodi isolati con polietilene su versioni "I". Adatti a basi, detergenti e soluzioni di processo. Connessioni cavo, DIN43650 o M12.

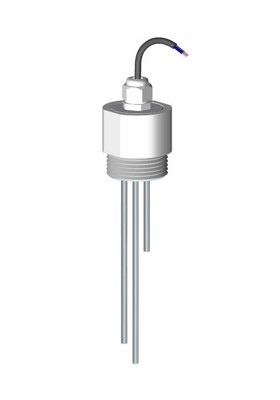

Corpo, tenute ed elettrodi isolati in PTFE per processi food e farmaceutici. Connessioni filettate in acciaio inox AISI 316. Versioni con alloggiamento connessione in inox e protezione IP67 per lavaggi.

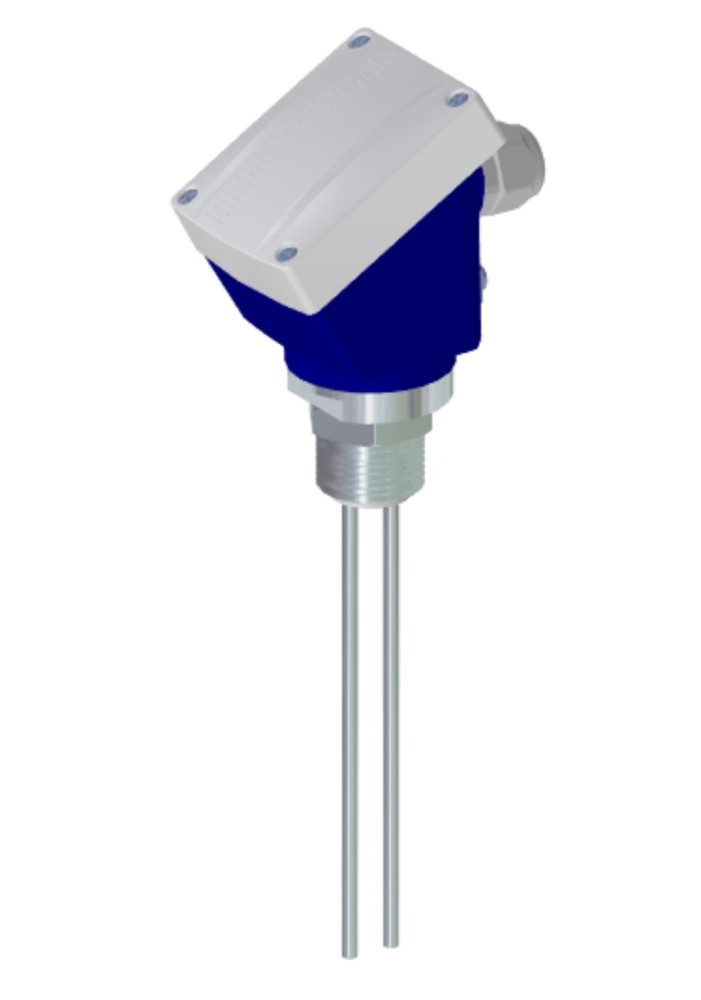

Acciaio inox AISI 316 per alta pressione (fino a 20 bar), alta temperatura (fino a +220 °C) e serbatoi di processo. Inclusi gli elettrodi indipendenti per punti livello singoli ed elettrodi regolabili.
Inviandoci queste 5 informazioni siamo in grado di rispondere con il modello esatto, codice articolo, eventuali accessori (relè di elettrodo, lunghezze custom) e un preventivo concreto entro 24 ore lavorative.
Acqua, acido, base, detergente, soluzione alimentare? Conducibilità minima ≥ 10 µS/cm. Importante anche segnalare eventuali residui solidi, schiume o adesione.
1 punto, 2 punti (start/stop pompa), 3 punti (con allarme), fino a 5 punti su un'unica sonda. Definisce quanti elettrodi indipendenti servono.
Max temperatura del liquido e max pressione del serbatoio. Sotto +70 °C atmosferica il PVC è sufficiente; oltre, servono PP, PTFE o acciaio inox AISI 316.
Serbatoio in plastica o metallo? Filettatura disponibile (1/4"-1"1/2 G)? Eventuali vincoli di compatibilità chimica con corpo ed elettrodi.
DIN43650 (cablaggio rapido a quadro), M12 (industriale compatto), cavo precablato 3 m (montaggi a quota) o terminale a vite (con cassetta separata).
Numero di pezzi e termine di consegna richiesto. Modelli standard a magazzino in 3-7 giorni; configurazioni speciali in 2-4 settimane.
Inviaci i dati di processo entro la mattinata e ricevi in giornata il modello consigliato, codice articolo e preventivo. Niente moduli generici: rispondiamo con la configurazione effettiva.
Più di 30 configurazioni standard pronte alla consegna in 3-7 giorni. Per versioni speciali (PTFE, lunghezze custom, AISI 316L) tempi tipici 2-4 settimane.
Oltre ai sensori di livello forniamo l'intera gamma di strumentazione industriale: pressione, temperatura, portata, analisi. Un unico interlocutore per tutti gli strumenti di un impianto.
Supporto pre-vendita per la configurazione, assistenza in fase di messa in servizio, riparazioni e ricambi gestiti direttamente da Bollate (MI). Copertura completa sul territorio italiano.
Inviaci tipo di liquido, temperatura, pressione, numero di punti livello richiesti e connessione elettrica. Ti rispondiamo entro 24 ore con il modello consigliato, codice articolo e preventivo. Per consegne urgenti telefona allo 02-3512774 — verifichiamo immediatamente la disponibilità a magazzino.
Pagine prodotto, guide tecniche e applicazioni della famiglia "misura di livello" di MCA. La tecnologia conduttiva è una delle opzioni: per ogni applicazione c'è la soluzione tecnica più adatta.
Quando il liquido è conduttivo (almeno 10 µS/cm) e serve un controllo ON/OFF su una o più soglie: livello minimo, massimo, troppo pieno, comando pompe e protezione marcia a secco. È la tecnologia più economica, robusta e affidabile per questi compiti su acqua, acque reflue, acidi, basi, detergenti e soluzioni acquose.
Quando il liquido non è conduttivo (oli, idrocarburi, carburanti, solventi puri, acqua demineralizzata) oppure quando serve una misura continua del livello — il sensore conduttivo segnala solo soglie discrete. Per misura continua si usano radar, ultrasuoni, capacitivi o sonde idrostatiche.
Sono lo stesso strumento. Interruttore di livello, livellostato, sensore ON/OFF e sonda a elettrodi sono sinonimi: tutti indicano un dispositivo che chiude o apre un contatto al raggiungimento di una soglia di livello in un liquido conduttivo. Anche il termine inglese "level switch" indica la stessa funzione.
A seconda del modello, da 2 a 5 elettrodi indipendenti su un'unica connessione al processo. È sufficiente uno strumento per gestire minimo, massimo e troppo pieno in un serbatoio. Ogni elettrodo viene tagliato alla lunghezza richiesta per fissarne la quota di intervento.
PVC per acqua e soluzioni non aggressive a bassa temperatura (max +70 °C). PP per soluzioni acquose e basi. PTFE per acidi forti, applicazioni alimentari e farmaceutiche (max +100 °C). Acciaio inox AISI 316 (1.4401) per alta pressione, alta temperatura e processo industriale (fino a +220 °C e 20 bar con NB). Per liquidi adesivi o serbatoi con parete conduttiva servono elettrodi isolati con PTFE o polietilene.
DIN43650 è lo standard più diffuso per cablaggio rapido a quadro. M12 è la scelta per integrazione su bus industriali e quadri compatti. Cavo precablato 3 m è ideale per montaggi remoti, lavaggi e ambienti umidi (IP66). Terminale a vite è la soluzione per cablaggio in cassetta separata su impianti con più elettrodi indipendenti.
Sì: servono elettrodi non isolati in acciaio inox AISI 316 con auto-pulizia elettrica, in PVC o PP, con connessione superiore per evitare accumuli. Le applicazioni tipiche sono il comando pompe di sollevamento, l'allarme troppo pieno e la protezione marcia a secco. I modelli NR 1 1/2 e NCVS TB PVC sono le configurazioni più richieste.
Sì. Le versioni NRA, NRAI, NTBI, NTBII con elettrodi e tenute in PTFE sono utilizzabili in processi food e farmaceutici. Per applicazioni CIP/SIP, sterili o GMP è importante verificare connessione igienica, finitura superficiale e certificazione dei materiali a contatto col prodotto. Su richiesta forniamo versioni con certificati di conformità materiali.
Sì: il sensore è una sonda passiva, il segnale di commutazione viene generato da un relè di elettrodo o da una centralina dedicata a corrente alternata a bassa tensione. È un componente economico, in genere da quadro elettrico. Forniamo i relè di elettrodo compatibili insieme al sensore in un'unica fornitura, già dimensionati per il numero di punti livello richiesti.
Il prezzo dipende da materiale, numero di elettrodi e connessione. I modelli base in PVC (NR 1 1/2) sono la fascia più economica; salgono PP, PTFE e AISI 316. Le versioni per alta pressione (NB fino a 20 bar) sono le più costose. Inviando i dati di processo, riceverai un preventivo concreto in 24 ore con tutti i prezzi listino e il costo della fornitura completa (sensore + relè + accessori).
Per i modelli standard a magazzino la consegna è tipicamente 3-7 giorni lavorativi. Per versioni speciali, elettrodi su misura o materiali particolari (PTFE, AISI 316 con lunghezze custom) la consegna è 2-4 settimane. Inviando i dati di processo entro la mattina, rispondiamo con preventivo e tempi reali in giornata. Per consegne urgenti telefonare allo 02-3512774 — verifichiamo immediatamente disponibilità e priorità di spedizione.
Sì. Per ogni richiesta valutiamo la configurazione tecnica prima dell'offerta: tipo di liquido, range di temperatura e pressione, numero di punti livello, vincoli di installazione, integrazione con relè e cablaggio. Assistiamo direttamente il cliente in caso di dubbi sulla scelta degli elettrodi isolati, della lunghezza, del materiale corpo o della connessione elettrica. Copriamo l'intero territorio italiano da Bollate (Milano).
MCA Strumentazione Industriale fornisce sensori e interruttori di livello conduttivi per applicazioni industriali, civili, alimentari e farmaceutiche su tutto il territorio italiano: Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio, Toscana, Campania, Sicilia e isole. Assistenza tecnica diretta e gestione preventivi da Bollate (MI).
