La sonda di livello idrostatica viene utilizzata per ottenere una lettura continua del livello del liquido.
Alcune delle sue applicazioni sono il controllo di pompe, misurazione del livello, nei pozzi, ecc.
Viene installata nella parte superiore del serbatoio, trattenuta dal cavo stesso, fino a raggiungere il punto più basso di misurazione.
La nostra sonda di livello idrostatica è composta da un sensore ceramico di alta precisione e stabilità a lungo termine con tensione di alimentazione 10..35 VDC
La nostra scelta di sonde di livello idrostatiche
Di seguito l'elenco delle nostre sonde di livello idrostatiche studiate appositamente per applicazioni con liquidi. Per i datasheet prego prendere contatti con mca@mcastrumenti.it. Sapremo trovare la soluzione giusta per te.

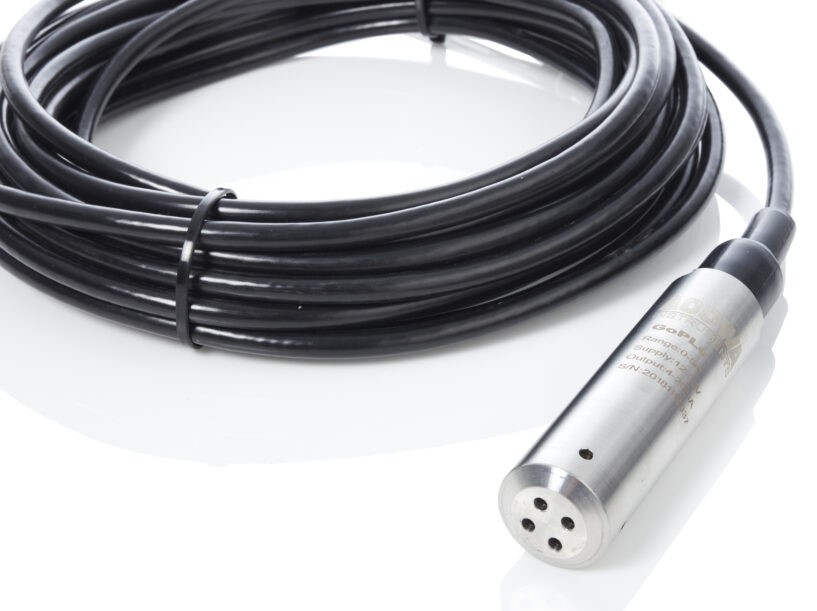

Il sensore di livello GoPLe viene utilizzato per la misurazione del livello nei sistemi di acqua potabile e fognature. GoPLe è sinonimo di elevata affidabilità e stabilità nelle misurazioni di livello. GoPLe misura utilizzando il principio di misura capacitivo ceramico e, dopo l'immersione, converte il livello del liquido in un circuito di corrente da 4-20 mA.
Il sensore di livello GoPLe è disponibile in 6 campi di misura e con una lunghezza del cavo fissa. Su richiesta possono essere offerti campi di misura individuali e lunghezza del cavo.

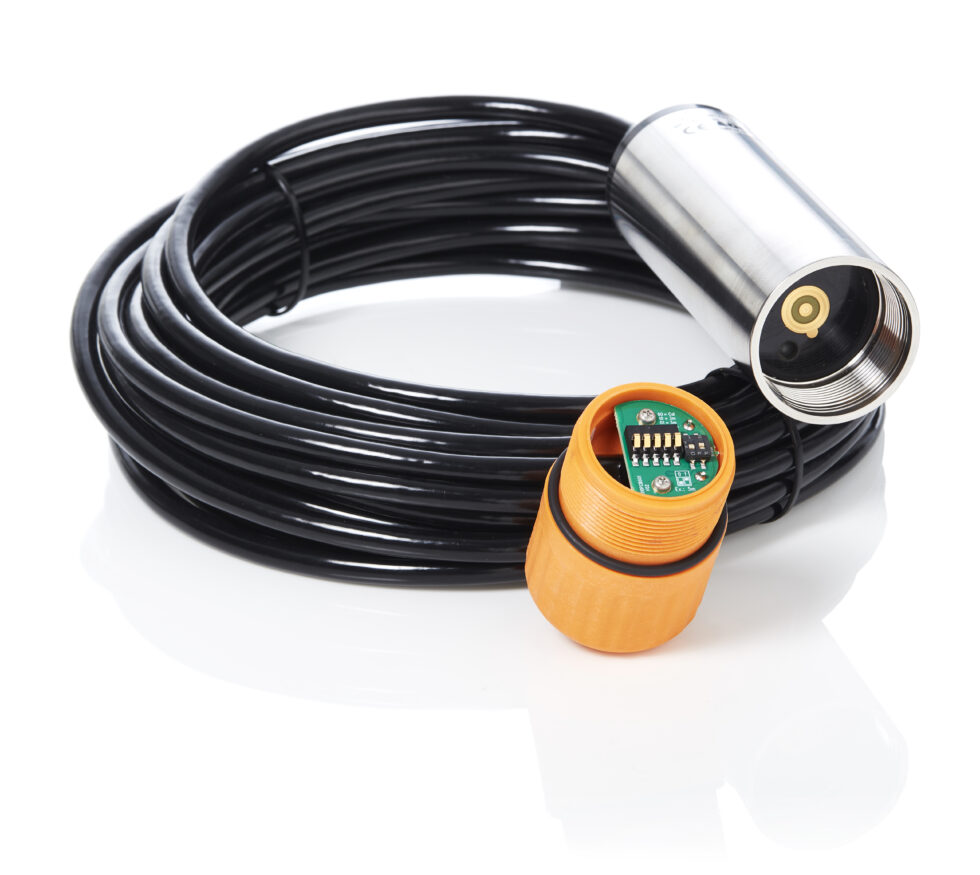

urTle è un rivoluzionario trasmettitore di pressione (sensore di livello). TurTle si riconosce per il suo design robusto ed è sviluppato direttamente per le diramazioni idriche e fognarie. L'esclusiva cella di misura di TurTle può essere separata dal tubo del sensore antiruggine. In questo modo è possibile sostituire la cella di misura senza dover sostituire l'intero impianto elettrico o, in caso di cavo danneggiato, la cella di misura può essere riutilizzata in un tubo sensore.

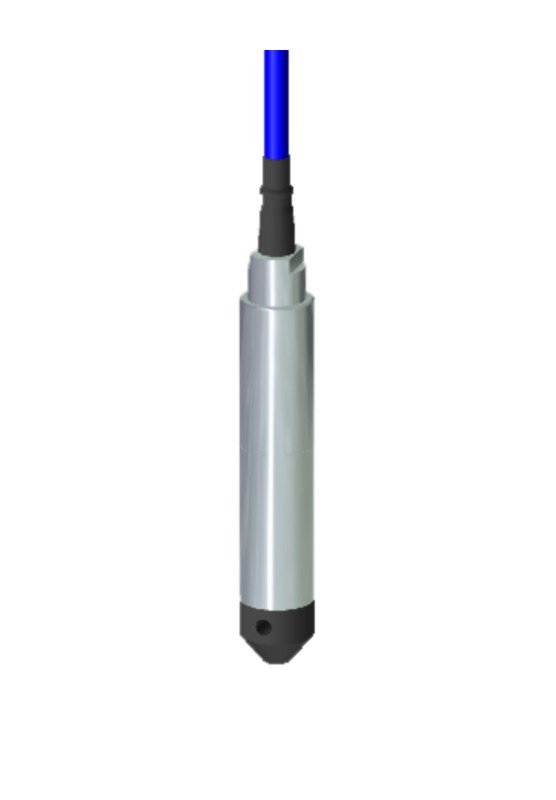

Sonda di livello idrostatica TPSM40
- Adatta per acqua e liquidi senza impurità
- Costruzione in acciaio inox AISI316(1.4401) ø23 mm
- Connessione al processo: cavo
- Range pressioni: 0/0,25..0/40 bar. Opzionale 125 mbar

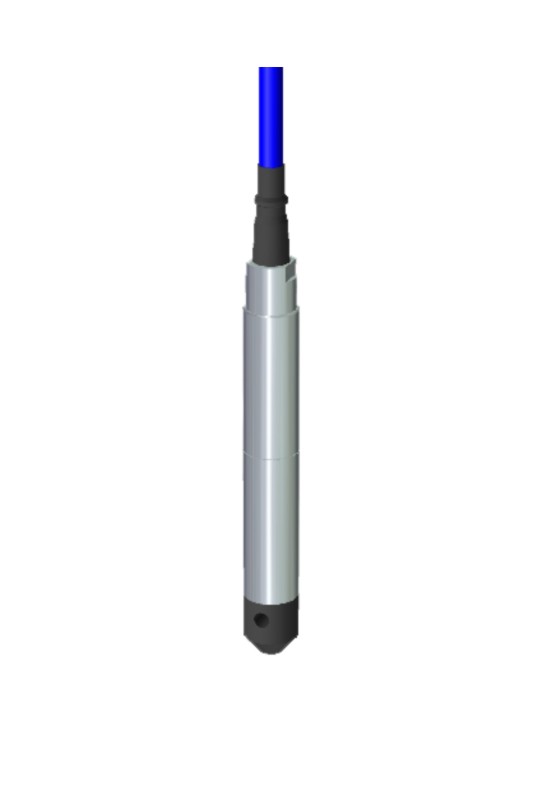

Sonda di livello idrostatica TPSM41
- Adatta per acqua e liquidi senza impurità
- Costruzione in acciaio inox AISI316(1.4401) ø16 mm
- Connessione al processo: cavo
- Range pressioni: 0/0,25..0/20 bar.

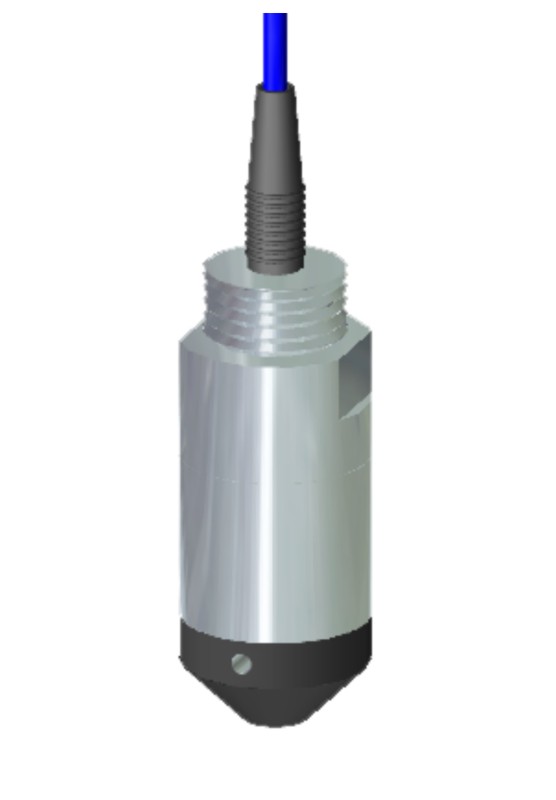

Sonda di livello idrostatica TPSM51
- Adatta per basse pressioni
- Costruzione in acciaio inox AISI316L(1.4404) ø40 mm
- Connessione al processo: 1/2" BSP
- Range pressioni: 0/50..0/200 mbar.
- Temperatura: -5..+70°C

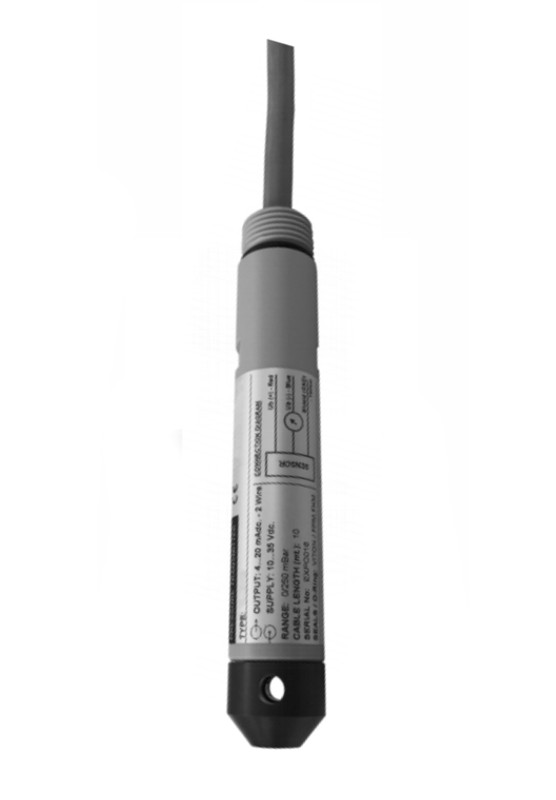

Sonda di livello idrostatica TPSM54
- Adatta per diesel e liquidi senza impurità
- Costruzione in acciaio inox AISI316(1.4401) ø23 mm
- Connessione al processo: 1/2" BSP
- Range pressioni: 0/0,25..0/40 bar.
- Connessione elettrica: cavo, 10 metri
Sonda di livello idrostatica TPSM59
- Adatta per liquidi aggressivi e chimici
- Costruzione in PP ø23 mm
- Connessione al processo: 1/4" BSP
- Range pressioni: 0/0,25..0/10 bar.
- Connessione elettrica: cavo, 10 metri
Sonda di livello idrostatica TPSM64
- Adatta per acque reflue o liquidi con impurità non solide
- Costruzione in acciaio inox AISI316 (1.4401) ø23 mm
- Connessione al processo: 1/2" BSP
- Range pressioni: 0/0,25..0/40 bar.
- Membrana affiorante

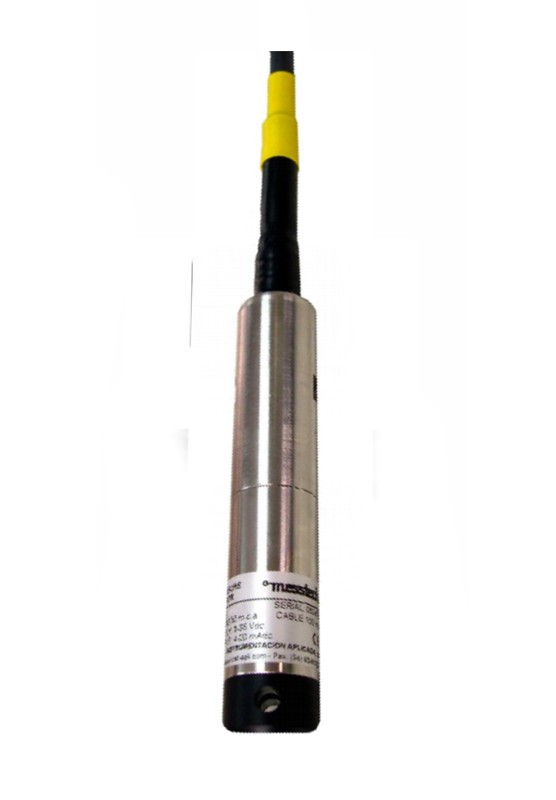

Sonda di livello idrostatica TPSM65
- Adatta per acque reflue o liquidi con impurità solide
- Costruzione in acciaio inox AISI316 (1.4401) ø23 mm
- Connessione al processo: cavo
- Range pressioni: 0/0,25..0/40 bar.
- Connessione elettrica: cavo, 10 metri

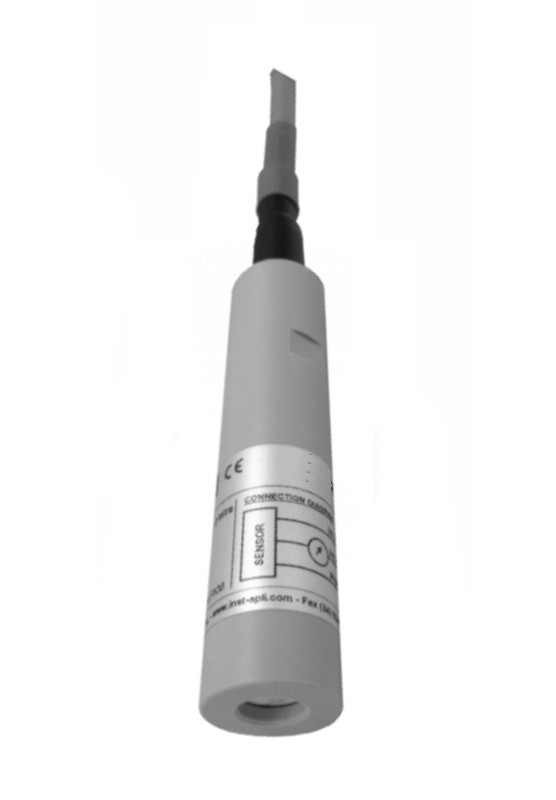

Sonda di livello idrostatica TPSM66
- Adatta per acque reflue o liquidi viscosi
- Costruzione in acciaio inox AISI316 (1.4401) ø23 mm
- Connessione al processo: cavo
- Range pressioni: 0/0,25..0/40 bar.
- Connessione elettrica: cavo, 10 metri
- Membrana affiorante

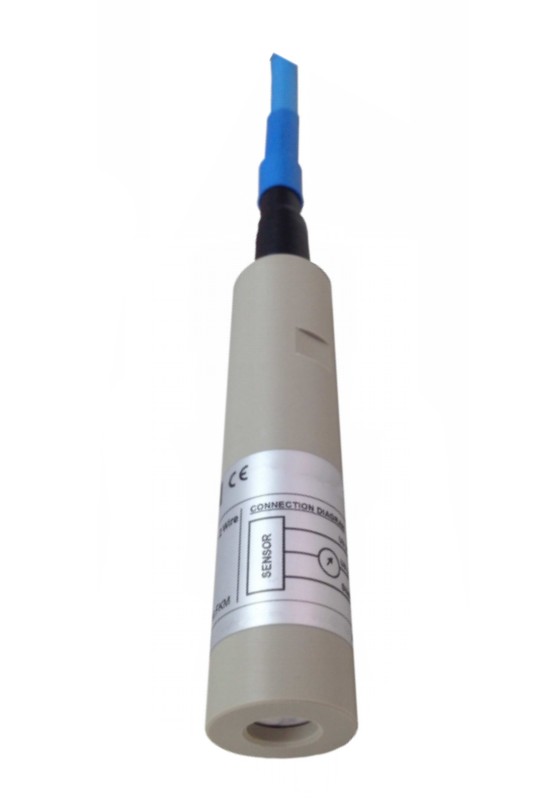

Sonda di livello idrostatica TPSM76
- Adatta per acque reflue o liquidi viscosi
- Costruzione in PP ø23 mm
- Connessione al processo: cavo
- Range pressioni: 0/0,25..0/40 bar.
- Connessione elettrica: cavo, 10 metri

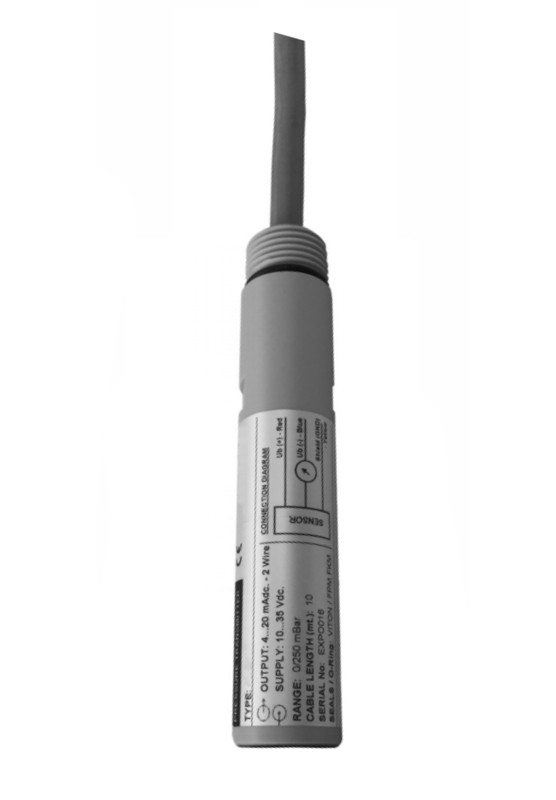

Sonda di livello idrostatica TPSM77
- Adatta per acque reflue o acqua marina
- Costruzione in PP ø23 mm
- Connessione al processo: 1/2" BSP
- Range pressioni: 0/0,25..0/10 bar.
- Connessione elettrica: cavo, 10 metri

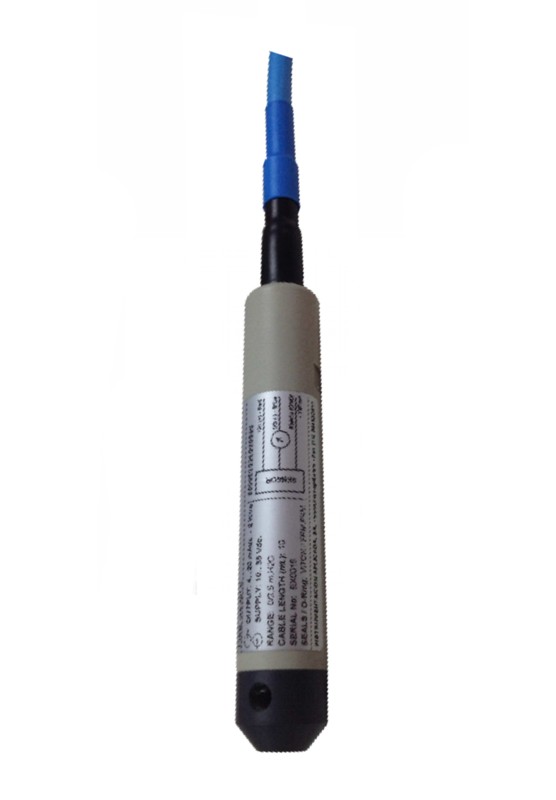

Sonda di livello idrostatica TPSM79
- Adatta per acque reflue o acqua marina
- Costruzione in PP ø23 mm
- Connessione al processo: cavo
- Range pressioni: 0/0,25..0/10 bar. Opzionale 125 mbar
- Connessione elettrica: cavo, 10 metri
Che cos'è una sonda di livello idrostatica?
L'idrostatica è la scienza dei fluidi non in movimento. Una sonda di livello idrostatica è un sensore di livello che viene utilizzato soprattutto per il monitoraggio del livello misurando la pressione idrostatica in un liquido praticamente statico a un livello di immersione predeterminato.
Un sensore di livello idrostatico è un trasmettitore di pressione sommergibile che ha un diaframma di pressione in cui il lato interno del diaframma viene scaricato alla pressione atmosferica attraverso un tubo di sfiato nel cavo e il lato esterno è in contatto con il liquido e misura la pressione statica del colonna di liquido sopra il trasmettitore. Questa pressione statica è sostanzialmente causata dal peso del fluido sulla parte superiore del trasmettitore e viene utilizzata per calcolare il livello del liquido.
Uso della sonda di livello idrostatica
La semplicità di utilizzo di una sonda di livello idrostatica la rende lo strumento di scelta ovunque sia necessario misurare il livello, indipendentemente dal fatto che si tratti di un serbatoio, una nave, un lago, un fiume o un serbatoio ventilati. Nella maggior parte dei casi è sospeso dal cavo al livello di misurazione desiderato o semplicemente immerso e lasciato cadere sul fondo della risorsa. Non importa quale sia la struttura del serbatoio, del bacino o della geometria naturale o se presenta ostruzioni, sporgenze o forma complessa, un sensore di livello idrostatico misurerà sempre la pressione del liquido non influenzato da tali disturbi.
Poiché il sensore di livello idrostatico è comunemente un sensore di pressione relativa, compensa automaticamente le variazioni della pressione atmosferica, quindi la pressione misurata rappresenta solo la pressione del liquido causata dal peso specifico del liquido e la distanza verticale dalla superficie. Pertanto, il sensore di livello idrostatico misura accuratamente il livello del liquido calcolando la distanza dal punto di misurazione al livello della superficie attraverso la pressione misurata.
Una sonda di livello idrostatica può essere calibrata in metri di colonna d'acqua per consentire la gravità standard o la gravità locale. Per un monitoraggio del livello di precisione molto elevato spesso si può anche considerare la temperatura del materiale per tenere conto degli effetti della temperatura sul peso specifico.
Il sensore di livello idrostatico è un sensore specializzato per il monitoraggio del livello, più comunemente usato nel settore delle acque e delle acque reflue. Il suo utilizzo semplice e la tecnologia di misurazione affidabile e accurata lo rendono di gran lunga uno dei sensori di livello più comunemente utilizzati.
