Serie Goetze 2400 inox e 2480 gunmetal — campo −200/+200 °C, 0,2–70 bar, pulizia oil-free DIN EN 12300. Per azoto, ossigeno, argon, CO2 e LNG liquidi. Selezione tecnica e preventivo.
Valvole di sicurezza · criogenia
Una valvola di sicurezza criogenica non è semplicemente una valvola che lavora a bassa temperatura. È un componente che deve mantenere tenacità meccanica, tenuta e affidabilità in un campo dove molti materiali standard diventano fragili o perdono prestazione. Se il materiale sbaglia comportamento alle basse temperature, la valvola non è adatta anche se il range di pressione è corretto.
MCA fornisce la serie Goetze dedicata: 2400 in acciaio inox (1.4404/1.4408) e 2480 in gunmetal, con prestazioni identiche. Campo di esercizio −200 / +200 °C, 0,2–70 bar, tenuta PTFE, e pulizia speciale oil- e grease-free secondo DIN EN 12300 che le rende idonee anche al servizio ossigeno.
Indicaci fluido criogenico, pressione di taratura, temperatura reale di esercizio, portata e connessione: verifichiamo compatibilità materiali, tenuta e dimensionamento e proponiamo il modello corretto con preventivo.
In senso tecnico la criogenia riguarda applicazioni a temperature molto basse, spesso sotto −150 °C, ma in ambito industriale il problema pratico dei materiali inizia molto prima. Il primo problema, il più sottovalutato, è che la maggior parte dei materiali standard diventa fragile quando la temperatura scende: è la transizione duttile-fragile. Per questo l'acciaio al carbonio non è la famiglia giusta per il criogenico spinto, mentre l'acciaio inox austenitico mantiene tenacità molto più in basso. Il tema criogenico è prima di tutto un tema di comportamento meccanico del materiale.
Una valvola non è "criogenica" perché lavora un po' sotto zero: lo è quando materiali e tenute restano affidabili nel campo reale del fluido. La tabella mostra i fluidi criogenici tipici e la loro temperatura di ebollizione, rispetto al campo della serie 2400/2480.
| Fluido criogenico | Temperatura tipica | Nel campo 2400/2480 (−200 °C) |
|---|---|---|
| Anidride carbonica liquida (CO₂) | ≈ −78 °C (sublimazione) | ✅ Coperto |
| GNL / LNG (metano liquido) | ≈ −162 °C | ✅ Coperto |
| Ossigeno liquido (LOX) | ≈ −183 °C | ✅ Coperto |
| Argon liquido (LAr) | ≈ −186 °C | ✅ Coperto |
| Azoto liquido (LIN) | ≈ −196 °C | ✅ Coperto (entro −200 °C) |
| Elio liquido | ≈ −269 °C | ❌ Fuori campo — soluzione dedicata |
Per i gas tecnici non in fase liquida criogenica vedi la pagina valvola di sicurezza per gas tecnici.
La serie criogenica Goetze fornita da MCA. Dati da datasheet del produttore; il dimensionamento del singolo caso (capacità di scarico, orifizio, taratura) va confermato in funzione del fluido e delle condizioni reali.

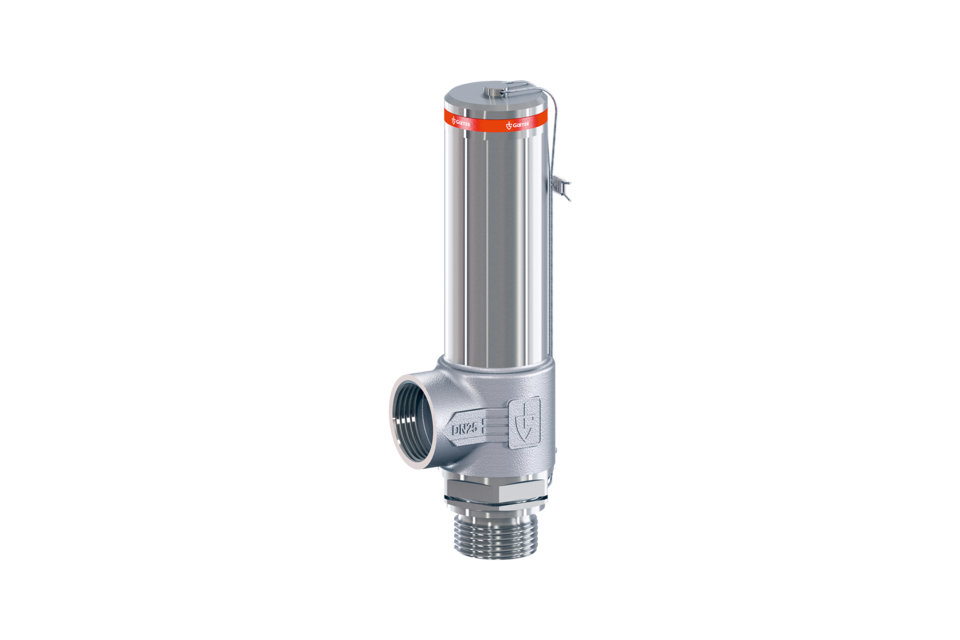

Acciaio inox, angolare, filettata
DN: ¼"–1½" Pressione: 0,2–70 bar Temperatura: −200 / +200 °C Materiali: inox 1.4404 / 1.4408, tenuta PTFEIl riferimento criogenico inox: per container e tubazioni di stoccaggio e trasporto di gas liquefatti (LIN, LOX, LAr, CO2, LNG). Pulizia oil-free DIN EN 12300, idonea ossigeno; versione FDA per contatto con alimenti.
Richiedi la 2400

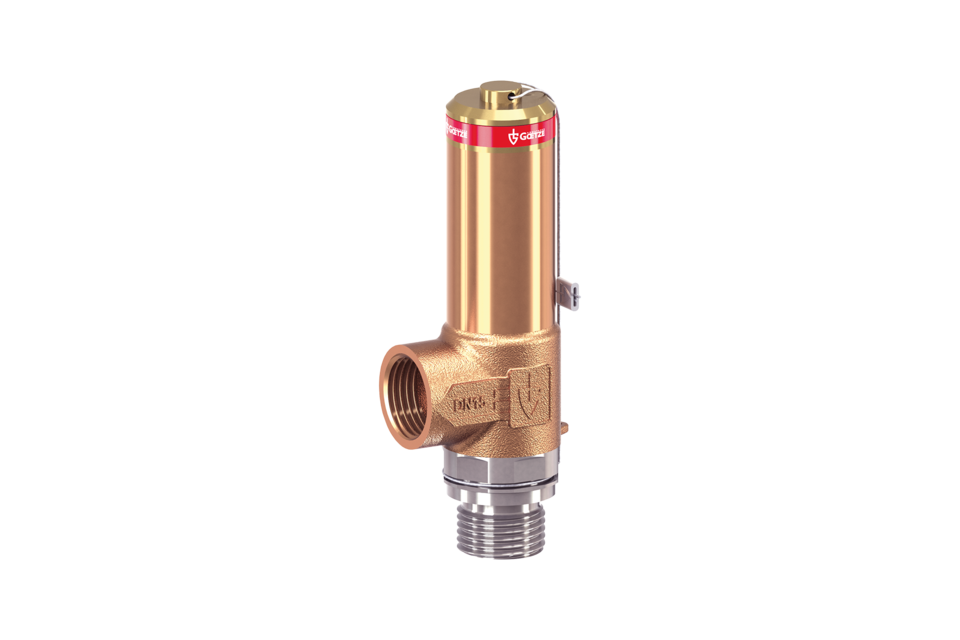

Gunmetal, angolare, filettata
DN: ¼"–1" Pressione: 0,2–70 bar Temperatura: −200 / +200 °C Prestazioni: identiche alla 2400 inoxVersione in gunmetal con funzione e prestazioni esattamente corrispondenti alla serie inox 2400. Progettata per servizio ossigeno, conforme a DIN EN, ASTM, EIGA e CGA e alle specifiche dei produttori di gas.
Richiedi la 2480
Valvola + accessori di linea

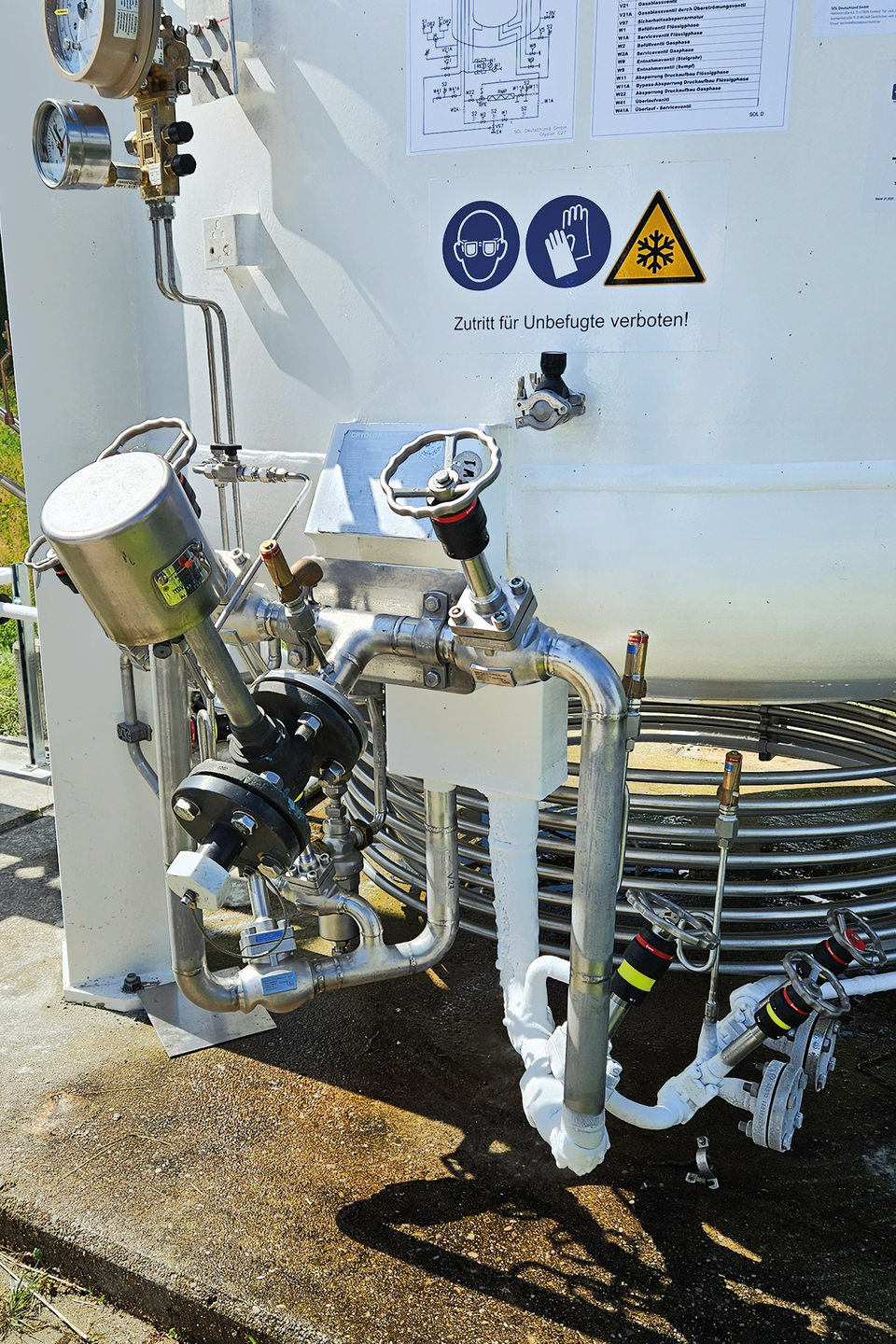

Tipo: pacchetto criogenico Funzioni: protezione, sfioro, intercetto Servizio: LIN, LOX, LAr, CO2, LNG Vantaggio: fornitore unicoOltre alla valvola di sicurezza, per i serbatoi criogenici sono spesso necessari valvola di sfioro tarata sotto la pressione di intervento della PSV e organi di intercettazione: possiamo fornire il pacchetto completo.
Richiedi il pacchetto
Nel criogenico il comportamento del materiale alla temperatura reale è decisivo. Inviaci fluido, temperatura di esercizio, pressione di taratura, portata e connessione: verifichiamo compatibilità e dimensionamento e proponiamo il modello corretto con preventivo.
Se il servizio è davvero criogenico, la famiglia inox austenitica è il punto di partenza corretto. La serie 2400 lo riflette nella scelta dei materiali, certificata da datasheet.
| Componente | Materiale serie 2400 | Funzione |
|---|---|---|
| Corpo ingresso | Inox 1.4404 (316 L) | Tenacità alle basse temperature |
| Corpo uscita | Inox 1.4408 (CF8M) | Resistenza e fusione di precisione |
| Parti interne | Inox 1.4404 (316 L) | Stabilità dimensionale a freddo |
| Molla | Inox 1.4310 (302) | Elasticità mantenuta a bassa T |
| Tenuta | PTFE | Tenuta affidabile in campo criogenico |
Confronto generale dei materiali nella guida valvola di sicurezza inox o bronzo.
La serie 2400 è progettata per un quadro normativo ampio, che include la conformità per il trasporto di gas liquefatti — aspetto specifico del criogenico spesso trascurato.
Per taratura e verifiche periodiche vedi la guida taratura: normativa e periodicità.
Approfondisci gli altri gas, il materiale o il dimensionamento nel cluster MCA.
La serie criogenica Goetze 2400/2480 lavora secondo datasheet nel campo −200 / +200 °C, con pressione 0,2–70 bar. Questo copre i fluidi criogenici industriali più comuni: azoto liquido (≈ −196 °C), argon liquido (≈ −186 °C), ossigeno liquido (≈ −183 °C), CO2 e LNG. L'elio liquido (≈ −269 °C) è fuori da questo campo e richiede soluzioni speciali dedicate.
La serie 2400 è in acciaio inox (1.4404/1.4408), la serie 2480 in gunmetal. Funzioni e prestazioni sono identiche: lo stesso comportamento e affidabilità della serie inox. La 2480 è progettata anch'essa per servizio ossigeno e conforme a DIN EN, ASTM, EIGA e CGA.
Sì. Ogni valvola della serie 2400 subisce una pulizia speciale che la rende priva di olio e grasso secondo DIN EN 12300, ed è etichettata di conseguenza per l'uso su impianti ossigeno. Anche la serie 2480 in gunmetal è progettata per servizio ossigeno.
La serie 2400 usa acciai inox alto-legati 1.4404 (316L) e 1.4408 (CF8M) per la tenacità alle basse temperature, molla in 1.4310 e tenuta in PTFE. Gli acciai inox austenitici e il PTFE mantengono prestazione e affidabilità nel campo criogenico, mentre molti materiali standard diventano fragili. Approfondisci nella guida inox o bronzo.
Sì. La serie 2400 è conforme tra l'altro a PED 2014/68/UE, EN ISO 4126-1, EN 13648-1, TPED 2010/35/UE e ADR/RID per il trasporto, FDA per contatto con alimenti e dispone di certificazioni di classifica navale Bureau Veritas e American Bureau of Shipping.
MCA Strumentazione Industriale fornisce valvole di sicurezza criogeniche Goetze serie 2400 e 2480 in tutta Italia, con verifica della compatibilità materiali alla temperatura reale di esercizio, dimensionamento secondo EN ISO 4126-1 e supporto alla conformità per il trasporto di gas liquefatti (TPED, ADR/RID). Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio nazionale.
