Azoto, argon, CO2, idrogeno, ossigeno, acetilene: ogni gas richiede materiali e tenute diversi. Serie Goetze 451/420/455 inox, 492 alta pressione fino a 1500 bar, 492GOX ossigeno. Selezione tecnica e preventivo.
Valvole di sicurezza · gas tecnici
Una valvola di sicurezza per gas tecnici non si sceglie come una valvola generica. Su azoto, argon, CO2, idrogeno, ossigeno e acetilene contano soprattutto compatibilità dei materiali, scelta delle tenute, sicurezza dello scarico e contesto normativo: un materiale adatto all'azoto può non esserlo per CO2, acetilene o idrogeno.
MCA fornisce la gamma Goetze dedicata ai gas: serie 451, 420, 455 in acciaio inox per la maggior parte dei gas tecnici, serie 492 per alta e altissima pressione (fino a 1500 bar nella versione DN6, idrogeno), e 492GOX sviluppata specificamente per l'ossigeno con assemblaggio oil-free in clean room.
Indicaci gas specifico, pressione di taratura, temperatura, portata e tipo di connessione: verifichiamo compatibilità materiali, tenuta e dimensionamento, e proponiamo il modello corretto con preventivo.
Quello che quasi nessun fornitore italiano spiega: perché questi gas non vanno letti tutti allo stesso modo. La domanda corretta non è "che pressione ha il gas?", ma "come si comporta questo gas con materiali, tenute, scarico e ambiente?".
| Gas tecnico | Materiale corpo | Tenute coerenti | Punto critico da non sbagliare |
|---|---|---|---|
| Azoto (N₂) | Bronzo o inox | EPDM o NBR | Rischio asfissia nello scarico in ambiente chiuso |
| Argon | Bronzo o inox | EPDM o NBR | Rischio asfissia, soprattutto in aree poco ventilate |
| CO₂ | Preferibile inox | FKM per condizioni severe | Con umidità forma acido carbonico |
| Acetilene | Solo acciaio inox | PTFE o FKM | Mai rame, bronzo o ottone ad alto rame |
| Idrogeno | Inox AISI 316L | FKM o FFKM | Verificare sempre embrittlement e compatibilità costruttore |
| Ossigeno | Monel / ottone oil-free (492GOX) | Compatibili ossigeno, anti oxygen burnout | Assenza totale di olio e grasso, parti in pressione in Monel |
Le serie Goetze dedicate ai gas fornite da MCA. I campi indicati sono quelli coperti dalla serie: compatibilità materiali, tenuta e dimensionamento del singolo caso vanno sempre confermati in base al gas e alle condizioni reali.

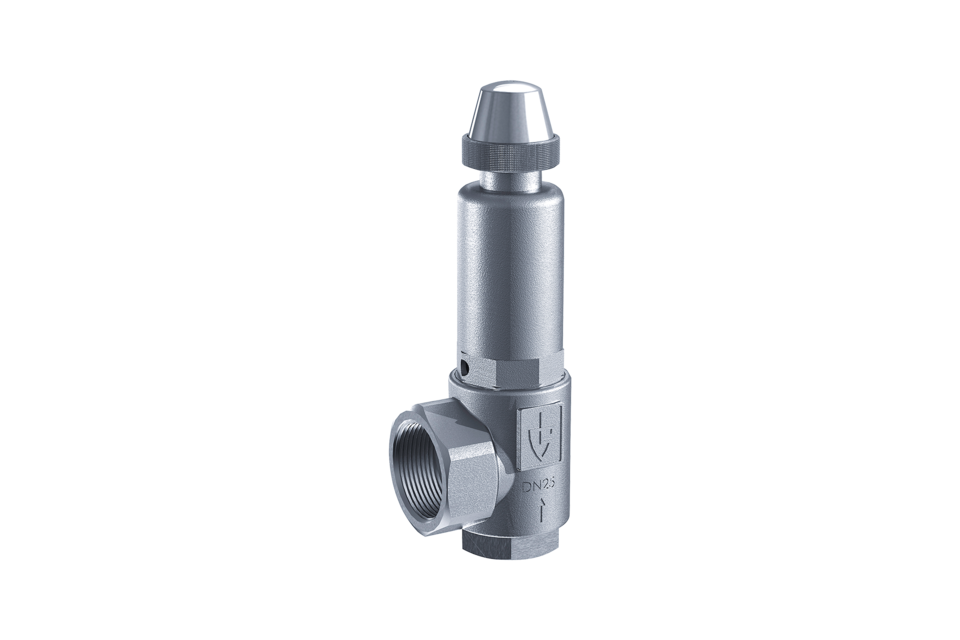

Filettata, gas tecnici generici
DN: DN15–DN50 (½"–2") Pressione: 0,5–70 bar Temperatura: −60 / +400 °C Gas: azoto, argon, CO2, acetileneLa base inox versatile per la maggior parte dei gas tecnici a pressione standard, inclusi gas non neutri. Configurabile con soffietto e cappuccio a tenuta di gas.
Vedi la 451

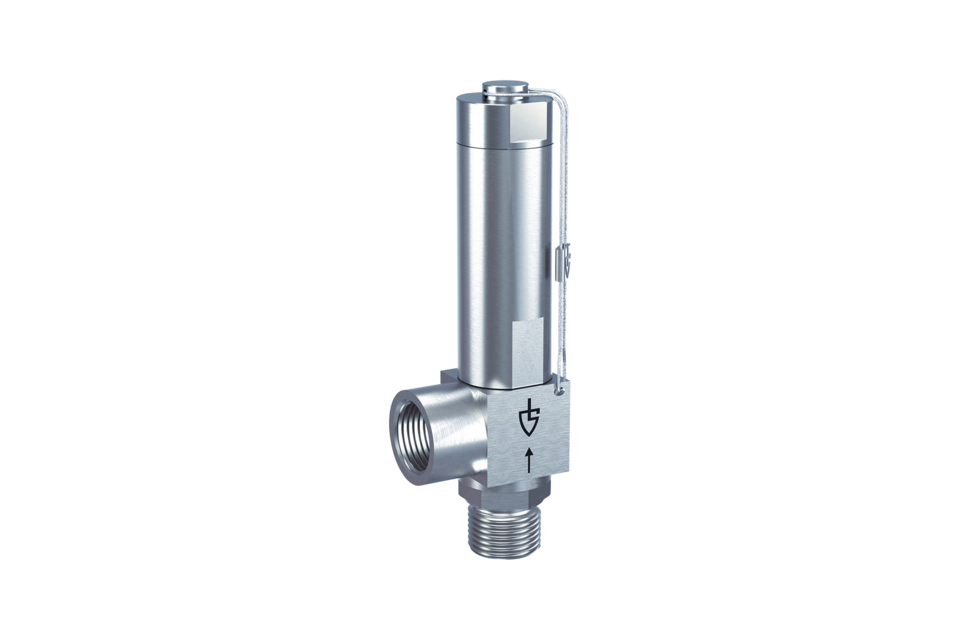

Piccole linee gas, anello di taglio
DN: ¼"–1" Pressione: 0,5–50 bar Temperatura: −40 / +260 °C Gas: neutri e non neutriPer piccole linee gas e bassi volumi, incluso supporto alla produzione idrogeno (es. elettrolisi) dove servono protezioni a basse pressioni e bassi volumi. Attacchi ad anello di taglio.
Vedi la 420

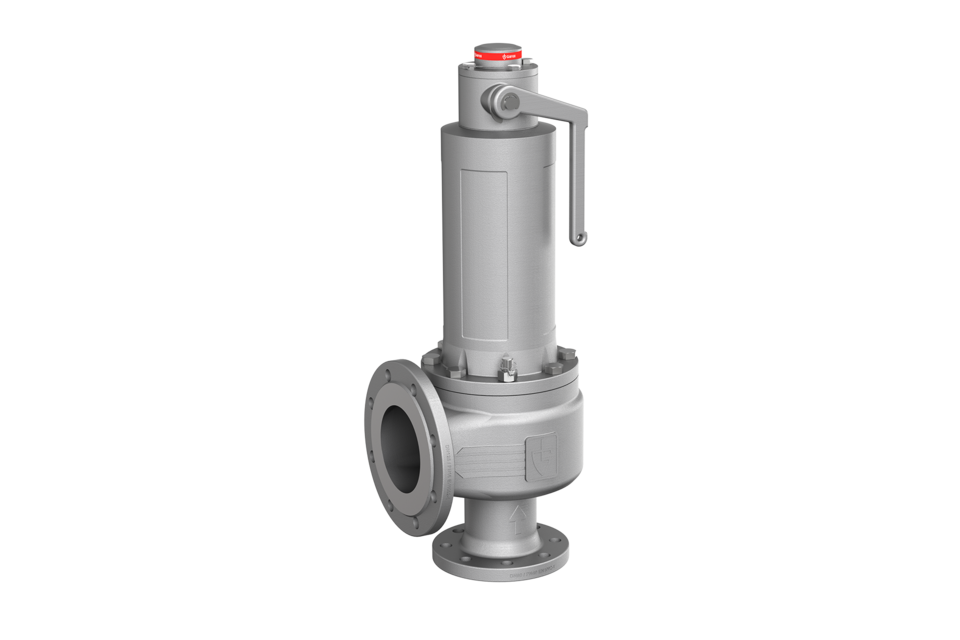

Flangiata, alta capacità
DN: DN15–DN100 Pressione: 0,2–40 bar Temperatura: −60 / +400 °C Flange: DIN EN 1092-1 PN40/PN16Per impianti gas con connessione flangiata e alta capacità di scarico richiesta, anche a supporto della produzione idrogeno per elettrolisi.
Vedi la 455

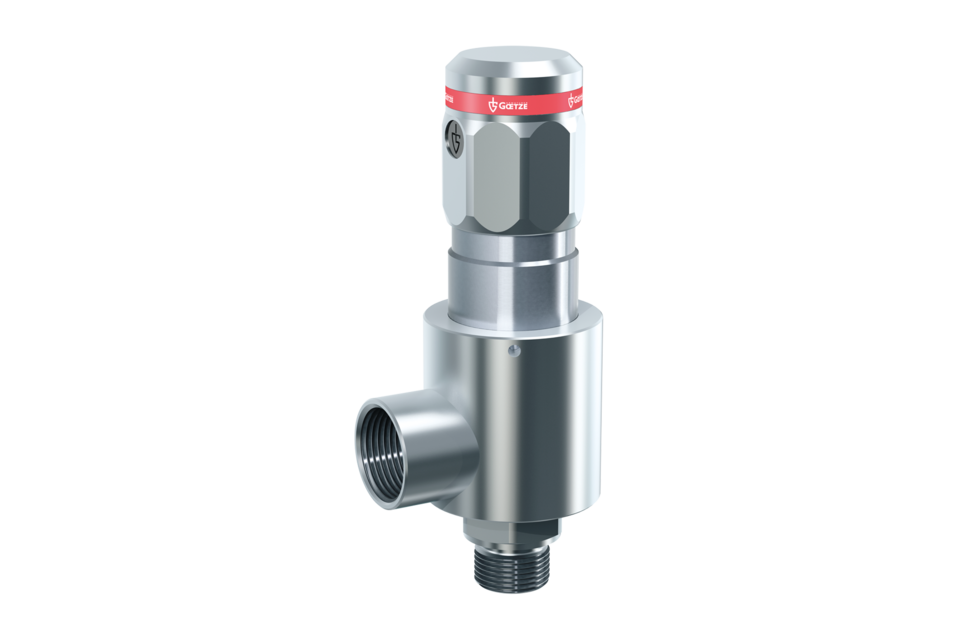

Idrogeno e altissime pressioni
Pressione: 50–1500 bar (DN6) Temperatura: −60 / +200 °C Gas: idrogeno, alta pressione Uscita: rotante gas-tight regolabileProtezione di processi idrogeno ad alta pressione: stoccaggio, stazioni di rifornimento, fuel cell. Nella versione DN6 protegge pressioni fino a 1500 bar, con dimensioni e peso dimezzati rispetto a valvole comparabili. Inox 1.4404/1.4408, tenute PAI/PEEK.
Approfondisci: idrogeno →

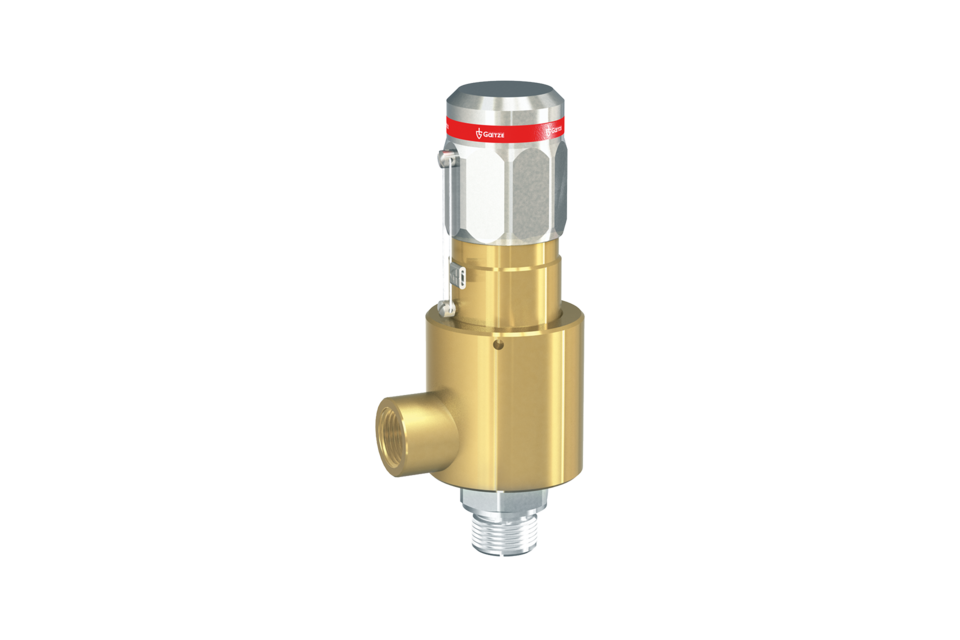

Servizio ossigeno dedicato
Pressione: 50–420 bar Temperatura: −40 / +60 °C Parti in pressione: Monel e ottone Produzione: clean room oil-freeSviluppata esclusivamente per ossigeno gassoso (GOX): parti in pressione in Monel e ottone contro l'oxygen burnout, esplicitamente testata per ossigeno con shock di pressione adiabatici 50–420 bar a 60 °C, assemblata in clean room pressurizzata con processo oil- e grease-free.
Approfondisci: ossigeno →

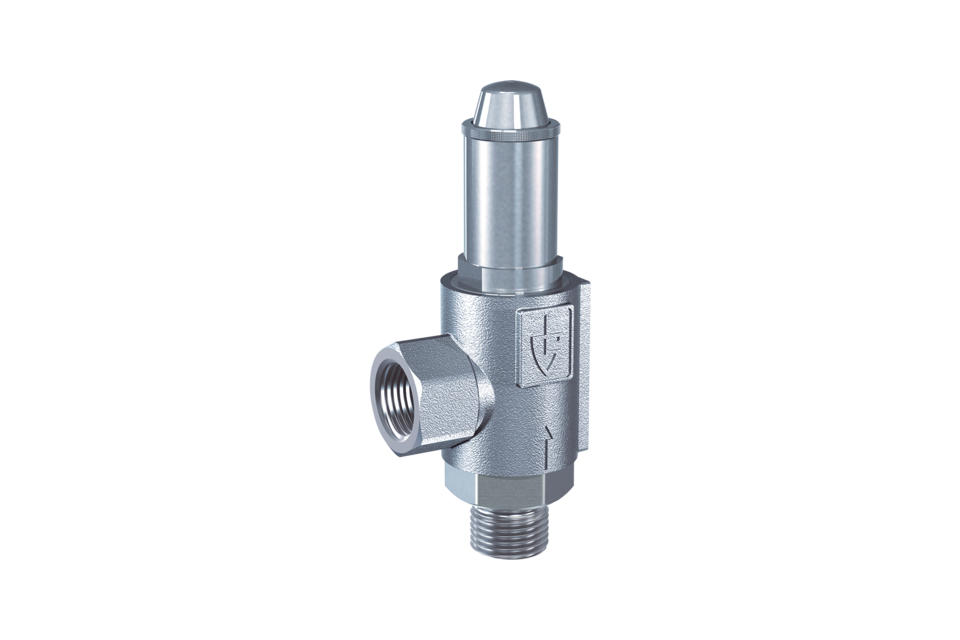

Filettata, piccoli scarichi gas
DN: DN8–DN15 (¼"–½") Pressione: 0,5–70 bar Temperatura: −60 / +225 °C Certificata: RINA, DNV, ABS, LRPer piccole linee gas con scarichi ridotti, con il pacchetto completo di certificazioni navali incluso RINA per applicazioni gas a bordo e offshore.
Vedi la 461
Ogni gas tecnico ha vincoli materiali specifici. Inviaci gas, pressione di taratura, temperatura, portata e connessione: verifichiamo corpo, tenuta e dimensionamento e proponiamo il modello corretto con preventivo.
Sui gas tecnici la valvola non è solo un componente di pressione: è parte di una logica di sicurezza del rilascio. Cosa succede al gas quando viene scaricato è una variabile da progettare, non da ignorare.
Anche sui gas tecnici il quadro resta quello delle attrezzature a pressione (PED 2014/68/UE) e dell'esercizio in Italia (DM 329/2004). Ma la conformità normativa non sostituisce la compatibilità materiali: servono entrambe.
Approfondisci il gas specifico, il materiale o il dimensionamento nel cluster MCA.
Per azoto e argon, gas inerti e non corrosivi, sono compatibili sia bronzo sia acciaio inox. La scelta dipende da temperatura, contesto impiantistico e politica materiali del cliente. Il punto critico non è il materiale ma la gestione dello scarico: in ambiente chiuso azoto e argon possono spostare l'ossigeno e generare rischio asfissia.
La CO₂ in presenza di umidità può formare acido carbonico. Per questo, soprattutto su impianti severi o ad alta pressione, l'acciaio inox è la scelta più coerente, spesso con guarnizione FKM quando le condizioni di servizio sono impegnative.
Per idrogeno si usa acciaio inox austenitico (nichel > 10%, tipo AISI 316L) e tenute FKM o FFKM, verificando sempre la specifica del costruttore sul rischio di hydrogen embrittlement. La serie Goetze 492 protegge alte e altissime pressioni, fino a 1500 bar nella versione DN6, per stoccaggio, rifornimento e fuel cell.
No. Su acetilene non vanno mai usati rame, ottone con tenore di rame superiore al 65% o bronzo, perché l'acetilene può formare acetiluri di rame esplosivi. È obbligatorio l'acciaio inox con tenute compatibili: vedi la pagina dedicata all'acetilene.
Sì. La serie Goetze 492GOX è sviluppata specificamente per ossigeno gassoso: testata per ossigeno con shock di pressione adiabatici nel campo 50–420 bar a 60 °C, assemblata in clean room con processo oil- e grease-free dedicato. L'ossigeno richiede componenti privi di olio e grasso e materiali compatibili per evitare rischi di innesco.
MCA Strumentazione Industriale fornisce valvole di sicurezza per gas tecnici Goetze in tutta Italia — azoto, argon, CO2, idrogeno, ossigeno, acetilene — con verifica della compatibilità materiali e tenute per il gas specifico, dimensionamento secondo EN ISO 4126-1 e supporto normativo PED e DM 329/2004. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio nazionale.
