Valvola rompivuoto
Cos'è, a cosa serve, modelli MCA 1940 e 1945, applicazioni industriali e sanitarie
MCA Strumentazione Industriale
Cos'è, a cosa serve, modelli MCA 1940 e 1945, applicazioni industriali e sanitarie
Guida tecnica MCA
Una valvola rompivuoto è una valvola di sicurezza che si apre quando un serbatoio, una tubazione o uno scambiatore di calore va in depressione, ammettendo aria o gas inerte per riportare la pressione interna verso quella atmosferica. È nota anche come valvola antivuoto ed è un componente fondamentale di tutti gli impianti dove un vuoto accidentale può causare implosione del recipiente, stalling del processo o riflussi di prodotto.
Il rompivuoto industriale è una famiglia tecnicamente distinta dal rompisifone idraulico: quest'ultimo protegge le reti di acqua potabile dal backflow contaminante e appartiene al mondo idraulico-sanitario. Qui parliamo di valvola rompivuoto per processo industriale, vapore, blanketing con gas inerte e applicazioni food, beverage e farmaceutiche. Se cerchi il dispositivo idraulico, trovi una pagina dedicata al rompisifone.
In questa pagina trovi una guida pratica alla selezione, la tabella dei modelli MCA 1940 e 1945, le applicazioni per settore, le regole di installazione, la distinzione tra modello fisso e regolabile e i link alle brochure tecniche PDF.
Per capire perché una valvola rompivuoto è necessaria bisogna partire da una constatazione semplice: i serbatoi e le linee di processo non sono progettati per resistere al vuoto. Sono dimensionati per contenere un fluido a pressione interna pari o superiore a quella atmosferica. Quando la pressione interna scende sotto quella esterna, la differenza di pressione spinge le pareti verso l'interno e il recipiente può deformarsi o collassare.
Le cause che generano vuoto in un impianto industriale sono quattro principali e ricorrenti. La prima è lo svuotamento rapido: una pompa che aspira da un serbatoio chiuso più velocemente di quanto l'aria riesca a entrare attraverso lo sfiato genera depressione interna in pochi secondi. La seconda è il raffreddamento: un serbatoio riempito a caldo che si raffredda durante la notte vede contrarre il volume di gas sopra il liquido, e se non c'è ingresso d'aria si crea vuoto. La terza è la condensazione del vapore: alla fermata di uno scambiatore o di un'autoclave il vapore residuo condensa e il volume occupato cala drasticamente, generando depressione. La quarta è il consumo di gas inerte: nei serbatoi con blanketing di azoto, il consumo del gas può portare la pressione sotto la soglia operativa.
In tutti questi scenari, una valvola rompivuoto installata correttamente si apre quando la depressione raggiunge la soglia di taratura e fa entrare aria atmosferica (o gas inerte, in versioni dedicate) finché la pressione interna torna a un valore sicuro. È un dispositivo passivo, meccanico, che non richiede alimentazione né segnali di controllo: la sua apertura è governata dalla differenza di pressione che agisce sull'otturatore. Per questo motivo è considerato un componente di sicurezza primario, allo stesso livello di una valvola di sicurezza per sovrapressione.
La tabella sotto sintetizza gli scenari più frequenti in cui MCA viene contattata, con il modello indicato per ciascuno. È un punto di partenza: la selezione definitiva dipende sempre da fluido, portata di vuoto richiesta, materiale e connessione.
| Scenario | Soluzione indicata | Perché |
|---|---|---|
| Serbatoio industriale standard che non deve andare in depressione | 1940 inox | Apre a -6 mbar, quindi interviene quasi subito al primo accenno di vuoto. |
| Serbatoio con blanketing di azoto | 1945 regolabile | Permette di mantenere una depressione controllata prima dell'intervento. |
| Scambiatore di calore o impianto a vapore | 1940 inox | Protezione semplice e immediata contro il vuoto da condensazione del vapore. |
| Autoclave, food, beverage, farmaceutico | Versione igienica sanitaria | Richiede materiali, finiture e connessioni adatte a CIP/SIP e processi sanitari. |
| Applicazioni standard non corrosive con budget contenuto | Versione in ottone su richiesta | Alternativa economica per fluidi e ambienti meno aggressivi. |
Il rompivuoto evita deformazioni permanenti o collasso del serbatoio quando la pressione interna scende troppo.
Riduce problemi come stalling, riflusso, aspirazione d'aria involontaria e perdita di accuratezza nel dosaggio.
La differenza tra modello fisso e regolabile è decisiva nelle applicazioni con vuoto accidentale o depressione controllata.

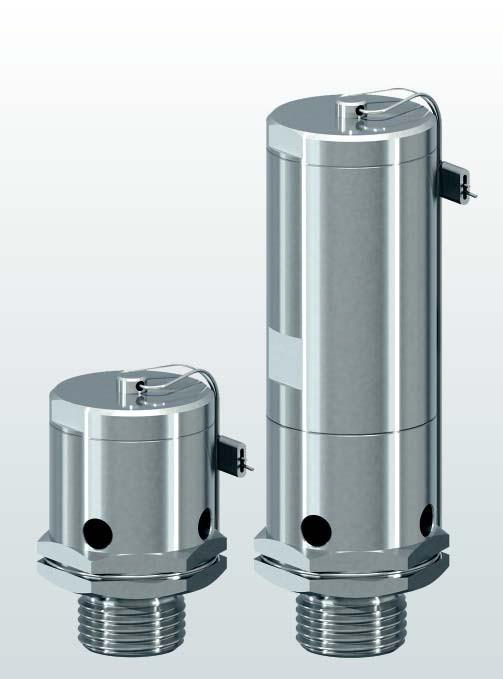

La gamma rompivuoto MCA si articola attorno a due modelli principali in acciaio inox 1.4404 (AISI 316L), entrambi con connessione filettata BSP da 1/2", 3/4" e 1" e idonei a temperature fino a 225 °C. Le versioni in ottone e quelle igieniche sanitarie completano la gamma per applicazioni specifiche.
Il modello 1940 è la valvola rompivuoto a soglia fissa, tarata in fabbrica a -6 mbar. È la scelta standard quando il serbatoio non deve mai andare in depressione e si vuole un intervento immediato al primo accenno di vuoto. Il modello 1945 è la versione regolabile, con vite di taratura esterna che permette di impostare la soglia di apertura in un range continuo da -100 a -800 mbar. È il modello indicato quando la depressione fa parte del processo (per esempio nel blanketing con azoto) e il rompivuoto deve intervenire solo oltre una soglia di sicurezza personalizzata.
| Modello | Materiale | Apertura (depressione) | Portata tipica | Connessione | Quando scegliere |
|---|---|---|---|---|---|
| 1940 | Acciaio inox | -6 mbar fisso (= 0,994 bar assoluti) | 30 Nm³/h a ΔP = 60 mbar; 65 Nm³/h a ΔP = 200 mbar | Filettata BSP | Protezione di base contro il collasso del serbatoio: apre al primo accenno di vuoto. Indicato per serbatoi industriali standard e scambiatori di calore. |
| 1945 | Acciaio inox | Regolabile -100 / -800 mbar (da 0,9 a 0,2 bar assoluti) | 3 Nm³/h a ΔP = 100 mbar; 20 Nm³/h a ΔP = 400 mbar | Filettata BSP | Sistemi con serbatoi in gas inerte (blanketing) dove si vuole mantenere una leggera depressione minima. Utile quando serve una soglia di intervento personalizzata. |
| Ottone da richiedere |
Ottone | -6 mbar o regolabile | Da verificare col produttore | Filettata BSP | Applicazioni standard meno aggressive. Soluzione economica per impianti non corrosivi. |
| Igienico da richiedere |
Inox FDA / EHEDG | Da verificare | Da verificare | Filettata o VARIVENT | Food, beverage, dairy e farmaceutica. Richiedere specifica a MCA in base a processo, pulibilità e connessione sanitaria. |
Per le specifiche complete (materiali delle guarnizioni, dimensioni di installazione, grafici di portata) sono disponibili le brochure tecniche dei singoli modelli.
Le cause del vuoto e i rischi associati cambiano molto in funzione del processo. Per questo la scelta del rompivuoto non può basarsi solo sulla filettatura o sul diametro della connessione: settori diversi hanno meccanismi di formazione del vuoto diversi e quindi richiedono modelli, materiali e tarature diverse.
Negli impianti a vapore e nelle reti di scambiatori il problema dominante è la condensazione: quando l'impianto va in fermata o riduce il carico, il vapore residuo condensa e il volume occupato si riduce di un fattore enorme, creando vuoto in pochi secondi. Senza rompivuoto si verificano stalling degli scaricatori di condensa, water hammer inverso e riflusso di condensa nei circuiti, con danni meccanici reali. Nei serbatoi di stoccaggio il rischio principale è invece l'implosione da svuotamento rapido o raffreddamento notturno: un serbatoio cilindrico saldato in lamiera sottile può collassare con pochi mbar di depressione. Nelle autoclavi industriali il vuoto si forma al raffreddamento dopo la sterilizzazione e il rischio è doppio: collasso meccanico e contaminazione dell'interno per ingresso di aria non sterile.
Nel food, beverage e farmaceutico il rompivuoto deve essere igienico (EHEDG, FDA) e progettato per CIP e SIP: i serbatoi di processo si raffreddano dopo i cicli di pulizia e sterilizzazione, e l'ingresso di aria atmosferica deve avvenire attraverso un componente che non contamini il prodotto. Nei sistemi con blanketing di azoto, infine, il rompivuoto regolabile lavora come ultima difesa: se il consumo di gas inerte fa scendere la pressione sotto la soglia di sicurezza, la valvola interviene prima che entri aria atmosferica nel serbatoio.
| Settore / Applicazione | Causa del vuoto | Rischio senza rompivuoto | Modello consigliato |
|---|---|---|---|
| Serbatoi di stoccaggio industriali (acqua, olio, liquidi chimici) | Svuotamento rapido, raffreddamento notturno | Deformazione o collasso del serbatoio (implosione), con danni strutturali irreversibili. | 1940 inox per serbatoi aperti. 1945 se si vuole soglia personalizzata. |
| Impianti a vapore e scambiatori di calore | La condensa del vapore crea vuoto alla fermata dell'impianto | Water hammer inverso, riflusso di condensa nei circuiti a vapore, stalling degli scaricatori di condensa. | 1940 inox per protezione base. |
| Autoclavi industriali | Raffreddamento del vapore dopo sterilizzazione | Collasso dell'autoclave, contaminazione interna per riflusso di aria esterna non sterile. | Versione igienica con materiali sterilizzabili. Richiedere specifica. |
| Serbatoi farmaceutici e food (CIP/SIP) | Raffreddamento dopo CIP/SIP, svuotamento rapido | Collasso del serbatoio, contaminazione atmosferica del contenuto sterile. | Rompivuoto igienico EHEDG / FDA, apertura tipica -2,5 / -6 mbar. |
| Impianti di acqua calda sanitaria | Raffreddamento dell'acqua calda in fermo pompa | Sifonaggio inverso, contaminazione della rete idrica potabile (backflow). | Per questa applicazione serve un rompisifone, non un rompivuoto industriale. |
| Sistemi di dosaggio chimica | Fermo pompa, variazioni pressione | Aspirazione involontaria di aria nel sistema di dosaggio, perdita di accuratezza. | 1940 o ottone in base al fluido e alla compatibilità chimica. |
| Serbatoi con gas inerte (blanketing N2) | Consumo di gas, variazioni termiche | Caduta pressione gas inerte sotto il set-point, ingresso aria atmosferica che contamina il prodotto. | 1945 regolabile per impostare la soglia precisa di intervento. |
Una valvola scelta bene ma installata male può non aprire quando serve. Il rompivuoto è un componente meccanico passivo che si basa sulla differenza di pressione e sulla gravità: ogni elemento dell'impianto che disturba uno di questi due principi può rendere la valvola inefficace. Le regole sotto sono il minimo indispensabile per un'installazione corretta.
Il rompivuoto si basa sulla gravità per aprirsi correttamente. Un'installazione inclinata o orizzontale può impedire l'apertura della valvola su richiesta.
Installare la valvola con il punto critico almeno 150 mm sopra la tubazione a valle più alta e sopra il bordo del livello di inondazione del recettore.
Non installare valvole di ritegno, saracinesche, elettrovalvole o regolatori di pressione a valle del rompivuoto.
La valvola rompivuoto non deve lavorare contro una zona pressurizzata. In quel caso serve una soluzione diversa, per esempio una valvola di sicurezza bilanciata.
Il rompivuoto non deve restare in pressione continua per più di 12 ore, altrimenti il meccanismo può aderire alla sede per incrostazioni o legami chimici.
Le prese d'aria sono a contatto con l'atmosfera. In ambienti polverosi o con rischio gelo serve una protezione dedicata o, se necessario, il riscaldamento della valvola.
La domanda più frequente in fase di selezione è se serve il modello fisso o quello regolabile. La risposta dipende da una distinzione concettuale precisa: il vuoto nel tuo impianto è accidentale (qualcosa che non deve mai accadere) o operativo (parte del processo, entro limiti)? Nel primo caso la valvola deve intervenire al primo accenno di depressione; nel secondo deve restare chiusa finché la depressione resta nel range previsto.
Il modello fisso apre a -6 mbar, cioè al primo accenno significativo di vuoto. In termini assoluti corrisponde a circa 0,994 bar assoluti, quindi molto vicino alla pressione atmosferica.
È la protezione standard di sicurezza per serbatoi che non devono mai andare in depressione. È la scelta più comune quando il vuoto è accidentale e non desiderato.
Il modello regolabile interviene solo quando la pressione scende sotto il valore impostato, in un range continuo da -100 a -800 mbar.
È fondamentale per due scenari: blanketing con gas inerte, dove si vuole mantenere una leggera depressione controllata, e processi di vuoto operativo, dove il rompivuoto deve aprire solo oltre la soglia di sicurezza.
La taratura del 1945 avviene tramite vite di regolazione esterna. Il range è continuo: ogni valore intermedio è impostabile senza sostituzione della molla. Questo rende il modello particolarmente interessante in impianti dove il set-point può cambiare in funzione della produzione o della ricetta di processo.
| Domanda | Se la risposta è sì | Scelta più probabile |
|---|---|---|
| Il serbatoio non deve mai andare in depressione? | Serve un'apertura quasi immediata al primo vuoto | 1940 fisso |
| Devi mantenere una depressione minima controllata? | Vuoi evitare interventi troppo anticipati | 1945 regolabile |
| L'impianto usa blanketing con azoto? | La soglia deve seguire il set-point di processo | 1945 regolabile |
| Si tratta di una protezione semplice per scambiatore o serbatoio standard? | Non serve taratura personalizzata | 1940 fisso |
| L'applicazione è food, beverage o pharma? | Servono materiali e connessioni sanitarie | Versione igienica da specificare |
La valvola rompivuoto cambia comportamento e logica di selezione tra impianti a vapore, serbatoi industriali e sistemi con depressione controllata. Le pagine sotto approfondiscono i tre scenari più ricorrenti, con dettagli specifici per il dimensionamento.
Nei sistemi a vapore la valvola rompivuoto protegge gli scambiatori di calore dallo stalling e dal water hammer inverso alla fermata dell'impianto, quando il vapore condensa e genera depressione.
Nei serbatoi industriali il rischio principale è l'implosione causata da svuotamento rapido o raffreddamento. La scelta corretta della valvola rompivuoto evita deformazioni permanenti e danni strutturali.
Il modello regolabile è fondamentale quando serve mantenere una depressione controllata, ad esempio in sistemi con blanketing di azoto o processi con soglia personalizzata.
Tre errori ricorrenti emergono nelle richieste che riceviamo: confusione semantica, dimensionamento approssimativo e materiali sbagliati. Sono tutti evitabili in fase di selezione.
Il rompivuoto industriale protegge da implosione e vuoto di processo. Il rompisifone protegge le reti idriche dal backflow contaminante. Sono due dispositivi diversi, normati diversamente, non intercambiabili.
La valvola deve compensare il vuoto generato dal processo. Non basta conoscere la connessione: serve verificare la portata d'aria necessaria a parità di ΔP, altrimenti il rompivuoto apre ma non basta.
Inox, ottone o versione igienica cambiano compatibilità chimica, durata in esercizio e livello di conformità dell'impianto. La scelta del materiale precede quella della soglia.
Inviaci tipo di serbatoio, causa del vuoto, soglia richiesta, materiale, connessione e condizioni di processo. MCA può aiutarti a capire se orientarti sul 1940, sul 1945 o su una versione sanitaria dedicata.
È una valvola di sicurezza che si apre quando nel sistema si genera una depressione eccessiva, ammettendo aria o gas per proteggere il recipiente e il processo da implosione, deformazioni o riflussi.
La valvola rompivuoto è un dispositivo industriale che protegge serbatoi e impianti dal vuoto interno. Il rompisifone è un dispositivo idraulico che protegge le reti di acqua potabile dal backflow contaminante. Sono due famiglie tecnicamente distinte, con norme e applicazioni diverse.
Va usata quando esiste il rischio di vuoto per svuotamento rapido, raffreddamento, condensazione del vapore o consumo di gas inerte nel blanketing.
Nella maggior parte dei casi si parte da un modello 1940 inox a soglia fissa, perché offre una protezione semplice e immediata contro il vuoto generato dalla condensazione del vapore.
In genere è più indicato il modello 1945 regolabile, perché permette di impostare una soglia precisa sotto la quale la valvola deve intervenire senza disturbare il set-point del gas inerte.
Sì. Per food, beverage, dairy e farmaceutico sono disponibili versioni in inox con specifiche sanitarie dedicate. La documentazione di riferimento è disponibile nella brochure delle valvole rompivuoto igieniche.
No. L'installazione deve essere verticale, perché il funzionamento dipende dalla gravità e da una corretta mobilità dell'otturatore.
MCA opera da Bollate, provincia di Milano, e supporta applicazioni industriali in tutta Italia. Per richieste su valvole rompivuoto inox, regolabili o igieniche puoi inviare direttamente i dati dell'impianto.
