MCA Strumentazione Industriale — Lubrificazione per l'industria del legno
Componenti ATEX per polveri esplosive zone 21/22, ingrassatori automatici per alberi portalame, oliatori inox per umidità da legno fresco
Settori: segherie, industria del legno, pannelli MDF e OSB, pallet
Le segherie e gli stabilimenti dell'industria del legno — prima trasformazione, impianti di essiccazione, produzione pannelli MDF e OSB, linee di levigatura e finitura, produzione pallet — sono contesti spesso sottovalutati nella classificazione ATEX. La polvere di legno fine è infatti un'atmosfera esplosiva riconosciuta, con temperatura di accensione della nube tipicamente 400-500°C ed energia minima di ignizione sufficientemente bassa da generare miscele infiammabili in condizioni normali di funzionamento.
Questo significa che tutti i sistemi di aspirazione, filtrazione, movimentazione pneumatica, nonché le aree periferiche con deposito di polvere, rientrano in zone classificate ATEX 21 o 22. Le macchine rotanti in queste zone — cuscinetti di alberi portalame su seghe nastro e multilame, motori di ventilatori di aspirazione, pressori di impianti MDF — richiedono componenti di lubrificazione certificati 2014/34/UE.
A questo si aggiunge l'umidità del legno fresco (40-60% nelle lavorazioni primarie) che si libera come vapore e contamina i carter, e le alte velocità degli alberi portalame (3.000-12.000 rpm). MCA fornisce la configurazione adeguata: oliatori ATEX in inox 316L, ingrassatori automatici ATEX con grasso alta velocità, breather per carter esposti a umidità e polveri.
Gli stabilimenti di lavorazione del legno combinano criticità ATEX, meccaniche e ambientali che richiedono una configurazione di lubrificazione specifica, spesso sottovalutata in impianti di piccola e media dimensione.
La configurazione si definisce percorrendo tre decisioni strutturate, dal contesto ATEX alla scelta del componente specifico.
Dal DVRE prendi la classificazione delle zone polveri (21 dentro sistemi aspirazione/filtrazione, 22 in aree periferiche con deposito polveri). Verifica se esistono anche zone gas (produzione pannelli con resine, biomasse, biogas). Annota le temperature operative massime.
Supporti con bagno d'olio e carter chiuso (riduttori, trasmissioni) → oliatore a livello costante. Cuscinetti di alberi portalame ad alta velocità → ingrassatore automatico monopunto con grasso NLGI 2 litio/litio complesso. Applicazione corretta a velocità diverse è critica.
Acciaio inox 316L per resistenza a umidità legno e polveri. Versione ATEX obbligatoria in zone 21/22 (categorie 2D/3D). Breather con essiccante sui carter esposti a vapori. Programmazione temporale degli ingrassatori in base all'intensità d'uso (1-6 mesi tipici).
La configurazione segheria combina tipicamente tre famiglie di soluzioni: oliatori ATEX inox per riduttori e carter grandi, ingrassatori automatici ATEX per cuscinetti di alberi portalame, accessori di protezione contro umidità e polveri. Ogni soluzione è collegata alla pagina prodotto dedicata.
Oliatori a livello costante certificati 2014/34/UE in categorie 2D (Zona 21) e 3D (Zona 22) per installazione nelle aree con atmosfera esplosiva da polveri di legno. Corpo in inox 316L per resistenza a umidità e CIP occasionale, guarnizioni antistatiche, marcatura ATEX completa sul prodotto. Dichiarazione di conformità a corredo.
Vedi oliatori ATEX →Ingrassatori monopunto per cuscinetti di alberi portalame di seghe nastro, multilame, piallatrici, toupies e scorniciatrici. Grasso EP NLGI 2 base litio o litio complesso, adatto alle alte velocità tipiche (3.000-12.000 rpm). Marchi perma, Simalube, MEMOLUB con versioni ATEX 2D/3D per installazione in zone polveri.
Vedi ingrassatori monopunto →Oliatori in acciaio inox AISI 316L per resistenza all'umidità del legno fresco nelle segherie di prima trasformazione, vapori di resine negli impianti pannelli, condensa stagionale. Combinazione tipica con certificazione ATEX per le zone polveri. Certificato materiale 3.1 EN 10204 su richiesta.
Vedi oliatori inox 316L →Desiccant breather con essiccante (gel di silice) e filtro fine sui tappi di sfiato di riduttori, carter motori e serbatoi lubrificazione. Essenziali in segheria per la doppia protezione contro umidità del legno fresco e polveri fini che altrimenti entrerebbero nel lubrificante. Versioni in inox compatibili con la configurazione del bundle ATEX.
Vedi controllo livello olio →Per presse continue di impianti MDF e OSB, trefolatrici, movimentazioni pesanti: sistemi di lubrificazione centralizzata a olio o grasso con pompe ATEX, distributori progressivi, filtri e quadri elettrici certificati. Dimensionamento su specifica di progetto. Installazioni tipicamente coordinate con l'OEM costruttore dell'impianto.
Vedi lubrificazione centralizzata →Per linee di produzione h24 (prima lavorazione continua, impianti pannelli) sensori optoelettronici di livello basso integrati con PLC di macchina per anticipare la necessità di rabbocco e mantenere la continuità produttiva. Versione ATEX Ex ia per zone polveri 21. Integrazione con SCADA di stabilimento.
Vedi oliatori con sensore →I lubrificanti per macchinari da legno rispondono a specifiche dedicate alle condizioni operative del settore. I riferimenti normativi tipici sono:
Oli idraulici per macchinari di prima lavorazione — ISO VG 46-68 secondo DIN 51524 HLP/HVLP, anti-usura e demulsibili per compatibilità con l'umidità del legno. Negli impianti idraulici di segatrici, pialle e pressori.
Oli per riduttori — ISO VG 220-320 secondo DIN 51517 parte 3 (CLP) o ISO 6743-6 categoria L-CKD, per motoriduttori di avanzamento, catene, convogliatori, trasportatori di segatura e biomassa.
Grassi EP per cuscinetti alberi portalame — consistenza NLGI 2 secondo DIN 51818, base litio o litio complesso per alte velocità, additivazione EP moderata. Resistenza al dilavamento secondo DIN 51807 per umidità del legno fresco. Punto di goccia minimo 180°C.
Lubrificanti biodegradabili — crescente richiesta nelle segherie con certificazione ambientale e per impianti forestali mobili: base esteri sintetici saturi o vegetali modificati, biodegradabilità OECD 301B superiore al 60% in 28 giorni, possibile etichetta europea Ecolabel.
Lubrificanti per lame di taglio — oli minerali leggeri o emulsioni applicati con lubrificazione minimale MQL per ridurre attriti lama-legno e migliorare finitura. Non sono lubrificanti di cuscinetti ma di utensile da taglio; la distinzione è importante nel piano di lubrificazione di stabilimento.
MCA fornisce oliatori e ingrassatori compatibili con tutti i tipi di lubrificante. La selezione specifica va concordata con il fornitore olio di stabilimento e con l'OEM del macchinario.
Ogni macchinario da legno ha criticità specifiche di lubrificazione. Di seguito le configurazioni più frequenti nelle segherie e negli impianti di trasformazione italiani.

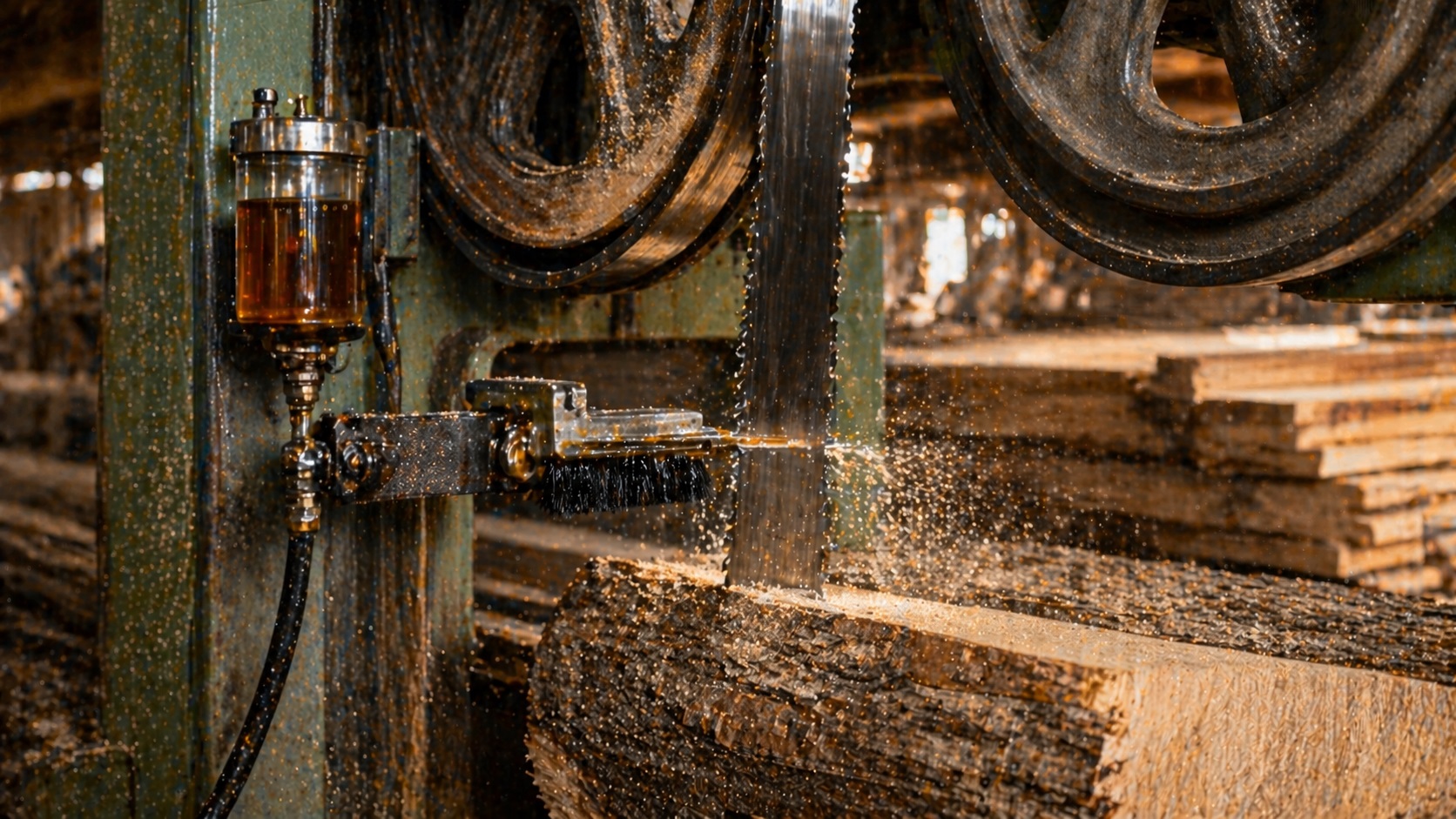

Seghe nastro a testa o a carro per tronchi freschi, velocità lama 30-50 m/s. Cuscinetti volani e guide lama con ingrassatori automatici ATEX, grasso NLGI 2 alta velocità. Oliatore inox sui motoriduttori di avanzamento con breather contro umidità.
Multilame con alberi portalame fino a 6.000 rpm per squadratura tavolame. Ingrassatori automatici monopunto ATEX sui cuscinetti portalame. Oliatori su motoriduttori di avanzamento. Lubrificazione centralizzata sulle macchine più grandi.
Piallatrici a 4 o 5 mandrini, toupies, scorniciatrici con mandrini ad alta velocità (fino a 12.000 rpm). Cuscinetti compatti con ingrassatori monopunto ATEX 125 ml, programmazione 1-3 mesi. Pulizia facilitata dal ridotto intervento manuale.
Presse a caldo continue, trefolatrici, linee di formazione, sistemi resine. Temperature 180-220°C, zone ATEX polveri dappertutto, vapori resine aggressivi. Configurazione bundle: ATEX + inox 316L + FKM/FFKM + centralizzata su presse. Progettuale.
Ventilatori aspiratori, cicloni, filtri a maniche, silos di stoccaggio. Zone ATEX 21 all'interno dei sistemi. Motori e cuscinetti ventilatori con ingrassatori automatici ATEX 2D, oliatori ATEX su riduttori di movimento coclee.
Linee produzione pallet, cesoie, piallatrici di finitura, chiodatrici pneumatiche. Ambiente polveroso con accumulo, ma zone ATEX più limitate rispetto a MDF/OSB. Oliatori inox + ingrassatori su cuscinetti di nastri trasportatori e rulli di guida.
Per le categorie di macchinari presenti in segheria, consulta le pagine applicative dedicate: lubrificazione cuscinetti (cuscinetti ad alta velocità di portalame), lubrificazione riduttori (motoriduttori di avanzamento e trasporto), lubrificazione catene (catene di avanzamento e convogliatori).
Per l'approfondimento sulla direttiva ATEX 2014/34/UE applicata alle zone polveri 21/22 tipiche delle segherie — categorie di apparecchi, documentazione di conformità, classificazione del DVRE — vedi la pagina lubrificazione in zone ATEX.
Inviaci una descrizione del tuo stabilimento: tipo di lavorazione (prima trasformazione, MDF/OSB, pallet, finitura), macchinari principali (seghe nastro, multilame, piallatrici, pressori), zone ATEX classificate dal DVRE, criticità rilevate (surriscaldamenti cuscinetti, fermate per dimenticanze ingrassaggio, pulizie difficili). Ti rispondiamo con la configurazione di oliatori e ingrassatori ATEX idonea, con budget indicativo per step di upgrade progressivo. Per impianti MDF/OSB coordinandoci con l'OEM costruttore se necessario.
Sì, in quasi tutte le segherie moderne. La polvere di legno fine (segatura, polveri di levigatura) è un'atmosfera esplosiva riconosciuta: ha temperatura di accensione della nube tipicamente a 400-500°C, energia minima di ignizione bassa, e in presenza di aria genera miscele esplosive. Le zone tipiche sono: Zona 21 all'interno dei sistemi di aspirazione e filtrazione (presenza probabile della nube durante il funzionamento normale), Zona 22 nelle aree periferiche di impianti di taglio e levigatura dove possono depositarsi strati di polvere. Le macchine rotanti installate in queste zone — cuscinetti alberi portalame, motori ventilatori di aspirazione, sistemi di trasporto pneumatico — richiedono oliatori e ingrassatori ATEX 2014/34/UE nelle categorie 2D (Zona 21) o 3D (Zona 22).
Gli alberi portalame di seghe nastro, multilame e toupies operano a velocità elevate (tipicamente 3.000-6.000 rpm sui multilame, fino a 12.000 rpm su piccoli gruppi) con carichi vibrazionali significativi. I cuscinetti di supporto richiedono grassi EP ad alta velocità (NLGI 2, base litio o litio complesso, additivazione EP moderata per compatibilità con la velocità) gestiti con ingrassatori automatici monopunto. Per i supporti con carter chiuso e bagno d'olio si usano oliatori a livello costante con olio ISO VG 100-150. La frequenza di lubrificazione manuale tradizionale (una volta al turno con pompa) viene sostituita da ingrassatori programmati a 1-3 mesi, con benefici evidenti su affidabilità e sicurezza operatori.
La polvere di legno è un contaminante particolarmente insidioso per i cuscinetti: fine, igroscopica (attrae umidità), si compatta nei supporti formando masse dure che aumentano gli attriti, penetra attraverso guarnizioni deteriorate. In presenza di oli di taglio o resine del legno può formare depositi gommosi che bloccano il movimento. La protezione si costruisce su tre livelli: desiccant breather efficienti sui serbatoi oliatori e riduttori, sovrapressione d'aria sulle cappe di protezione cuscinetti critici, ingrassaggio frequente con grasso che "espelle" la contaminazione dalla tenuta.
Sì, in modo significativo. Il legno appena tagliato ha un'umidità del 40-60% (piante fresche), che si libera come vapore acqueo durante la prima fase di lavorazione. Questo vapore si deposita come condensa sulle superfici fredde della macchina — incluso il carter cuscinetti — e contamina l'olio o il grasso. Nelle segherie di segagione primaria (prima lavorazione di tronchi appena abbattuti) il problema è acuto. La soluzione è oliatori in acciaio inox 316L, desiccant breather sui carter per assorbire l'umidità atmosferica, grassi con resistenza all'acqua classificati almeno come "resistenti al dilavamento" secondo DIN 51807.
Piallatrici, toupies e scorniciatrici hanno cuscinetti compatti su mandrini ad alta velocità con accesso per ingrassaggio non sempre agevole. La soluzione efficace è installare ingrassatori automatici monopunto (tipicamente 125 ml) direttamente sull'attacco di ingrassaggio del supporto, programmati a cicli di 1-6 mesi a seconda dell'intensità d'uso. Questo elimina la necessità per l'operatore di fermare la macchina e ingrassare manualmente (spesso dimenticato o fatto male), riduce il rischio di sovra-ingrassaggio (che spinge grasso nelle guarnizioni e le danneggia), e mantiene una lubrificazione continua ottimale. Marchi perma, Simalube, MEMOLUB con versioni ATEX per zone polveri.
Gli impianti di produzione di pannelli MDF (Medium Density Fiberboard) e OSB (Oriented Strand Board) combinano più criticità contemporaneamente: zone ATEX polveri 21/22 dappertutto, presse a caldo con temperature di esercizio 180-220°C, presenza di resine (ureiche, fenoliche, MDI) con vapori aggressivi, movimentazione h24 di grandi volumi di fibra. La configurazione tipica è oliatori ATEX inox 316L con guarnizioni FKM/FFKM per le alte temperature delle zone presse, ingrassatori automatici ATEX sui cuscinetti delle pressori continue e delle trefolatrici, breather dedicati per ogni riduttore. Sono installazioni progettuali, non forniture standard.
Gli oli per macchine da legno sono tipicamente oli idraulici ISO VG 46-68 (per impianti idraulici di segatrici, pialle, pressori) e oli per riduttori ISO VG 220-320 (per motoriduttori di avanzamento, catene, convogliatori). Sulle macchine di finitura e impianti alimentari complementari (imballaggi, pallet) possono servire oli H1 food grade se il prodotto finale è a contatto con alimenti. Una specifica crescente è la biodegradabilità (ecoetichetta, OECD 301B) per rispondere a direttive ambientali di impianti a basso impatto. MCA fornisce oliatori compatibili con tutti i tipi di lubrificante, non l'olio stesso.
MCA fornisce soluzioni di lubrificazione per segherie e stabilimenti dell'industria del legno in tutta Italia. Sede operativa a Bollate (Milano); forniture consolidate verso segherie alpine e appenniniche, impianti di trasformazione pannelli, falegnamerie industriali e linee di produzione pallet e imballaggi sul territorio nazionale.
