Guida tecnica MCA · cluster livello visivo · aggiornato 2026
Guida tecnica al confronto tra le tre tecnologie di indicatori di livello visivi. Metodo MCA in 5 domande, criteri di scelta, limiti reali e quando ciascuna è la soluzione corretta.
Pagina guida · cluster livello visivo
Indicatore di livello a trasparenza, a riflessione o magnetico: nessuna delle tre tecnologie è universalmente migliore. Ognuna è la scelta corretta in un perimetro applicativo specifico, ed è sbagliata fuori da quel perimetro.
Questa guida non è un'elencazione di prodotti. È un metodo di selezione tecnica che parte dal tuo processo (fluido, pressione, temperatura, segnali, sicurezza) e arriva a una raccomandazione argomentata. Cinque domande in sequenza che, in ordine, restringono la scelta corretta.
Alla fine della guida trovi il confronto tecnico completo sui parametri che contano davvero in capitolato, una matrice decisionale rapida e i casi limite dove la scelta non è banale.
Tesi MCA: nel 2026 la scelta tra indicatore a trasparenza, riflessione e magnetico non è una scelta di prodotto, è una scelta di compatibilità tra tecnologia e processo. La domanda corretta non è "quale è il migliore" ma "quale resta coerente col mio processo a 12, 24 e 36 mesi di esercizio reale, considerando fluido, pressione, temperatura, manutenzione e sicurezza".

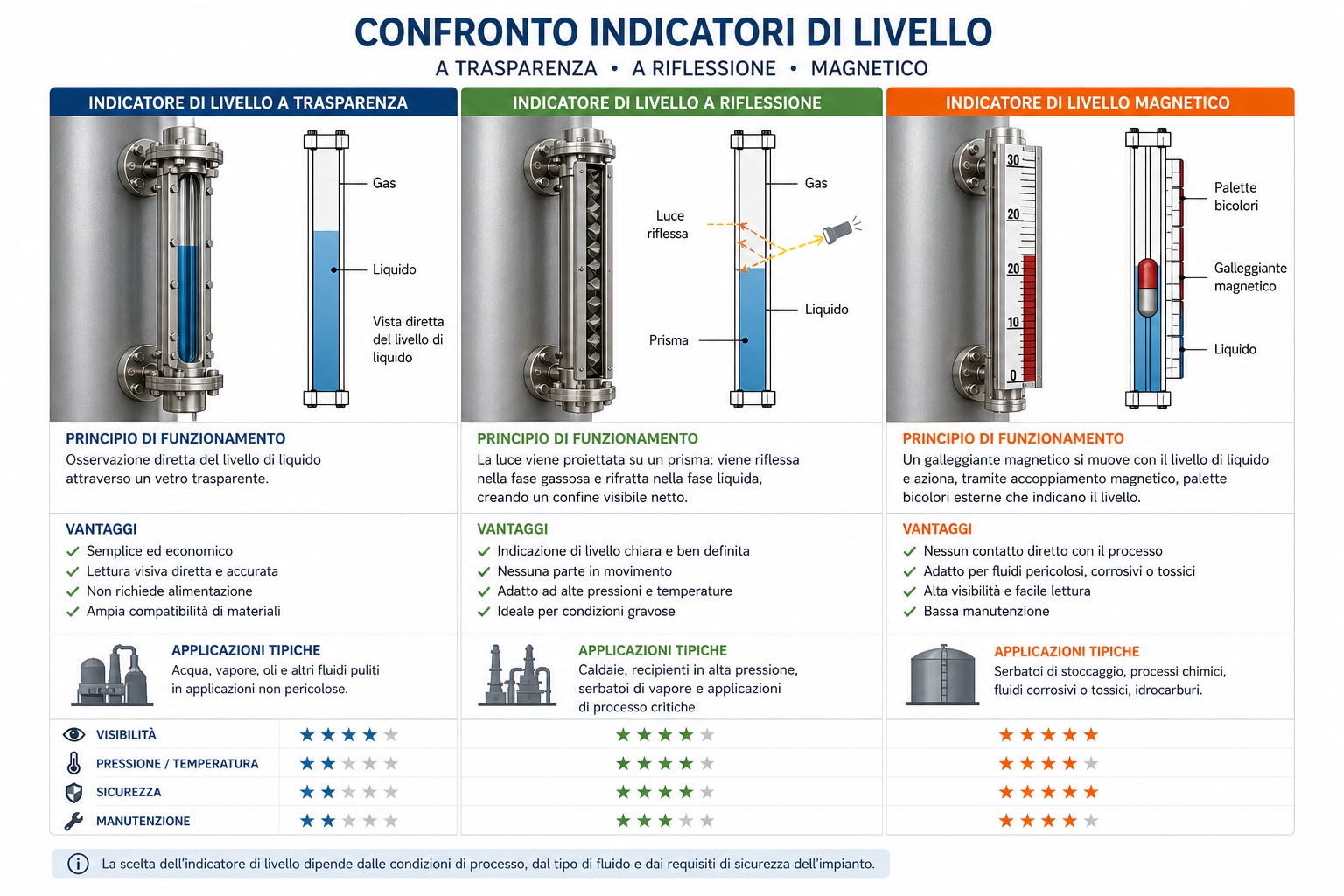

Tutte e tre le tecnologie funzionano sul principio dei vasi comunicanti: una camera di misura collegata in alto e in basso al serbatoio riproduce lo stesso livello del fluido. La differenza sta in come si legge il livello e in cosa separa il processo dall'osservatore.
Vetro DIN 7081 R-form con scanalature prismatiche a 90°. Il livello appare come netto contrasto nero (zona liquida) / bianco-argento (zona vapore). Lettura ottima a distanza, costo basso, niente retroilluminazione.
Doppio vetro DIN 7081 T-form liscio contrapposto. Si vede direttamente il fluido, il suo colore e l'interfaccia tra due liquidi. Adatto a vapore alta pressione con scudi mica e a integrazione di livellostati.
Camera metallica sigillata, niente vetro a contatto col processo. Galleggiante magnetico interno ruota una colonna esterna di bandierine bicolore. Funziona dove il vetro non basta più: alta pressione, alta temperatura, gas tecnici, idrogeno, fluidi opachi.
Le guide commerciali partono dai prodotti. Noi partiamo dal processo. Cinque domande, in ordine, che restringono la scelta corretta. Ogni risposta esclude una o più tecnologie e indirizza alle altre.
Se la risposta è sì, le tecnologie a vetro (riflessione e trasparenza) sono fortemente penalizzate o inutilizzabili: la lettura passa attraverso il fluido o si basa sul contrasto ottico, e fluidi opachi compromettono entrambi.
Conseguenza: indicatore magnetico, dove la lettura non passa per il fluido ma per le bandierine esterne mosse magneticamente.
Se la risposta è no, tutte e tre le tecnologie sono ancora candidate. Si passa alla domanda 2.
Sono i limiti del vetro DIN 7081 borosilicato. Sopra questi valori, il vetro non è più la tecnologia corretta: il rischio di rottura cresce, le protezioni mica diventano necessarie e la sicurezza dell'impianto si sposta sul magnetico.
Conseguenza: indicatore magnetico, oppure soluzioni custom in trasparenza con scudi mica per casi specifici.
Se sei sotto i limiti del vetro, si passa alla domanda 3.
Per servizi gas e fluidi pericolosi il vetro è un punto debole strutturale: il rischio di rottura non è accettabile. Anche se le condizioni di pressione/temperatura rientrano nei limiti del vetro, la logica di sicurezza spinge sul magnetico.
Conseguenza: indicatore magnetico, con materiali compatibili con la permeazione del fluido (per H2 in particolare).
Se il fluido è "ordinario" (acqua, oli, soluzioni acquose, fluidi industriali standard), si passa alla domanda 4.
Se la risposta è sì (controllo qualità su colore, separazione fasi acqua/olio, lettura di una emulsione che si rompe), il riflessione è escluso: il vetro prismatico non distingue il colore e mostra solo presenza/assenza di liquido in fase qualsiasi.
Conseguenza: indicatore a trasparenza, oppure indicatore magnetico con galleggiante a densità intermedia per l'interfaccia.
Se la risposta è no (basta sapere DOVE è il livello), si passa alla domanda 5.
Se servono uno o due switch aggiuntivi alla lettura visiva, sia trasparenza (con livellostato integrato) sia magnetico li supportano nativamente. Riflessione no.
Se servono switch multipli + trasmettitore continuo 4-20 mA via reedchain, l'integrazione è nativa e non invasiva solo sul magnetico.
Se la risposta è no, basta la lettura visiva e tutte le risposte precedenti hanno escluso il magnetico, allora la scelta è il riflessione per la maggior parte dei casi industriali standard.
Le 5 domande producono questo flusso decisionale:
Il riflessione è la scelta di default quando nessuno dei criteri "esclusivi" si attiva. Questo non lo rende la scelta più povera: è semplicemente la soluzione più efficiente quando il processo è "ordinario".
La tabella seguente raccoglie tutti i parametri che contano davvero in capitolato. Da usare come riferimento dopo aver applicato il metodo MCA per validare la scelta.
| Parametro | Riflessione | Trasparenza | Magnetico |
|---|---|---|---|
| Vetro a contatto col processo | Sì (DIN 7081 R-form) | Sì (DIN 7081 T-form, doppio) | No |
| Pressione massima standard | Fino a PN40 | Fino a PN40 | Oltre PN100 |
| Temperatura massima | ~280°C (vetro) | ~280°C (vetro), 300°C con mica | Limitata solo dai materiali della camera |
| Vapore acqueo > 22 bar | ⚠️ Sconsigliato | ✅ Con scudi mica | ✅ Senza limitazioni |
| Idrogeno e gas tecnici | ❌ Vetro punto debole | ⚠️ Vetro punto debole | ✅ Tecnologia di riferimento |
| Fluidi opachi o sporchi | ❌ Lettura compromessa | ❌ Lettura compromessa | ✅ Lettura non influenzata |
| Lettura colore fluido | ❌ | ✅ | ❌ (solo bandierine) |
| Lettura interfaccia liquido/liquido | ❌ | ✅ (se distinguibile) | ✅ (con galleggiante densità intermedia) |
| Lettura a distanza | Eccellente (20-30 m) | Buona (vicino) | Eccellente (20-30 m) |
| Retroilluminazione | Non necessaria | Spesso utile | Non necessaria |
| Lunghezza utile (camera unica) | Fino a ~2000 mm con sezioni multiple | Fino a ~2000 mm con sezioni multiple | Fino a 4-6 m camera unica continua |
| Switch / livellostato integrato | ❌ Non nativo | ✅ Possibile | ✅ Nativo, multiplo |
| Trasmettitore 4-20 mA continuo | ❌ | ⚠️ Solo con sensore esterno | ✅ Reedchain integrata |
| Approvazioni navali (LRS, BV) | Caso per caso | Caso per caso | ✅ Standard |
| Rischio rottura vetro | Concreto | Concreto | Nullo |
| Costo iniziale | Più basso | Intermedio | Più alto |
| Costo nel ciclo di vita (10-15 anni) | Medio (sostituzione vetri su CIP) | Medio-alto (doppio vetro, opacizzazione) | Basso (manutenzione minima) |
| Manutenzione tipica | Pulizia vetro, sostituzione su shock termico | Pulizia, sostituzione vetri/scudi mica | Praticamente assente |
Se il tuo caso è uno standard di settore, questa matrice ti dà la risposta in 5 secondi.
| Applicazione tipica | Tecnologia consigliata | Perché |
|---|---|---|
| Serbatoio acqua/olio standard, fluidi puliti | Riflessione | Standard industriale economico, ottima leggibilità |
| Serbatoio chimico con controllo qualità sul colore | Trasparenza | Visione diretta del fluido |
| Separatore acqua/olio, lettura interfaccia | Trasparenza o Magnetico | Trasparenza se interfaccia visibile, magnetico per misura precisa |
| Caldaia vapore alta pressione (> 22 bar) | Trasparenza con mica o Magnetico | Vetro va protetto, magnetico elimina problema |
| Serbatoio GPL, condense, oil & gas in pressione | Magnetico | Sicurezza + alta pressione + rischio fluido |
| Servizio idrogeno, biometano, gas tecnici | Magnetico | Vetro non è la tecnologia corretta per H2 |
| Trattamento acque reflue, fanghi industriali | Magnetico | Fluido opaco, lettura a vetro inefficace |
| Day tank navali, serbatoi gasolio nave | Magnetico | Approvazioni LRS/BV, robustezza, lettura a distanza |
| Silos alti, colonne di processo > 3 metri | Magnetico | Camera unica continua, lettura a tutta altezza |
| Serbatoio interrato gasolio o combustibile | Magnetico (versione connessione inferiore) | Geometria specifica per serbatoi sottoposti |
| Olio diatermico in pressione (~200°C, PN25) | Riflessione PN25/PN40 | Entro limiti vetro, ottima leggibilità a distanza |
| Quadro macchina, serbatoio servizio piccolo | Livellostato visivo | Serve lettura locale + segnale elettrico in soluzione compatta |
Non sempre la scelta è netta. Ecco i casi più frequenti dove la decisione richiede un'analisi più fine, e come ragiona tipicamente MCA.
Limite del riflex su vapore saturo. Se la pressione è stabile sotto 20 bar, riflessione PN25/40 ancora accettabile. Se ci sono picchi o cicli ripetuti, conviene già passare a trasparenza con mica o magnetico.
Borosilicato resiste a 280°C ma con pochi margini. Se il processo è ciclico o ha shock termici, valutare quarzo o passare a magnetico per affidabilità a lungo termine.
Se il colore è informativo (es. prodotto chimico la cui sfumatura indica concentrazione) → trasparenza. Se il colore è solo "naturale" e non serve leggerlo → riflessione, più economica.
Cicli CIP con soda caustica a 80°C usurano i vetri sodalime. Borosilicato DIN 7081 dura 8-12 anni in queste condizioni; sodalime DIN 8902 solo 18-24 mesi. Per CIP intensivi, magnetico elimina del tutto il problema.
Limite tipico delle versioni a vetro con sezioni multiple. Se 1800 mm bastano, riflex/trasparenza ok. Se servono lunghezze più precise, magnetico è strutturalmente più adatto.
Per low-emission e ATEX gravoso il magnetico è quasi sempre la scelta naturale: niente vetro, integrazione segnali nativa, certificazioni più semplici da ottenere su capitolato severo.
"Abbiamo sempre messo riflex su questo serbatoio" non è una specifica tecnica. Se nel frattempo il processo è cambiato (CIP più frequenti, fluidi diversi, normative nuove), la scelta storica può non essere più corretta.
L'indicatore visivo non è uno strumento di misura quantitativa. Se serve precisione assoluta (es. dosaggio batch), va affiancato a un trasmettitore radar o GWR. Pretendere precisione da un visivo porta a riacquisti scoraggiati.
Il riflex costa la metà del magnetico all'acquisto. Ma se sostituisci il vetro ogni 18 mesi su un CIP severo, in 10 anni hai speso più di un magnetico installato e dimenticato.
Su gas tecnici, idrogeno o fluidi infiammabili il vetro è un punto debole. Anche se la pressione "rientra" nei limiti del DIN 7081, il rischio di rottura non rientra mai nei limiti accettabili in capitolato gas.
Aggiungere un livellostato a un riflex già installato è complicato. Se sai dall'inizio che ti serviranno switch o 4-20 mA, scegli direttamente trasparenza con livellostato o magnetico con reedchain. Costa meno e funziona meglio.
Sono tecnologie diverse. L'indicatore di livello magnetico (oggetto di questa guida) è un dispositivo visivo a bandierine. Il livello magnetostrittivo è un trasmettitore continuo di precisione che usa onde di torsione. Se in capitolato leggi "magnetico", verifica sempre cosa intende il progettista.
Quando il settore è uno standard, certe combinazioni sono praticamente codificate dalla pratica industriale.
| Settore | Tecnologia tipica | Note |
|---|---|---|
| Oil & gas, raffinazione | Magnetico | Sicurezza, alta pressione, fluidi vari, normative gravose |
| Chimica e petrolchimica | Magnetico + trasparenza | Magnetico per pressione/sicurezza, trasparenza per controllo qualità |
| Industria farmaceutica | Magnetico in materiali speciali | Titanio o leghe speciali, CIP/SIP, niente vetro |
| Food & beverage | Magnetico (CIP) o trasparenza sanitaria | Pulibilità, materiali a contatto, drenabilità |
| Trattamento acque | Riflessione + livellostato visivo | Fluidi puliti o moderatamente sporchi, costo contenuto |
| Energia e impianti di potenza | Magnetico + trasparenza con mica | Vapore, condense, alta pressione |
| Industria navale | Magnetico con approvazioni LRS/BV | Day tank, serbatoi gasolio, robustezza |
| Trattamento fanghi e wastewater | Magnetico | Fluidi opachi, solidi sospesi, vetro inefficace |
| Idrogeno, biometano, transizione energetica | Magnetico | Permeazione gas, sicurezza, capitolati H2 |
| Quadri macchina, OEM, circuiti ausiliari | Riflessione o livellostato visivo | Costo contenuto, dimensioni compatte |
Invece di chiedere "avete un indicatore di livello per questo serbatoio?", chiedi:
"Qual è la tecnologia più coerente con questo fluido, queste condizioni di pressione e temperatura, questo profilo di sicurezza, questi segnali richiesti e questa logica di manutenzione, considerando 10-15 anni di esercizio?"
Chi risponde bene a questa domanda non sta vendendo un prodotto. Sta facendo selezione tecnica vera.
Si sceglie a riflessione quando il fluido è pulito o moderatamente sporco, le condizioni di processo rientrano nei limiti del vetro DIN 7081 (PN40 e ~280°C), non serve vedere il colore o l'interfaccia tra due liquidi, e si vuole una soluzione economica con eccellente leggibilità a distanza grazie al contrasto nero/bianco-argento delle scanalature prismatiche. È la scelta standard nella maggior parte degli impianti industriali con fluidi compatibili. Per dettagli e configurazioni vai alla pagina indicatore di livello a riflessione.
Si sceglie a trasparenza quando serve vedere direttamente il fluido (per controllo qualità, colore, presenza di particolato), quando serve leggere l'interfaccia tra due liquidi non miscibili (acqua/olio), oppure quando si lavora con vapore acqueo ad alta pressione (oltre 22 bar saturo) protetto da scudi mica. È adatta anche quando serve integrare un livellostato per ottenere segnale elettrico oltre alla lettura visiva. Vai alla pagina indicatore di livello a trasparenza.
Si sceglie magnetico in cinque scenari principali: condizioni che superano i limiti del vetro DIN 7081 (alta pressione oltre PN40, alta temperatura oltre 280°C); fluidi opachi, scuri, sporchi o con solidi sospesi; gas tecnici, GPL, idrogeno, fluidi infiammabili; lunghezze elevate oltre 2000 mm con camera unica continua; necessità di integrare segnali elettrici multipli (switch, reedchain 4-20 mA) senza compromettere la tenuta del processo. Vai alla pagina indicatore di livello magnetico.
Riflessione e trasparenza usano un vetro DIN 7081 a contatto col processo: la lettura passa attraverso il vetro. Il riflessione usa un vetro prismatico R-form e mostra contrasto nero/argento; la trasparenza usa due vetri lisci T-form e permette di vedere il fluido. Il magnetico non ha vetro a contatto col fluido: la camera è completamente in metallo e il livello si legge su una colonna esterna di bandierine bicolore mosse magneticamente da un galleggiante interno. Questa differenza determina tutti i limiti e i vantaggi di ciascuna tecnologia.
Il riflessione è generalmente la più economica come investimento iniziale, soprattutto nelle versioni PN10 in ottone e PN16 in inox. La trasparenza ha costo intermedio per via del doppio vetro. Il magnetico è il più costoso come prezzo di acquisto, ma spesso è il più conveniente nel ciclo di vita perché ha manutenzione minima, niente sostituzione vetri su CIP, e durata operativa molto lunga. La scelta economica corretta non si fa solo sul prezzo iniziale ma sul costo totale nei 10-15 anni di esercizio.
Il magnetico è la tecnologia di riferimento per servizio idrogeno e gas tecnici. Il vetro è un punto debole su H2 per la permeazione e il rischio di rottura, e gli indicatori riflex/trasparenza richiedono comunque scudi mica e attenzione costante. Il magnetico ha camera completamente in metallo saldata, niente vetro, materiali selezionabili per compatibilità con permeazione H2, e nessun passante elettrico nel processo. Per impianti H2, biometano, ammoniaca e gas tecnici è la scelta standard di settore.
Sì, è una pratica comune in impianti complessi. Tipicamente la riflessione si usa sui circuiti ausiliari e di servizio dove le condizioni sono moderate; la trasparenza si usa su serbatoi di processo dove serve vedere il fluido o l'interfaccia; il magnetico si usa sui serbatoi principali in pressione, sui silos alti e sui processi con fluidi pericolosi o gas tecnici. La scelta corretta si fa applicazione per applicazione, non standardizzando una sola tecnologia su tutto l'impianto.
Generalmente no, almeno non senza valutazione preliminare. Connessioni di processo, ingombri, lunghezze e accessori cambiano tra le tre tecnologie. Il magnetico tipicamente richiede una camera di misura più ingombrante e talvolta connessioni diverse. Se si pianifica una sostituzione (per esempio dopo rotture ricorrenti del vetro su servizio gravoso) la cosa corretta è progettare la sostituzione con verifica delle interfacce, dei vincoli di spazio e delle eventuali modifiche di linea necessarie.
Descrivici fluido, pressione, temperatura, lunghezza utile, segnali richiesti e contesto di sicurezza: ti aiutiamo ad applicare il metodo MCA al tuo caso e a indirizzarti verso la tecnologia corretta.
Vuoi una selezione più rapida? Inviaci fluido, pressione, temperatura, lunghezza, segnali richiesti e settore.
