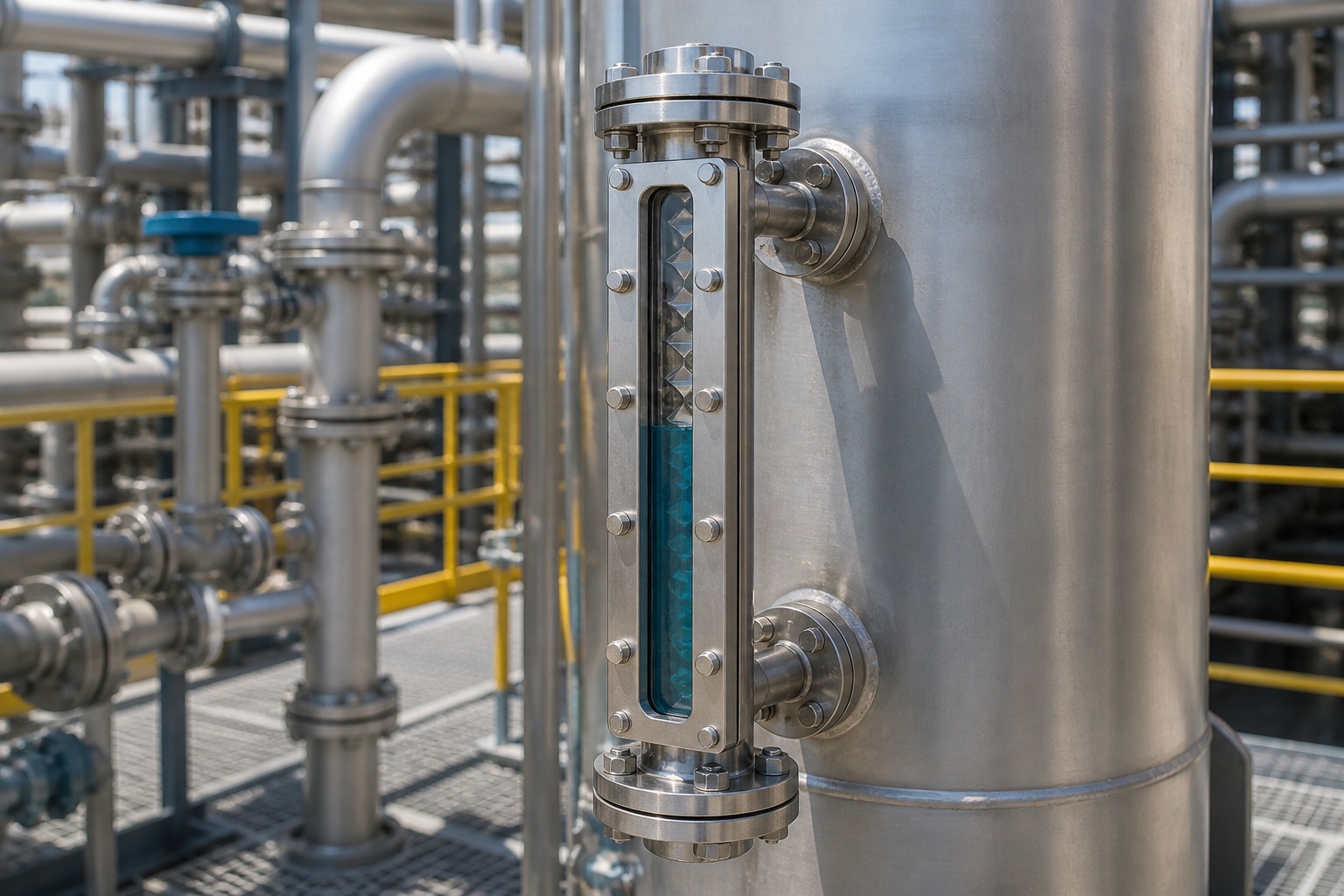

Un indicatore di livello a riflessione è un dispositivo visivo che mostra il livello di un liquido in un serbatoio sfruttando il principio ottico della rifrazione e riflessione totale della luce su un vetro DIN 7081 R-form a scanalature prismatiche.
Il risultato è una colonna verticale dove la zona a contatto col liquido appare nera e la zona a contatto col gas/vapore appare bianco-argento: un contrasto netto, leggibile anche a grande distanza, senza necessità di retroilluminazione.
È la soluzione più diffusa nell'industria di processo perché unisce costo contenuto, ottima leggibilità e buona robustezza. La scelta corretta dipende da quattro fattori: pressione di esercizio, temperatura, fluido e lunghezza utile richiesta.
L'indicatore di livello a riflessione è la scelta standard quando il fluido è pulito o moderatamente sporco, le condizioni rientrano nei limiti del vetro borosilicato DIN 7081 e si vuole una lettura visiva netta, leggibile a distanza, senza alimentazione né retroilluminazione.
Il funzionamento si basa sulla differenza di indice di rifrazione tra fase liquida e fase vapore. Il vetro DIN 7081 R-form è liscio sul lato esterno (lato osservatore) e presenta scanalature prismatiche a 90° sul lato a contatto col fluido.
Nella zona liquida la luce ambiente che attraversa il vetro viene rifratta dentro il liquido e assorbita dalle pareti interne non riflettenti della camera: l'area appare nera all'osservatore.
Nella zona vapore la luce incontra l'interfaccia vetro/gas con angolo superiore all'angolo critico, viene riflessa totalmente sulla scanalatura opposta e rinviata verso l'osservatore: l'area appare bianco-argento.
La separazione netta tra le due aree identifica il livello con precisione visiva di pochi millimetri, e il contrasto è sufficiente per la lettura a 20-30 metri di distanza in luce ambiente diurna, senza retroilluminazione artificiale.
Questa pagina copre tutto sull'indicatore a riflessione. Se non sei sicuro che sia la tecnologia corretta per la tua applicazione, oppure se cerchi un settore specifico, qui sotto trovi i percorsi alternativi del cluster MCA livello visivo.
Vai alla guida confronto trasparenza, riflessione o magnetico: il metodo MCA in 5 domande per la scelta corretta.
Vai al caso applicativo del tuo settore:
Oil & gas ·
Trattamento acque ·
Caldaie e vapore
Trasparenza per vedere il fluido
Magnetico per condizioni gravose
Livellostato visivo per lettura + segnale
Se devi orientarti velocemente, parti da qui.
| Applicazione | Versione consigliata | Motivo principale |
|---|---|---|
| Serbatoio non pressurizzato, fluidi puliti | Riflex PN10 ottone o PN16 inox | Soluzione economica con ottima leggibilità |
| Linea o serbatoio con pressione moderata | Riflex PN16 | Standard industriale, buon equilibrio robustezza/costo |
| Processo più gravoso | Riflex PN25 | Maggiore margine di sicurezza meccanica |
| Applicazione severa o alta pressione | Riflex PN40 | Massima robustezza tra le versioni standard |
| Lettura visiva + segnale elettrico | Indicatore a trasparenza + livellostato, oppure magnetico | Sul riflex l'integrazione del livellostato non è nativa |
| Vapore ad alta pressione (> 22 bar) | Indicatore a trasparenza con protezione mica | Il vetro riflex va protetto, vai sull'indicatore a trasparenza |
| Lettura del colore o dell'interfaccia | Indicatore a trasparenza | Sul riflex non si distingue colore né interfaccia |
| Fluidi opachi, alta T, alta P, gas tecnici | Indicatore di livello magnetico | Funziona dove il vetro non basta più |
Se ti basta vedere DOVE è il livello, scegli la riflessione: leggibilità a distanza, costo basso. Se devi vedere il fluido (colore, interfaccia), scegli la trasparenza.
PN10 ottone per applicazioni atmosferiche economiche, PN16 inox come standard industriale, PN25 e PN40 quando servono margine di sicurezza superiore.
Il vetro DIN 7081 R-form in borosilicato temperato è lo standard. Per applicazioni gravose o ad alta temperatura va valutato caso per caso.
MCA fornisce indicatori di livello a riflessione in quattro classi di pressione, da PN10 fino a PN40, con materiali e configurazioni adatti a coprire la maggior parte delle applicazioni industriali. Tutte le versioni utilizzano vetro DIN 7081 R-form temperato e sono dimensionate secondo le norme di riferimento del settore.
Versione economica per serbatoi atmosferici o leggermente pressurizzati, con corpo in ottone e vetro DIN 7081 R-form. È la soluzione più semplice quando il fluido è pulito, le condizioni sono moderate e si vuole una lettura visiva chiara senza investimento elevato.
Tipica per serbatoi di servizio, circuiti idraulici di basso impegno, impianti termici domestici e commerciali.
Versione industriale standard, in acciaio inox o acciaio al carbonio, con vetro DIN 7081 R-form. È la scelta più equilibrata per la maggior parte degli impianti di processo e copre la fascia più ampia di applicazioni.
Tipica per impianti chimici, trattamento acque, oleodinamica industriale, processi a media pressione.
Versione per impianti più gravosi, dove la pressione di esercizio si avvicina al limite della classe PN16 o dove il processo è soggetto a picchi di pressione e shock termici. Vetro DIN 7081 R-form di spessore maggiorato (21 mm) per la classe di pressione superiore.
Tipica per impianti di potenza, processi vapore, chimica fine, oil & gas a media pressione.
Versione massima della gamma standard, per applicazioni severe o ad alta pressione. Costruzione rinforzata, vetro DIN 7081 R-form di spessore 21 mm, guarnizioni dimensionate per la classe e armatura adeguata.
Tipica per caldaie a vapore (entro i limiti del riflex su vapore saturo, oltre i quali serve trasparente con mica), impianti chimici a pressione, oil & gas, raffinerie, impianti di potenza.
Tutta la qualità di un indicatore a riflessione passa dal vetro. La norma DIN 7081 definisce dimensioni, tolleranze e caratteristiche meccaniche dei vetri oblunghi temperati per indicatori di livello industriali. La variante R-form è quella con scanalature prismatiche a 90° sul lato fluido, dedicata agli indicatori a riflessione; la variante T-form è liscia ed è usata negli indicatori a trasparenza.
| Caratteristica | Vetro DIN 7081 R-form (riflessione) |
|---|---|
| Materiale standard | Borosilicato temperato termicamente |
| Temperatura di esercizio | Fino a 280°C in continuo (300°C con protezione mica) |
| Resistenza allo shock termico (ΔT) | ~160°C borosilicato (40-50°C sodalime, sconsigliato per CIP) |
| Classe idrolitica DIN ISO 719 | HGB 1 (massima resistenza all'acqua) |
| Resistenza agli acidi ISO 720 | Classe 1 (massima) |
| Resistenza agli alcali DIN ISO 695 | Classe A2 |
| Coefficiente di dilatazione (20-300°C) | 3,3 × 10⁻⁶ K⁻¹ |
| Dimensioni standard (l × b × h) | da 95×34×17 a 500×34×17 mm (sp. 17), fino a 500×34×21 (sp. 21 per PN superiori) |
MCA fornisce vetri DIN 7081 R-form sia integrati nell'indicatore completo sia come ricambio singolo per sostituzione su indicatori esistenti, in tutte le dimensioni standard e in versioni custom su richiesta. Per le specifiche complete dei vetri DIN consulta la pagina dedicata ai vetri per specole visive.
È la prima decisione tecnica quando si seleziona un indicatore di livello visivo. Le due tecnologie usano lo stesso principio dei vasi comunicanti e gli stessi vetri DIN 7081, ma rispondono a esigenze diverse.
| Aspetto | Indicatore a riflessione | Indicatore a trasparenza |
|---|---|---|
| Vetro | DIN 7081 R-form (un solo vetro, prismatico) | DIN 7081 T-form (due vetri lisci contrapposti) |
| Lettura | Contrasto nero/bianco-argento | Visione diretta del fluido |
| Distanza di lettura | Eccellente (20-30 m) | Buona, ma serve essere vicini per dettagli |
| Visione del colore del fluido | No | Sì |
| Lettura interfaccia tra liquidi | No | Sì |
| Vapore alta pressione (> 22 bar) | Limitato | Sì, con protezione mica |
| Costo | Più contenuto | Maggiore (doppio vetro) |
| Retroilluminazione | Non necessaria | Spesso utile per buona lettura |
| Integrazione livellostato | Difficile | Sì, con livellostato esterno o interno |
Risposta breve: il riflessione è la scelta standard nella maggior parte dei casi industriali per costo, leggibilità e semplicità. La trasparenza è obbligatoria quando serve vedere il fluido, l'interfaccia, o quando si lavora con vapore ad alta pressione protetto da mica. Per il confronto completo vai alla pagina indicatore di livello a trasparenza.
Conoscere i limiti del riflex serve a non scegliere uno strumento sbagliato per l'applicazione. I limiti principali derivano tutti dal vetro DIN 7081 e dal principio ottico.
| Esigenza | Riflessione | Alternativa migliore |
|---|---|---|
| Lettura locale a distanza, fluido pulito | ✅ Soluzione ideale | — |
| Vedere colore o interfaccia | ❌ Non visibile | Indicatore a trasparenza |
| Vapore saturo > 22 bar | ⚠️ Vetro a rischio | Trasparenza con protezione mica |
| Alta pressione (> PN40) | ❌ Fuori gamma standard | Indicatore di livello magnetico |
| Fluido opaco o gas tecnico | ❌ Lettura inefficace | Indicatore magnetico |
| Lunghezze elevate (> 2000 mm) | ⚠️ Sezioni multiple | Indicatore magnetico (camera continua) |
In una sala caldaie industriale, un indicatore di livello a riflessione PN25 montato sul serbatoio di alimentazione consente all'operatore di leggere a colpo d'occhio, da postazione di controllo distante 15 metri, la presenza e la quantità di acqua di alimento. Il contrasto nero/argento è netto anche con illuminazione di sala normale, senza bisogno di lampade dedicate sull'indicatore.
Lo stesso impianto, sul serbatoio di olio diatermico ad alta temperatura (~200°C), monta un indicatore a riflessione PN40 con vetro DIN 7081 spessore 21 e armatura rinforzata: la temperatura è entro i limiti del borosilicato e il riflex è la scelta più economica con leggibilità eccellente.
L'indicatore di livello a riflessione fa parte della famiglia degli indicatori di livello visivi e si collega ai seguenti prodotti MCA:
Descrivici serbatoio, pressione, temperatura, fluido e lunghezza utile: ti aiutiamo a capire se il riflessione è la scelta corretta o se conviene un'altra tecnologia.
Un indicatore di livello a riflessione è un dispositivo visivo che mostra il livello di un liquido in un serbatoio sfruttando il diverso comportamento ottico della luce tra fase liquida e fase vapore. La camera di misura è chiusa da un vetro DIN 7081 R-form con scanalature prismatiche a 90°: nella zona a contatto col liquido la luce viene rifratta e assorbita, e l'area appare nera; nella zona a contatto col gas/vapore la luce viene riflessa totalmente e l'area appare bianco-argento. La separazione netta tra zona scura e zona chiara identifica il livello, leggibile anche a decine di metri di distanza.
L'indicatore a riflessione usa un vetro prismatico DIN 7081 R-form e mostra il livello come netto contrasto nero/bianco-argento, senza retroilluminazione e leggibile a grande distanza. L'indicatore a trasparenza usa due vetri lisci DIN 7081 T-form contrapposti e permette di vedere direttamente il fluido, il suo colore e l'eventuale interfaccia tra due liquidi. Il riflessione è la scelta standard per la maggior parte delle applicazioni industriali con fluidi puliti; la trasparenza è obbligatoria quando serve vedere il colore del fluido, l'interfaccia tra due liquidi, oppure quando si lavora con vapore ad alta pressione protetto da scudi mica.
Il riflessione non è adatto in quattro casi principali: quando serve leggere l'interfaccia tra due liquidi (acqua/olio, fasi separate); quando serve osservare il colore del fluido; con vapore ad alta pressione, dove il vetro va protetto da scudi mica e si preferisce la versione trasparente; con fluidi che corrodono il vetro (alcali ad alta temperatura, acido fluoridrico) dove servono protezioni specifiche. In questi casi si usa l'indicatore a trasparenza con eventuale protezione mica.
Le versioni MCA standard arrivano fino a PN40. La pressione massima dipende da tre fattori combinati: dimensione del vetro DIN 7081, materiale del corpo (ottone PN10, acciaio o inox PN16/25/40) e temperatura di esercizio. Per vapore acqueo saturo il limite pratico è circa 22 bar (~216°C in saturazione), oltre il quale conviene passare all'indicatore a trasparenza con protezione mica. Per applicazioni a pressione superiore a PN40 è possibile valutare soluzioni custom da concordare in fase di richiesta.
Il vetro borosilicato DIN 7081 temperato lavora fino a circa 280°C in continuo per sollecitazioni di compressione, e fino a 300°C se protetto con scudo mica. Oltre questi valori il vetro non offre più garanzia di sicurezza e va valutata una soluzione con vetro al quarzo o con tecnologia diversa (indicatore di livello magnetico). Il limite reale dipende anche dallo shock termico ammissibile (~160°C ΔT per il borosilicato) e dalla compatibilità chimica del fluido alla temperatura di esercizio.
Il vetro DIN 7081 è la norma tecnica che definisce dimensioni e caratteristiche dei vetri oblunghi temperati per indicatori di livello industriali. Esiste in due varianti: R-form (riflex) con scanalature prismatiche a 90° sul lato fluido, usato negli indicatori a riflessione; T-form (trasparente) liscio su entrambi i lati, usato negli indicatori a trasparenza. Le dimensioni standard vanno da 95×34×17 mm a 500×34×17 mm in spessore 17, e da 115×34×21 mm a 500×34×21 mm in spessore 21 per pressioni superiori. Il materiale standard è borosilicato temperato termicamente. Per dettagli tecnici completi, dimensioni, classi di resistenza e ordini di ricambio, vai alla pagina vetro DIN 7081 per indicatori di livello.
Il riflessione conviene quando il fluido è pulito o moderatamente sporco, le condizioni di pressione e temperatura rientrano nei limiti del vetro DIN 7081 (PN40, ~280°C) e si vuole una soluzione economica con buona leggibilità. L'indicatore magnetico conviene quando le condizioni superano i limiti del vetro (alta pressione, alta temperatura, gas tecnici, idrogeno), quando il fluido è opaco, quando servono lunghezze elevate, segnali multipli integrati (switch, reedchain 4-20 mA) o quando il rischio di rottura del vetro non è accettabile per ragioni di sicurezza.
Sì, ma con un'avvertenza. Sull'indicatore a riflessione standard non è semplice integrare un sensore elettrico, perché la camera è chiusa dal vetro prismatico su un solo lato. Quando serve abbinare lettura visiva e segnale elettrico la soluzione corretta è normalmente un indicatore a trasparenza con livellostato integrato, oppure un indicatore di livello magnetico, su cui l'integrazione di switch reed o reedchain 4-20 mA è nativa. Per applicazioni specifiche è possibile valutare soluzioni custom.
Le versioni standard MCA arrivano fino a circa 1500-2000 mm di lunghezza utile, ottenuta combinando più sezioni di vetro DIN 7081 montate in serie con sovrapposizione di sicurezza tra una sezione e l'altra. Oltre i 2000 mm aumentano flessione del corpo, sollecitazioni meccaniche e necessità di staffe di supporto intermedie: per altezze elevate è preferibile valutare un indicatore di livello magnetico, costruito con camera unica continua e leggibile a grande distanza grazie alla colonna a bandierine.
Sì. Il vetro DIN 7081 è uno standard dimensionale, quindi i vetri di ricambio sono disponibili come prodotto autonomo nelle dimensioni e nei materiali corrispondenti (borosilicato DIN 7081, eventualmente sodalime DIN 8902 per applicazioni meno gravose). La sostituzione richiede di isolare l'indicatore con le valvole di intercettazione, smontare l'armatura, sostituire il vetro insieme alle guarnizioni di tenuta e di compensazione, e rimontare con coppia di serraggio corretta. È un'operazione di manutenzione programmata, soprattutto su impianti con cicli CIP frequenti.
