Guida tecnica MCA · cluster livello visivo · applicazioni oil & gas · 2026
Guida alla selezione per EPC, OEM, costruttori di skid e imprese di manutenzione. Focus sulle quattro applicazioni di linea e di servizio dove MCA è il partner di riferimento.

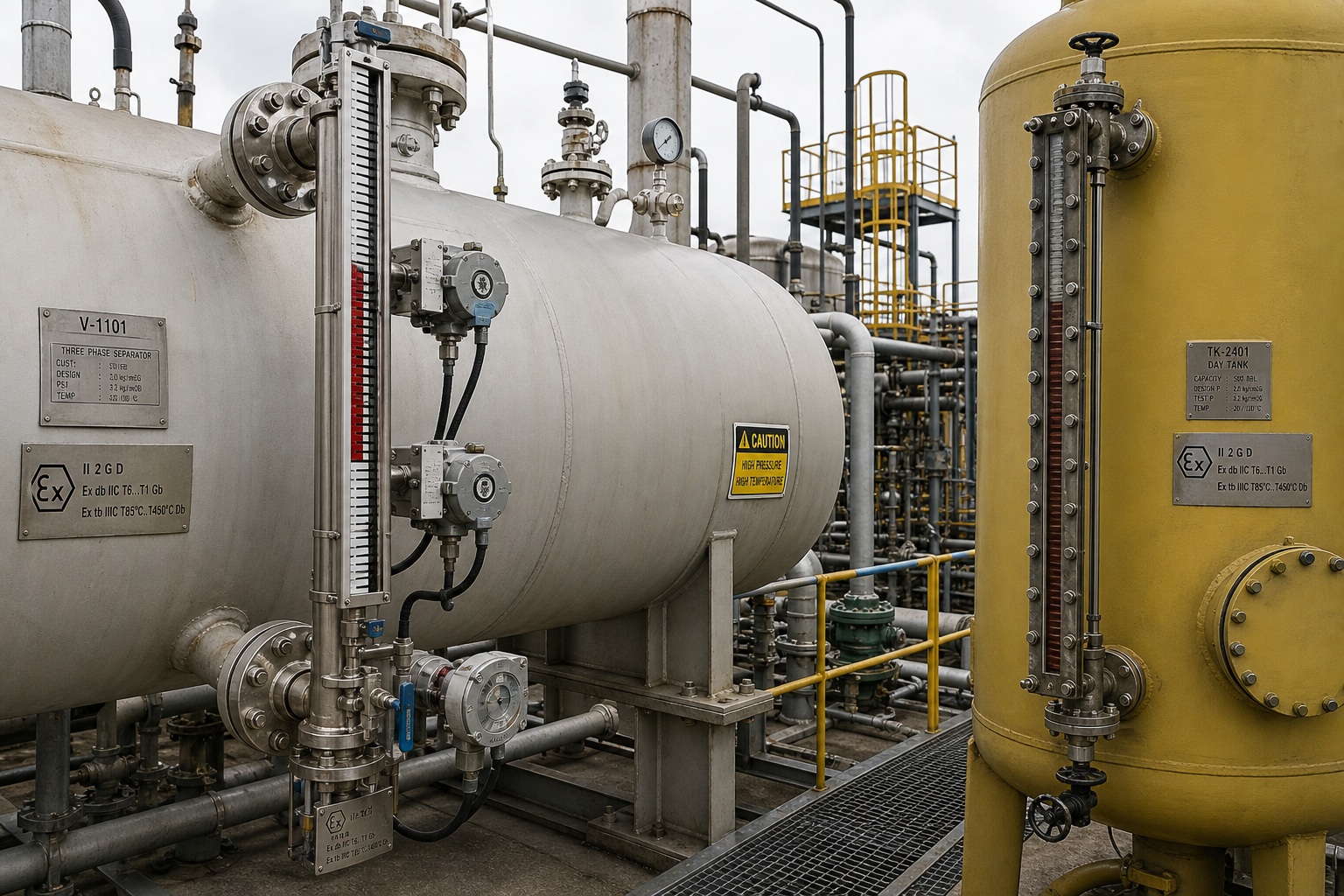

Pagina caso applicativo · oil & gas
Questa guida non si rivolge alla raffineria o all'end-user. Si rivolge a chi monta la strumentazione su quello che la raffineria comprerà: EPC, OEM, costruttori di skid, distributori specializzati, imprese di manutenzione e subfornitori che integrano un indicatore di livello in un assieme più grande.
Per questi profili la priorità non è il capitolato API/ASME letto riga per riga: è specificare velocemente la strumentazione corretta per il pacchetto, con tempi di consegna gestibili, range tecnico chiaro e disponibilità a configurazioni custom contenute. È esattamente il perimetro dove MCA lavora bene.
La guida copre quattro applicazioni di linea e di servizio dove un subfornitore italiano si trova spesso a dover specificare l'indicatore di livello: accumuli condense, serbatoi di stoccaggio prodotti, pig launcher e pig receiver, separatori d'acqua su circuiti aria e gas.
Il posizionamento MCA in questo settore è chiaro: non siamo il fornitore certificato direttamente sotto capitolato EPC della raffineria. Siamo il partner reattivo per i subfornitori italiani ed europei che hanno bisogno di indicatori di livello tecnicamente corretti, con tempi rapidi e supporto sulla configurazione, per le applicazioni di linea e di servizio dove la maggior parte degli ordini effettivi viene generata.
Da usare come punto di partenza. I dettagli tecnici per ciascuna applicazione sono nelle sezioni dedicate sotto.
| Applicazione | Tecnologia consigliata | Materiale tipico | Classe pressione |
|---|---|---|---|
| Accumulo condense bassa pressione, T < 150°C | Riflessione | Acciaio o inox AISI 316 | PN16 |
| Accumulo condense alta T (oltre 200°C) o cicli termici | Magnetico | Inox AISI 316 | PN25 / PN40 o superiore |
| Serbatoio stoccaggio prodotti chiari (gasolio, lube oil) | Riflessione | Ottone PN10 o inox PN16 | PN10 / PN16 |
| Serbatoio stoccaggio prodotti scuri o alti > 4 m | Magnetico | Inox AISI 316 | Atmosferico / PN16 |
| Pig launcher/receiver, drenaggio barrel | Riflessione o Livellostato visivo | Inox AISI 316 | PN16 dimensionato sul barrel |
| Separatore d'acqua aria/gas bassa pressione | Livellostato visivo | PVC o inox AISI 316 | Atmosferico / PN10 |
Gli accumuli di condense sono i serbatoi (o pozzetti) dove si raccoglie il condensato del vapore di processo o di servizio prima del rinvio in caldaia, dello scarico controllato o del trattamento. Si trovano su praticamente ogni impianto che usa vapore: dai sistemi di tracciatura ai gruppi di scambio termico, dalle linee di processo alle utility di sito.
Per il subfornitore o l'OEM che produce skid di recupero condense, gruppi di pompaggio condense (CPP) o linee di tracing, l'indicatore di livello sull'accumulo è un componente standard. Le condizioni operative sono però molto variabili: si va da pochi bar e 100°C su utility a bassa criticità, fino a 30-40 bar e oltre 200°C su recuperi da processo gravoso.
Pressione < 5 bar, temperatura < 150°C. Indicatore a riflessione PN16 in inox AISI 316 con vetro DIN 7081 R-form, lunghezza tipica 200-500 mm. Soluzione standard, economica, robusta. Eventuale livellostato visivo per scarico automatico.
Pressione 5-15 bar, T 150-200°C. Indicatore a riflessione PN25 con vetro DIN 7081 R-form spessore 21 mm. Verifica della compatibilità con eventuali tracce di acqua trattata (pH, additivi anticorrosivi). Possibilità di abbinamento con livellostato visivo.
T > 200°C, cicli termici frequenti, possibili colpi d'ariete. Si passa direttamente al magnetico in inox AISI 316 per eliminare il vetro come punto debole e gestire facilmente alte temperature, alti cicli di shock termico e integrazione di switch di alto/basso livello.
Sono i serbatoi di accumulo prodotti finiti, intermedi o ausiliari: gasolio, oli combustibili, lube oil, additivi, prodotti di rettifica, residui. Tipici dei depositi di sito, delle aree di carico/scarico, dei serbatoi di servizio per gruppi elettrogeni e turbine, dei buffer di processo. Per il subfornitore di skid di pompaggio, di linee di trasferimento o di sistemi antincendio, sono applicazioni ricorrenti.
La pressione è quasi sempre atmosferica o molto leggera (qualche centinaio di mbar di vapor pressure). La temperatura è ambiente o leggermente riscaldata su oli pesanti. Il driver tecnico principale per la scelta dell'indicatore non è la pressione: è il colore/opacità del fluido e l'altezza del serbatoio.
Fluidi trasparenti o leggermente colorati, serbatoi fino a ~3 metri. Indicatore a riflessione nelle versioni economiche PN10 ottone o PN16 inox. Vetro DIN 7081 R-form. Costo contenuto, lettura netta a distanza.
Fluidi neri, marroni scuri, opachi. La lettura attraverso il vetro è inefficace: il riflex non distingue il livello con sufficiente contrasto. Si passa al magnetico in inox AISI 316, dove la lettura non dipende dal fluido.
Indipendentemente dal colore del fluido, oltre 4 metri il vetro richiede sezioni multiple con staffe di supporto. Il magnetico è strutturalmente più adatto: camera unica continua, colonna di bandierine leggibile a 20-30 metri.
I pig launcher e pig receiver sono le apparecchiature di lancio e ricezione dei "pig" (raschiatori) usati per pulizia e ispezione interna delle pipeline. Per il subfornitore che produce queste apparecchiature, o per il manutentore che le gestisce, l'indicatore di livello ha una funzione molto specifica e diversa dalle altre tre applicazioni di questa guida.
Sul barrel del launcher/receiver l'indicatore non misura un fluido di processo in continuo. Misura il livello del liquido residuo o di drenaggio che si accumula durante le operazioni di pressurizzazione, depressurizzazione e spurgo prima dell'apertura del barrel. È un'applicazione intermittente: il livello cambia a tratti, in momenti precisi del ciclo operativo, e l'esigenza è soprattutto di sicurezza (sapere se c'è ancora liquido prima di aprire) più che di misura quantitativa.
Indicatore di lunghezza contenuta (200-500 mm), in inox AISI 316, dimensionato per la classe di pressione del barrel della pipeline. Tipicamente PN16 o superiore a seconda della pipeline. Connessioni laterali sul barrel a quote precise definite dal costruttore del launcher.
Quando serve solo verifica visiva del residuo, l'indicatore a riflessione PN16 in inox AISI 316 è la scelta standard. Robusto, economico, ben dimensionabile per la classe di pressione del barrel.
Quando serve anche un segnale elettrico per inibire l'apertura del barrel finché il drenaggio non è completo, il livellostato visivo in inox è la soluzione completa: lettura locale + contatto elettrico per allarme di alto livello.
Sono i dispositivi che separano l'acqua condensata da circuiti di aria compressa, gas tecnici a bassa pressione, gas di servizio, impianti di condizionamento gas o linee di strumentazione pneumatica. Si trovano in praticamente ogni impianto industriale che usa aria compressa per servizio o controllo, e su circuiti gas dove la condensazione di acqua è inevitabile.
Per il subfornitore che produce gruppi di trattamento aria, skid di servizio o sistemi di drenaggio condensa, l'indicatore di livello sul separatore non misura un livello di processo continuo: rileva la presenza di acqua condensata da scaricare. L'esigenza è binaria: c'è acqua sopra una soglia e va scaricata, oppure no. La soluzione naturale non è un indicatore di livello tradizionale, è un livellostato visivo.
Scarico condensa di compressori, separatori centrifughi, filtri coalescenti. Livellostato visivo in PVC (versione INM OP EL PVC), economico e adatto alla leggera acidità della condensa. Lunghezza 100-300 mm tipicamente sufficiente.
Quando il gas non è aria pura (gas di servizio leggermente aggressivi, presenza di tracce di sulfidi, ammoniaca, CO2 umida), si passa al livellostato visivo in inox AISI 316 per resistenza chimica e a temperature più alte.
Quando il fluido non deve essere contaminato (gas tecnici puri, gas medicali, applicazioni farmaceutiche su aria compressa di servizio), si usa la versione a clamp esterna (IBT PVC 63), dove il sensore è applicato all'esterno del tubo trasparente e non c'è galleggiante a contatto.
Una guida onesta vale più di una guida che promette tutto. MCA è un partner reattivo per applicazioni di linea e di servizio, non il fornitore certificato direttamente sotto capitolato EPC della raffineria. Ci sono applicazioni del settore oil & gas dove non siamo la scelta giusta, e preferiamo dirlo qui invece di scoprirlo dopo l'ordine.
| Applicazione | Perché non è il nostro perimetro | Riferimento più adatto |
|---|---|---|
| Separatori gas/liquido in alta pressione (PN64+, ANSI 600+) | Capitolati API gravosi, certificazioni di filiera specifiche, necessità di TPI in fase di FAT | Fornitore certificato direttamente sotto capitolato EPC |
| Serbatoi GPL e LPG sotto capitolato API | Norme specifiche per servizio gas liquefatti, certificazioni di filiera, costruttori dedicati | Fornitore con catalogo dedicato GPL e certificazioni applicabili |
| Scrubber con ammine, MEG, glicoli ad alta T | Chimica aggressiva specifica del settore upstream, materiali speciali certificati | Fornitore con esperienza diretta su servizio amine/MEG |
| Servizio idrogeno H2 con capitolato low-emission | Capitolati ISO 15848, test type su packing/tenute, qualifiche specifiche | Fornitore certificato low-emission con esperienza H2 |
| Applicazioni offshore con capitolato dedicato | Norme NORSOK, DNV, certificazioni offshore, salt fog testing | Fornitore con catalogo offshore dedicato |
| FAT con TPI obbligatorio (Lloyd's, BV, DNV) su capitolato EPC severo | Processo qualifica fornitore in fase progetto EPC, non gestibile come ordine standard | Fornitore qualificato direttamente nel pre-bid EPC |
Su tutte queste applicazioni, se sei un subfornitore che riceve la richiesta da un EPC e vuoi capire se MCA può comunque coprire la parte standard del pacchetto (per esempio il livellostato visivo di servizio su un'apparecchiatura con altri strumenti certificati), contattaci comunque. La regola pratica è: se lo strumento è "da capitolato" non siamo la prima scelta; se lo strumento è "di servizio" su un'apparecchiatura più grande, spesso lo siamo.
L'indicatore va dimensionato sulla classe del recipiente, non sulla pressione operativa media. Errore tipico sui pig launcher: pipeline ANSI 600, barrel ANSI 600, indicatore PN16. Sbagliato.
Su serbatoi di prodotti scuri (oli pesanti, bitumi, residui), specificare un indicatore a vetro è un errore: la lettura non funziona. Magnetico, sempre.
Condense di vapore non sono acqua pura: contengono additivi anticorrosivi, possibili tracce di soda caustica, residui di trattamento. Tutto questo attacca il vetro nel tempo. Verificare sempre la chimica reale.
L'integrazione di switch sul riflex è complicata e poco elegante. Se sai dall'inizio che ti serviranno segnali, scegli direttamente trasparenza con livellostato, magnetico con reed/reedchain, o livellostato visivo.
Un serbatoio alto 4 metri non richiede un indicatore di 4 metri. La lunghezza utile dell'indicatore va sulla zona di operatività del livello, tipicamente il 70-80% centrale del serbatoio. Specificare lunghezze inutilmente grandi aumenta costi e fragilità senza beneficio operativo.
Le versioni standard sono rapide, le versioni custom (materiali speciali, lunghezze fuori standard, classi superiori a PN40) richiedono lead time più lunghi. Se il subfornitore deve consegnare uno skid in 6 settimane, conviene anticipare la richiesta dell'indicatore in fase di pre-engineering.
Un costruttore italiano di skid di pompaggio condense per un cliente petrolchimico deve specificare gli indicatori di livello su tre apparecchiature dello skid: il pozzetto di raccolta condense (atmosferico, T fino a 110°C), il serbatoio buffer di rilancio (PN10, T 90°C), e il separatore d'acqua sull'aria strumenti del pannello pneumatico.
La selezione tecnica corretta è: indicatore di livello a riflessione PN16 inox AISI 316 sul pozzetto di raccolta (lunghezza 400 mm, vetro DIN 7081 R-form); indicatore a riflessione PN16 inox sul buffer di rilancio (lunghezza 600 mm, eventualmente abbinato a livellostato visivo INM OP EL inox per controllo pompa di rilancio); livellostato visivo PVC (INM OP EL PVC, 150 mm) sul separatore d'acqua dell'aria strumenti.
Tre strumenti diversi su tre punti diversi della stessa apparecchiatura, ognuno scelto sulla base del fluido, della pressione e della funzione. Tempi di consegna in linea con la produzione dello skid (4-5 settimane). Nessuno dei tre richiede certificazioni EPC speciali, perché lo skid completo è certificato dal costruttore, non i singoli strumenti standard.
Su accumuli di condense la scelta dipende dalla pressione residua e dalla temperatura del condensato. Per condense a bassa pressione e temperature contenute si usa tipicamente un indicatore a riflessione PN16 con vetro DIN 7081 R-form, robusto ed economico. Per condense ad alta temperatura, condense da vapore in pressione o accumuli su circuiti dove il rischio di colpo d'ariete è significativo, si usa un indicatore di livello magnetico, che elimina il vetro come punto debole e tollera meglio cicli termici e meccanici. La temperatura del condensato è il driver principale: oltre i 200°C il magnetico è quasi sempre la scelta corretta.
Per serbatoi di stoccaggio prodotti petroliferi atmosferici o a leggera pressione (gasolio, oli combustibili, lube oil, intermedi) la scelta tipica è l'indicatore di livello a riflessione nelle versioni PN10 ottone o PN16 inox, con vetro DIN 7081 R-form. Per serbatoi alti, prodotti scuri o opachi (oli pesanti, residui), oppure quando serve trasmissione continua del livello a sala controllo, si passa al magnetico, che ha lettura non influenzata dal colore del fluido, supporta lunghezze fino a 4-6 metri in camera unica e integra nativamente reedchain con segnale 4-20 mA.
Sì, ma con una funzione specifica: non si misura un fluido di processo in continuo, ma il livello del liquido residuo o di drenaggio che si accumula nel barrel del launcher/receiver durante le operazioni di pressurizzazione, depressurizzazione e spurgo. La scelta tipica è un indicatore a riflessione PN16 di lunghezza contenuta o, nelle applicazioni più frequenti, un livellostato visivo con segnale elettrico per allarme di alto livello prima dello spurgo. È un'applicazione intermittente che non richiede strumentazione gravosa, ma deve essere dimensionata per la classe di pressione del barrel.
Sui separatori d'acqua di circuiti aria compressa, gas tecnici a bassa pressione e impianti di condizionamento gas, l'obiettivo non è misurare un livello di processo ma rilevare la presenza di acqua condensata da scaricare. La soluzione tipica è un livellostato visivo in PVC o inox AISI 316 con galleggiante magnetico o sensore clamp esterno, che fornisce sia lettura visiva del residuo sia segnale elettrico per attivare lo scarico automatico o l'allarme. Il PVC è preferibile su aria/gas con condense leggermente acide; l'inox quando temperatura o pressione del separatore lo richiedono.
MCA fornisce strumentazione adatta ad applicazioni oil & gas di linea e di servizio, tipicamente integrata da EPC, OEM, costruttori di skid, distributori e imprese di manutenzione. Per progetti dove il capitolato richiede certificazioni specifiche di settore (API 6D, ASME B31.3, NACE MR0175, ISO 15848 e simili) consigliamo di verificare in fase di richiesta la coerenza tra le specifiche del capitolato e le configurazioni a catalogo. MCA è un partner adatto a coprire applicazioni standard e di servizio con tempi rapidi e configurazioni custom; per progetti EPC ad altissima criticità il riferimento naturale resta il fornitore certificato direttamente sotto capitolato.
I tempi dipendono dalla configurazione. Le versioni standard a catalogo (riflessione PN10/PN16 in dimensioni più diffuse, livellostato visivo INM OP EL inox o PVC) sono tipicamente disponibili in tempi rapidi. Le versioni in classe PN25 o PN40, con materiali speciali (Hastelloy, Monel, titanio) o lunghezze custom richiedono lead time più lunghi e vanno verificate caso per caso. Per progetti con vincoli di consegna stretti tipici dei subfornitori (skid in produzione, manutenzioni programmate) consigliamo di anticipare la richiesta per concordare la finestra di disponibilità.
Per condense ad alta temperatura (oltre 200°C) la scelta più sicura è l'indicatore di livello magnetico, perché elimina il vetro come punto debole e tollera meglio shock termici e cicli ripetuti. Le versioni a vetro DIN 7081 borosilicato lavorano fino a 280°C, ma in presenza di cicli termici frequenti, colpi d'ariete o presenza di tracce di solidi, il vetro tende a opacizzarsi o microcrackare nel tempo. Il magnetico, con camera in inox AISI 316 o materiali superiori, mantiene leggibilità nel tempo e supporta facilmente l'integrazione di switch di alto/basso livello.
Per serbatoi alti oltre 4 metri il riflex e la trasparenza richiedono sezioni di vetro multiple sovrapposte con staffe di supporto, e la lettura a tutta altezza diventa frammentata. La scelta più sensata è l'indicatore di livello magnetico, costruito con camera unica continua fino a 4-6 metri (e oltre nelle versioni segmentate), con colonna di bandierine bicolore leggibile a 20-30 metri di distanza. Il magnetico in queste applicazioni è anche più conveniente nel ciclo di vita perché non richiede sostituzione vetri e ha manutenzione minima.
Sì. Sull'indicatore di livello magnetico l'integrazione di switch reed (per soglie di minima/massima) e di reedchain (trasmettitore continuo 4-20 mA) è nativa e si applica dall'esterno della camera, senza penetrazioni nel processo. Sull'indicatore a trasparenza è possibile abbinare un livellostato esterno o utilizzare la versione con livellostato integrato. Sull'indicatore a riflessione l'integrazione non è nativa: in alternativa si abbina un livellostato visivo separato. Su pig launcher/receiver e separatori d'acqua il livellostato visivo è spesso direttamente la soluzione completa.
Se sei un EPC, OEM, costruttore di skid o impresa di manutenzione e hai bisogno di specificare un indicatore di livello per una delle applicazioni di questa guida, mandaci fluido, pressione, temperatura, classe del recipiente e contesto di installazione. Risposta tecnica in tempi rapidi, configurazioni custom dove ha senso.
Vuoi una selezione più rapida? Se l'applicazione è una di quelle coperte in questa pagina, mandaci fluido, pressione, classe del recipiente e lunghezza utile.
