Indicatore di livello a trasparenza
Guida tecnica 2026 alla scelta per serbatoi atmosferici o in pressione, con versioni PN16, PN25, PN40, vetro DIN 7081, protezione mica e livellostato
MCA Strumentazione Industriale · cluster livello visivo
Guida tecnica 2026 alla scelta per serbatoi atmosferici o in pressione, con versioni PN16, PN25, PN40, vetro DIN 7081, protezione mica e livellostato
Pagina prodotto pillar · cluster livello visivo MCA
Un indicatore di livello a trasparenza è un dispositivo visivo che mostra il livello reale del liquido in un serbatoio sfruttando il principio dei vasi comunicanti, attraverso una coppia di vetri DIN 7081 T-form contrapposti che permettono di vedere direttamente il fluido.
È la soluzione corretta quando serve vedere il fluido (colore, presenza di particolato), leggere l'interfaccia tra due liquidi non miscibili (acqua/olio), oppure quando si lavora con vapore acqueo ad alta pressione protetto da scudi mica. Per applicazioni più semplici dove basta sapere "dove" è il livello, l'indicatore di livello a riflessione è spesso più conveniente.
La scelta corretta dipende soprattutto da cinque fattori: serbatoio atmosferico o in pressione, pressione di esercizio, temperatura, tipo di vetro e necessità di sola lettura visiva o anche di segnalazione elettrica.
L'indicatore di livello a trasparenza è la scelta corretta quando vuoi vedere direttamente il livello del liquido sul serbatoio, senza elettronica, con lettura immediata e struttura configurabile in base a pressione, temperatura e materiale. È anche la pagina madre del cluster MCA dedicato agli indicatori di livello visivi.
Il funzionamento si basa sull'equilibrio idrostatico tra il serbatoio e il tubo indicatore: a parità di pressione, il livello del fluido si stabilizza alla stessa altezza nei due volumi. Una camera laterale chiusa da due vetri DIN 7081 T-form (lisci) contrapposti permette di vedere il fluido in trasparenza, distinguendone colore, presenza di particolato ed eventuale interfaccia con un secondo liquido.
In presenza di pressione interna, il sistema funziona correttamente solo se le connessioni superiore e inferiore garantiscono equilibrio tra fase liquida e fase vapore. Per vapore acqueo ad alta pressione (oltre 22 bar saturo) i vetri vengono protetti da scudi in mica naturale che ne estendono significativamente la vita utile.
Questa pagina è la madre del cluster MCA livello visivo. Se cerchi un'altra tecnologia, oppure un settore applicativo specifico, qui sotto trovi i percorsi del cluster.
Vai alla guida confronto trasparenza, riflessione o magnetico: il metodo MCA in 5 domande per la scelta corretta.
Vai al caso applicativo del tuo settore:
Oil & gas ·
Trattamento acque ·
Caldaie e vapore
Riflessione per applicazioni standard
Magnetico per condizioni gravose
Livellostato visivo per lettura + segnale
Se devi orientarti velocemente, parti da qui.
| Applicazione | Versione consigliata | Motivo principale |
|---|---|---|
| Serbatoio non pressurizzato | Versione per pressione atmosferica | Soluzione semplice, economica e molto leggibile |
| Linea o serbatoio con pressione moderata | PN16 | Configurazione robusta per impianti industriali standard |
| Processo più gravoso | PN25 | Maggiore margine di sicurezza e solidità dell'assieme |
| Applicazione severa o alta pressione | PN40 | Versione più robusta tra le versioni standard |
| Vapore alta pressione (oltre 22 bar) | Trasparenza con scudi mica | Mica protegge dall'azione solvente dell'acqua di caldaia |
| Lettura visiva + segnale elettrico | Indicatore con funzione di livellostato | Combina ispezione diretta e controllo automatico |
| Lettura solo "dove" è il livello, fluido pulito | Indicatore a riflessione | Più economico, lettura migliore a distanza |
| Alta pressione (> PN40), gas tecnici, fluidi opachi | Indicatore magnetico | Niente vetro, oltre i limiti del DIN 7081 |
Se devi solo leggere il livello, basta una versione visiva. Se serve anche un allarme elettrico, conviene la versione con livellostato o il livellostato visivo compatto.
È la prima distinzione da fare. Un indicatore corretto per serbatoio aperto non è automaticamente adatto a un processo in pressione, dove servono corpo, vetro e connessioni dimensionati.
Borosilicato DIN 7081, quarzo e protezioni mica hanno comportamenti diversi con temperatura, shock termico, vapore e fluido. La scelta corretta del vetro determina la vita utile reale dello strumento.
Gli indicatori di livello a trasparenza non sono tutti uguali. MCA può fornire versioni per serbatoi atmosferici, versioni in pressione (PN16, PN25, PN40) e configurazioni con funzione di livellostato, con differenti materiali, lunghezze, vetri e protezioni in mica per applicazioni vapore.

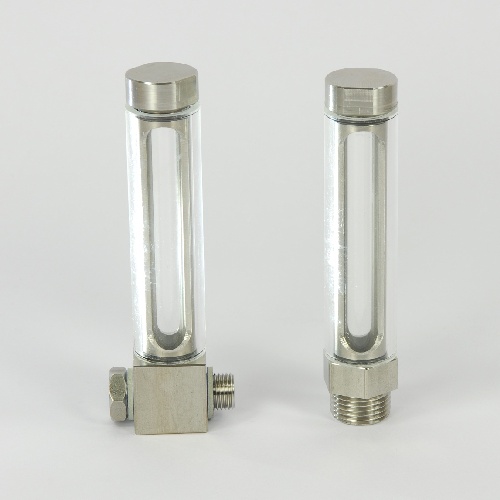

È la soluzione più adatta quando il serbatoio lavora a pressione atmosferica e serve una lettura visiva semplice, chiara e immediata del livello del liquido.
Può essere configurato con termometro integrato, scala graduata, armatura intorno al vetro oppure versione libera, con connessione dal basso o doppia connessione basso/alto.
È una scelta molto equilibrata per applicazioni industriali in pressione dove serve una soluzione robusta, configurabile e disponibile in più materiali.

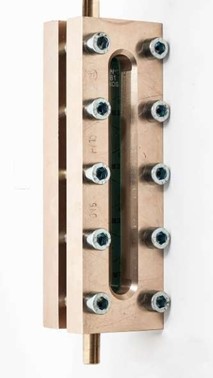

La versione PN25 è indicata quando il processo richiede un margine di sicurezza superiore e una struttura più adatta a impianti gravosi: oleodinamica termica, processi a media pressione, vapore fino a 22 bar saturo.

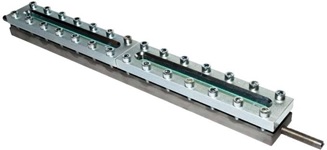

È la versione da valutare quando il livello visivo deve essere garantito anche in condizioni di pressione più elevate e su impianti più severi. Tipica per caldaie a vapore, impianti chimici a pressione, oleodinamica termica industriale.
Questa è la prima decisione da prendere. L'indicatore per serbatoio atmosferico è diverso da quello destinato a un processo in pressione, sia per costruzione sia per livello di robustezza richiesto.
Adatta a serbatoi aperti o non pressurizzati, dove conta soprattutto la semplicità di lettura del livello. Costruzione leggera, vetri DIN 7081 standard, costo contenuto.
Necessaria quando il fluido lavora in condizioni più gravose e servono corpo, vetro e connessioni adeguati alla pressione di esercizio. Le classi standard sono PN16, PN25 e PN40.
Regola pratica: se il processo è in pressione, la scelta non si fa sul solo ingombro o sul prezzo. Vanno verificati pressione reale, temperatura, fluido, vetro e tipo di connessione. Per oltre PN40 o per fluidi pericolosi (gas tecnici, idrogeno) la scelta corretta diventa l'indicatore di livello magnetico, dove non c'è vetro a contatto col processo.
Il vetro non è un accessorio secondario: è uno degli elementi più importanti per durata, sicurezza e leggibilità dell'indicatore. La norma DIN 7081 definisce dimensioni e caratteristiche dei vetri oblunghi temperati per indicatori di livello industriali. Per la trasparenza si usa la variante T-form (liscia su entrambi i lati), montata in coppia contrapposta sulla camera di misura.
| Tipo di vetro | Range termico | Resistenza chimica | Quando si usa |
|---|---|---|---|
| Borosilicato DIN 7081 T-form (standard) | Fino a ~280°C in continuo, 300°C con mica | Eccellente. Classe idrolitica HGB 1, classe acidi 1, classe alcali A2 | Soluzione standard per la grande maggioranza delle applicazioni industriali |
| Sodalime DIN 8902 | Fino a ~150°C in continuo, ΔT ridotto | Inferiore al borosilicato, più sensibile a NaOH | Applicazioni meno gravose, costo ridotto, no CIP intensivi |
| Vetro al quarzo | Fino a 600°C e oltre | Eccellente, soluzione speciale | Applicazioni ad alta temperatura oltre i limiti del borosilicato |
| Borosilicato + scudo mica | Fino a ~300°C, vapore alta pressione | Mica protegge il vetro dall'azione solvente dell'acqua di caldaia | Caldaie a vapore sopra 22 bar saturo, processi vapore alta pressione |
Il vetro mica è una protezione costituita da un foglio sottile di mica naturale interposto tra il vetro DIN 7081 dell'indicatore e il fluido di processo. Serve principalmente sulle caldaie a vapore ad alta pressione (oltre 22 bar saturo), dove l'acqua di caldaia in saturazione ha azione solvente sul borosilicato.
Senza mica, sopra 22 bar saturo il vetro si degrada visibilmente in pochi mesi: opacizzazione, microcrack, rottura. Con la mica, la stessa applicazione mantiene leggibilità per 4-8 anni a seconda della qualità dell'acqua di caldaia, dei cicli termici e dei trattamenti chimici utilizzati.
La mica è chimicamente molto stabile, sopporta temperature elevate ed è la protezione standard del settore vapore industriale. Per applicazioni più gravose oltre 40 bar saturo, la scelta più affidabile diventa l'indicatore di livello magnetico, che elimina del tutto il vetro come punto debole.
Risposta breve: la scelta del vetro dipende da temperatura, shock termico, compatibilità chimica e pressione. Borosilicato DIN 7081 è lo standard per la maggioranza delle applicazioni; sodalime DIN 8902 per applicazioni leggere; quarzo per altissima temperatura; protezione mica per vapore ad alta pressione. Quando il processo è più severo, il vetro corretto diventa decisivo quanto il corpo dell'indicatore.
In alcuni impianti non basta vedere il livello: serve anche generare un segnale elettrico di minima, massima o allarme. In questi casi conviene valutare un indicatore di livello a trasparenza con funzione di livellostato, oppure direttamente un livellostato visivo compatto, che integra lettura visiva e contatto elettrico in un solo strumento.
È utile quando vuoi combinare lettura visiva immediata e automazione di processo in un unico assieme: avvio/arresto pompe, allarmi di soglia, protezione anti-funzionamento a secco, gestione di scarichi automatici.
È una soluzione interessante per quadri macchina, serbatoi di servizio, circuiti ausiliari, impianti di trattamento acque, dosaggio reagenti chimici e processi dove l'operatore deve sia vedere il livello sia ricevere un segnale elettrico verso PLC o quadro elettrico.
La tabella seguente riassume quando usare e quando evitare le principali versioni disponibili.
| Versione | Quando usarla | Quando NON è la scelta migliore | Punto forte |
|---|---|---|---|
| Pressione atmosferica | Serbatoi non pressurizzati e applicazioni semplici | Processi in pressione o più gravosi | Semplicità e costo contenuto |
| PN16 | Applicazioni industriali standard in pressione | Quando il margine di sicurezza richiesto è superiore | Buon equilibrio tra robustezza e versatilità |
| PN25 | Impianti più gravosi, vapore fino a 22 bar saturo | Quando basta una soluzione più leggera | Maggiore robustezza |
| PN40 | Applicazioni più severe o ad alta pressione | Quando il processo è semplice e non richiede questa classe | Massima solidità tra le versioni standard |
| Con scudi mica | Vapore acqueo oltre 22 bar saturo | Applicazioni non vapore | Protegge il vetro dall'azione solvente dell'acqua di caldaia |
| Con funzione di livellostato | Quando serve lettura visiva + segnale elettrico | Quando basta solo vedere il livello | Unisce controllo locale e automazione |
| Tecnologia | Precisione | Costo | Manutenzione |
|---|---|---|---|
| Indicatore a trasparenza | ± livello visivo diretto | Basso-medio | Media (vetro) |
| Indicatore a riflessione | ± livello visivo diretto | Basso | Media (vetro) |
| Indicatore magnetico | ± livello visivo diretto | Medio-alto | Bassa (no vetro) |
| Radar | ±2–5 mm | Alto | Bassa |
| Ultrasuoni | ±5–10 mm | Medio | Media |
In un impianto di trattamento acqua, un indicatore a trasparenza permette all'operatore di verificare immediatamente il livello anche in caso di guasto del sensore radar, garantendo ridondanza visiva del sistema. L'indicatore visivo non misura il livello: lo mostra direttamente, eliminando errori di interpretazione tipici dei sensori indiretti.
In un secondo esempio, su una caldaia a vapore industriale a 28 bar saturo, l'indicatore a trasparenza con scudi mica e vetro DIN 7081 T-form spessore 21 mm sostituisce vantaggiosamente la versione riflex (che a quella pressione si degraderebbe in pochi mesi) e fornisce lettura affidabile per anni con manutenzione ordinaria.
L'indicatore di livello a trasparenza è la pagina madre del cluster MCA dedicato agli indicatori di livello visivi. Questa pagina è il punto di riferimento; le altre pagine del cluster approfondiscono tecnologie alternative e applicazioni specifiche.
Indicatore a riflessione — vetro DIN 7081 R-form, lettura nero/argento a distanza
Indicatore magnetico — niente vetro, alta pressione, gas tecnici, fluidi opachi
Livellostato visivo — lettura visiva + segnale elettrico in un solo strumento
Trasparenza, riflessione o magnetico?
Il metodo MCA in 5 domande per scegliere la tecnologia corretta in base a fluido, pressione, temperatura, sicurezza e segnali richiesti.
Oil & gas — separatori, day tank, pig launcher
Trattamento acque — vasche, dosaggio reagenti, fanghi
Caldaie e vapore — corpo cilindrico, degassatori, olio diatermico
Descrivici serbatoio, pressione, temperatura, fluido e lunghezza utile: ti aiutiamo a capire quale versione di indicatore di livello a trasparenza valutare davvero, oppure se conviene un'altra tecnologia del cluster.
L'indicatore di livello a trasparenza appartiene al cluster MCA delle soluzioni per controllo visivo del livello e si collega ai seguenti prodotti:
La causa più comune è lo shock termico sul vetro. Un ciclo CIP tipico porta la temperatura da 20°C a 80–85°C in pochi minuti, generando un ΔT di circa 60°C. Il vetro sodalime tollera solo 40–50°C ΔT e può rompersi, mentre il vetro borosilicato DIN 7081 resiste fino a circa 120-160°C ΔT ed è quindi più adatto per applicazioni con CIP frequenti.
Dipende dal tipo di vetro e dalle condizioni operative. In presenza di cicli CIP con soda caustica a 80°C, un vetro sodalime ha una vita utile tipica di 18–24 mesi prima di mostrare corrosione o microcrack. Un vetro borosilicato DIN 7081 può durare 8–12 anni nelle stesse condizioni, con minore necessità di sostituzione. Per impianti con cicli aggressivi frequenti il magnetico elimina del tutto il problema della sostituzione vetri.
Le cause principali sono: connessioni ostruite, presenza di depositi, differenza di pressione tra parte superiore e inferiore oppure installazione non corretta. Se il circuito superiore non equilibra la fase vapore, il principio dei vasi comunicanti non funziona correttamente e il livello visualizzato risulta falsato.
Quando la pressione di esercizio si avvicina al limite della classe PN16 oppure quando il processo è soggetto a picchi di pressione, shock termici o condizioni gravose. Anche la lunghezza dell'indicatore influisce: maggiore lunghezza significa maggiore sollecitazione meccanica, quindi può essere necessario passare a PN25 o PN40 per sicurezza.
No. L'indicatore a trasparenza fornisce una verifica visiva diretta locale, mentre il radar fornisce una misura continua trasmessa a distanza. In molti impianti vengono usati insieme: il radar per il controllo automatico e l'indicatore visivo come verifica indipendente del segnale del trasmettitore, che resta funzionante anche in caso di guasto elettrico o errore di taratura.
La lunghezza tipica è compresa tra 80 mm e 1500–2000 mm. Oltre queste dimensioni aumentano le sollecitazioni meccaniche e il rischio di deformazioni o rotture, soprattutto in presenza di pressione o vibrazioni. Per lunghezze elevate (silos, serbatoi alti, colonne di processo) è preferibile valutare un indicatore di livello magnetico, costruito con camera unica continua fino a 4-6 metri.
L'opacizzazione è causata principalmente da corrosione chimica, in particolare da soda caustica (NaOH) utilizzata nei cicli CIP, e dall'azione solvente dell'acqua di caldaia in saturazione su vapore ad alta pressione. Il vetro sodalime è più sensibile a questi fenomeni, mentre il borosilicato DIN 7081 ha una resistenza chimica superiore e mantiene la trasparenza più a lungo. Su vapore sopra 22 bar saturo conviene la protezione mica.
Il vetro mica è una protezione costituita da un foglio di mica naturale interposto tra il vetro DIN 7081 dell'indicatore e il fluido di processo. Serve principalmente sulle caldaie a vapore ad alta pressione (oltre 22 bar saturo) per proteggere il vetro dall'azione solvente dell'acqua di caldaia in saturazione, che a temperature elevate attacca il borosilicato. La mica è chimicamente molto stabile, sopporta temperature elevate ed estende la vita utile del vetro da pochi mesi a diversi anni. Per dettagli applicativi vedi la guida Indicatori per caldaie, vapore e olio diatermico.
Sì, soprattutto in ambienti industriali dove esistono rischi di urti, vibrazioni o stress meccanici. Le protezioni possono essere armature metalliche o schermi, che aumentano la sicurezza e riducono il rischio di rottura accidentale. Per serbatoi in pressione si usano sempre valvole di intercettazione che permettono di isolare l'indicatore in caso di rottura del vetro.
Quando oltre alla lettura visiva del livello serve anche un segnale elettrico per controllo pompe, allarmi o automazione. È particolarmente utile in serbatoi di servizio o impianti dove è richiesta sia verifica locale sia integrazione con il sistema di controllo. Per applicazioni più semplici esiste anche il livellostato visivo, soluzione compatta che combina lettura visiva e contatto elettrico in un solo strumento.
In caso di rottura del vetro su un indicatore installato in pressione, si può avere una fuoriuscita improvvisa del fluido, con rischio per l'operatore e per l'impianto. Per questo motivo si utilizzano sempre protezioni, armature e valvole di intercettazione che consentono di isolare rapidamente l'indicatore in caso di guasto. Quando il rischio di rottura del vetro non è accettabile (gas tecnici, idrogeno, alta pressione, fluidi pericolosi), la scelta corretta è l'indicatore di livello magnetico, che non ha vetro a contatto col processo.
L'indicatore a trasparenza usa due vetri lisci DIN 7081 T-form contrapposti e permette di vedere direttamente il fluido, il suo colore e l'eventuale interfaccia tra due liquidi. L'indicatore a riflessione usa un vetro prismatico DIN 7081 R-form e mostra il livello come netto contrasto nero/bianco-argento. La trasparenza è obbligatoria quando serve vedere il colore del fluido, l'interfaccia tra due liquidi, oppure quando si lavora con vapore ad alta pressione protetto da scudi mica. Il riflessione è la scelta standard per la maggior parte delle applicazioni industriali con fluidi puliti, perché ha lettura migliore a distanza e costo più contenuto. Per il confronto completo con anche il magnetico, vai alla guida confronto tecnologie.
Vuoi una selezione più rapida? Inviaci pressione, temperatura, fluido, lunghezza e configurazione richiesta.
