Vetri tecnici per applicazioni oltre i limiti del borosilicato. Quarzo fino a 600°C, ceramico Robax-style fino a 760°C con shock termico oltre 700°C ΔT.
Pagina prodotto · cluster vetri tecnici · alta temperatura
Il vetro borosilicato DIN 7080 e DIN 7081 lavora in continuo fino a 280°C. Oltre questa soglia il vetro non è più la tecnologia corretta e servono materiali dedicati: vetro al quarzo o vetro ceramico, due famiglie distinte con caratteristiche tecniche e applicazioni diverse.
Il vetro al quarzo è la scelta quando serve trasparenza ottica eccellente a temperature elevate: lavora fino a 600°C, ha aspetto perfettamente trasparente, eccellente resistenza chimica generale. Il vetro ceramico (Robax-style) è la scelta quando serve resistenza estrema agli shock termici e temperature ancora più alte: lavora fino a 760°C, tollera ΔT oltre 700°C, ma ha trasparenza ridotta con sfumatura ambrata.
Questa pagina copre entrambe le famiglie. Le sezioni sono organizzate per facilitare la consultazione: confronto rapido in cima, poi sezione dedicata al vetro al quarzo, poi sezione dedicata al vetro ceramico, poi applicazioni e ricambistica.
Stai cercando un vetro per applicazione standard? Per applicazioni fino a 280°C il borosilicato DIN 7080 e DIN 7081 è quasi sempre la scelta corretta ed economicamente più vantaggiosa. Quarzo e ceramico costano significativamente di più e si giustificano solo quando il borosilicato non è più adatto. Se non sei sicuro, parti dalla pagina vetri tecnici per strumentazione industriale.

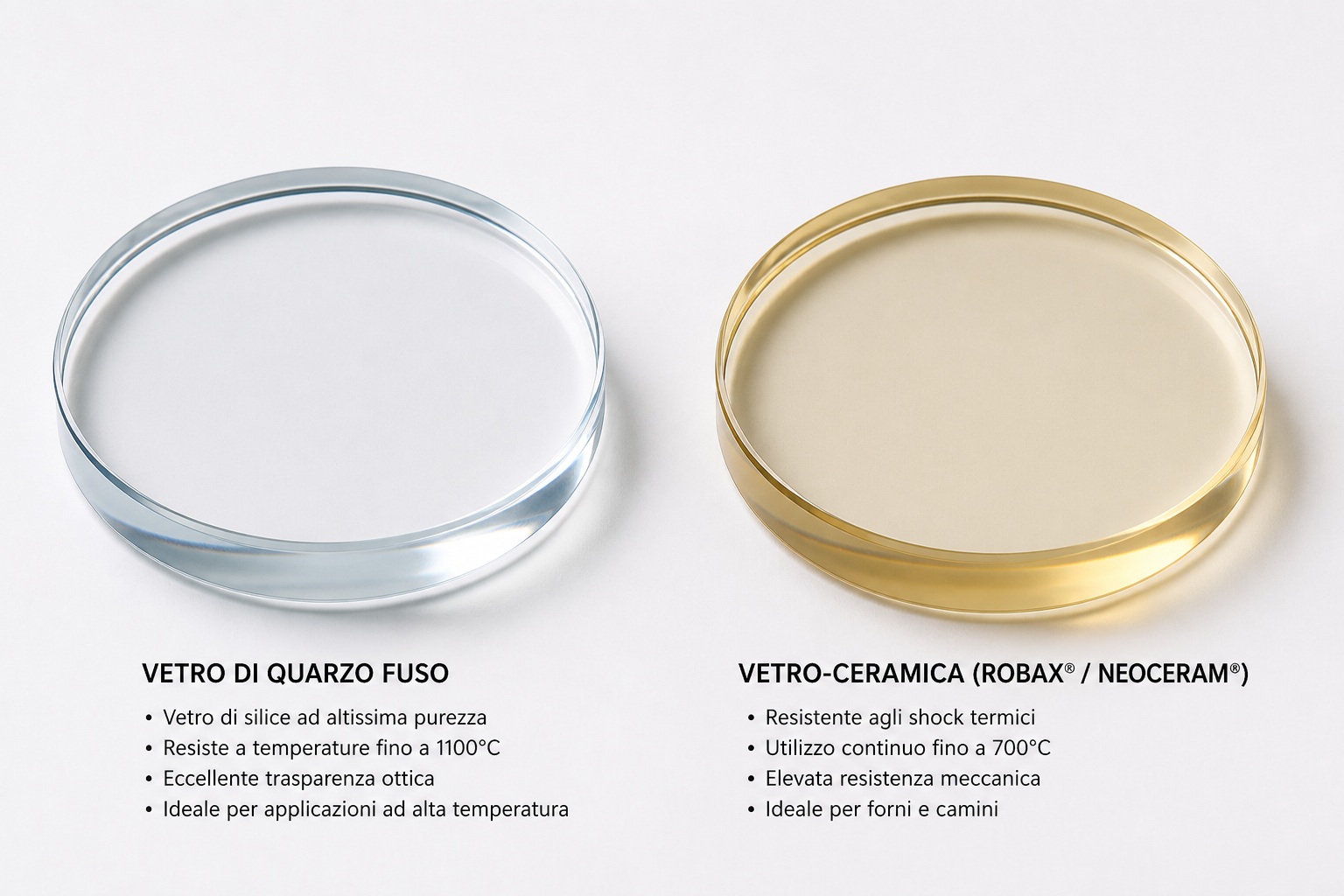

Quarzo e ceramico sono entrambi vetri "ad alta temperatura" ma rispondono a esigenze diverse. Questa tabella aiuta a scegliere prima di entrare nel dettaglio.
| Caratteristica | Vetro al quarzo | Vetro ceramico (Robax-style) |
|---|---|---|
| Tipo di materiale | Silice (SiO₂) pura fusa | Vetroceramica (silice + ossidi nucleanti, struttura cristallina) |
| Aspetto visivo | Perfettamente trasparente | Leggermente trasparente con sfumatura ambrata |
| Temperatura max continua | 600°C | 760°C |
| Temperatura max in punte brevi | 1000°C | ~700-750°C continui (estremi più elevati in punte) |
| Resistenza shock termico ΔT | ~800°C | Oltre 700°C in modo costante |
| Coefficiente dilatazione termica | 0,5 × 10⁻⁶ K⁻¹ | Praticamente nullo (~0,1 × 10⁻⁶ K⁻¹) |
| Trasmissione UV | Eccellente | Limitata |
| Trasmissione IR | Buona | Eccellente (lascia passare il calore) |
| Resistenza chimica | Eccellente (eccetto HF) | Buona |
| Costo relativo | Alto | Medio-alto |
| Punto di forza | Trasparenza ottica perfetta a alta T | Shock termico estremo + temperature superiori |
La scelta tra borosilicato standard e vetri ad alta temperatura non è sfumata: si fa sui limiti tecnici del materiale, non sul prezzo. Sotto i limiti del borosilicato (280°C continui, 160°C ΔT shock termico) il borosilicato è la scelta più conveniente. Sopra i limiti, scegliere borosilicato significa rotture frequenti, fermi impianto, sostituzioni costose.
Sopra il limite del borosilicato e dentro il range del quarzo. Vetro al quarzo è la scelta tipica. Per applicazioni con shock termici severi entro questo range si valuta il vetro ceramico per maggiore robustezza.
Sopra il limite del quarzo. Vetro ceramico è obbligatorio. Su queste applicazioni la trasparenza ridotta del ceramico è spesso accettabile perché serve solo vedere se c'è fiamma o luce nel forno, non leggere dettagli del fluido.
Indipendentemente dalla temperatura massima, se l'applicazione ha cicli termici frequenti con ΔT oltre 200-300°C, il vetro ceramico è preferibile. Il borosilicato si rompe ai cicli, il quarzo li tollera bene ma il ceramico è ancora più stabile.
Sopra il limite anche del vetro ceramico. Servono materiali speciali non vetrosi (ceramiche tecniche, materiali refrattari trasparenti) o tecnologie alternative di ispezione (telecamere endoscopiche raffreddate, sensori non visivi).
Il vetro al quarzo è ottenuto dalla fusione di silice (SiO₂) pura a temperature elevatissime, intorno ai 2000°C. Il risultato è un materiale silicico amorfo (vetroso, non cristallino) con purezza chimica eccellente, trasparenza ottica perfetta dall'UV all'infrarosso vicino, e caratteristiche meccaniche e termiche molto superiori ai vetri silicici comuni come il borosilicato.
| Caratteristica | Vetro al quarzo MCA |
|---|---|
| Composizione | Silice (SiO₂) ≥ 99,8% |
| Temperatura di esercizio continua | Fino a 600°C |
| Temperatura massima in punte brevi | Fino a 1000°C |
| Punto di rammollimento | ~1670°C |
| Coefficiente dilatazione termica (20-300°C) | 0,5 × 10⁻⁶ K⁻¹ |
| Resistenza a shock termico ΔT | ~800°C |
| Trasmissione luce visibile | > 92% |
| Trasmissione UV | Eccellente (da ~200 nm) |
| Resistenza chimica acidi | Eccellente (eccetto HF) |
| Resistenza chimica alcali | Buona, superiore al borosilicato |
| Densità | 2,20 g/cm³ |
Spie e finestre su circuiti olio diatermico ad alta temperatura, dove il borosilicato è fuori range. Il quarzo mantiene trasparenza eccellente per ispezione visiva del fluido fino a 600°C.
Finestre di osservazione su forni di trattamento termico, forni di pre-riscaldo, forni di ricottura dove la temperatura è entro 600°C. Quarzo per ispezione di precisione del prodotto in lavorazione.
Ispezione visiva di colate, stampi, processi di colata continua a temperature controllate. Quarzo permette di vedere chiaramente il prodotto fuso e i dettagli del processo.
Componenti ottici per spettrometri, lampade UV, sistemi di analisi che richiedono trasmissione nell'UV. Il quarzo è l'unico vetro che trasmette efficacemente la radiazione UV-B e UV-C.
Spie e finestre su reattori chimici che lavorano a temperature oltre il limite del borosilicato. Quarzo combina alta T e resistenza eccellente agli acidi minerali.
Apparecchiature di laboratorio per processi ad alta temperatura, applicazioni con esposizione UV, analitica strumentale dove serve massima purezza ottica.
Il vetro ceramico (noto commercialmente con marchi come Robax di Schott, ma disponibile anche da altri produttori) è una vetroceramica: un materiale ottenuto partendo da una composizione vetrosa che, dopo formatura, viene sottoposta a trattamento termico controllato per indurre una cristallizzazione parziale. Il risultato è un materiale composito con micro-cristalli inglobati in una matrice vetrosa, che ha proprietà uniche: temperatura di esercizio molto elevata, dilatazione termica praticamente nulla, e resistenza estrema agli shock termici.
| Caratteristica | Vetro ceramico MCA |
|---|---|
| Tipo di materiale | Vetroceramica (silice + ossidi nucleanti) |
| Aspetto | Leggermente trasparente, sfumatura ambrata |
| Temperatura di esercizio continua | Fino a 760°C |
| Coefficiente dilatazione termica (20-700°C) | ~0,1 × 10⁻⁶ K⁻¹ (praticamente nullo) |
| Resistenza a shock termico ΔT | Oltre 700°C in modo costante |
| Trasmissione luce visibile | ~85% (con leggera sfumatura ambrata) |
| Trasmissione UV | Limitata |
| Trasmissione IR | Eccellente (lascia passare il calore radiante) |
| Resistenza meccanica | Buona, superiore al borosilicato |
| Resistenza chimica | Buona, specifica per applicazioni alta T |
Finestre di osservazione su stufe a legna, pellet, biomassa industriali. Il vetro ceramico tollera le temperature di combustione e i cicli di accensione/spegnimento giornalieri senza degradarsi.
Spie su forni di tempra, ricottura, normalizzazione, dove i cicli rapidi di riscaldamento e raffreddamento generano shock termici severi. Il ceramico è progettato esattamente per questo.
Finestre su caldaie di combustione legna, pellet, biomasse, cippato. Combina alta temperatura, shock termici degli avviamenti e resistenza ai depositi di combustione.
Spie su forni ceramici per cottura di prodotti ceramici tecnici, forni di fusione vetraria a media temperatura, processi di sinterizzazione. Temperature elevate sostenute con ispezione visiva del processo.
Finestre di ispezione su condotti di evacuazione fumi caldi (forni industriali, inceneritori, post-combustori). Resistenza ai gas caldi, particolato e cicli termici.
Spie e finestre su forni siderurgici a media temperatura (entro 760°C), processi di lavorazione metalli, stampi caldi. La trasparenza ridotta è accettabile perché serve verificare presenza di fiamma, colore della radiazione termica, livello del materiale fuso.
Riepilogo applicativo per orientare la scelta tra borosilicato standard, quarzo e ceramico.
| Applicazione | Vetro consigliato | Motivo |
|---|---|---|
| Spia su tubazione fino a 250°C | Borosilicato DIN 7080 | Borosilicato copre il range, costo ottimale |
| Indicatore livello fino a 280°C | Borosilicato DIN 7081 | Standard industriale per livelli |
| Spia olio diatermico 280-400°C | Vetro al quarzo | Sopra borosilicato, trasparenza eccellente |
| Spia olio diatermico 400-600°C | Vetro al quarzo | Range tipico del quarzo |
| Forno trattamento termico 500-700°C | Vetro ceramico | Cicli termici severi, shock termici ripetuti |
| Stufa a pellet o biomassa industriale | Vetro ceramico | Shock termici giornalieri, depositi |
| Camino industriale, post-combustore | Vetro ceramico | Gas caldi, particolato, alta T |
| Spia siderurgica fino a 760°C | Vetro ceramico | Range massimo del ceramico |
| Strumentazione UV (laboratorio, analitica) | Vetro al quarzo | Solo il quarzo trasmette UV |
| Applicazione oltre 760°C | Materiali speciali (non vetro) | Ceramiche tecniche, refrattari trasparenti, telecamere endoscopiche |
Vetri al quarzo e ceramici si producono nelle stesse dimensioni standard del borosilicato (DIN 7080 rotondi, DIN 7081 oblunghi), quindi sono dimensionalmente intercambiabili con i corrispondenti borosilicati. Sono anche disponibili in dimensioni custom per applicazioni specifiche.
Se stai sostituendo un vetro borosilicato esistente con uno al quarzo o ceramico per migliorare la resistenza a temperatura o shock termico, considera questi punti:
Il quarzo costa significativamente di più del borosilicato. Se l'applicazione è dentro il range del borosilicato (fino a 280°C, ΔT fino a 160°C), il quarzo è uno spreco. Verificare sempre prima i limiti reali dell'applicazione.
Su forni con cicli termici giornalieri severi, il quarzo può durare meno del previsto perché il vero problema non è la temperatura massima ma lo shock termico ripetuto. Il vetro ceramico, con dilatazione praticamente nulla, è strutturalmente più adatto a queste applicazioni.
Le guarnizioni in silicone, EPDM o NBR si decompongono sopra 200-250°C. Su applicazioni con quarzo o ceramico servono guarnizioni in grafite metallica, fibra ceramica o PTFE rinforzato. Errore frequente: sostituire il vetro ma non le guarnizioni.
Il borosilicato DIN 7080 è "temperato termicamente" (trattamento di indurimento), ma non è "alta temperatura". I vetri ad alta temperatura (quarzo, ceramico) sono materiali diversi, non solo borosilicato trattato. Sono terminologie diverse, non sinonimi.
Sopra 600°C l'acciaio inox AISI 316 inizia a degradarsi (ossidazione, perdita di proprietà meccaniche). Per applicazioni a temperature elevate l'armatura metallica deve essere in materiali resistenti (Inconel, leghe nichel-cromo). Specificare un vetro ceramico su armatura inox standard a 700°C porta al cedimento dell'armatura, non del vetro.
Il vetro ceramico (Robax-style) è un materiale completamente diverso dal Pyrex (borosilicato). Non sono varianti dello stesso materiale: hanno composizione, struttura e processo produttivo diversi. Specificare correttamente il materiale richiesto evita confusioni in capitolato.
Un manutentore di un impianto siderurgico deve sostituire i vetri di tre applicazioni: una spia su forno di trattamento termico (T 700°C, cicli giornalieri di carico/scarico), una spia su circuito olio diatermico (T 350°C, applicazione continua), una finestra di ispezione su un post-combustore (T 600°C, gas caldi).
La selezione corretta è: vetro ceramico per il forno di trattamento termico (dimensione DIN 7080, spessore 22 mm, guarnizioni in fibra ceramica) — la temperatura e i cicli giornalieri richiedono shock termico estremo che il quarzo non garantirebbe a lungo termine; vetro al quarzo per il circuito olio diatermico (dimensione DIN 7080, spessore 17 mm, guarnizioni in grafite metallica) — temperatura entro range del quarzo, applicazione continua dove la trasparenza eccellente è preziosa per ispezione visiva del fluido; vetro ceramico per il post-combustore (dimensione DIN 7080, spessore 20 mm, guarnizioni in grafite metallica) — temperatura al limite superiore del quarzo, presenza di gas caldi e particolato, ceramico più robusto.
Tre applicazioni, tre selezioni differenziate per materiale del vetro, materiali delle guarnizioni e spessore. MCA fornisce i tre kit completi.
Mandaci temperatura massima dell'applicazione, presenza di shock termici, dimensioni del vetro, materiale dell'armatura esistente e quantità. Per ricambi su strumenti esistenti basta una foto e le dimensioni rilevate.
Il borosilicato standard DIN 7080/DIN 7081 lavora in continuo fino a 280°C. Sopra questa temperatura non offre più garanzia di sicurezza e va sostituito con vetri tecnici dedicati. Il vetro al quarzo si sceglie quando serve trasparenza ottica eccellente fino a 600°C, tipica di applicazioni siderurgiche, oli diatermici oltre 280°C, finestre di forni industriali. Il vetro ceramico (Robax-style) si sceglie quando il fattore critico è lo shock termico estremo (oltre 700°C ΔT) o la temperatura supera i 600°C, tipico di camini, stufe industriali, forni con cicli di riscaldamento/raffreddamento ravvicinati.
Sono materiali tecnicamente diversi. Il vetro al quarzo è silice (SiO₂) pura fusa a temperature elevatissime: ha aspetto perfettamente trasparente, lavora fino a 600°C in continuo, eccellente resistenza chimica e shock termico molto elevato (~800°C ΔT). Il vetro ceramico è invece un materiale vetroceramico (silice + ossidi nucleanti che generano una struttura cristallina): ha aspetto leggermente trasparente con sfumatura ambrata, lavora fino a 760°C, e tollera shock termici ancora più estremi del quarzo (oltre 700°C ΔT è il suo punto di forza). In pratica: quarzo per la trasparenza ottica perfetta a temperature alte; ceramico per gli shock termici estremi e per temperature superiori.
Tecnicamente sì in molte applicazioni, ma la scelta dipende dalle priorità. Il ceramico ha range termico superiore (760°C vs 600°C del quarzo) e shock termico più estremo, quindi su queste due variabili è migliore. Però ha trasparenza ottica inferiore (sfumatura ambrata) rispetto al quarzo che è perfettamente trasparente. Per applicazioni dove serve solo vedere se c'è fiamma o luce, il ceramico va benissimo. Per applicazioni dove serve verificare colore del fluido, presenza di particolato fine, o ispezione visiva di precisione, il quarzo è preferibile per la trasparenza. Robax è il marchio commerciale Schott della vetroceramica più nota; esistono materiali equivalenti di altri produttori.
Per spie su forni industriali (forni di trattamento termico, forni di fusione, forni siderurgici, forni ceramici) la scelta tipica è il vetro ceramico (Robax-style), che combina alta temperatura (fino a 760°C) con resistenza eccellente agli shock termici dei cicli di riscaldamento/raffreddamento del forno. Il quarzo è una alternativa quando serve massima trasparenza ottica per ispezione di precisione, ma il ceramico è più tollerante ai cicli termici industriali. Per forni a temperature superiori (acciaierie, vetrerie, ceramica refrattaria) si valutano materiali speciali oltre il vetro standard.
Sì, dimensionalmente è possibile. I vetri al quarzo e ceramici si producono nelle stesse dimensioni standard del borosilicato DIN 7080 (rotondi) e DIN 7081 (oblunghi), quindi sono dimensionalmente intercambiabili. Però le guarnizioni e l'armatura potrebbero richiedere verifica: la dilatazione termica del quarzo e del ceramico è molto diversa da quella del borosilicato (quasi nulla per ceramico, leggera per quarzo, significativa per borosilicato), e questo può richiedere adeguamenti delle guarnizioni e della pressione di serraggio. Per sostituzioni in alta temperatura conviene specificare il kit completo (vetro + guarnizioni dedicate) per garantire la compatibilità.
Sì, il vetro al quarzo ha eccellente resistenza chimica generale, superiore al borosilicato. Resiste a tutti gli acidi minerali (HCl, H₂SO₄, HNO₃), acidi organici, soluzioni saline. L'unica eccezione importante è l'acido fluoridrico (HF), che attacca tutti i vetri silicici inclusi quarzo e borosilicato. Per applicazioni con HF servono materiali speciali (PTFE, monel) o costruzioni dedicate. Il vetro al quarzo è anche più resistente alle soluzioni alcaline calde rispetto al borosilicato, motivo per cui è preferibile in applicazioni con NaOH ad alta temperatura.
Le applicazioni tipiche del vetro al quarzo sono: spie e finestre su impianti di olio diatermico oltre 280°C; finestre di processo su forni industriali a temperature controllate; impianti siderurgici per ispezione visiva di colate o stampi; processi chimici ad alta temperatura con acidi minerali; applicazioni di laboratorio e ricerca con esposizione UV (il quarzo trasmette nella regione UV, contrariamente al borosilicato); strumentazione ottica industriale dove serve massima trasparenza nello spettro visibile e UV.
Le applicazioni tipiche del vetro ceramico Robax-style sono: finestre di stufe e camini industriali; spie su forni di trattamento termico con cicli rapidi di riscaldamento/raffreddamento; finestre su caldaie speciali per biomassa o pellet; spie su forni ceramici e di fusione; finestre su sistemi di scarico fumi caldi; applicazioni siderurgiche dove la combinazione di alta temperatura e shock termici ripetuti renderebbe il borosilicato inadeguato. È anche usato negli oblò di molte stufe a legna e a pellet domestiche, ma per applicazioni industriali serve vetro ceramico di qualità tecnica certificata.
Lo shock termico ΔT è la massima differenza di temperatura che un vetro può sopportare in un transitorio rapido senza rompersi. Un ΔT di 700°C significa che il vetro può passare istantaneamente da una temperatura ambiente di 20°C a una superficie a 720°C (o viceversa) senza spaccarsi. È una caratteristica critica per applicazioni dove il vetro è esposto a cambi termici rapidi: finestre di forni che si aprono e chiudono, spie su processi con avviamenti rapidi, caldaie con cicli di accensione e spegnimento. Il borosilicato tollera circa 160°C ΔT, il quarzo circa 800°C, il vetro ceramico oltre 700°C in modo costante: la differenza determina la tollerabilità a cicli termici severi.
Vuoi una selezione più rapida? Mandaci temperatura massima, tipo di cicli termici, dimensioni e materiale dell'armatura. Per ricambi basta una foto del vetro esistente.
