MCA Strumentazione Industriale – 40 anni di agitatori industriali Pimecsa in Italia
Agitatori verticali per serbatoi
Montaggio flangiato dall'alto, su colonna, su supporto a terra — la configurazione più diffusa per serbatoi e vasche industriali
MCA Strumentazione Industriale – 40 anni di agitatori industriali Pimecsa in Italia
Montaggio flangiato dall'alto, su colonna, su supporto a terra — la configurazione più diffusa per serbatoi e vasche industriali
L'agitatore verticale è la configurazione più diffusa negli impianti industriali: motoriduttore installato sopra il serbatoio, albero che scende verticalmente al centro o decentrato, girante immersa nel fluido. È la scelta predefinita per la maggior parte dei serbatoi di processo, delle vasche aperte e dei reattori, perché offre il miglior compromesso tra efficienza di miscelazione, accessibilità e semplicità di manutenzione.
La configurazione verticale si declina in diversi tipi di montaggio — flangiato sulla bocca del serbatoio, su colonna sopra la vasca, su supporto a terra a fianco del contenitore, su traversa per cisternette — e in diverse soluzioni di albero e girante. La scelta corretta dipende dal tipo di contenitore, dalla viscosità del prodotto e dall'obiettivo di processo.
MCA propone in Italia la gamma Pimecsa di agitatori verticali, con progettazione del supporto su misura per la geometria del tuo serbatoio. MCA lavora con Pimecsa in Italia dal 1985 — 40 anni di esperienza specifica sugli agitatori industriali, con consulenza diretta di selezione, dimensionamento, installazione e assistenza su tutto il territorio nazionale.
In un agitatore verticale l'albero è perpendicolare alla superficie del liquido e il motoriduttore è posizionato sopra il contenitore. Il flusso generato è prevalentemente assiale (verso il fondo e ricircolo verso l'alto) o radiale a seconda della girante. Tre ragioni rendono questa la configurazione standard dell'industria di processo:
L'inserimento dall'alto al centro del serbatoio (o decentrato per evitare il vortice) genera un pattern di flusso che coinvolge tutto il volume del liquido, minimizzando le zone morte. È il modo più efficiente di trasferire energia di miscelazione in un serbatoio cilindrico.
Motoriduttore, tenuta e parti meccaniche restano sopra il livello del liquido, accessibili senza svuotare il serbatoio. La manutenzione di tenuta e cuscinetti è molto più semplice rispetto a configurazioni laterali o sommerse.
La stessa logica verticale si adatta a serbatoi chiusi, vasche aperte, reattori in pressione, cisternette. Cambia il tipo di montaggio e di tenuta, ma l'architettura resta la stessa — un vantaggio per standardizzazione e ricambi.
La configurazione verticale accetta qualsiasi tipo di girante — assiale, radiale, ad alta efficienza, ancore per fluidi viscosi — permettendo di adattare l'agitatore a quasi ogni obiettivo di processo senza cambiare la struttura.
"Verticale" indica la posizione dell'albero, ma il modo in cui il motoriduttore è sostenuto cambia in base al tipo di contenitore. Le quattro configurazioni di montaggio più frequenti nelle richieste italiane.

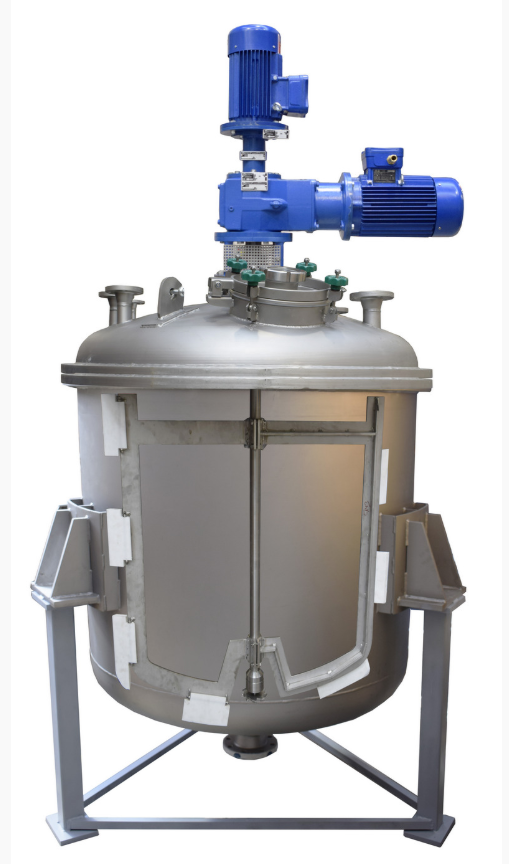

Il motoriduttore è fissato su una flangia sulla bocca del serbatoio. È la configurazione per serbatoi chiusi, reattori, contenitori in pressione o sotto vuoto, dove serve tenuta meccanica tra albero e flangia.
Quando si usa: serbatoi chiusi di processo, reattori chimici, contenitori in pressione (PED), applicazioni dove l'ambiente interno deve restare isolato.Una struttura verticale (colonna o cavalletto) sostiene il motoriduttore sopra una vasca aperta. La colonna poggia sul bordo o su una traversa. Non serve flangia né tenuta — l'albero entra dall'apertura superiore.
Quando si usa: vasche aperte di preparazione e miscelazione, vasche di processo a pressione atmosferica con bordo strutturale portante.Una struttura indipendente poggia a terra accanto alla vasca, con un braccio che porta il motoriduttore sopra il liquido. Non carica il bordo del contenitore.
Quando si usa: vasche basse, interrate o senza bordo portante, vasche di trattamento acque, applicazioni dove la struttura del contenitore non può sostenere l'agitatore. Intercetta anche le richieste "agitatore con supporto a terra".Una traversa a ponte attraversa la sommità di contenitori mobili (cisternette IBC, fusti). Il motoriduttore è centrato sulla traversa, l'albero scende attraverso la bocca.
Quando si usa: cisternette IBC da 1000/600/300 L e fusti da 200 L. Per dettagli e prezzi vedi la pagina agitatori per IBC e fusti.Definito il montaggio, le due decisioni tecniche successive sono il tipo di albero e il tipo di girante. Insieme determinano stabilità, efficienza e durata dell'agitatore verticale.
| Componente | Opzioni | Criterio di scelta |
|---|---|---|
| Albero a sbalzo | Senza supporto inferiore, lunghezze fino a ~2.500-3.000 mm | Velocità contenute, viscosità medio-basse, serbatoi di profondità moderata. Soluzione più semplice ed economica. |
| Albero guidato | Con bussola di fondo o cuscinetto intermedio | Alberi lunghi (oltre 3.000 mm), velocità elevate, carichi laterali importanti, esigenza di limitare flessione e proteggere la tenuta. |
| Girante assiale | Elica marina, pale inclinate, alta efficienza | Miscelazione generale, sospensione di solidi, omogeneizzazione. Genera flusso verso il fondo e ricircolo. Bassa potenza specifica. |
| Girante radiale | Turbina Rushton, pale dritte | Dispersione gas-liquido, reazioni chimiche intense, alta turbolenza localizzata. Maggiore potenza richiesta. |
| Girante per viscosi | Ancora, elica a nastro | Fluidi ad alta viscosità (oltre 10.000 cP), paste, prodotti non-newtoniani dove le giranti standard "girano nel vuoto". |
La scelta della girante in funzione del regime di flusso è approfondita nella guida tecnica su numero di Reynolds e regime di flusso.
Per proporre la configurazione corretta — montaggio, albero, girante, potenza motore — servono questi dati di processo. Più sono precisi, più la selezione è accurata.
Puoi inviare questi dati con il questionario tecnico MCA oppure descriverli via email — ti rispondiamo con la configurazione e una quotazione orientativa.
La configurazione verticale è trasversale a quasi tutti i settori industriali. I sei dove è più frequentemente richiesta a MCA.
Reattori e serbatoi di miscelazione, dissoluzione, reazione. Montaggio flangiato dall'alto, spesso ATEX e con tenuta meccanica.
Vasche di equalizzazione, flocculazione, denitrificazione. Spesso montaggio su supporto a terra per vasche basse o interrate.
Serbatoi di preparazione, miscelazione sciroppi, standardizzazione. Montaggio flangiato con requisiti igienici FDA/EHEDG.
Vasche di produzione e mantenimento vernici. Montaggio su colonna o flangiato, versione ATEX per basi solvente.
Vasche di processo per il recupero materiali, trattamento reflui industriali. Montaggio su colonna o supporto a terra. Intercetta "agitatori verticali settore riciclaggio".
Serbatoi di preparazione emulsioni, gel, detergenti. Montaggio flangiato, spesso con girante per medio-alta viscosità.
Inviaci i dati del contenitore (tipo, dimensioni, volume), del fluido (viscosità, densità, solidi), l'obiettivo di processo e i vincoli di ambiente. MCA propone la configurazione verticale corretta — tipo di montaggio, albero, girante, potenza motore — con progettazione del supporto su misura e quotazione. Consulenza pre-vendita gratuita.
Pagine correlate per chi sta valutando un agitatore verticale e vuole approfondire configurazioni specifiche o criteri tecnici.
Un agitatore verticale è un agitatore industriale con albero in posizione verticale, inserito dall'alto nel serbatoio o nella vasca. È la configurazione più diffusa: il motoriduttore è installato sopra il contenitore, l'albero scende verticalmente e la girante lavora immersa nel fluido. Si distingue dagli agitatori laterali (montati sulla parete) e da quelli sommersi.
I montaggi principali sono quattro: flangiato sulla bocca del serbatoio (per serbatoi chiusi o in pressione), su colonna o cavalletto sopra il serbatoio (per vasche aperte), su supporto a terra a fianco della vasca con braccio (per vasche basse o interrate), su traversa/ponte (per cisternette IBC e fusti mobili). La scelta dipende dal tipo di contenitore e dall'accessibilità.
L'albero a sbalzo (senza supporto inferiore) si usa fino a lunghezze di circa 2.500-3.000 mm e velocità contenute. Oltre queste dimensioni, o in presenza di vibrazioni e carichi laterali elevati, si utilizza un albero guidato con bussola di fondo o cuscinetto intermedio per limitare la flessione e proteggere la tenuta. La scelta dipende da lunghezza albero, velocità, viscosità e geometria del serbatoio.
L'agitatore su colonna ha il motoriduttore sostenuto da una struttura verticale che poggia sul bordo o sopra il serbatoio — adatto a vasche aperte con bordo solido. L'agitatore su supporto a terra ha invece una struttura indipendente che poggia a terra accanto alla vasca, con un braccio che porta il motoriduttore sopra il liquido — adatto a vasche basse, interrate o senza bordo portante. Entrambe sono configurazioni verticali.
Non sempre. L'installazione centrata genera un vortice che riduce l'efficienza di miscelazione, quindi in serbatoi senza deflettori spesso l'agitatore viene installato decentrato o inclinato per rompere il vortice. Nei serbatoi con deflettori (baffle) si può installare centrato. La scelta dipende dal regime di flusso e dalla presenza di deflettori — approfondito nella guida su Reynolds e regime di flusso.
MCA Strumentazione Industriale lavora con Pimecsa in Italia dal 1985 — 40 anni di esperienza specifica sugli agitatori industriali Pimecsa sul mercato italiano. Pimecsa è progettista e produttore spagnolo (Centelles, Catalogna) attivo dal 1984. MCA fornisce direttamente la consulenza di selezione, la progettazione del supporto su misura, il dimensionamento meccanico, l'installazione e l'assistenza post-vendita su tutto il territorio italiano.
MCA lavora con Pimecsa in Italia dal 1985 — 40 anni di esperienza specifica sugli agitatori industriali Pimecsa. Forniamo agitatori verticali per serbatoi e vasche con progettazione del supporto su misura, dimensionamento e assistenza post-vendita in Lombardia, Veneto, Emilia-Romagna, Piemonte e su tutto il territorio italiano.
