PN40 è la classe di pressione della flangia secondo DIN EN 1092-1, non un modello. Cosa significa davvero, quando serve, quali serie Goetze la montano e perché PN40 non è la pressione di taratura. Selezione tecnica e preventivo.
Valvole di sicurezza · classe flangia PN40
Chi cerca una valvola di sicurezza PN40 nella maggior parte dei casi deve accoppiare una valvola flangiata a una linea o controflangia in classe PN40. Ma PN40 non identifica un prodotto: è la pressione nominale della flangia secondo DIN EN 1092-1, cioè un attributo costruttivo della connessione. Sceglierla pensando sia un modello, o confonderla con la pressione di taratura, è l'errore tecnico più comune su questo tema.
MCA fornisce la famiglia flangiata Goetze nelle classi corrette: la serie 455 in acciaio inox monta flange DIN EN 1092-1 PN40 lato ingresso e PN16 lato uscita, e la connessione flangiata è condivisa anche da 852 bronzo, 355 ghisa sferoidale e 255 / 255 ANSI acciaio fuso. Selezioniamo classe, materiale e taratura coerenti con il tuo impianto.
Indicaci classe della controflangia (PN16/PN25/PN40 o ANSI), DN, fluido, pressione di taratura e temperatura: verifichiamo compatibilità della connessione e dimensionamento e ti inviamo un preventivo.
PN sta per Pressure Nominale (pressione nominale): è un numero adimensionale, definito dalla norma DIN EN 1092-1, che identifica una classe di flange con dimensioni di accoppiamento, foratura e resistenza meccanica standardizzate. PN40 indica la classe di pressione di riferimento di circa 40 bar della connessione. Due flange della stessa classe PN e dello stesso DN si accoppiano correttamente; classi diverse non sono compatibili senza adattatori. È quindi una specifica della connessione, non del comportamento di apertura della valvola.
È l'equivoco più diffuso anche tra tecnici: "mi serve una valvola PN40" detto intendendo "che apra a 40 bar". Sono due grandezze indipendenti che vanno definite separatamente.
| Parametro | Cosa descrive | Come si definisce |
|---|---|---|
| Classe flangia (PN40) | Resistenza meccanica e geometria della connessione | Per compatibilità con la controflangia della linea |
| Pressione di taratura | Pressione a cui la valvola inizia ad aprire | Con il dimensionamento, ≤ MAWP del sistema |
| Capacità di scarico | Portata che la valvola evacua alla scarica | Con EN ISO 4126-1 / formula vapore |
| DN | Diametro nominale della connessione | In base alla capacità di scarico richiesta |
Per il calcolo della pressione di taratura e della capacità vedi la guida come dimensionare una valvola di sicurezza.
Le classi PN sono una scala di robustezza crescente della flangia. La regola pratica: la classe della valvola deve essere compatibile con la controflangia della linea, e nei sistemi con ingresso e uscita si possono avere classi diverse sui due lati.
| Classe | Pressione nominale di riferimento | Uso tipico |
|---|---|---|
| PN16 | ≈ 16 bar | Linee a bassa pressione, lato uscita scarico |
| PN25 | ≈ 25 bar | Pressioni intermedie |
| PN40 | ≈ 40 bar | Linee a pressione medio-alta, lato ingresso 455 |
Sulla serie 455 la configurazione standard è PN40 in ingresso / PN16 in uscita: l'ingresso vede la pressione di processo, l'uscita scarica a pressione molto più bassa, quindi le due classi sono volutamente diverse.
La classe PN40 si ottiene scegliendo una serie della famiglia flangiata con la flangia corretta. Il materiale del corpo resta una scelta separata, in funzione del fluido e dell'ambiente.

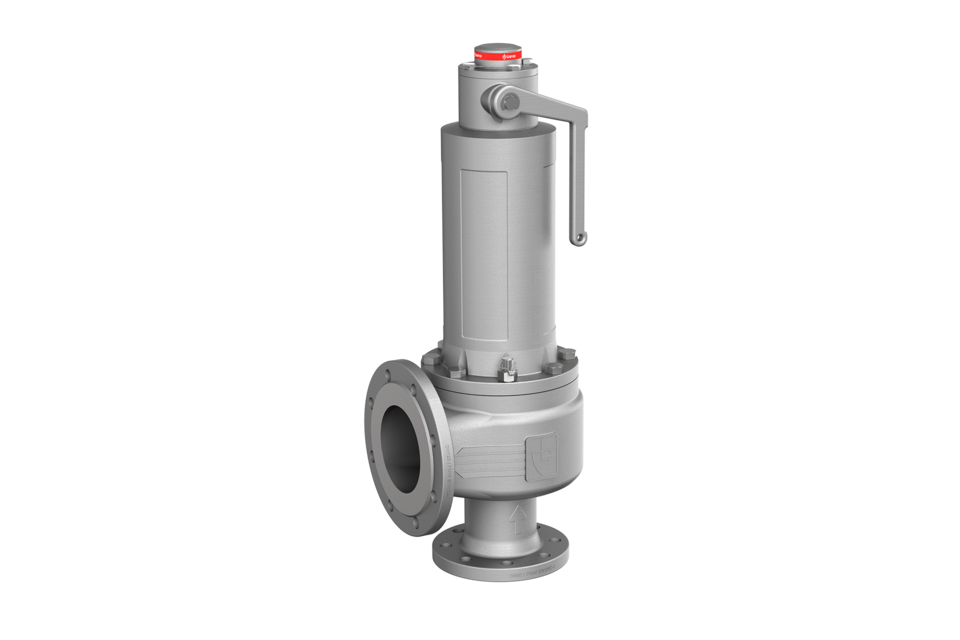

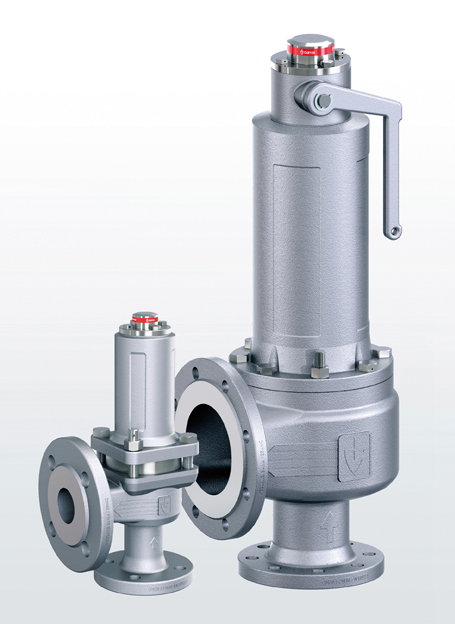

La flangiata inox di riferimento
DN: DN15–DN100 Flange: DIN EN 1092-1 PN40 in / PN16 out Pressione taratura: 0,2–40 bar Temperatura: fino a +400 °CLa serie che implementa lo standard PN40 lato ingresso. Materiali ad alta resistenza ai media, opzione soffietto a compensazione di contropressione, leva di sollevamento e interruttore di prossimità. Certificata anche DVGW per acqua potabile e RINA navale.
Richiedi la 455 PN40

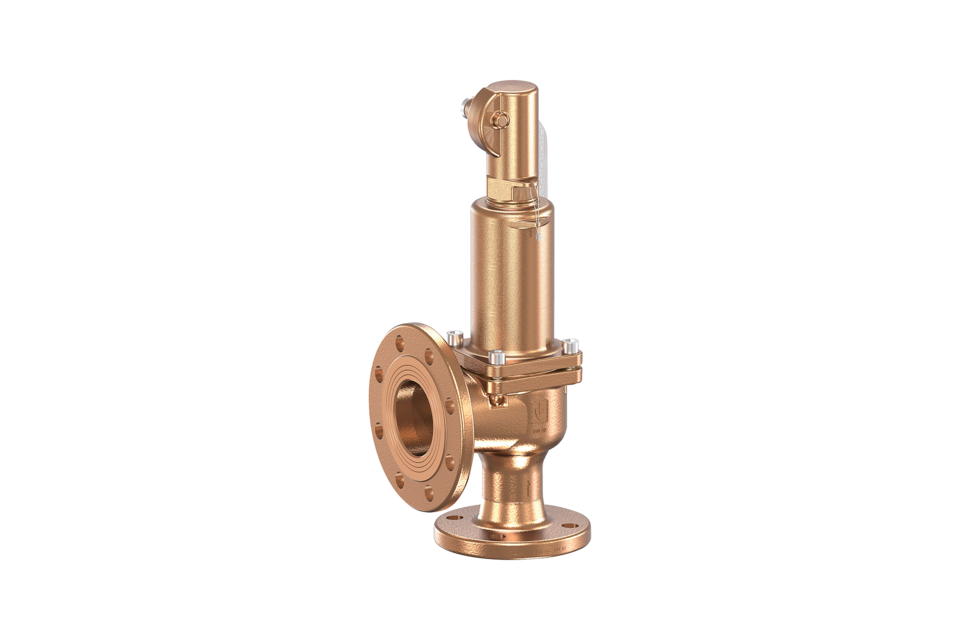

Flangiata gunmetal, acqua e salino
DN: DN15–DN100 Connessione: flangiata Corpo: gunmetal, interni inox Uso: acqua potabile, marina, salinoLa versione flangiata in bronzo della famiglia, quando il fluido o l'ambiente (acqua di mare, atmosfera salina) richiedono gunmetal. Classe flangia da definire in base alla controflangia.
Vedi la 852

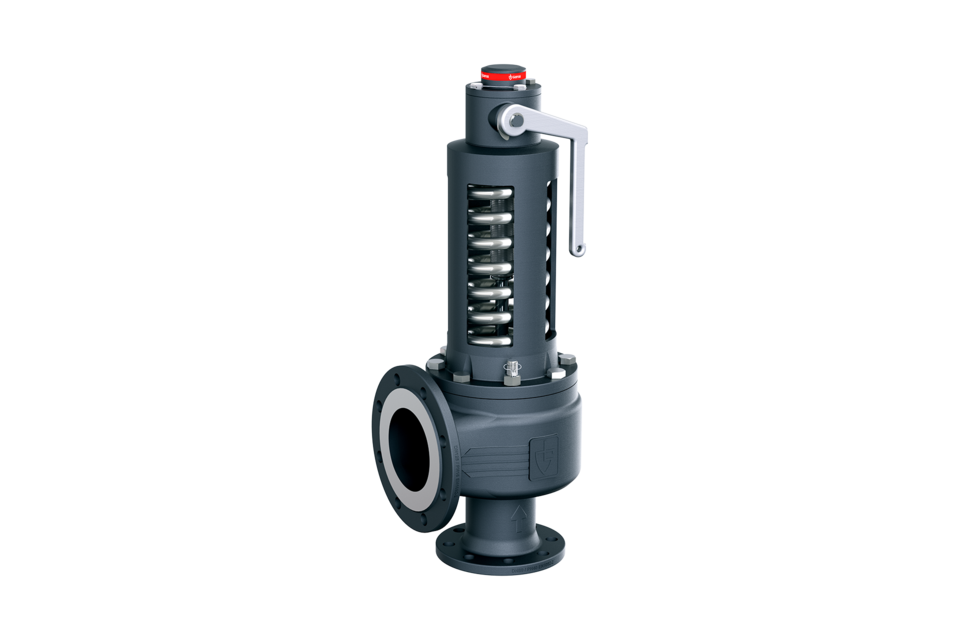

Flangiata ghisa GGG 40.3
DN: DN15–DN100 Connessione: flangiata Materiale: ghisa sferoidale Punto di forza: rapporto prezzo/prestazioniLa flangiata economica per servizi standard su grandi diametri, stesso concetto della famiglia flangiata. Classe flangia da concordare in fase di selezione.
Vedi la 355

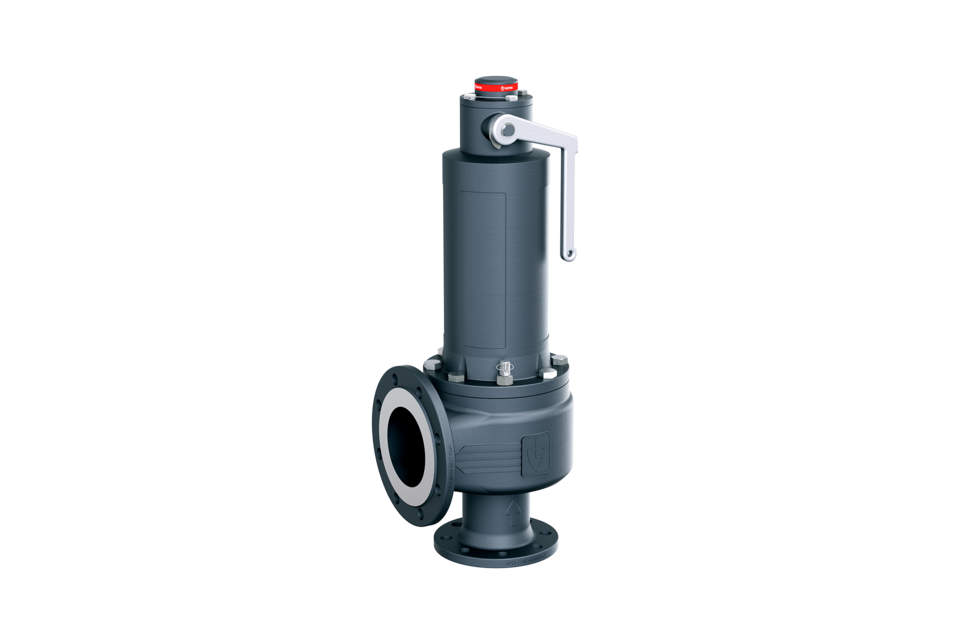

Flangiata robusta / mercato ASME
DN: DN20–DN100 Flange: DIN EN 1092-1 o ASME B16.5 Materiale: acciaio fuso robusto Mercato: EN e ANSI/ASMEQuando serve un materiale robusto o lo standard americano: la 255 ANSI monta flange ASME B16.5 per impianti che richiedono classi ANSI invece delle classi PN europee.
Vedi la 255La scelta corretta richiede la classe della controflangia della linea (PN16/PN25/PN40 o ANSI), il DN, il fluido e la pressione di taratura. Inviaceli: verifichiamo la compatibilità della connessione e il dimensionamento e ti proponiamo la valvola corretta con preventivo.
Una distinzione che genera errori di acquisto: PN (DIN EN 1092-1) e ANSI/ASME (B16.5) sono due standard di flangia diversi e non intercambiabili. Foratura, diametri e rating non coincidono.
| Standard | Norma | Classi tipiche | Serie Goetze |
|---|---|---|---|
| PN (europeo) | DIN EN 1092-1 | PN16, PN25, PN40 | 455, 852, 355, 255 |
| ANSI / ASME | ASME B16.5 | 150 lb, 300 lb | 255 ANSI |
Indicaci sempre lo standard della controflangia: una valvola PN40 non si accoppia a una controflangia ANSI 150 senza adattatori dedicati.
Approfondisci la categoria flangiata, il materiale o il dimensionamento nel cluster MCA.
PN40 è la pressione nominale della flangia secondo DIN EN 1092-1: indica la classe di pressione della connessione flangiata, non la pressione di taratura della valvola né un modello specifico. Una valvola di sicurezza PN40 è una valvola flangiata le cui flange appartengono alla classe PN40.
No, ed è un errore comune. PN40 è il rating meccanico della flangia (resistenza della connessione), non la pressione a cui la valvola apre. Ad esempio la serie Goetze 455 ha flange PN40 in ingresso ma campo di taratura 0,2–40 bar: i due numeri possono coincidere come cifra ma sono grandezze diverse.
La serie 455 in acciaio inox è disponibile con flange secondo DIN EN 1092-1 PN40 sul lato ingresso e PN16 sul lato uscita. La connessione flangiata è condivisa anche dalle altre serie della famiglia flangiata: 852 bronzo, 355 ghisa sferoidale, 255 / 255 ANSI acciaio fuso, con le rispettive classi. Vedi la pagina sulle valvole flangiate.
Sono classi di pressione nominale crescenti della flangia secondo DIN EN 1092-1: PN16 ≈ 16 bar, PN25 ≈ 25 bar, PN40 ≈ 40 bar di pressione nominale di riferimento della connessione. Una classe più alta significa flangia più robusta. La classe della valvola deve essere compatibile con la controflangia della linea.
No. PN è lo standard europeo (DIN EN 1092-1), le classi ANSI/ASME (150, 300 lb) sono lo standard americano (ASME B16.5). Non sono intercambiabili: foratura, dimensioni e rating differiscono. Per il mercato ASME esiste la serie 255 ANSI con flange ASME B16.5.
MCA Strumentazione Industriale fornisce valvole di sicurezza flangiate Goetze in tutte le classi di pressione e in tutti i materiali — serie 455 inox PN40/PN16, 852 bronzo, 355 ghisa, 255 / 255 ANSI acciaio fuso — con verifica della compatibilità della connessione flangiata, dimensionamento secondo EN ISO 4126-1 e supporto normativo PED e DM 329/2004. Operiamo in Lombardia, Veneto, Emilia-Romagna, Piemonte, Lazio e su tutto il territorio nazionale.
