Controllo della portata di backwash su filtri a sabbia, multimediali e a carbone attivo, per fluidizzazione corretta del letto, integrità del media filtrante e ripetibilità dei cicli di rigenerazione
Applicazione di processo

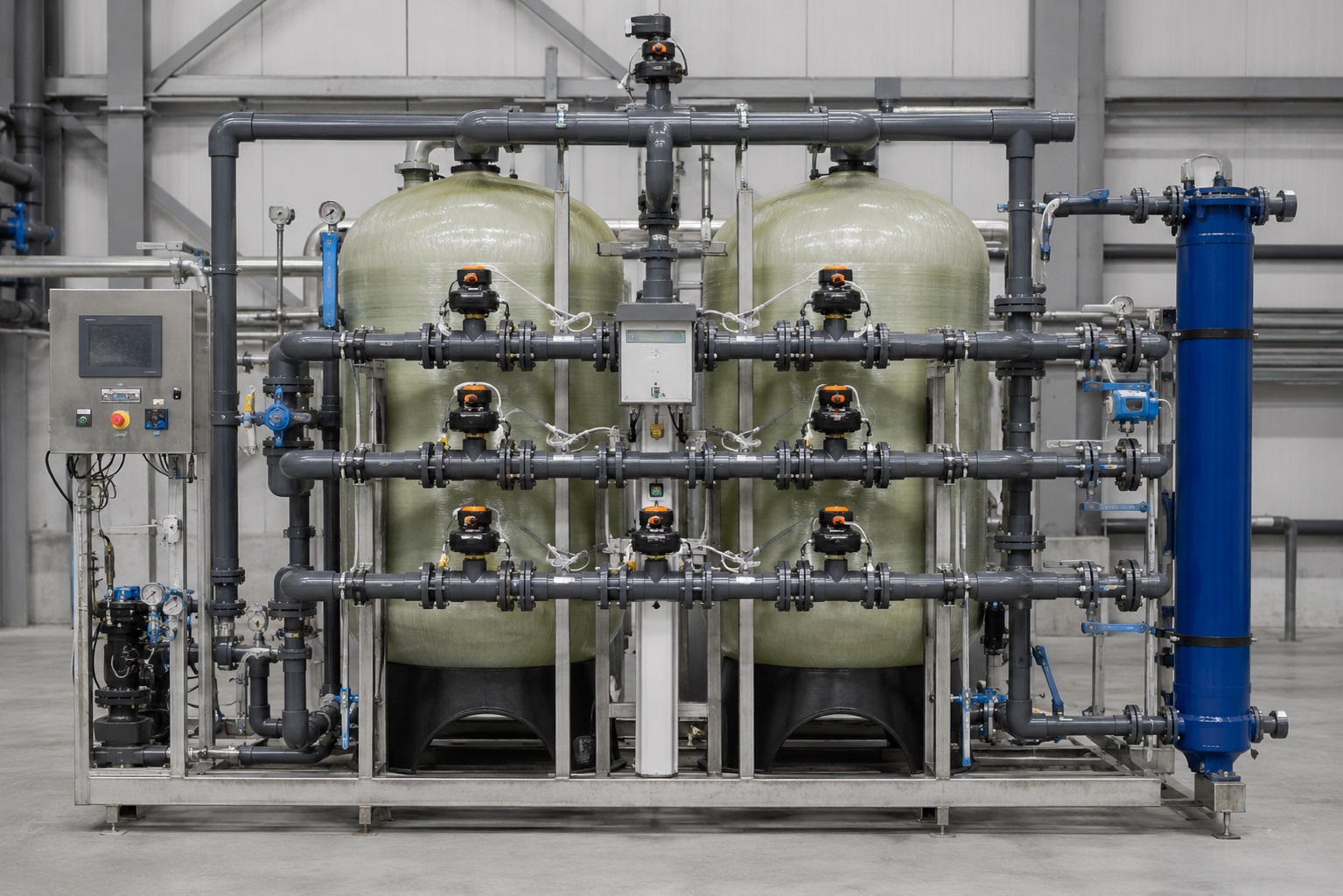

In un filtro multimediale, in un filtro a sabbia o a carbone attivo, il controlavaggio è l'operazione critica che ripristina la capacità filtrante del letto rimuovendo le particelle trattenute durante il ciclo di servizio. La sua efficacia dipende da un singolo parametro: la portata d'acqua in mandata inversa. Una portata corretta espande il letto del 25–50% rispetto al volume a riposo, fluidifica il media filtrante e trascina via le particelle intrappolate verso lo scarico.
Il problema operativo è che la pressione disponibile sulla linea di backwash è raramente costante. Cambia tra inizio e fine ciclo (la perdita di carico del filtro varia di 0,5–0,7 bar al raggiungimento del trigger di backwash). Cambia tra giorno e notte sulla rete idrica industriale. Cambia se contemporaneamente backwasha un altro filtro in batteria. Il risultato è una portata di lavaggio variabile, che genera fluidizzazione insufficiente (filtro non rigenerato) o eccessiva (perdita progressiva del media filtrante più leggero, tipicamente l'antracite o il carbone attivo, trascinato via con l'acqua di scarico).
Il riduttore di flusso autoregolante, installato sul drain outlet del filtro, fissa la portata di backwash al valore di progetto e la mantiene costante indipendentemente dalla pressione differenziale. Risultato: cicli di rigenerazione ripetibili, integrità del letto preservata, costo del media filtrante reintegrato ridotto significativamente.
Un filtro a pressione opera in due fasi alternate: servizio (filtrazione discendente, l'acqua entra dall'alto e attraversa il letto a velocità di 10-25 m/h) e backwash (lavaggio ascendente, l'acqua entra dal fondo e fluidifica il letto a velocità 2-5 volte superiore alla filtrazione). Tra le due fasi può inserirsi una breve fase di rinse (risciacquo discendente) per stabilizzare il letto prima di rimettere il filtro in servizio.
La portata in L/min si calcola moltiplicando la velocità di backwash per la sezione del filtro in m². Esempio: filtro DN800 (sezione 0,50 m²) a 40 m/h richiede 0,50 × 40 = 20 m³/h = 333 L/min.
La velocità minima di fluidizzazione del letto e la velocità di trascinamento del media più leggero definiscono una finestra operativa stretta. Sotto la soglia minima il letto non si espande, sopra la soglia massima il media filtrante viene perso. Entrambi gli scostamenti hanno conseguenze tecniche ed economiche misurabili.
L'errore tipico nel dimensionamento iniziale è ragionare su una pressione di alimentazione "media" della linea di backwash. Nella realtà operativa, almeno cinque fattori fanno variare la pressione differenziale disponibile durante un singolo ciclo di lavaggio:
Il riduttore di flusso autoregolante elimina alla radice tutti e cinque i fattori: la portata di backwash è determinata dal modello di valvola, non dalla pressione disponibile. Cicli ripetibili, indipendenti dal contesto operativo, dalle stagioni, dal numero di filtri attivi.
Tre passi sequenziali: calcolo della portata nominale di backwash, scelta della dimensione del corpo valvola compatibile con il piping, scelta della gomma di controllo in base alla pressione disponibile e al fluido.
Dati di progetto: filtro multimediale (antracite + sabbia + granato + ghiaia di supporto) DN1000, sezione 0,785 m². Velocità di servizio 15 m/h (portata di filtrazione 11,8 m³/h = 196 L/min). Velocità di backwash di progetto 40 m/h. Pressione disponibile sulla linea di alimentazione backwash 4 bar nominali, variabile tra 3,2 e 5,5 bar.
Calcolo portata backwash: 0,785 m² × 40 m/h = 31,4 m³/h = 523 L/min. Si arrotonda al valore di catalogo più vicino: 530 L/min nominali.
Selezione modello: riduttore di flusso wafer DN65, portata nominale 530 L/min, gomma EPDM (range 1,4–15 bar, tolleranza ±20%, compatibilità acqua potabile e cloro residuo), corpo in ottone. Connessione flangiata ISO 7005 PN10.
Verifica perdita di carico: alla portata nominale di 530 L/min, perdita di carico 1,4–10 bar. La pressione disponibile (3,2 bar minima) è sufficiente a garantire il funzionamento corretto della valvola, considerando la perdita di carico residua del filtro durante il backwash (≈0,2 bar a letto fluidizzato).
Beneficio operativo: portata di backwash ripetibile a 530 L/min ad ogni ciclo, indipendente dalla pressione di rete del momento. Eliminazione del rischio di trascinamento antracite (velocità di trascinamento per antracite media ~50 m/h, distanza di sicurezza 25%).
Modelli tipici per le combinazioni più comuni di dimensione filtro e velocità di backwash. La portata di backwash effettiva va sempre calcolata sul caso specifico (sezione filtro × velocità di progetto).
| Filtro DN | Sezione (m²) | Velocità BW | Portata BW (L/min) | Modello tipico | Connessione |
|---|---|---|---|---|---|
| DN500 | 0,196 | 40 m/h | 131 | Filettato DN32 | 1¼" BSP |
| DN600 | 0,283 | 40 m/h | 189 | Filettato DN40 / DN50 | 1½" o 2" BSP |
| DN800 | 0,503 | 40 m/h | 335 | Wafer DN50 | flangia PN10 |
| DN1000 | 0,785 | 40 m/h | 523 | Wafer DN65 | flangia PN10 |
| DN1200 | 1,131 | 40 m/h | 754 | Wafer DN80 | flangia PN10 |
| DN1500 | 1,767 | 40 m/h | 1.178 | Wafer DN100 | flangia PN10 |
| DN2000 | 3,142 | 40 m/h | 2.094 | Wafer DN150 | flangia PN10 |
| DN2500 | 4,909 | 40 m/h | 3.272 | Wafer DN200 | flangia PN10 |
| DN3000 | 7,069 | 40 m/h | 4.712 | Wafer DN250 | flangia PN10 |
Nota: per filtri a carbone attivo (GAC) ridurre la velocità di backwash a 25-30 m/h e ricalcolare la portata. Per resine a scambio ionico, ridurre a 10-15 m/h. La tabella sopra è dimensionata per il caso più comune del multimediale.
Ogni tipologia di letto filtrante ha una sua finestra operativa di backwash. Quattro casi tipici e le particolarità che il dimensionamento deve considerare.
La tipologia più diffusa per il pretrattamento di acque industriali e per la potabilizzazione. La velocità di backwash è 30–50 m/h. Il rischio principale è il trascinamento dell'antracite, il media più leggero (densità 1,4–1,5 g/cm³). Il riduttore di flusso si dimensiona sul valore nominale di backwash di progetto, con margine del 10–15% sotto la velocità di trascinamento dell'antracite specifica.
Il carbone attivo è un media costoso (3–5 €/kg) e leggero (densità 0,5 g/cm³ a secco, 1,3 g/cm³ saturo d'acqua). La velocità di backwash è ridotta a 25–35 m/h per evitare perdite. Particolarmente critica la fase iniziale del backwash quando il media non è ancora completamente saturo. Il riduttore di flusso protegge l'investimento del media, particolarmente sui filtri di affinamento per acqua potabile.
I più semplici come letto (singola granulometria di sabbia), ma con velocità di backwash specifiche (10–25 m/h per sabbia lenta, 30–40 m/h per sabbia rapida). Il riduttore di flusso è particolarmente utile su impianti di acquedotto rurale dove la pressione di alimentazione è variabile e l'operatore non è in grado di calibrare manualmente il backwash di volta in volta.
La velocità di lavaggio inverso è bassa (10–15 m/h) per evitare la frantumazione delle resine. Su questi sistemi è spesso utile un secondo riduttore di flusso dedicato alla rigenerazione chimica con salamoia: la portata costante di salamoia garantisce la corretta saturazione delle resine. Su impianti di addolcimento industriale, dimezza i consumi di sale.
Indicaci dimensione filtro (DN o sezione), tipologia di media, velocità di backwash di progetto e pressione disponibile sulla linea di alimentazione. Ti rispondiamo con il modello di riduttore di flusso corretto, alternative dimensionali e disponibilità.
La regola standard è una: il riduttore va sulla linea di scarico del backwash (drain outlet), a valle della valvola multivia automatica o della batteria di valvole di backwash. Nei filtri di marca, questa è esattamente la posizione del "flow controller" integrato di catalogo: il riduttore di flusso autoregolante svolge la stessa funzione, con autoregolazione meccanica più stabile e nessuna manutenzione richiesta.
Sulla linea di scarico del backwash, a valle della valvola multivia automatica e prima della linea di scarico fognario o vasca di equalizzazione. Configurazione identica a quella dei filtri industriali completi di flow controller integrato.
Su impianti con pompa di backwash dedicata o serbatoio sopraelevato, il riduttore può essere installato sulla linea di alimentazione backwash al filtro. Il funzionamento è equivalente: la portata viene fissata a monte invece che a valle, ma il risultato sul letto filtrante è lo stesso.
Il riduttore di flusso lavora a valle delle valvole multivia (Fleck, Clack, Pentair, Autotrol, Siata) o delle batterie di valvole pneumatiche. Non interferisce con la sequenza automatica di lavaggio: la centralina passa dalla fase di servizio a quella di backwash, e il riduttore garantisce che durante la fase backwash la portata sia sempre quella di progetto.
Per acque potabili e di processo industriale standard, corpo in ottone con gomma EPDM. Per acque salmastre o ad alto contenuto di cloro libero, U-PVC o acciaio inox. Per acque con idrocarburi (refinery, separatori API), acciaio inox 316L con gomma Viton.
Tre soluzioni per controllare la portata di backwash. Funzionano tutte in linea di principio, ma hanno caratteristiche operative diverse che ne determinano l'idoneità per impianti industriali professionali.
| Aspetto | Flow controller integrato (es. nelle valvole multivia) | Orifizio fisso calibrato | Riduttore di flusso autoregolante a O-ring |
|---|---|---|---|
| Portata effettiva | Costante in un range medio | Varia con la radice della pressione differenziale | Costante in tutto il range della gomma |
| Range di pressione | Limitato al range testato dal produttore | Sensibile a variazioni | 1,4–10 bar (P), 0,4–4 bar (LP), fino a 20 bar (HP) |
| Flessibilità di portata | Solo i valori a catalogo della valvola multivia | Ricalibratura per cambi di portata | Ampia gamma a catalogo, sostituibile in campo |
| Manutenzione | Soggetto a usura della valvola multivia | Sensibile a sporco e calcare | Nessuna, oltre 20 anni di vita tipica |
| Manomissione | Modificabile cambiando il flow controller | Sostituibile | Non regolabile per costruzione |
| Idoneità per impianti industriali | Buona per impianti civili e piccoli | Soluzione di base, non professionale | Standard professionale per impianti industriali e di processo |
Cicli di filtrazione progressivamente più brevi, breakthrough anticipato, calo della qualità dell'effluente, necessità ricorrente di topping-up del media: spesso la causa reale è una portata di backwash fuori specifica. Possiamo aiutarti a verificare e correggere il dimensionamento del controlavaggio.
Pagine prodotto, applicazioni adiacenti e guide tecniche per il trattamento acque industriali e di processo.
Il controlavaggio di un filtro multimediale o a sabbia funziona per fluidizzazione: la portata d'acqua deve essere sufficiente a sollevare e mantenere in sospensione il letto filtrante (espansione del 25-50% rispetto al volume a riposo) ma non così elevata da trascinare via il media filtrante con l'acqua di scarico. Una portata costante, indipendente dalla pressione di rete, garantisce ciclo dopo ciclo le stesse condizioni di fluidizzazione, una rigenerazione efficace del filtro e l'integrità del letto. Variazioni di portata generano sotto-rigenerazione (filtro intasato dopo poco) o perdita progressiva del media filtrante (costo elevato di reintegro).
Se la portata di backwash è inferiore alla velocità minima di fluidizzazione, il letto filtrante non si espande sufficientemente: le particelle intrappolate nel media non vengono espulse, lo strato superficiale resta compatto, la perdita di carico in esercizio non scende ai valori del letto pulito. Sintomi tipici sono cicli di filtrazione progressivamente più brevi, formazione di canali preferenziali e mud balls, breakthrough anticipato di torbidità, necessità di backwash più frequenti. Con il tempo si arriva a dover sostituire il media prima del previsto.
Una portata superiore alla velocità di trascinamento del media filtrante più leggero (tipicamente l'antracite, posizionata in cima al letto multimediale) lo trascina via con l'acqua di scarico. La perdita è progressiva e spesso non viene rilevata fino al manifestarsi di cali di prestazione: peggioramento della qualità dell'effluente, riduzione della capacità di ritenzione, rottura della stratificazione del letto. Il costo del media filtrante perduto è significativo: l'antracite costa 1–2 €/kg, il carbone attivo granulare 3–5 €/kg, e in un filtro industriale possono essere presenti 500–1.500 kg di media.
La velocità di backwash di un filtro multimediale è tipicamente compresa tra 30 e 50 m/h, da 2 a 5 volte la velocità di filtrazione (servizio) di 10–25 m/h. Il valore esatto dipende dalla composizione del letto (antracite + sabbia + granato è il più comune), dalla granulometria dei media e dalla temperatura dell'acqua di lavaggio. Una temperatura più bassa rende l'acqua più viscosa e richiede una velocità leggermente inferiore per ottenere la stessa fluidizzazione. La portata in L/min si calcola moltiplicando la velocità di backwash per la sezione del filtro.
Tre passi. Primo: calcolare la portata nominale di backwash come prodotto tra velocità di backwash di progetto (40 m/h tipica per multimediali) e sezione del filtro in m². Secondo: scegliere la dimensione del corpo valvola compatibile con la tubazione di scarico esistente (tipicamente DN50–DN200 per filtri industriali medi). Terzo: scegliere la gomma di controllo in base al range di pressione disponibile sulla linea di backwash, considerando la perdita di carico del filtro stesso che varia tra inizio e fine ciclo. La gomma EPDM è la scelta tipica per il trattamento acque, per compatibilità con acqua potabile e tolleranza al cloro residuo.
La posizione standard è sulla linea di scarico del controlavaggio (drain outlet), a valle della valvola multivia o della batteria di valvole di backwash. Questa configurazione è la stessa usata nei flow controller integrati nei filtri di marca: il limitatore di portata è sempre sul drain outlet, mai in aspirazione del backwash. In alternativa, su impianti con alimentazione di backwash dedicata (pompa o serbatoio sopraelevato), il riduttore può essere installato sulla linea di alimentazione, con stessa logica di funzionamento.
Sì, con dimensionamento differente per ciascuna applicazione. I filtri a carbone attivo granulare (GAC) hanno velocità di backwash tipiche di 25–35 m/h, inferiori ai multimediali per evitare perdita del costoso media. Le colonne a scambio ionico hanno velocità di lavaggio inverso ancora più basse, 10–15 m/h, e richiedono in più una rigenerazione chimica con salamoia per la quale è spesso utile un secondo riduttore di flusso dedicato. La logica di controllo è la stessa: portata costante e ripetibile per garantire qualità di rigenerazione costante.
Sì, con scelta di materiali appropriata. Per acque salmastre o saline, il corpo standard in ottone non è adatto: si usano corpo in U-PVC per applicazioni a bassa pressione e bassa temperatura, o corpo in acciaio inox 316L per applicazioni a pressione e temperatura più alta. La gomma di controllo è in EPDM o Viton in base al pH e ai contaminanti specifici dell'acqua. Per filtri di trattamento acque industriali con contenuto di idrocarburi, si seleziona Viton (FKM) per maggiore resistenza chimica.
