Differenze tecniche, casi d'uso, perché in molti impianti vengono installati in serie — guida tecnica al confronto tra i due dispositivi più frequentemente confusi del controllo idraulico
Guida tecnica
Il riduttore di pressione e il riduttore di flusso sono i due dispositivi più frequentemente confusi del controllo idraulico. La somiglianza del nome porta a errori ricorrenti in fase di acquisto e di progettazione: si ordina un PRV pensando di limitare la portata, oppure si installa un riduttore di flusso aspettandosi una stabilizzazione della pressione di rete. Sono due cose diverse e non interscambiabili.
La differenza è netta e fisica: un riduttore di pressione controlla la pressione a valle, un riduttore di flusso controlla la portata. Sono grandezze indipendenti tra loro: in un impianto idraulico la pressione e la portata possono variare in modo non correlato, e per controllarle serve un dispositivo dedicato per ciascuna. In molti impianti — acquedotti civili, impianti antincendio, reti di distribuzione industriali, stazioni di sicurezza — entrambi vengono installati, in serie, sullo stesso ramo.
Questa guida riassume in termini tecnici la differenza tra i due dispositivi, mostra in quali casi si usa l'uno e in quali l'altro, e descrive le configurazioni in cui i due vanno installati insieme. È una guida orientata all'ingegnere di processo, all'installatore e al responsabile manutenzione che deve scegliere il dispositivo corretto per la propria applicazione.
Il modo più semplice per memorizzare la differenza è ricordare quale variabile ciascun dispositivo mantiene costante e quale invece lascia libera di variare.

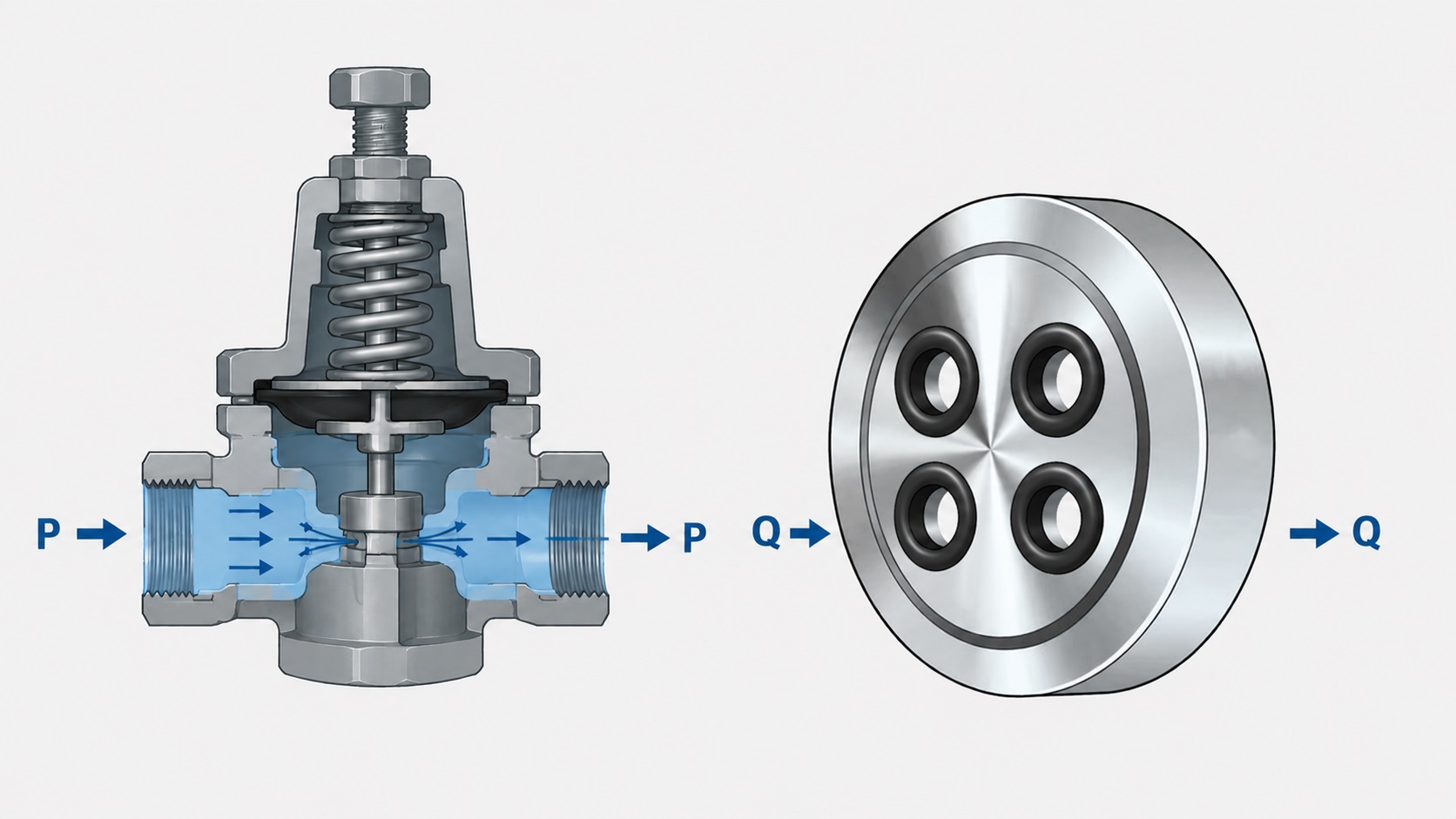

Il PRV è una valvola con molla di taratura, otturatore mobile e membrana o pistone. Quando la pressione a monte aumenta, l'otturatore si chiude parzialmente e mantiene la pressione di valle al valore impostato. La portata che attraversa il dispositivo varia in funzione del consumo a valle.
Il riduttore di flusso è una valvola autoregolante a O-ring senza molle né parti mobili meccaniche. Quando la pressione a monte aumenta, la guarnizione elastomerica si deforma nella sede conica e l'orifizio di passaggio si restringe proporzionalmente. La pressione di valle varia in funzione del consumo a valle.
Per capire perché i due dispositivi non sono interscambiabili è utile osservare il comportamento idraulico di ciascuno al variare di una stessa condizione operativa: l'aumento della pressione a monte.
A pressione di monte nominale, entrambi i dispositivi lavorano nel punto di taratura. Il PRV mantiene la pressione di valle al setpoint impostato. Il riduttore di flusso lascia passare la portata nominale prevista. Le condizioni idrauliche di valle sono comparabili.
Sul PRV l'otturatore si chiude parzialmente: la pressione di valle resta al setpoint, la portata massima erogabile a valle aumenta. Sul riduttore di flusso l'O-ring si comprime nella sede conica: la portata resta al valore nominale, la pressione differenziale di lavoro aumenta.
Sul PRV la portata aumenta in funzione della richiesta delle utenze, fino al limite del Cv del dispositivo, mentre la pressione di valle può scendere sotto il setpoint. Sul riduttore di flusso la portata resta limitata al valore nominale, mentre la pressione di valle scende rapidamente per soddisfare la richiesta di flusso aggiuntivo che però non viene fornita.
Il riassunto operativo di questo comportamento è semplice: se il problema è una pressione di rete eccessiva, serve il PRV; se il problema è una portata che eccede il valore di progetto, serve il riduttore di flusso. Non è una scelta di preferenza ma una conseguenza fisica del meccanismo di funzionamento.
| Caratteristica | Riduttore di pressione (PRV) | Riduttore di flusso |
|---|---|---|
| Variabile controllata | Pressione a valle | Portata in L/min |
| Variabile lasciata libera | Portata, dipende dalla domanda di valle | Pressione di valle, dipende dal consumo |
| Principio di funzionamento | Otturatore in equilibrio tra spinta della molla di taratura e pressione di valle riportata su membrana o pistone | Deformazione elastica di un O-ring elastomerico in una sede conica, con riduzione passiva dell'area di passaggio |
| Parti in movimento | Molla, otturatore, membrana o pistone, vite di taratura | Solo l'O-ring, in flessione (non in scorrimento) |
| Regolazione | Tarabile, con vite o pomello — il setpoint può essere modificato in opera | Non tarabile, antimanomissione per costruzione — il valore è impostato in fabbrica |
| Manutenzione tipica | Ispezione periodica, ritaratura, eventuale revisione di membrana e otturatore, pulizia del filtro a monte | Nessuna manutenzione nelle condizioni nominali, vita superiore a 20 anni |
| Range di pressione tipico | Ingresso fino a 16 bar (UNI EN 1567), uscita tarabile da 1 a 7 bar tipici | 1,4–10 bar standard (gomma P), fino a 20 bar con gomme HP |
| Range di temperatura | 30 °C acqua fredda, 80 °C acqua calda (UNI EN 1567) | 60 °C standard, fino a 100 °C con EPDM, 200 °C con Viton |
| Norma di prodotto | UNI EN 1567 per impianti civili idrosanitari | Nessuna norma di prodotto dedicata; qualificazione tramite norma di applicazione (EN 15154, ASTM D2688, R.D. 1775/1933) |
| Comportamento in caso di guasto | In caso di rottura della membrana o blocco dell'otturatore, può rilasciare la pressione di monte sul lato di valle | Non ha modi di guasto attivi: l'eventuale degrado dell'O-ring si manifesta come deriva graduale della portata nominale |
| Tipico problema risolto | Sovrappressione di rete, protezione di componenti sensibili a valle (boiler, miscelatori, lavatrici, ugelli) | Eccesso di portata, cavitazione pompe, perdita di letto filtrante in controlavaggio, dosaggio errato, sovraccarico motore |
| Errore se scelto sbagliato | Se usato per limitare la portata: la portata aumenta comunque quando la domanda di valle aumenta | Se usato per stabilizzare la pressione: a domanda nulla la pressione di valle si allinea a quella di monte |
Il PRV si usa ogni volta che la pressione di rete eccede il limite di progetto dell'impianto a valle, o quando un componente sensibile a valle richiede una pressione di alimentazione stabile e prevedibile.
La rete italiana di distribuzione idrica opera tipicamente tra 5 e 6 bar per servire i piani alti dei condomini. La norma UNI 9182 raccomanda invece che la pressione nella rete di distribuzione interna non superi i 5 bar a valle del contatore (tipicamente si lavora a 3 bar) per evitare colpi d'ariete, rumorosità e usura accelerata di rubinetterie e cassette WC. Il PRV a monte dell'impianto stabilizza la pressione al valore di progetto.
I boiler elettrici domestici e gli scaldacqua ad accumulo sono dimensionati per pressioni di esercizio tipiche di 6 o 8 bar. Una pressione di rete superiore al limite di progetto del recipiente provoca apertura ripetuta della valvola di sicurezza con sgocciolamento continuo, e nel tempo cedimenti del rivestimento interno. Il PRV protegge l'accumulo dalla sovrappressione di rete.
I miscelatori termostatici per docce e per cassette di lavaggio richiedono una pressione di alimentazione stabile per mantenere la temperatura impostata. Una variazione di pressione di rete altera il rapporto di miscelazione tra acqua fredda e calda. Un PRV a monte rende la temperatura di erogazione ripetibile.
Per gas in pressione (azoto, ossigeno, metano, idrogeno) il riduttore di pressione è il dispositivo standard di interfaccia tra la bombola o la rete di distribuzione e l'utenza. Le pressioni di valle sono tipicamente molto inferiori a quelle di monte (200 bar bombola → 1 bar utenza), e la stabilità del setpoint è critica per il processo a valle.
Il riduttore di flusso si usa ogni volta che la portata di un ramo deve essere mantenuta entro un valore preciso indipendentemente dalle variazioni di pressione, oppure quando si vuole impedire che la portata superi un valore massimo di progetto.
Una pompa centrifuga con portata superiore al punto di lavoro va in cavitazione, sovraccarica il motore e danneggia i cuscinetti. Il PRV a valle non risolve perché la portata dipende dalla domanda di valle, non dalla pressione. Il riduttore di flusso in mandata limita la portata al valore di progetto in modo idraulico, indipendentemente dalla testa disponibile.
La norma EN 15154-1 prescrive 60 L/min per la doccia corpo e EN 15154-2 prescrive 6 L/min per il lavaggio occhi, indipendentemente dal numero di stazioni in attivazione contemporanea (la norma americana ANSI Z358.1, spesso richiamata in capitolati industriali italiani, è più stringente: 75,7 L/min docce e 11,4 L/min eye/face combinati). Senza riduttore di flusso, la portata sale quando solo una doccia è aperta e cala quando se ne aprono più contemporaneamente. Il riduttore di flusso fissa il valore al minimo richiesto per ogni stazione.
La portata di backwash di un filtro a sabbia è critica: se troppo alta trascina il letto filtrante, se troppo bassa non rigenera il filtro. La pressione di rete varia con il carico di altre utenze, e questo si traduce in variazioni di portata che il PRV non corregge. Il riduttore di flusso fissa la portata di backwash al valore di progetto.
Il R.D. 1775/1933 e i regolamenti locali consentono al gestore acquedotto di limitare la portata erogata a contatore dell'utenza, in particolare per usi non potabili e in condizioni di scarsità idrica. Il riduttore di flusso a inserzione, montato sul raccordo del contatore, garantisce la limitazione in modo invisibile, antimanomissione e indipendente dalle variazioni di pressione di rete.
Il dimensionamento di uno sterilizzatore UV è basato sul tempo di esposizione del fluido alla radiazione, che è funzione diretta della portata. Una portata superiore al nominale riduce il tempo di contatto e abbatte l'efficacia battericida sotto la soglia garantita. Il riduttore di flusso a monte fissa la portata massima al valore qualificato del sistema UV.
Nei sistemi di dosaggio (cloro, polielettrolita, agente schiumogeno) il rapporto tra additivo e portata principale è critico. Una variazione di portata principale altera il dosaggio. Il riduttore di flusso fissa la portata principale al valore di progetto, rendendo il dosaggio in rapporto fisso semplice e ripetibile.
Indicaci la grandezza che vuoi mantenere costante (pressione di valle o portata in L/min), il fluido, le condizioni di esercizio e la connessione disponibile. Rispondiamo con il dispositivo corretto e, se l'applicazione lo richiede, con la configurazione in serie più adatta.
In molti impianti idraulici i due dispositivi non sono alternativi: lavorano insieme, in serie sullo stesso ramo, perché controllano grandezze indipendenti e proteggono l'impianto da rischi diversi. Comprendere la sequenza corretta è la chiave per non commettere errori di progettazione.
La configurazione idraulica corretta prevede il riduttore di pressione subito dopo il punto di consegna o il contatore, e il riduttore di flusso a valle, su ciascun ramo o utenza in cui sia necessario fissare la portata.
Pressione di rete tipica 5–6 bar, variabile con il carico complessivo
Misura del consumo, protezione del PRV da sedimenti
Stabilizza la pressione di rete a 3 bar di valle (UNI 9182)
Sul singolo ramo, fissa la portata massima al valore di progetto
Pressione e portata entro i limiti di progetto, indipendentemente dalle variazioni di rete
La logica della sequenza è la seguente. Il PRV ha bisogno di una pressione di monte sufficiente per agire correttamente, e tipicamente lavora bene con un differenziale di almeno 1–1,5 bar tra monte e valle. Posizionarlo per primo significa alimentarlo direttamente con la pressione di rete, senza intermediari che la disturbino. Una volta abbassata la pressione al valore di progetto dell'impianto, il riduttore di flusso opera nel range di pressione differenziale per cui è stato selezionato (tipicamente la gomma P, 1,4–10 bar) e fissa la portata di ciascun ramo al valore richiesto.
La configurazione opposta — riduttore di flusso a monte e PRV a valle — è tecnicamente possibile ma penalizzante: la pressione disponibile a monte del PRV varia con la portata richiesta dalle utenze, complicando la taratura e riducendo la stabilità del setpoint di pressione. È una configurazione che si usa solo in casi specifici, tipicamente quando si vuole un livello di pressione di valle ben definito anche a domanda variabile.
UNI 9182:2014 — Impianti di alimentazione e distribuzione d'acqua fredda e calda. Prescrive il dimensionamento delle reti idrosanitarie civili, raccomanda l'installazione del riduttore di pressione a valle del contatore quando la pressione di rete eccede i limiti di progetto, e definisce i criteri di pressione minima all'utenza sfavorita (1 bar dinamico) e massima all'utenza favorita (5 bar statico).
UNI EN 1567:1999 — Building valves. Water pressure reducing valves and combination water reducing valves. Specifica le caratteristiche del PRV idrico per applicazioni in edifici, con DN da 8 a 100, pressione di ingresso fino a 16 bar e temperatura fino a 30 °C per acqua fredda e 80 °C per acqua calda.
EN 15154-1/-2 — Emergency safety showers. Prescrive la portata minima costante per docce di emergenza e stazioni lavaggio occhi indipendentemente dalla pressione di rete e indipendentemente dal numero di stazioni in funzione contemporanea. È la norma di applicazione che giustifica la presenza del riduttore di flusso a valle dell'eventuale PRV in un impianto di sicurezza.
Alcuni errori si ripetono con sorprendente regolarità, sia in fase di acquisto sia in fase di progettazione. Tutti derivano dalla stessa radice: l'assunzione implicita che pressione e portata siano la stessa grandezza, o che siano correlate in modo deterministico.
Errore. Il PRV abbassa la pressione di valle ma non limita la portata: se la doccia è completamente aperta e a valle non c'è ostruzione, la portata aumenta finché il Cv del PRV lo consente. Per garantire la portata della norma EN 15154 indipendentemente dal numero di stazioni attive serve il riduttore di flusso.
Errore. Il colpo d'ariete è un fenomeno di sovrappressione transitoria al chiudere di una valvola, e dipende dalla pressione di rete e dalla velocità del fluido. Il riduttore di flusso non abbassa la pressione di rete: se non c'è prelievo, la pressione di valle si allinea a quella di monte. Per ridurre il colpo d'ariete serve un PRV che stabilizzi la pressione, eventualmente abbinato a un ammortizzatore.
Diagnosi sbagliata. Una portata superiore al previsto non è di per sé un guasto del PRV se la pressione di valle è al setpoint corretto: significa che a valle è stata aperta più utenza, o che il dimensionamento del riduttore di flusso (se presente) è errato o assente. Va verificato cosa controlla davvero la portata su quel ramo.
Errore. Se i due riduttori sono di tipo diverso (PRV e riduttore di flusso), non sono ridondanti: controllano grandezze diverse e ciascuno svolge la sua funzione. Rimuoverne uno fa cadere il controllo della grandezza corrispondente. Un PRV non sostituisce un riduttore di flusso e viceversa.
Errore. La riduzione di sezione fissa (orifizio calibrato) genera una portata che varia con la radice della pressione differenziale. Il riduttore di flusso a inserzione è invece autoregolante: la sua sezione si modifica passivamente al variare della pressione, mantenendo la portata costante. Esteticamente possono assomigliarsi, idraulicamente no.
Errore frequente nella terminologia inglese. La pressure relief valve è una valvola di sicurezza che si apre solo in sovrappressione e scarica il fluido. La pressure reducing valve è invece il riduttore di pressione vero e proprio, che mantiene la pressione di valle al setpoint in condizioni di esercizio normale. Anche la sigla PRV è ambigua: in contesti idraulici civili indica generalmente il riduttore, in contesti di processo può indicare la valvola di sicurezza.
Per chiarire la complementarità dei due dispositivi è utile lavorare un esempio concreto: un impianto industriale di lavaggio con una linea principale che alimenta tre stazioni di lavaggio in parallelo.
Dati di progetto
Selezione del riduttore di pressione
La pressione di rete (6–8 bar) eccede la pressione di esercizio della linea (4 bar). Serve un PRV con setpoint regolabile fino a 4 bar e pressione di ingresso ammissibile di almeno 8 bar. La norma di prodotto applicabile è UNI EN 1567 (DN 8–100, P in ≤ 16 bar). Il PRV viene installato a monte della linea, dopo il filtro, con manometri a monte e a valle per consentire la verifica del setpoint.
Selezione del riduttore di flusso
Sulla linea principale è necessario limitare la portata a 90 L/min, per evitare che l'apertura simultanea delle tre stazioni faccia superare il dimensionamento delle utenze a monte (gruppo di sollevamento, scambiatore, eventuale sterilizzatore UV). Su ciascuna stazione è necessario garantire 30 L/min indipendentemente dal numero di stazioni in funzione: senza riduttore di flusso per stazione, la portata a ciascuna varia tra 90 L/min (una sola attiva) e 30 L/min (tre attive contemporaneamente).
Verifica del bilancio di pressione
A valle del PRV la pressione disponibile è 4 bar. Detraendo la perdita di carico tipica del riduttore di flusso DN25 a portata nominale (1,4–3 bar nella zona di lavoro tipica), restano 1–2,6 bar disponibili a valle del riduttore di flusso principale. Quando solo una stazione è attiva, le altre due non prelevano e il riduttore di flusso DN25 lavora a portata ridotta, con perdita di carico minore: la pressione disponibile alle stazioni resta entro il range di lavoro del riduttore di flusso DN15 di stazione (gomma P, 1,4–10 bar).
Conclusione del calcolo
L'impianto richiede entrambi i dispositivi: un PRV per portare la pressione di rete entro il limite di progetto della linea, e quattro riduttori di flusso (uno sulla linea principale e tre sulle stazioni) per fissare la portata totale e la portata per stazione. Eliminando uno dei due si perde il controllo della grandezza corrispondente: senza PRV i componenti a valle subiscono una pressione fuori specifica nei picchi di rete; senza riduttori di flusso le portate variano con il numero di stazioni attive e con la pressione di valle del PRV. È un caso tipico di configurazione in serie non eliminabile.
Su un impianto già in funzione, i sintomi di assenza dell'uno o dell'altro dispositivo sono distinti e diagnosticabili senza strumentazione complessa.
In alcuni casi l'analisi visiva può essere sufficiente. Un PRV ha una vite di taratura o un pomello in alto sul corpo, una membrana laterale visibile e tipicamente un manometro a valle. Un riduttore di flusso non ha viti di regolazione: è un corpo cilindrico con due attacchi filettati o flangiati, con eventuale targhetta di portata nominale stampigliata sul corpo.
Per un check-up tecnico su un impianto in funzione, possiamo aiutarti a identificare la presenza, il tipo e il dimensionamento dei dispositivi installati e proporre eventuali integrazioni. Inviaci una descrizione dell'impianto e dei sintomi osservati.
Pagine prodotto, applicazioni operative e altre guide tecniche dedicate al controllo della portata e della pressione nei fluidi industriali e di servizio.
Il riduttore di pressione mantiene costante la pressione a valle e lascia variare la portata in funzione della richiesta del sistema. Il riduttore di flusso mantiene costante la portata in litri al minuto e lascia variare la pressione di valle. Sono due grandezze indipendenti, controllate da due dispositivi diversi: chi confonde i due nomi sceglie il prodotto sbagliato per il proprio problema.
No. Un riduttore di pressione abbassa la pressione di valle a un valore impostato, ma la portata che attraversa la valvola dipende dalla differenza tra la pressione di valle e la contropressione del sistema, e dalle aperture delle utenze a valle. Se la rete a valle può assorbire molta acqua, la portata aumenta anche con un PRV correttamente tarato. Per limitare la portata serve un riduttore di flusso autoregolante, che agisce sulla portata stessa e non sulla pressione.
No. Il riduttore di flusso introduce sì una perdita di carico, ma questa è funzione della portata istantanea e non è un valore costante. Se a valle non c'è prelievo, la pressione di valle si stabilizza al valore di rete, perché il riduttore di flusso non intercetta. Per stabilizzare la pressione di rete a un valore tarato indipendentemente dalla pressione di monte serve un riduttore di pressione, che ha un meccanismo di azione opposto.
Sì, ed è una configurazione molto comune. La sequenza standard prevede il riduttore di pressione a monte, dopo il contatore, per portare la pressione di rete (tipicamente 5–6 bar) entro il limite di progetto dell'impianto interno (3 bar secondo UNI 9182), e il riduttore di flusso a valle, sul singolo ramo o sulla singola utenza, per fissare la portata massima erogata. I due controlli sono indipendenti e complementari: uno gestisce la pressione, l'altro la portata.
Per le applicazioni in edifici la norma armonizzata europea è UNI EN 1567, che specifica dimensioni, materiali e requisiti prestazionali dei riduttori di pressione idrici per dimensioni da DN 8 a DN 100, pressioni di ingresso fino a 16 bar e temperature fino a 30 °C per acqua fredda e 80 °C per acqua calda. La norma italiana di progettazione di impianti idrosanitari UNI 9182 cita il riduttore di pressione tra i componenti standard dell'impianto e ne raccomanda l'installazione quando la pressione di rete eccede i limiti di progetto.
Non esiste una norma armonizzata europea dedicata ai riduttori di flusso autoregolanti come prodotto a sé. I riduttori di flusso sono qualificati indirettamente dalle norme delle applicazioni in cui vengono utilizzati: EN 15154 per le docce di sicurezza ed eyewash, ASTM D2688 per i coupon rack di monitoraggio corrosione nelle torri di raffreddamento, R.D. 1775/1933 e regolamenti locali per la limitazione di portata sulle reti idriche. La caratterizzazione tecnica del prodotto è documentata dal produttore tramite curva di portata in funzione della pressione differenziale.
Il riduttore di pressione ha parti meccaniche soggette a usura: molla di taratura, otturatore, sede, membrana o pistone, filtro a monte. Va ispezionato e tarato periodicamente, e in molti casi sostituito o revisionato dopo alcuni anni di servizio, in particolare in presenza di acque incrostanti o aggressive. Il riduttore di flusso autoregolante a O-ring non ha molle né parti meccaniche in movimento: l'unico elemento attivo è la guarnizione elastomerica, che lavora in flessione e nelle condizioni nominali ha vita operativa superiore a 20 anni senza manutenzione.
Tecnicamente è possibile, ma non è la configurazione standard. Il PRV ha bisogno di una pressione di monte stabile e sufficiente per funzionare correttamente; se viene alimentato attraverso un riduttore di flusso, la pressione disponibile a monte del PRV varia con la portata, complicando la taratura. La sequenza corretta è quasi sempre quella opposta: PRV a monte per stabilizzare la pressione, riduttore di flusso a valle per fissare la portata. In casi particolari (per esempio quando si vuole un livello di pressione di valle ben definito anche in caso di domanda variabile) si possono usare configurazioni ibride, da valutare di volta in volta.
Servono entrambi, ma per ragioni diverse. La norma EN 15154-1 prescrive una portata minima costante di 60 L/min alla doccia di emergenza e EN 15154-2 prescrive 6 L/min alla stazione lavaggio occhi, indipendentemente dalla pressione di rete e dal numero di stazioni attivate contemporaneamente. La norma americana ANSI Z358.1, spesso richiamata in capitolati industriali italiani, è più stringente: 75,7 L/min per la doccia e 11,4 L/min per gli eye/face wash combinati. Garantire la portata corretta in tutte le condizioni operative è esattamente il compito del riduttore di flusso. Il riduttore di pressione, se presente all'ingresso dell'impianto, protegge invece tutti i componenti a valle dalla sovrappressione di rete. Sono complementari: senza riduttore di flusso la portata varia con la pressione, senza PRV i componenti dell'impianto possono essere sollecitati oltre il limite di progetto.
Il riduttore di pressione si chiama in inglese pressure reducing valve, abbreviato PRV (da non confondere con pressure relief valve, che è la valvola di sicurezza in sovrappressione). Il riduttore di flusso autoregolante a O-ring viene indicato come automatic flow control valve o flow regulator, oppure con il termine commerciale flow restrictor. In ambito tecnico americano si trova anche la dicitura constant flow valve o automatic flow limiter. La terminologia italiana riprende fedelmente quella tecnica internazionale, ma in cantiere capita ancora spesso di trovare i due termini usati come sinonimi: è la fonte numero uno di ordini errati.
