Applicazione di processo

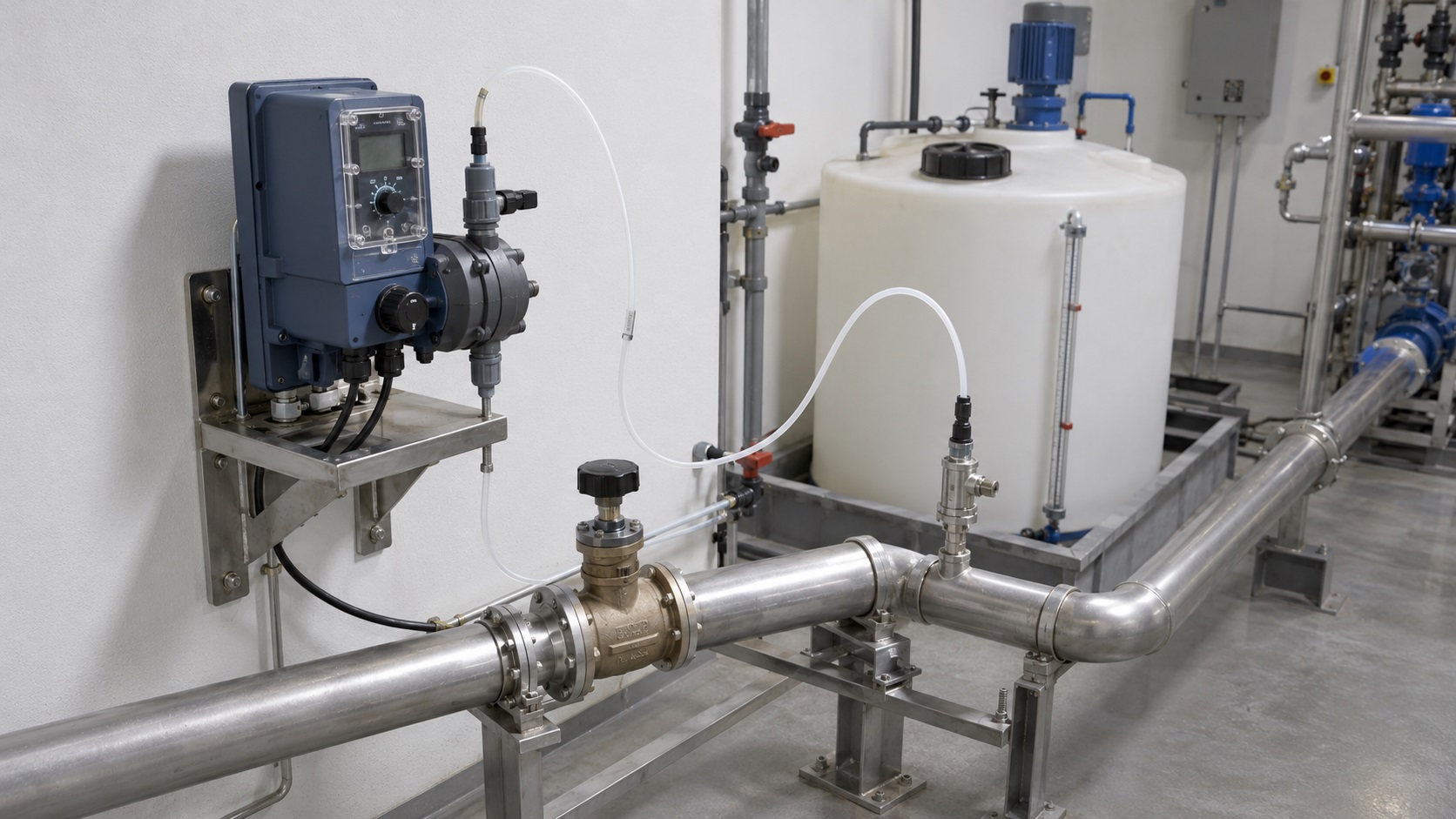

I sistemi di dosaggio chimico in rapporto fisso sono il cuore di tutti i processi di trattamento acque industriali e civili: disinfezione potabile con cloro, protezione delle membrane di osmosi inversa con antiscalant, coagulazione con polielettrolita, dosaggio biocidi su torri evaporative, correzione pH con acidi o basi, dosaggio nutrienti per processi biologici. In tutti questi casi la concentrazione finale è il rapporto tra la portata di additivo iniettato e la portata della linea principale: bastano due numeri per definire il dosaggio.
Il punto critico è che i due numeri non sono entrambi controllati. La pompa dosatrice è un dispositivo attivo, tarato in fabbrica con precisione ±2-5%, che inietta una portata di additivo nota e ripetibile. La linea principale invece — se non è dotata di limitatori — è un'incognita: la sua portata varia con la pressione di rete, con il numero di utenze attive, con le perdite di carico variabili nel tempo. Una pompa dosatrice tarata correttamente su una linea principale variabile produce concentrazioni finali variabili, ed è esattamente l'opposto di quello che il processo richiede.
Il riduttore di flusso autoregolante è il dispositivo passivo che chiude la metà mancante del calcolo: fissa la portata della linea principale al valore di progetto in modo passivo, e da quel momento la concentrazione finale dell'additivo dipende esclusivamente dalla taratura della pompa dosatrice. È una soluzione di basso costo, retrofittabile, che trasforma un dosaggio approssimativo in un dosaggio ripetibile e conforme alle specifiche.
Nel dosaggio in rapporto fisso (proportional feed), la concentrazione dell'additivo nel fluido finale è una funzione di tre variabili: portata della linea principale, portata di iniezione dell'additivo, concentrazione del prodotto chimico in soluzione di partenza.
Risolvendo per Qadditivo si ottiene la formula operativa che il progettista usa per tarare la pompa dosatrice: Qadditivo = (Cfinale × Qprincipale) / Cadditivo. La cosa che salta all'occhio è che Qprincipale compare sempre, in entrambe le forme della formula. Senza un valore certo della portata principale, non c'è dosaggio: c'è una stima approssimata.
Il riduttore di flusso autoregolante è il dispositivo che trasforma Qprincipale da variabile incerta a costante nota, fissandola al valore di progetto con tolleranza ±10% (gomma P) o ±20% (altre gomme). Da quel momento, la concentrazione finale è definita univocamente dalla taratura della pompa dosatrice e dalla concentrazione del prodotto chimico, entrambi noti e controllabili.
Quando la portata principale non è stabilizzata, il dosaggio è errato in entrambe le direzioni. Il sottodosaggio e il sovradosaggio producono effetti diversi ma entrambi gravi, e il punto critico è che il problema spesso non è visibile fino a che non si manifesta come degrado del processo a valle o come superamento di un limite normativo.
Sotto, le conseguenze tipiche del dosaggio fuori specifica nelle due direzioni. Lo stesso impianto, con la stessa pompa dosatrice tarata, produce esiti diversi a seconda di dove si trova in quel momento la portata principale rispetto al valore di progetto.
In entrambe le condizioni, il difetto è cumulativo e si manifesta nel tempo: nel sottodosaggio come degrado del processo (membrane otturate, contaminazione microbiologica, inefficienza di coagulazione); nel sovradosaggio come costi gonfiati che spesso vengono accettati come "normali" perché non sono visibili nei sintomi operativi quotidiani.
Sei contesti applicativi ricorrenti dove il dosaggio in rapporto fisso è la prassi e dove la stabilizzazione della portata principale fa la differenza tra un processo conforme e uno fuori specifica.
Dosaggio di ipoclorito di sodio per la disinfezione di acque potabili a livello di acquedotto, di edificio o di rilancio interno. La concentrazione obiettivo è il cloro residuo libero in distribuzione, tipicamente 0,2–0,5 ppm. Il sottodosaggio compromette la sicurezza microbiologica; il sovradosaggio supera il limite normativo di 4 ppm e produce trialometani.
Dosaggio di antiscalant sulla linea di alimentazione di impianti di osmosi inversa per inibire la precipitazione di carbonato di calcio, solfato di calcio, silice e altri sali sulle membrane. La dose tipica è 2–8 ppm in funzione della durezza dell'acqua di alimentazione e del recovery dell'impianto. Variazioni di portata principale alterano direttamente la concentrazione sui moduli e producono fouling progressivo.
Dosaggio di polielettrolita cationico o anionico in fase di coagulazione/flocculazione su impianti di potabilizzazione, depurazione civile, trattamento fanghi. La finestra ottimale di dosaggio è stretta (tipicamente 0,5–5 ppm a seconda dell'applicazione) e fuori da questa il fiocco non si forma o si disperde. Richiede portata principale stabile per garantire dosaggio ripetibile.
Dosaggio di biocidi (ipoclorito, isothiazolinoni, glutaraldeide) e antincrostanti sulle torri di raffreddamento evaporative. Dosaggio shock periodico oppure continuo a basse concentrazioni. La portata principale è la portata di rabbocco torre, che varia con il carico termico e con il blowdown. Senza stabilizzazione, il dosaggio shock può essere efficace o insufficiente in modo imprevedibile.
Dosaggio di acido cloridrico, acido solforico, soda caustica per correzione del pH in trattamento acque, processi industriali, neutralizzazione scarichi. La quantità di additivo è proporzionale alla portata da correggere e al delta di pH richiesto. Richiede portata principale stabile per evitare oscillazioni di pH che escono dalla finestra di accettazione del processo o dello scarico.
Dosaggio di urea, fosfati e micronutrienti su impianti di depurazione biologica per mantenere il rapporto C:N:P ottimale per la biomassa attiva. Squilibri di dosaggio compromettono la velocità di degradazione e la qualità dell'effluente. La portata principale è la portata di liquame in ingresso al reattore biologico, che può variare significativamente nel corso della giornata.
Indicaci portata principale (nominale e variazioni tipiche), pressione di rete, additivo e concentrazione obiettivo. Calcoliamo il riduttore di flusso corretto per la tua linea e verifichiamo la coerenza del bilancio idraulico con la pompa dosatrice esistente.
Un caso concreto che combina i tre elementi tipici di un sistema di dosaggio: portata principale, taratura pompa dosatrice, scelta del riduttore di flusso per stabilizzare la portata principale.
Impianto di osmosi inversa per acqua di alimentazione caldaia in industria alimentare. Portata di alimentazione (feed) di progetto: 4 m³/h = 67 L/min. Pressione di rete a monte del riduttore: 4 bar. Acqua di rete con durezza 30 °fH e silice 8 ppm. Antiscalant scelto: prodotto commerciale a base di polifosfonati, concentrazione 200 g/L (200.000 mg/L). Dose obiettivo a feed: 5 ppm (valore tipico per acqua moderatamente dura, range Veolia 0,5-4 ppm e Snowate 5-20 ppm).
La pompa dosatrice deve essere tarata per iniettare 100 mL/h di antiscalant concentrato. Le pompe dosatrici a membrana commerciali coprono questo range con precisione tipica ±2-5%, e la taratura è semplice e ripetibile.
Se la portata principale è effettivamente 4.000 L/h e la pompa dosatrice inietta 100 mL/h, la concentrazione finale è esattamente 5 ppm, come da progetto.
Cosa succede se la portata principale oscilla del ±20% senza riduttore di flusso (variazione tipica della pressione di rete giornaliera)?
Senza stabilizzazione della portata principale, la concentrazione di antiscalant ai moduli oscilla tra 4,17 e 6,25 ppm, range del ±25% rispetto al valore di progetto. È un margine sufficiente a produrre nel tempo sia precipitazione (durante le ore di sottodosaggio) sia favorire crescita biologica (durante le ore di sovradosaggio).
Portata nominale 67 L/min. Dalla tabella DN della pillar, 67 L/min cadono nel range del DN20 (max 110 L/min) o DN25 (max 233 L/min). Si sceglie filettato DN20 (3/4") come dimensione minima coerente.
Pressione differenziale di lavoro: pressione a monte 4 bar; perdita di carico del modulo RO a feed circa 1,5-2 bar (membrane RO industriali); pressione residua post-RO non rilevante per il riduttore (è a monte). ΔP disponibile per il riduttore di flusso: 4 − 1,5 = circa 2,5 bar, dentro il range della gomma P (1,4–10 bar).
Temperatura acqua: temperatura ambiente 15–25 °C, dentro il limite della gomma P. Fluido: acqua di rete con possibile cloro residuo 0,2–0,5 ppm da disinfezione di rete; il pre-trattamento RO normalmente prevede declorazione con bisolfito o carboni attivi a monte del modulo, quindi la gomma P è adeguata.
Con il riduttore di flusso, la portata principale è 67 L/min ±10%, ovvero 60–74 L/min in casi estremi. La concentrazione finale di antiscalant ai moduli RO oscilla:
Con il riduttore di flusso, la concentrazione di antiscalant resta nel range 4,5–5,56 ppm (±11%), ben dentro la finestra operativa di sicurezza dell'antiscalant (range tipico ammesso 2–8 ppm). Il dosaggio è ora ripetibile e l'impianto opera in condizioni di progetto in modo continuativo.
Tre regole pratiche per l'installazione del riduttore di flusso su una linea principale di sistema di dosaggio. Sono semplici ma decisive per il corretto funzionamento del sistema nel tempo.
Il riduttore di flusso va installato sulla linea principale, a monte del punto di iniezione dell'additivo. La logica è che il riduttore controlla il fluido base, l'additivo viene aggiunto dopo. Installarlo a valle dell'iniezione esporrebbe l'O-ring al fluido già dosato, complicando la scelta della gomma e introducendo possibili problemi di compatibilità chimica.
Tra il riduttore di flusso e il punto di iniezione dell'additivo è bene mantenere almeno 5-10 diametri di tubazione di distanza. Questa distanza serve a stabilizzare il flusso a valle del riduttore (l'O-ring crea turbolenza locale) e a garantire che l'iniezione avvenga in regime di moto sviluppato. Per linee con portate elevate o miscele complesse può essere utile uno static mixer subito dopo il punto di iniezione.
Un manometro a monte del riduttore consente la verifica visiva della pressione di rete e segnala anomalie operative (per esempio caduta di pressione che porterebbe il riduttore fuori range). Per impianti critici (potabile, farmaceutico), un test periodico con misura della concentrazione di valle valida la coerenza del dosaggio nel tempo. Il riduttore di flusso non richiede ritaratura, ma il sistema completo va comunque verificato secondo le buone prassi del settore.
Il punto di iniezione dell'additivo va sempre dotato di una valvola di non ritorno per evitare che la pressione della linea principale spinga il fluido principale dentro la linea di dosaggio. Questo è un requisito di sicurezza standard delle pompe dosatrici, indipendente dal riduttore di flusso, ma va verificato sull'installazione reale.
| Soluzione | Stabilità portata principale | Costo iniziale | Manutenzione | Adatto a |
|---|---|---|---|---|
| Riduttore di flusso autoregolante | ±10/20% indipendente dalla pressione | Basso-medio | Nessuna nelle condizioni nominali (20+ anni) | Standard quando la portata principale ha setpoint fisso |
| Pompa dosatrice modulante con flussimetro | Compensa la variazione modificando Qadditivo | Alto | Strumentazione, calibrazione flussimetro | Applicazioni con portata principale intrinsecamente variabile |
| Inverter su pompa di alimentazione principale | Sì, con sensore di flusso | Alto | Manutenzione inverter, sensori | Sistemi a singola pompa, portata totale variabile per processo |
| Saracinesca tarata in opera | No, varia con √ΔP | Basso | Ritaratura periodica, regolabile da chiunque | Applicazioni dove il dosaggio non è critico |
| Nessuna stabilizzazione (configurazione minima) | Variabile con la rete | Zero | Nessuna iniziale, ma costi ricorrenti per dosaggio errato | Mai, in applicazioni di processo o sanitarie |
Il riduttore di flusso è la soluzione standard per la maggioranza dei sistemi di dosaggio in rapporto fisso. La pompa dosatrice modulante con flussimetro è la soluzione corretta quando la portata principale è intrinsecamente variabile per ragioni di processo (per esempio dosaggio nutrienti su liquame di depurazione con portata oraria variabile). Le due soluzioni non sono in concorrenza: la prima è il caso base, la seconda è un'estensione per casi dinamici.
Per nuovi impianti dimensioniamo il riduttore di flusso integrato con la pompa dosatrice. Per impianti esistenti con problemi di dosaggio variabile (membrane fouled, cloro fuori specifica, fiocco mal formato, biocidi inefficaci), valutiamo la causa idraulica e proponiamo l'intervento corretto.
Pagine prodotto, applicazioni operative correlate e guide tecniche dedicate al controllo della portata.
Il dosaggio in rapporto fisso (proportional feed) è una strategia di dosaggio chimico in cui la quantità di additivo iniettato in un fluido principale è proporzionale alla portata di quel fluido principale. La concentrazione finale dell'additivo (ppm o mg/L) resta costante indipendentemente dalle variazioni di portata principale. È la modalità di dosaggio standard per disinfezione di acque, antiscalant per osmosi inversa, polielettrolita per coagulazione, biocidi su torri di raffreddamento. Richiede però una premessa fondamentale: che la portata principale sia anch'essa stabile, oppure misurata in tempo reale. Quando la portata principale oscilla, oscilla anche la concentrazione finale, e il dosaggio diventa errato per eccesso o per difetto.
La formula di base è: Qadditivo = Qprincipale × Cobiettivo / Cadditivo. Dove Qprincipale è la portata della linea principale in L/min o m³/h, Cobiettivo è il valore target di dosaggio nel fluido finale (in ppm o mg/L), Cadditivo è la concentrazione del prodotto chimico in soluzione (in mg/L o percentuale). Esempio: per dosare 5 ppm di antiscalant in una linea da 1.000 L/h con additivo a concentrazione 100.000 mg/L (10%), la portata di additivo richiesta è 1.000 × 5 / 100.000 = 0,05 L/h, ovvero 50 mL/h. La formula assume che la portata principale sia nota e costante: se varia, la concentrazione di valle varia con essa.
Perché la concentrazione finale dell'additivo è il rapporto tra la portata di additivo iniettato e la portata principale. Se la portata principale cambia, la concentrazione finale cambia anche se la pompa dosatrice continua a iniettare la stessa quantità. Esempio: pompa dosatrice tarata su 50 mL/h di antiscalant per linea da 1.000 L/h dà concentrazione 5 ppm. Se la portata principale scende a 700 L/h, la concentrazione sale a 7,1 ppm (sovradosaggio); se sale a 1.500 L/h, scende a 3,3 ppm (sottodosaggio). Per garantire concentrazione costante, la portata principale deve essere stabilizzata, oppure la pompa dosatrice deve essere collegata a un misuratore di portata con regolazione automatica.
Le conseguenze del sottodosaggio dipendono dall'additivo. Per la disinfezione (cloro, ipoclorito), un sottodosaggio significa che il livello di disinfettante residuo scende sotto la soglia minima di sicurezza microbiologica (tipicamente 0,2–0,5 ppm di cloro libero in distribuzione potabile), con rischio di proliferazione batterica e non conformità sanitaria. Per l'antiscalant in osmosi inversa, il sottodosaggio porta a precipitazione di carbonato di calcio e altri sali sulla superficie delle membrane, con riduzione del flusso di permeato e aumento della pressione di esercizio. Per il polielettrolita di coagulazione, il sottodosaggio compromette la formazione del fiocco e riduce l'efficienza di sedimentazione. In tutti i casi, il sottodosaggio si manifesta come degradazione del processo a valle.
Il sovradosaggio comporta tre tipi di costi. Primo: spreco di additivo, con aumento dei costi operativi proporzionale all'eccesso. Secondo: rischio di non conformità per i limiti massimi normativi (per esempio: il cloro residuo in acqua potabile non deve superare 4 ppm secondo CDC e WHO; oltre questa soglia compaiono problemi di sapore, odore e potenziali effetti sulla salute). Terzo: effetti collaterali sul processo a valle (un eccesso di antiscalant in osmosi inversa può fungere da nutriente per crescita biologica sulle membrane; un eccesso di polielettrolita compromette la separazione invece di favorirla). In molti casi il sovradosaggio è più costoso del sottodosaggio, perché lo spreco è continuativo e silenzioso, mentre il sottodosaggio si manifesta con sintomi visibili che spingono all'intervento.
I casi più ricorrenti sono cinque. Disinfezione di acque potabili e di processo con cloro o ipoclorito di sodio: il cloro residuo target è 0,2–2 ppm e variazioni di portata principale alterano direttamente questo valore. Antiscalant per osmosi inversa: dose tipica 2–8 ppm su impianti che lavorano a portata costante, e ogni variazione di portata principale alza o abbassa la concentrazione di antiscalant sui moduli. Polielettrolita per coagulazione e flocculazione in trattamento acque: la finestra ottimale di dosaggio è stretta e fuori da questa il fiocco non si forma. Biocidi su torri di raffreddamento: il dosaggio shock o continuo è progettato per una portata di refluo specifica. Correzione pH con acidi o basi: la quantità di additivo è in rapporto fisso con la portata da correggere.
Si abbina, non la sostituisce. La pompa dosatrice è il dispositivo che inietta l'additivo a portata controllata e tarata. Il riduttore di flusso agisce sulla linea principale e ne stabilizza la portata, in modo che il rapporto tra additivo (dosato dalla pompa) e portata principale (limitata dal riduttore) resti costante. Senza riduttore di flusso, la pompa dosatrice non sa che la portata principale è variata e continua a iniettare la stessa quantità di additivo, producendo concentrazione di valle errata. Con il riduttore di flusso, la portata principale è stabile al valore di progetto e la pompa dosatrice opera in condizioni note e ripetibili.
Dipende dal fluido principale, non dall'additivo (l'additivo viene iniettato a valle, dopo il riduttore di flusso). Se il fluido principale è acqua a temperatura ambiente, la gomma standard P (NBR, 1,4–10 bar, 60 °C, ±10%) è la scelta. Se l'acqua può contenere ipoclorito residuo già presente in concentrazione superiore a 1 ppm (per esempio in linee di rilancio post-disinfezione), si valuta la gomma E (EPDM) per maggiore resistenza all'ossidante. In rari casi il riduttore di flusso viene installato sulla linea additivo stessa (dosaggio massivo dove la pompa dosatrice non è applicabile): in quei casi la gomma va scelta sulla compatibilità con l'additivo specifico (Viton per acidi minerali, EPDM per soluzioni alcaline).
Le alternative sono tre. Misuratore di portata con segnale a pompa dosatrice modulante: la pompa dosatrice riceve il valore di portata istantanea e adegua la propria portata di additivo proporzionalmente. È la soluzione più flessibile ma anche la più costosa, richiede strumentazione e logica di controllo. Inverter sulla pompa di alimentazione del fluido principale: regola la portata principale al valore di progetto, ma richiede sensori di flusso e qualifica elettrica. Riduttore di flusso autoregolante: è la soluzione passiva più economica e semplice, garantisce portata costante ±10% senza alimentazione né strumentazione, antimanomissione, vita 20+ anni. Per impianti dove la portata principale ha un setpoint fisso e non variabile, il riduttore di flusso è la scelta standard.
In linea di principio sì, ma con limiti. Le pompe dosatrici a membrana e a pistone hanno tipicamente una precisione propria (±2–5%) e regolano la portata di additivo in modo attivo. Un riduttore di flusso a O-ring sulla linea additivo limita la portata massima ma non la regola al valore di setpoint: ha senso solo per dosaggi gravitazionali (additivo da serbatoio sopra l'iniezione, senza pompa dosatrice) o per applicazioni di sicurezza dove si vuole impedire fisicamente che un guasto della pompa dosatrice produca dosaggio eccessivo. Va inoltre verificata la compatibilità chimica della gomma con l'additivo: per acidi minerali serve Viton, per soluzioni alcaline EPDM, per sostanze non standard va richiesta verifica caso per caso.
